公開番号2025141793
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024221994
出願日2024-12-18
発明の名称高周波拡散シート
出願人住友ベークライト株式会社
代理人個人,個人,個人
主分類H01Q 15/10 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】高周波領域の電磁波を、指向性を維持しつつ拡散させることで、建築物内において、窓部等の透過領域の前方付近に通信機器が配置されている際に、この電磁波を通信機器により良好に受信する高周波拡散シートを提供する。
【解決手段】高周波拡散シート10は、高周波領域の電磁波を拡散させるために用いられ、電磁波遮蔽性を有する電磁波遮蔽層11を備え、電磁波遮蔽層の厚さ方向に貫通する開口部15を有し、開口部の平均開口幅をW[mm]、開口部同士の平均離間距離をL[mm]、電磁波の波長をλ[mm]としたとき、W/λ及びL/λは、下記関係式(1)～(3)である。
1.5<W/λ≦2.7、および、0.4≦L/λ≦3.0…(1)
0.3≦W/λ≦1.5、および、1.3<L/λ≦3.0…(2)
0.3≦W/λ≦2.7、および、3.0<L/λ≦16.5…(3)
【選択図】図1
特許請求の範囲【請求項１】
高周波領域の電磁波が透過する際に、該電磁波を拡散させるために用いられ、電磁波遮蔽性を有する電磁波遮蔽層を備える高周波拡散シートであって、
前記電磁波遮蔽層は、当該高周波拡散シートの平面視においてパターニングされており、前記電磁波遮蔽層の厚さ方向に貫通する複数の開口部を有し、

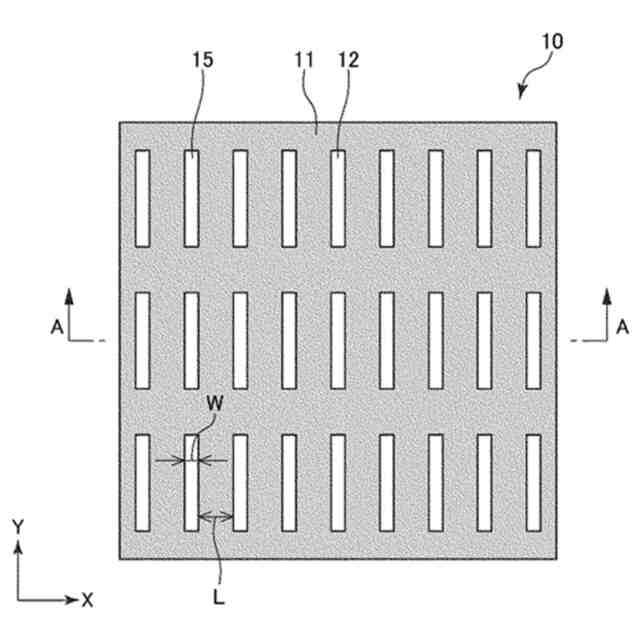

前記開口部の平均開口幅をＷ［ｍｍ］、隣接する前記開口部同士の平均離間距離をＬ［ｍｍ］、前記電磁波の波長をλ［ｍｍ］としたとき、Ｗ／λおよびＬ／λは、下記関係式（１）の範囲内、下記関係式（２）の範囲内、または、下記関係式（３）の範囲内であることを特徴とする高周波拡散シート。
１．５＜Ｗ／λ≦２．７、および、０．４≦Ｌ／λ≦３．０ … （１）
０．３≦Ｗ／λ≦１．５、および、１．３＜Ｌ／λ≦３．０ … （２）
０．３≦Ｗ／λ≦２．７、および、３．０＜Ｌ／λ≦１６．５ … （３）
続きを表示（約 960 文字）【請求項２】
前記Ｗ／λおよび前記Ｌ／λは、前記関係式（１）の範囲内、または、前記関係式（２）の範囲内であり、

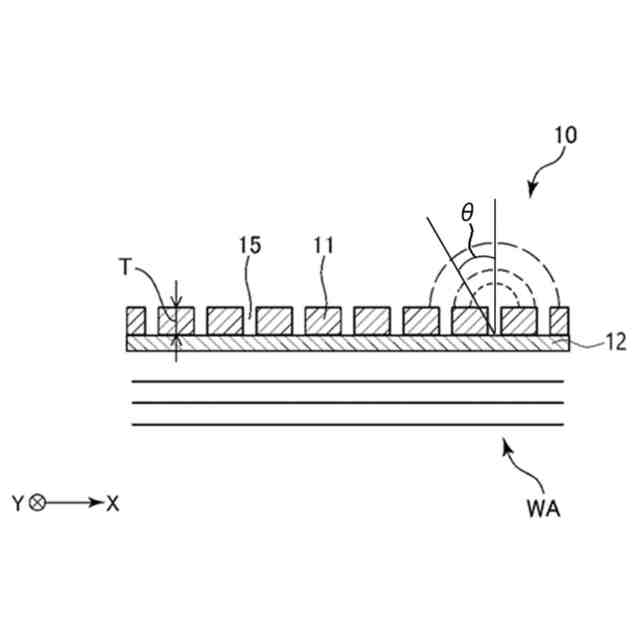

前記電磁波が当該高周波拡散シートを透過した際に、前記開口部において拡散された前記電磁波のうち、最も高い強度で拡散された前記電磁波の放射角度θを、前記開口部から拡散されることなく直進する前記電磁波に対する傾斜角度としたとき、
前記放射角度θは、０°超３０°以下である請求項１に記載の高周波拡散シート。
【請求項３】
前記開口部は、平面視形状が長方形状をなしている請求項１または２に記載の高周波拡散シート。
【請求項４】
複数の前記開口部が、行列状に配置されている請求項１または２に記載の高周波拡散シート。
【請求項５】
複数の前記開口部は、前記電磁波遮蔽層に設定される対称の中心に対し、点対称の関係を満たすように配置されている請求項１に記載の高周波拡散シート。
【請求項６】
前記電磁波遮蔽層の厚さ方向に貫通する円環状の開口帯を有し、
複数の前記開口部は、前記開口帯の一部である請求項５に記載の高周波拡散シート。
【請求項７】
前記開口部で拡散された前記電磁波のうち、最も高い強度で放射された前記電磁波の放射角度を、前記開口部で拡散されることなく直進する前記電磁波に対する傾斜角度としたとき、
前記放射角度は、２０°以下であり、
前記放射角度で拡散された前記電磁波の半値角は、１５°以下である請求項５または６に記載の高周波拡散シート。
【請求項８】
前記電磁波遮蔽層は、前記電磁波を反射または吸収させることで前記電磁波を遮蔽する請求項１に記載の高周波拡散シート。
【請求項９】
前記電磁波遮蔽層は、金属薄膜層、または、金属粉とバインダー樹脂とを含んで構成される金属粉含有接着剤層である請求項１に記載の高周波拡散シート。
【請求項１０】
当該高周波拡散シートは、透明性を有する樹脂フィルムを有し、前記電磁波遮蔽層は、前記樹脂フィルムに接合して設けられている請求項１に記載の高周波拡散シート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、高周波拡散シートに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、携帯電話、スマートフォン、タブレット、モバイルパソコン等の通信機器の高速化、高容量化に伴い、これら通信機器で受信する電磁波（電磁信号）として、１ＧＨｚ以上８０ＧＨｚ以下のような高周波領域のものを用いることが提案されている（例えば、特許文献１参照）。
【０００３】
このような高周波領域の電磁波は、低周波領域のものと比較すると、直進性（指向性）が高い。そのため、建築物内において通信機器により電磁波を受信する際には、電磁波の透過が許容される窓部等の透過領域を透過した電磁波が拡散されず、その結果、建築物内において、良好に電磁波を受信することができなくなるという問題があった。
【０００４】
そこで、窓部等の透過領域を電磁波が透過する際には、電磁波が拡散されることが望まれる。例えば、前記透過領域の前方付近であって、電磁波の直進方向から所定の傾斜角度で外れた位置に通信機器が配置されている場合、指向性を維持しつつ、電磁波を所定の方向へ拡散させる必要がある。また、前記透過領域の前方付近であって、透過領域から離れた位置に通信機器が配置されている場合、指向性を維持しつつ、電磁波を集束させることで、電磁波の強度を高める必要がある。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－１９０９２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、高周波領域の電磁波を、指向性を維持しつつ拡散させることで、例えば、建築物内において、窓部等の透過領域の前方付近に通信機器が配置されている際に、この電磁波を通信機器により良好に受信可能とし得る高周波拡散シートを提供することにある。
【課題を解決するための手段】
【０００７】
このような目的は、下記（１）～（１４）に記載の本発明により達成される。
（１）高周波領域の電磁波が透過する際に、該電磁波を拡散させるために用いられ、電磁波遮蔽性を有する電磁波遮蔽層を備える高周波拡散シートであって、
前記電磁波遮蔽層は、当該高周波拡散シートの平面視においてパターニングされており、前記電磁波遮蔽層の厚さ方向に貫通する複数の開口部を有し、
前記開口部の平均開口幅をＷ［ｍｍ］、隣接する前記開口部同士の平均離間距離をＬ［ｍｍ］、前記電磁波の波長をλ［ｍｍ］としたとき、Ｗ／λおよびＬ／λは、下記関係式（１）の範囲内、下記関係式（２）の範囲内、または、下記関係式（３）の範囲内であることを特徴とする高周波拡散シート。
１．５＜Ｗ／λ≦２．７、および、０．４≦Ｌ／λ≦３．０ … （１）
０．３≦Ｗ／λ≦１．５、および、１．３＜Ｌ／λ≦３．０ … （２）
０．３≦Ｗ／λ≦２．７、および、３．０＜Ｌ／λ≦１６．５ … （３）
【０００８】
（２）前記Ｗ／λおよび前記Ｌ／λは、前記関係式（１）の範囲内、または、前記関係式（２）の範囲内であり、
前記電磁波が当該高周波拡散シートを透過した際に、前記開口部において拡散された前記電磁波のうち、最も高い強度で拡散された前記電磁波の放射角度θを、前記開口部から拡散されることなく直進する前記電磁波に対する傾斜角度としたとき、
前記放射角度θは、０°超３０°以下である上記（１）に記載の高周波拡散シート。
【０００９】
（３）前記開口部は、平面視形状が長方形状をなしている上記（１）または（２）に記載の高周波拡散シート。
【００１０】
（４）複数の前記開口部が、行列状に配置されている上記（１）または（２）に記載の高周波拡散シート。
（【００１１】以降は省略されています）
