公開番号2025141129
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040909
出願日2024-03-15
発明の名称樹脂製チャンバー装置、ハイブリダイズ反応システム、核酸分析システム、及び樹脂製チャンバー装置のサンプルセット方法
出願人横河電機株式会社
代理人個人,個人,個人,個人
主分類C12M 1/00 20060101AFI20250919BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】チャンバーの密閉性を確保しつつ、ディスポーザブルが可能な樹脂製チャンバー装置の提供を目的とする。

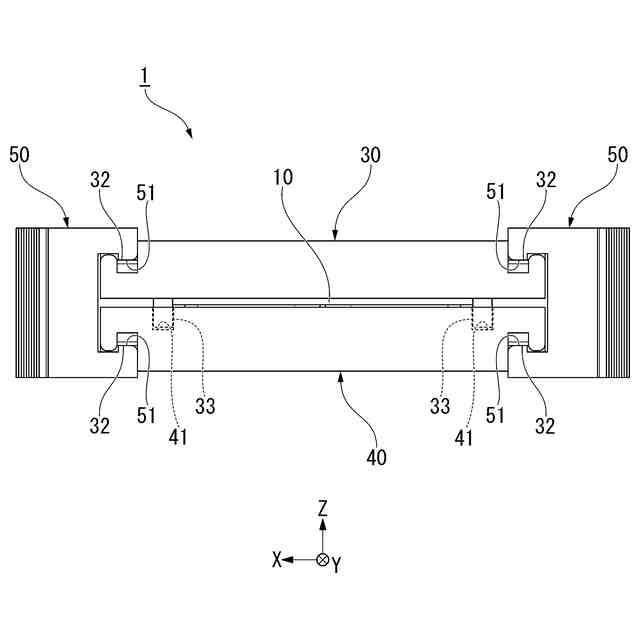

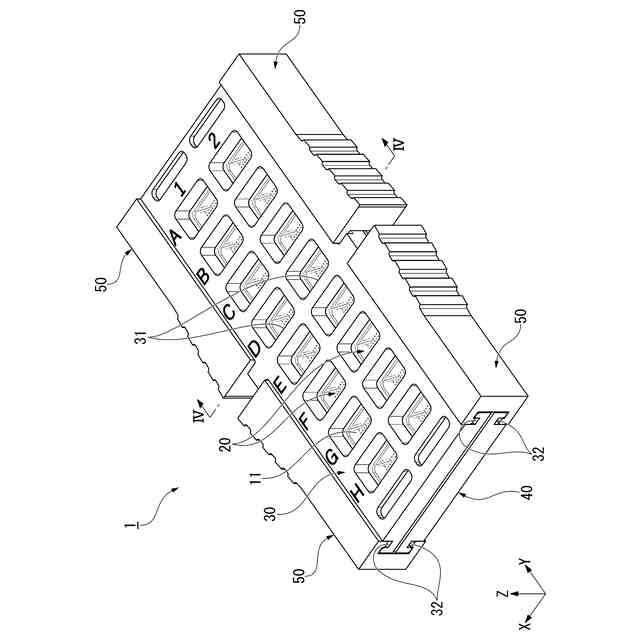

【解決手段】樹脂製チャンバー装置1は、厚み方向に貫通するウェル形成部20が形成されたシール部材10と、ウェル形成部20の一端が開口するシール部材10の第1面10A側に配置され、ウェル形成部20の一端を塞ぐ透明部材11と、ウェル形成部20の他端が開口するシール部材10の第2面10B側に配置され、ウェル形成部20の他端を塞ぐDNAアレイ基板12と、透明部材11に当接する第1フレーム30と、DNAアレイ基板12に当接する第2フレーム40と、第1フレーム30及び第2フレーム40の周縁部をクランプするクランプ部材50と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
厚み方向に貫通するウェル形成部が形成されたシール部材と、
前記ウェル形成部の一端が開口する前記シール部材の第１面側に配置され、前記ウェル形成部の一端を塞ぐ透明部材と、
前記ウェル形成部の他端が開口する前記シール部材の第２面側に配置され、前記ウェル形成部の他端を塞ぐ基板と、
前記透明部材に当接する第１フレームと、
前記基板に当接する第２フレームと、
前記第１フレーム及び前記第２フレームの周縁部をクランプするクランプ部材と、を備える、
樹脂製チャンバー装置。
続きを表示（約 1,000 文字）【請求項２】
前記第１フレーム及び前記第２フレームは、平面視で長方形状に形成されると共に、４つの角部から長手方向に沿って延び、前記クランプ部材が係合するスライド溝が複数形成されている、
請求項１に記載の樹脂製チャンバー装置。
【請求項３】
前記スライド溝は、前記第１フレーム及び前記第２フレームの長手方向の中間位置に向かうに従って浅くなる第１傾斜形状を有し、
前記クランプ部材は、前記スライド溝に係合し、前記第１傾斜形状に対応した第２傾斜形状を有する係合爪部を備える、
請求項２に記載の樹脂製チャンバー装置。
【請求項４】
前記第１フレームは、樹脂製の漆黒メッキで表面が覆われると共に、前記透明部材を介して前記ウェル形成部を覗く窓部が形成されている、
請求項１～３のいずれか一項に記載の樹脂製チャンバー装置。
【請求項５】
前記第１フレーム及び前記第２フレームの一方には、他方に向かって突出する位置決めピンが形成され、
前記第１フレーム及び前記第２フレームの他方には、前記位置決めピンが係合する位置決め孔が形成されている、
請求項１～３のいずれか一項に記載の樹脂製チャンバー装置。
【請求項６】
請求項１～３のいずれか一項に記載の樹脂製チャンバー装置を用いてハイブリダイズ反応を行う、
ハイブリダイズ反応システム。
【請求項７】
請求項６に記載のハイブリダイズ反応システムを用いて抽出した核酸を分析する、
核酸分析システム。
【請求項８】
第１フレームに、透明部材によって、厚み方向に貫通するウェル形成部の一端が閉塞されたシール部材を重ね合わせて、第１チャンバーユニットを形成する第１工程と、
前記第１工程の後、前記ウェル形成部の他端から前記ウェル形成部にサンプルを滴下する第２工程と、

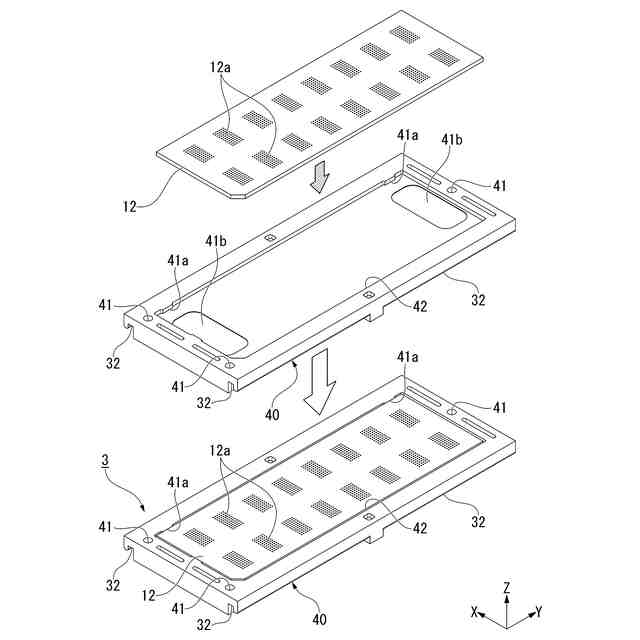

前記第２工程の後、第２フレームに基板を重ね合わせて形成した第２チャンバーユニットを、前記第１チャンバーユニットに重ね合わせ、前記基板によって前記ウェル形成部の他端を閉塞する第３工程と、
前記第３工程の後、前記第１フレーム及び前記第２フレームの周縁部をクランプ部材によってクランプする第４工程と、を有する、
樹脂製チャンバー装置のサンプルセット方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂製チャンバー装置、ハイブリダイズ反応システム、核酸分析システム、及び樹脂製チャンバー装置のサンプルセット方法に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
下記特許文献１には、標的物質検出用のプローブの固定領域を有し、該固定領域に資料を反応させるための反応チャンバーと、外部とを連通させる第１の流路および第２の流路とを有する生化学反応カセットに、第１の流路を密閉することが可能である密閉部と、反応チャンバー内の圧力を略一定に保つ圧力緩和手段と、を備える、標的物質検出装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－０８２０８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記生化学反応カセットは、ガラスと樹脂製筐体を接合したものであるため、廃棄するためには分別しなければならず、ディスポーザブル（使い捨て）が困難であった。
【０００５】
本発明は、チャンバーの密閉性を確保しつつ、ディスポーザブルが可能な樹脂製チャンバー装置、ハイブリダイズ反応システム、核酸分析システム、及び樹脂製チャンバー装置のサンプルセット方法の提供を目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の第１の態様による樹脂製チャンバー装置は、厚み方向に貫通するウェル形成部が形成されたシール部材と、前記ウェル形成部の一端が開口する前記シール部材の第１面側に配置され、前記ウェル形成部の一端を塞ぐ透明部材と、前記ウェル形成部の他端が開口する前記シール部材の第２面側に配置され、前記ウェル形成部の他端を塞ぐ基板と、前記透明部材に当接する第１フレームと、前記基板に当接する第２フレームと、前記第１フレーム及び前記第２フレームの周縁部をクランプするクランプ部材と、を備える。
【０００７】
本発明の第２の態様による樹脂製チャンバー装置は、本発明の第１の態様による樹脂製チャンバー装置において、前記第１フレーム及び前記第２フレームは、平面視で長方形状に形成されると共に、４つの角部から長手方向に沿って延び、前記クランプ部材が係合するスライド溝が複数形成されていてもよい。
【０００８】
本発明の第３の態様による樹脂製チャンバー装置は、本発明の第２の態様による樹脂製チャンバー装置において、前記スライド溝は、前記第１フレーム及び前記第２フレームの長手方向の中間位置に向かうに従って浅くなる第１傾斜形状を有し、前記クランプ部材は、前記スライド溝に係合し、前記第１傾斜形状に対応した第２傾斜形状を有する係合爪部を備えてもよい。
【０００９】
本発明の第４の態様による樹脂製チャンバー装置は、本発明の第１の態様から第３の態様による樹脂製チャンバー装置において、前記第１フレームは、樹脂製の漆黒メッキで表面が覆われると共に、前記透明部材を介して前記ウェル形成部を覗く窓部が形成されていてもよい。
【００１０】
本発明の第５の態様による樹脂製チャンバー装置は、本発明の第１の態様から第４の態様による樹脂製チャンバー装置において、前記第１フレーム及び前記第２フレームの一方には、他方に向かって突出する位置決めピンが形成され、前記第１フレーム及び前記第２フレームの他方には、前記位置決めピンが係合する位置決め孔が形成されていてもよい。
（【００１１】以降は省略されています）
