公開番号2025140387
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039751
出願日2024-03-14
発明の名称水栓接続構造
出願人SANEI株式会社
代理人弁理士法人岡田国際特許事務所
主分類E03C 1/042 20060101AFI20250919BHJP(上水;下水)
要約【課題】互いに動力伝達可能に接続される2つの操作軸が互いに管接続される2つのケース内に分かれて通されていても、これらをがた抑えした状態に接続できるようにすること。

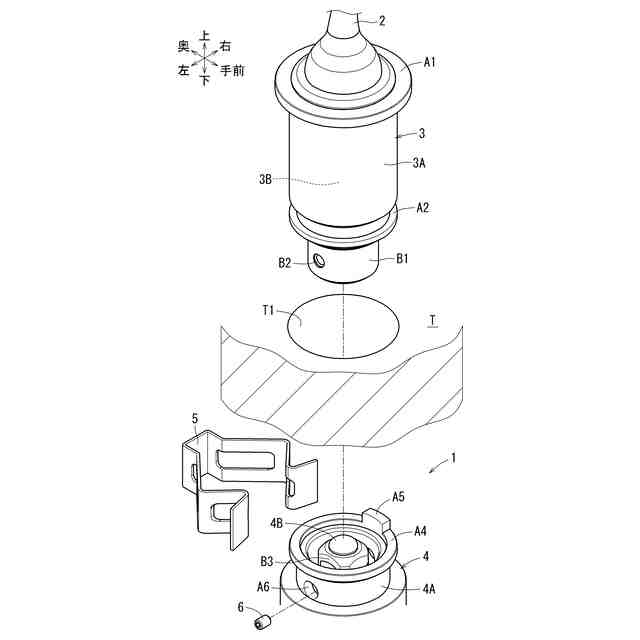

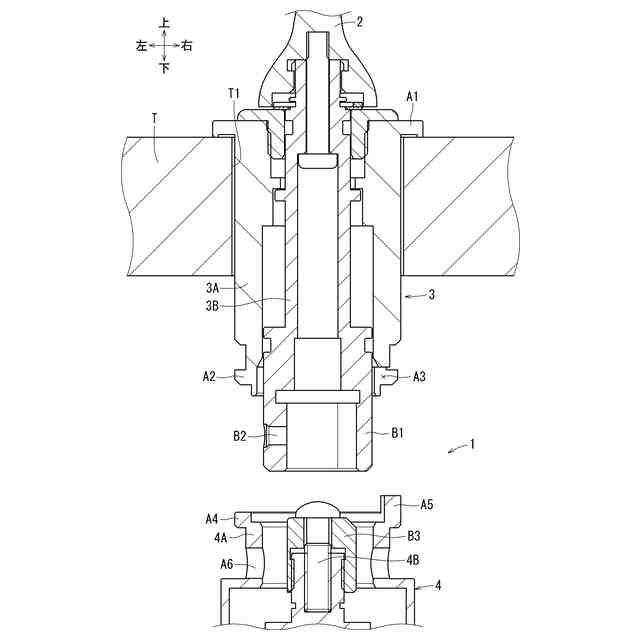

【解決手段】水栓接続構造1は、切替ハンドル2により回転操作される第1操作軸3Bと、第1操作軸3Bと接続される第2操作軸4Bと、第1操作軸3Bを管軸方向に通す管状の第1ケース3Aと、第2操作軸4Bを管軸方向に通すと共に第1ケース3Aと管軸方向に接続される管状の第2ケース4Aと、を有する。第1操作軸3Bは、第2操作軸4Bを第1ケース3Aと第2ケース4Aとの管接続に伴い筒内部に嵌合させる嵌合筒部B1を有する。また、水栓接続構造1は、第2ケース4Aに形成される通し孔A6と嵌合筒部B1に形成されるねじ孔B2とに管径方向の外側から差し込まれて、嵌合筒部B1に嵌合された第2操作軸4Bに押し付けられるように締め付けられる止めねじ6を有する。

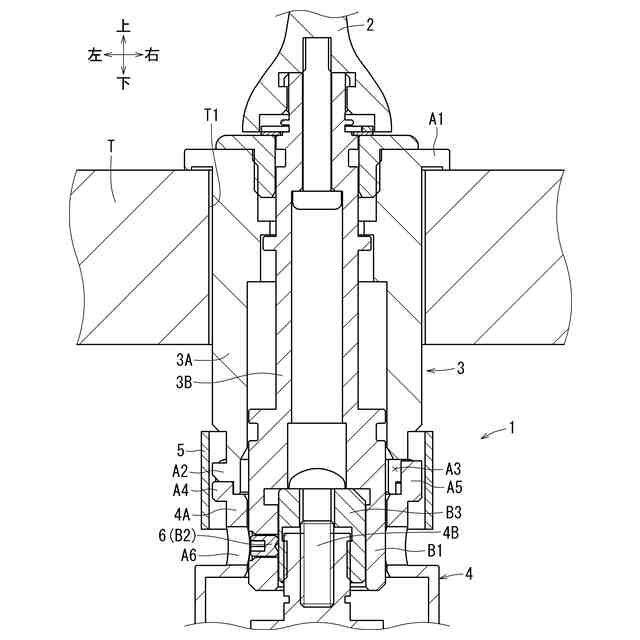

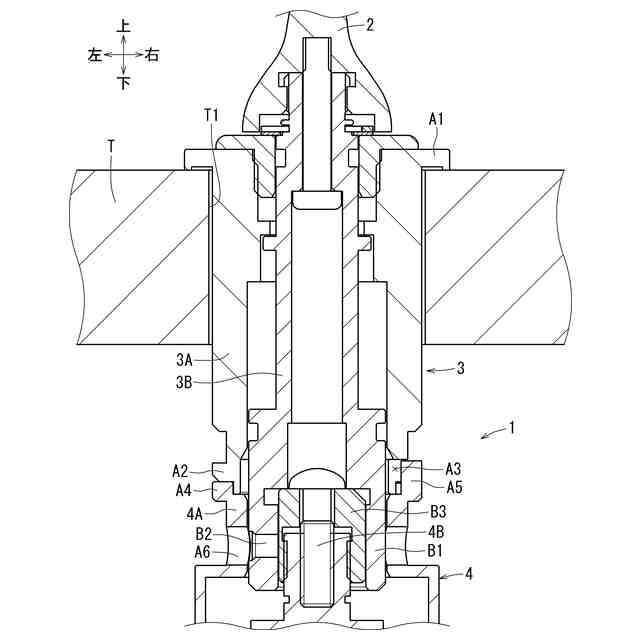

【選択図】図7
特許請求の範囲【請求項１】
操作部材により回転操作される第１操作軸と、該第１操作軸と軸方向に嵌合される第２操作軸と、を有する水栓接続構造であって、
前記第１操作軸を管軸方向に通す管状の第１ケースと、
前記第２操作軸を管軸方向に通すと共に、前記第１ケースと管軸方向に接続される管状の第２ケースと、
前記第１操作軸及び前記第２操作軸のうちの一方に形成され、他方を前記第１ケースと前記第２ケースとの管接続に伴い筒内部に嵌合させる嵌合筒部と、
前記第１ケース及び／又は前記第２ケースに形成される通し孔と前記嵌合筒部に形成されるねじ孔とに管径方向の外側から差し込まれ、前記嵌合筒部に嵌合された前記他方に押し付けられるように前記ねじ孔に締め付けられる止めねじと、を有する水栓接続構造。
続きを表示（約 510 文字）【請求項２】
請求項１に記載の水栓接続構造であって、
前記第１ケースと前記第２ケースとを互いに管軸方向に一体的となるように接続するクイックファスナを更に有する水栓接続構造。
【請求項３】
請求項２に記載の水栓接続構造であって、
前記通し孔と前記ねじ孔とが、前記クイックファスナの装着位置から管軸方向に外れた位置に形成される水栓接続構造。
【請求項４】
請求項１から請求項３のいずれかに記載の水栓接続構造であって、
前記第１ケースが、該第１ケースを固定するための水栓カウンタに形成された取付孔にカウンタ表側から通されるようにセットされ、前記第２ケースが、前記水栓カウンタのカウンタ裏側において前記第１ケースと管接続される水栓接続構造。
【請求項５】
請求項１から請求項３のいずれかに記載の水栓接続構造であって、
前記第１ケースと前記第２ケースとが、そのいずれか片方に形成されたキーがもう片方に形成されたキー溝に管軸方向に嵌合される位置合わせにより、前記通し孔と前記ねじ孔との回転方向の位置が合わされるように位置決めされる水栓接続構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水栓接続構造に関する。詳しくは、操作部材により回転操作される第１操作軸と、第１操作軸と軸方向に嵌合される第２操作軸と、を有する水栓接続構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、水栓用ハンドルにより回転操作される第１操作軸を出力側の第２操作軸に対して操作力の伝達を行えるように接続する水栓接続構造が開示されている。具体的には、第１操作軸は、第２操作軸に対して、軸方向にセレーション嵌合される。
【０００３】
更に、第１操作軸に半径方向の外側から止めねじが差し込まれて、内側の第２操作軸に押し付けられるように締め付けられる。この締め付けにより、第１操作軸が第２操作軸に半径方向や回転方向にがた抑えされた状態に接続される。
【先行技術文献】
【特許文献】
【０００４】
特許第４４１０３５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の構成では、第１操作軸と第２操作軸とが互いに管接続される管状の各ケース内に分かれて通されている場合、嵌合後に管外部からがた抑えすることが難しくなる。そこで、本発明は、互いに動力伝達可能に接続される２つの操作軸が互いに管接続される２つのケース内に分かれて通されていても、これらを適切にがた抑えした状態に接続できる水栓接続構造を提供する。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の水栓接続構造は、次の手段をとる。
【０００７】
すなわち、本発明の第１の発明は、操作部材により回転操作される第１操作軸と、該第１操作軸と軸方向に嵌合される第２操作軸と、を有する水栓接続構造であって、前記第１操作軸を管軸方向に通す管状の第１ケースと、前記第２操作軸を管軸方向に通すと共に、前記第１ケースと管軸方向に接続される管状の第２ケースと、前記第１操作軸及び前記第２操作軸のうちの一方に形成され、他方を前記第１ケースと前記第２ケースとの管接続に伴い筒内部に嵌合させる嵌合筒部と、前記第１ケース及び／又は前記第２ケースに形成される通し孔と前記嵌合筒部に形成されるねじ孔とに管径方向の外側から差し込まれ、前記嵌合筒部に嵌合された前記他方に押し付けられるように前記ねじ孔に締め付けられる止めねじと、を有する水栓接続構造である。
【０００８】
第１の発明によれば、第１ケースと第２ケースとの管接続に伴い、これらの管内に通されている第１操作軸と第２操作軸とが互いに軸方向に嵌合される。この接続後に、止めねじを第１ケース及び／又は第２ケースに形成された通し孔から嵌合筒部のねじ孔に通して、嵌合筒部内に嵌合された他方に押し付けるように締め付ける。それにより、第１操作軸に対する第２操作軸の半径方向や回転方向のがたを適切に抑えることができる。
【０００９】
本発明の第２の発明は、上記第１の発明において、前記第１ケースと前記第２ケースとを互いに管軸方向に一体的となるように接続するクイックファスナを更に有する水栓接続構造である。
【００１０】
第２の発明によれば、第１ケースと第２ケースとをこれらの外周部間にクイックファスナを被せて接続する構成としても、これらの管内で嵌合される第１操作軸と第２操作軸とを管外から差し込まれる止めねじにより適切にがた抑えすることができる。
（【００１１】以降は省略されています）
