特許ウォッチ

公開番号2025139212
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038024
出願日2024-03-12
発明の名称インクジェットインク
出願人ゼネラル株式会社
代理人弁理士法人あい特許事務所
主分類C09D 11/328 20140101AFI20250918BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】優れた連続印刷性と優れた定着性とを両立することができるインクジェットインクを提供する。
【解決手段】インクジェットインクは、染料と、ポリオキシエチレンポリアルキレングリコール、ポリアルキレングリコールおよびポリオキシエチレンアルキルエーテルからなる群より選ばれた少なくとも一種の、数平均分子量Mnが200以上であるポリオキシエチレン系化合物と、フェノール樹脂と、有機溶剤とを含む。前記有機溶剤は、溶解度パラメータ(SP値)が11未満である第一溶剤と、溶解度パラメータ(SP値)が11以上のアルコールである第二溶剤とを含み、前記有機溶剤の総量に対する前記第一溶剤の配合比が、20質量%以下であってもよい。
【選択図】なし
特許請求の範囲【請求項１】
染料と、
ポリオキシエチレンポリアルキレングリコール、ポリアルキレングリコールおよびポリオキシエチレンアルキルエーテルからなる群より選ばれた少なくとも一種の、数平均分子量Ｍｎが２００以上であるポリオキシエチレン系化合物と、
フェノール樹脂と、
有機溶剤とを含む、インクジェットインク。
続きを表示（約 1,100 文字）【請求項２】
前記有機溶剤は、溶解度パラメータ（ＳＰ値）が１１未満である第一溶剤と、溶解度パラメータ（ＳＰ値）が１１以上のアルコールである第二溶剤とを含み、
前記有機溶剤の総量に対する前記第一溶剤の配合比が、２０質量％以下である、請求項１に記載のインクジェットインク。
【請求項３】
前記第一溶剤は、相対的に低い引火点を有する溶剤Ａと、前記溶剤Ａに比べて相対的に高い引火点を有する溶剤Ｂとを含み、
前記第一溶剤の総量に対する前記溶剤Ａの配合比が、前記溶剤Ｂの配合比よりも大きい、請求項２に記載のインクジェットインク。
【請求項４】
前記溶剤Ａの引火点は０℃未満であり、前記溶剤Ｂの引火点は０℃以上である、請求項３に記載のインクジェットインク。
【請求項５】
前記溶剤Ａは、２－ブタノン〔メチルエチルケトン（ＭＥＫ）〕、アセトン〔ジメチルケトン〕、３－メチル－２－ブタノン〔メチルイソプロピルケトン（ＭＩＰＫ）〕からなる群より選ばれた少なくとも一種であり、
前記溶剤Ｂは、１－メトキシ－２－プロパノール〔プロピレングリコールモノメチルエーテル（ＰＭ）〕、２－エトキシエタノール〔エチルセロソルブ（ＥＧＭＥＥ）〕、酢酸エチル〔エチルアセテート〕からなる群より選ばれた少なくとも一種である、請求項３に記載のインクジェットインク。
【請求項６】
テルペンフェノール樹脂およびロジンエステルからなる群より選ばれた少なくとも一種である粘着付与剤をさらに含む、請求項１～５のいずれか一項に記載のインクジェットインク。
【請求項７】
水酸基価が３０ｍｇＫＯＨ／ｇ以上７０ｍｇＫＯＨ／ｇ以下のテルペンフェノール樹脂および酸価が０．１以上２０以下であるロジンエステルからなる群より選ばれた少なくとも一種である粘着付与剤をさらに含む、請求項６に記載のインクジェットインク。
【請求項８】
前記粘着付与剤の量は、前記インクジェットインクの総量に対して１．５質量％以上４．５質量％以下である、請求項７に記載のインクジェットインク。
【請求項９】
前記ポリオキシエチレン系化合物の数平均分子量Ｍｎは、１０００以上４０００以下である、請求項１～５のいずれか一項に記載のインクジェットインク。
【請求項１０】
前記ポリオキシエチレン系化合物は、数平均分子量Ｍｎが２００以上であるポリオキシエチレンポリアルキレングリコールである、請求項１～５のいずれか一項に記載のインクジェットインク。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、インクジェットインクに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、プラスチック等の非吸収性の被印刷体の表面に、インクジェット印刷法によって文字等を印刷する場合、一般的には、印刷後の文字等を加熱して乾燥させる。
【０００３】
近年、溶剤として有機溶剤のみを用いるか、または水と有機溶剤との併用によりインクに速乾性を付与して、加熱乾燥工程を省略可能とした、ＨＥＡＴＬＥＳＳＩＮＫ（登録商標）等の溶剤系のインクジェットインクが実用化されつつある。
【０００４】
特許文献１は、金属錯塩染料、軟化点が７０℃以上１２５℃以下であるフェノール樹脂、水酸基価が３０ｍｇＫＯＨ／ｇのテルペンフェノール樹脂である粘着付与剤、およびアルコールである有機溶剤を含む、インクジェットインクを開示している。
【０００５】
特許文献２は、金属錯塩染料、数平均分子量Ｍｎが１１００のプルロニック（登録商標）型界面活性剤であるポリオキシエチレン系化合物、水酸基価が６０ｍｇＫＯＨ／ｇのテルペンフェノール樹脂である粘着付与剤、３－メチル－２－ブタノン（ＳＰ値：８．５）である第一溶剤、およびエタノール（ＳＰ値：１２．７）である第二溶剤を含む、インクジェットインクを開示している。
【先行技術文献】
【特許文献】
【０００６】
特許第６５９９９７２号公報
特許第７３１１４１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１では、アルミ等の非多孔質の被印刷体の表面へのインクの定着性を向上するために、インクにフェノール樹脂が配合されている。インク中のフェノール樹脂が被印刷体に定着するのでインクの定着性を向上できるが、連続印刷性のさらなる向上が難しい傾向にある。特許文献１のインクではフェノール樹脂の配合量が比較的高く、インクジェットプリンタのヘッド内で樹脂が固化しやすいためである。ヘッド内の樹脂の固化は、ヘッドノズルでのコゲーションの要因となり得る。
【０００８】
特許文献２のインクは、フェノール樹脂のように一般的にバインダ樹脂として使用される樹脂を含有せず、それらに変えて、ポリオキシエチレン系化合物を含有している。ポリオキシエチレン系化合物が界面活性剤としての挙動を示すため、連続印刷性を向上できるが（特許文献２の実施例１～３３と比較例９との比較）、定着性が低下する傾向にある。ポリオキシエチレン系化合物がインクの定着成分としても機能するが、一般的なバインダ樹脂に比べて優れた定着性を発揮することが難しいためである。
【０００９】
そこで、本発明の目的は、優れた連続印刷性と優れた定着性とを両立することができるインクジェットインクを提供することである。
【００１０】
本発明の目的は、さらに、優れた速乾性を維持しつつ、長期保存でもデキャップ性を向上することができるインクジェットインクを提供することである。
【課題を解決するための手段】

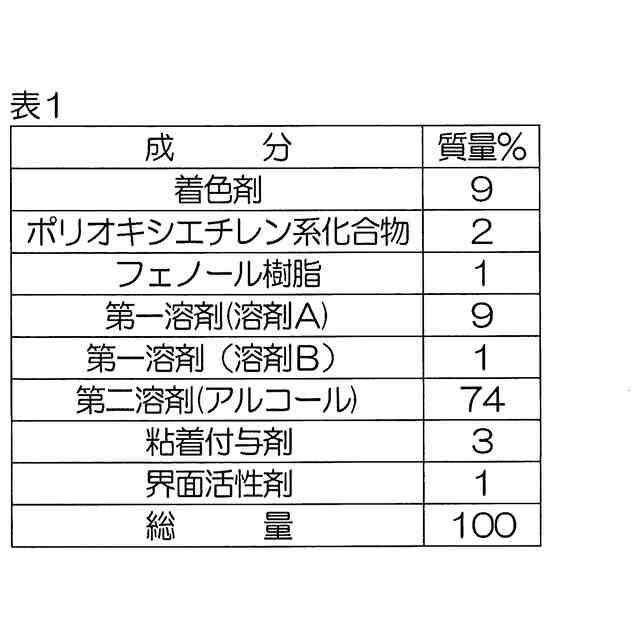

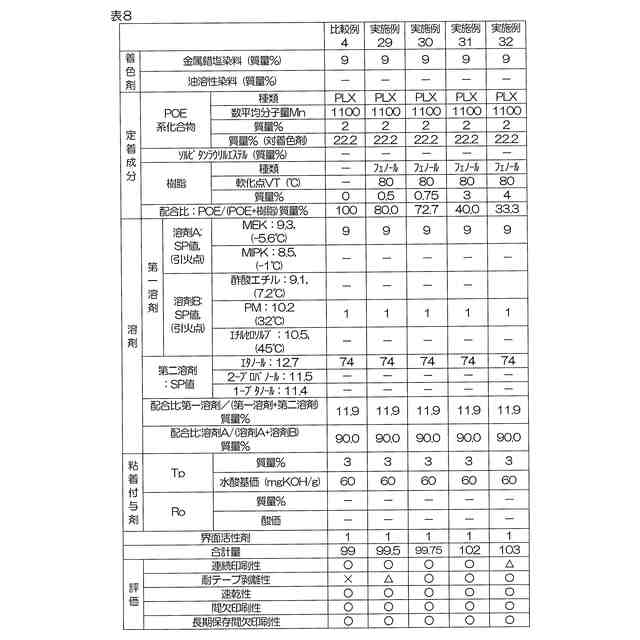

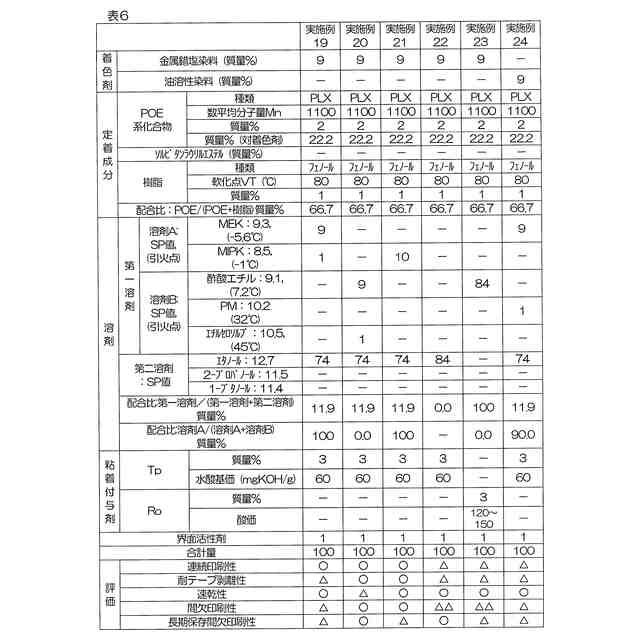

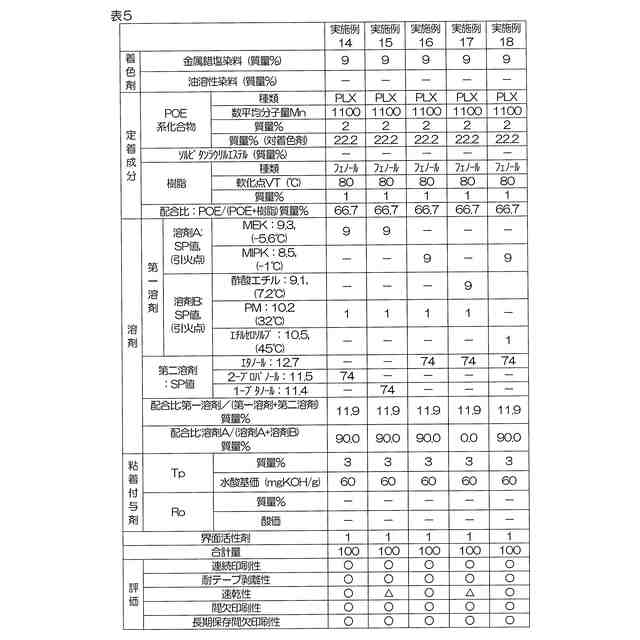

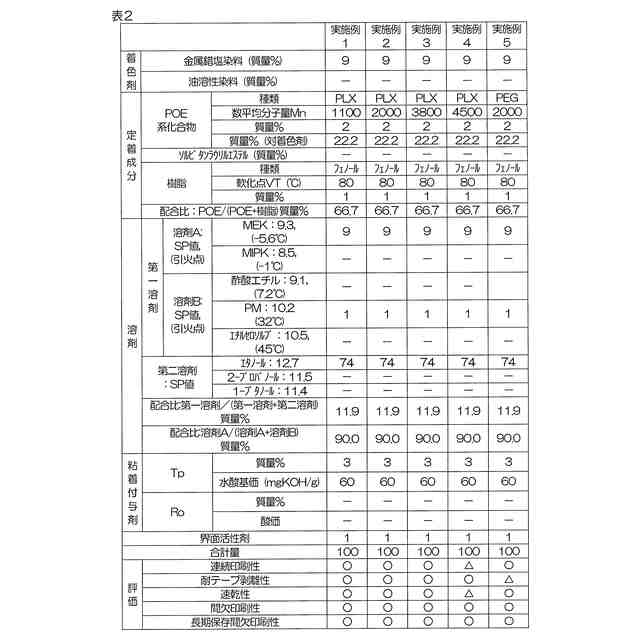

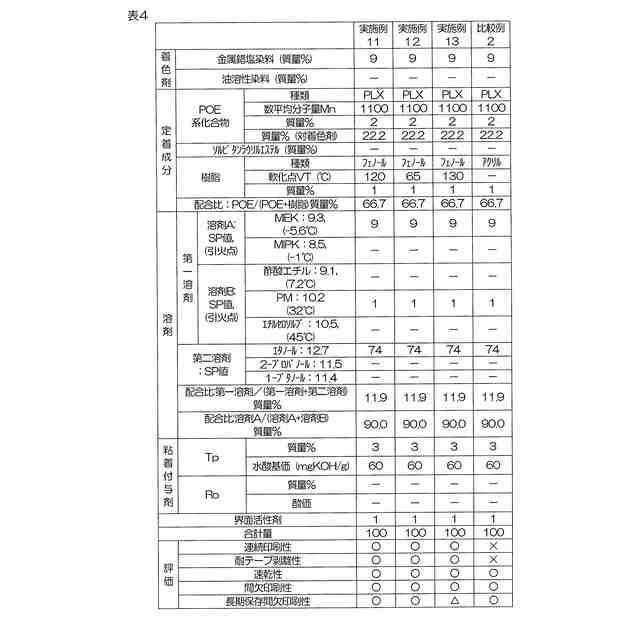

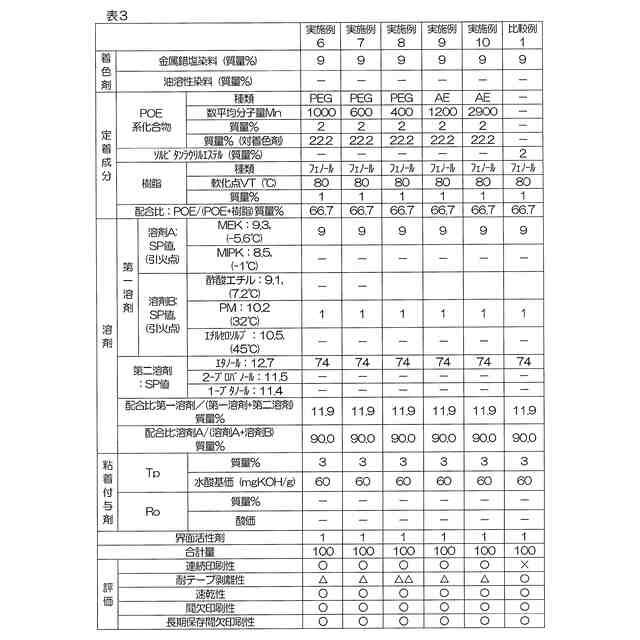

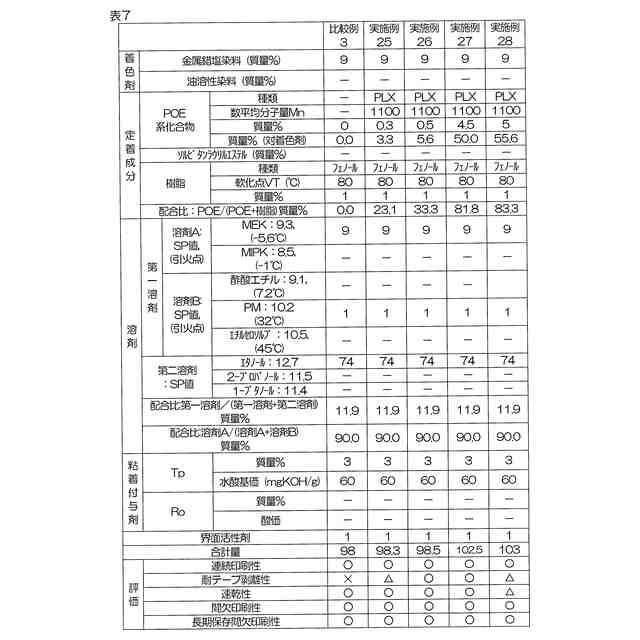

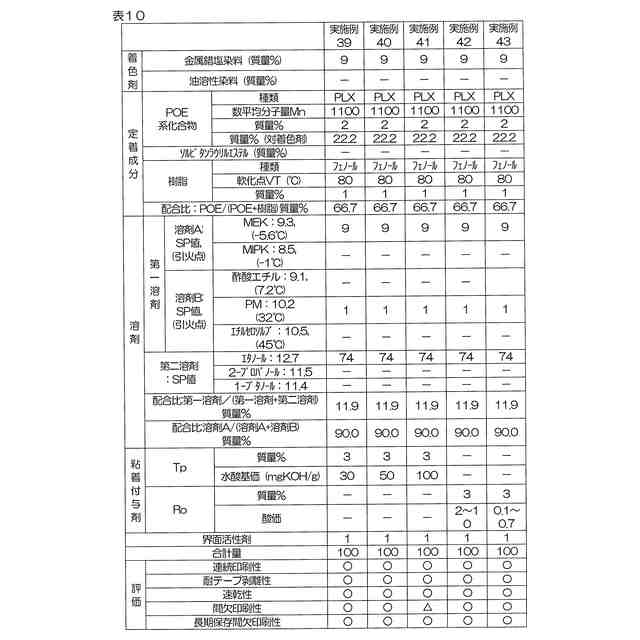

（【００１１】以降は省略されています）

関連特許
