発明の名称メソポーラスカーボン担体の製造方法及びメソポーラスカーボン担体、並びに電極材料、電極、膜電極接合体及び固体高分子形燃料電池
出願人国立大学法人九州大学
代理人個人,個人
主分類C01B 32/05 20170101AFI20250917BHJP(無機化学)
要約【課題】容易に粉砕可能で、小粒径のメソポーラスカーボンを得ることができるメソポーラスカーボン担体の製造方法を提供する。
【解決手段】以下の工程を有するメソポーラスカーボン担体の製造方法。
工程(1):含水有機溶媒中、フェノール類(A)と、アルデヒド類(B)と、界面活性剤(C)とを、熱消失性ポリマー(D)の共存下で重合反応させる工程
工程(2):得られた溶液から溶媒を留去して得られた乾燥物を不活性ガス雰囲気下、熱処理してメソポーラスカーボン塊状物を得る工程
工程(3):得られたメソポーラスカーボン塊状物を粉砕する工程
【選択図】図3
特許請求の範囲【請求項１】
以下の工程を有するメソポーラスカーボン担体の製造方法。
工程（１）：含水有機溶媒中、フェノール類（Ａ）と、アルデヒド類（Ｂ）と、界面活性剤（Ｃ）とを、熱消失性ポリマー（Ｄ）の共存下で重合反応させる工程
工程（２）：得られた溶液から溶媒を留去して得られた乾燥物を不活性ガス雰囲気下、熱処理してメソポーラスカーボン塊状物を得る工程
工程（３）：得られたメソポーラスカーボン塊状物を粉砕する工程
続きを表示（約 770 文字）【請求項２】
工程（１）において、界面活性剤（Ｃ）の共存下、フェノール類（Ａ）及びアルデヒド類（Ｂ）を予備重合させた後に、熱消失性ポリマー（Ｄ）と混合してさらに重合反応を進行させる請求項１に記載のメソポーラスカーボン担体の製造方法。
【請求項３】

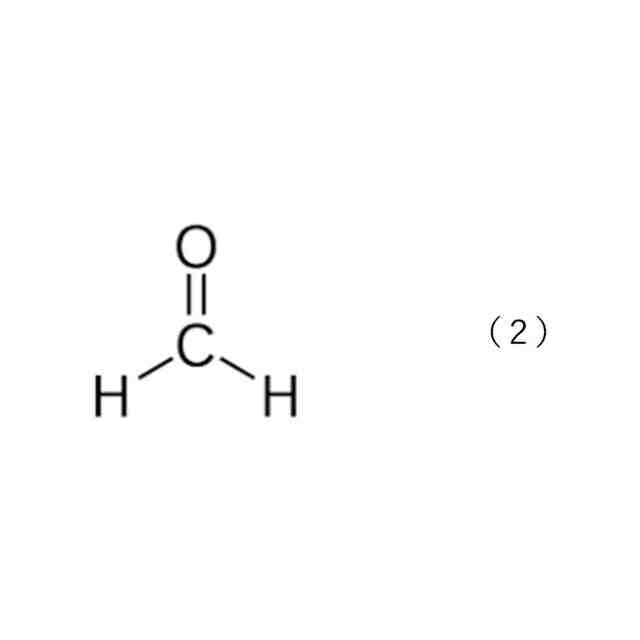

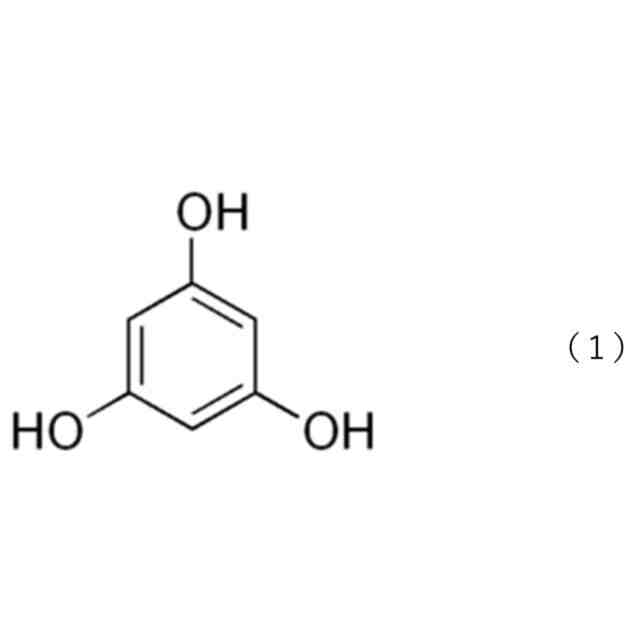

フェノール類（Ａ）がフロログルシノールであり、アルデヒド類（Ｂ）がホルムアルデヒドである請求項１に記載のメソポーラスカーボン担体の製造方法。
【請求項４】
界面活性剤（Ｃ）が、非イオン性界面活性剤である請求項１に記載のメソポーラスカーボン担体の製造方法。
【請求項５】
熱消失性ポリマー（Ｄ）が、親水性ポリマーである請求項１に記載のメソポーラスカーボン担体の製造方法。
【請求項６】
熱消失性ポリマー（Ｄ）が、ポリビニルアルコールである請求項５に記載のメソポーラスカーボン担体の製造方法。
【請求項７】
請求項１から６のいずれかに記載の製造方法で得られるメソポーラスカーボン担体。
【請求項８】
多孔質炭素担体と、前記多孔質炭素担体に担持された電極触媒粒子とを含み、
前記多孔質炭素担体の少なくとも一部が、請求項７に記載のメソポーラスカーボン担体である電極材料。
【請求項９】
請求項８に記載の電極材料とプロトン伝導性電解質材料を含む電極。
【請求項１０】
固体高分子電解質膜と、前記固体高分子電解質膜の一方面に接合されたカソードと、前記固体高分子電解質膜の他方面に接合されたアノードと、を有する膜電極接合体であって、前記アノードまたはカソードのいずれか一方又は両方が、請求項９に記載の電極である膜電極接合体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、メソポーラスカーボン担体の製造方法に関する。より詳しくは固体高分子形燃料電池等の電極材料の多孔質炭素担体に好適なメソポーラスカーボン担体の製造方法に関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
メソポーラスカーボン（ＭＣ）は、メソサイズの細孔を有する炭素材料であり、近年、固体高分子形燃料電池(ＰＥＦＣ)の電極触媒担体として注目されている。
メソポーラスカーボンの製造方法として、炭素前駆体化合物と、酸化マグネシウム等の鋳型粒子とを混合し、この混合物を窒素雰囲気中で熱処理して得られた炭化物から、鋳型粒子を溶出させてメソポーラスカーボンを得る方法が広く知られている（例えば、特許文献１等）。また、鋳型粒子を使用しないメソポーラスカーボンの合成方法として、界面活性剤及びカーボン前駆体が自己組織化した組成物を窒素雰囲気中で熱処理して炭化することによってメソポーラスカーボンを得る方法が知られている（特許文献２、非特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２０８８８７号公報
ＷＯ２００８/０９３７３１号
【非特許文献】
【０００４】
ECS Trans., 109(9), 349 (2022)
【発明の概要】
【発明が解決しようとする課題】
【０００５】
メソポーラスカーボンを燃料電池電極の電極触媒担体に使用した場合、メソポーラスカーボンの粒子径が大きい（粒子径１～２μｍ程度）と、粒子間抵抗が大きくなるため、粒子径の小さい（粒子径０．０５～１μｍ程度）メソポーラスカーボンが求められている。
メソポーラスカーボン合成方法では、炭素前駆体を熱処理し炭化して得られる炭化物は、バルク状の塊状物であるため、これを粉砕して小粒径にする必要があるが、上記従来の合成方法で得られるメソポーラスカーボンの塊状物は硬度が高く、ボールミル粉砕で微粒子化するには限界があった。さらには、より小粒径のメソポーラスカーボンを得るために、粉砕強度を高くしたり、粉砕時間を長くしたりすると、メソポーラスカーボンのメソ孔を構成する炭素壁面が破壊され、メソ孔が閉塞する場合があった。
【０００６】
かかる状況下、本発明の目的は、従来技術における上記のような課題を解決し、容易に粉砕可能で、小粒径のメソポーラスカーボンを得ることができるメソポーラスカーボン担体の製造方法を提供することである。
【課題を解決するための手段】
【０００７】
本発明者は、上記課題を解決すべく鋭意研究を重ねた結果、下記の発明が上記目的に合致することを見出し、本発明に至った。
【０００８】
すなわち、本発明は、以下の発明に係るものである。
＜１＞以下の工程を有するメソポーラスカーボン担体の製造方法。
工程（１）：含水有機溶媒中、フェノール類（Ａ）と、アルデヒド類（Ｂ）と、界面活性剤（Ｃ）とを、熱消失性ポリマー（Ｄ）の共存下で重合反応させる工程
工程（２）：得られた溶液から溶媒を留去して得られた乾燥物を不活性ガス雰囲気下、熱処理してメソポーラスカーボン塊状物を得る工程
工程（３）：得られたメソポーラスカーボン塊状物を粉砕する工程
＜２＞工程（１）において、界面活性剤（Ｃ）の共存下、フェノール類（Ａ）及びアルデヒド類（Ｂ）を予備重合させた後に、熱消失性ポリマー（Ｄ）と混合してさらに重合反応を進行させる＜１＞に記載のメソポーラスカーボン担体の製造方法。
＜３＞フェノール類（Ａ）がフロログルシノールであり、アルデヒド類（Ｂ）がホルムアルデヒドである＜１＞または＜２＞に記載のメソポーラスカーボン担体の製造方法。
＜４＞界面活性剤（Ｃ）が、非イオン性界面活性剤である＜１＞から＜３＞のいずれかに記載のメソポーラスカーボン担体の製造方法。
＜５＞熱消失性ポリマー（Ｄ）が、親水性ポリマーである＜１＞から＜４＞のいずれかに記載のメソポーラスカーボン担体の製造方法。
＜６＞熱消失性ポリマー（Ｄ）が、ポリビニルアルコールである＜１＞から＜５＞のいずれかに記載のメソポーラスカーボン担体の製造方法。
＜７＞＜１＞から＜６＞のいずれかに記載の製造方法で得られるメソポーラスカーボン担体。
＜８＞多孔質炭素担体と、前記多孔質炭素担体に担持された電極触媒粒子とを含み、
前記多孔質炭素担体の少なくとも一部が、＜７＞に記載のメソポーラスカーボン担体である電極材料。
＜９＞＜８＞に記載の電極材料とプロトン伝導性電解質材料を含む電極。
＜１０＞固体高分子電解質膜と、前記固体高分子電解質膜の一方面に接合されたカソードと、前記固体高分子電解質膜の他方面に接合されたアノードと、を有する膜電極接合体であって、前記アノードまたはカソードのいずれか一方又は両方が、＜９＞に記載の電極である膜電極接合体。
＜１１＞＜１０＞に記載の膜電極接合体を備えてなる固体高分子形燃料電池。
【発明の効果】
【０００９】
本発明によれば、容易に粉砕可能で、小粒径のメソポーラスカーボン担体を得ることができるメソポーラスカーボン担体の製造方法が提供される。
【図面の簡単な説明】
【００１０】

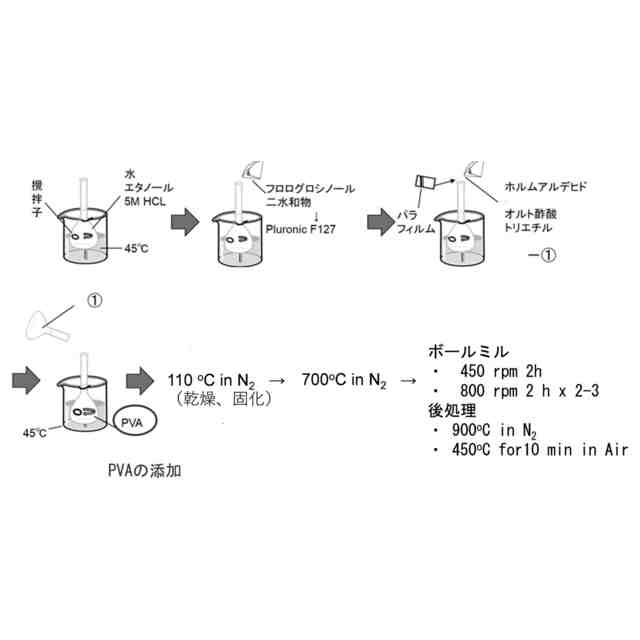

実施例１のメソポーラスカーボン担体の作製手順の説明図である。

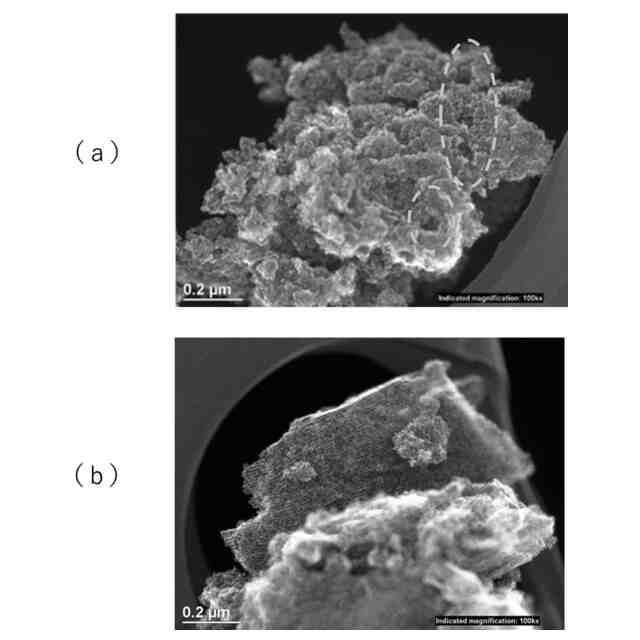

メソポーラスカーボン担体のＦＥ－ＳＥＭ像であり、（ａ）は実施例１、（ｂ）は比較例１である。

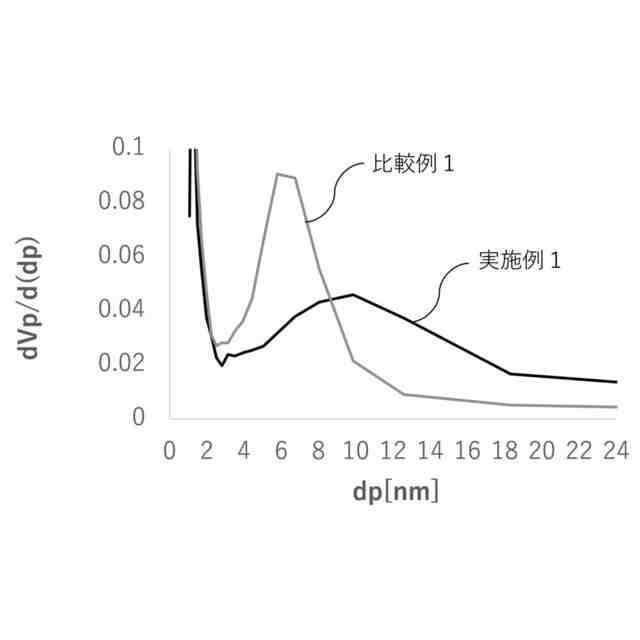

実施例１及び比較例１のメソポーラスカーボン担体の細孔分布の測定結果である。

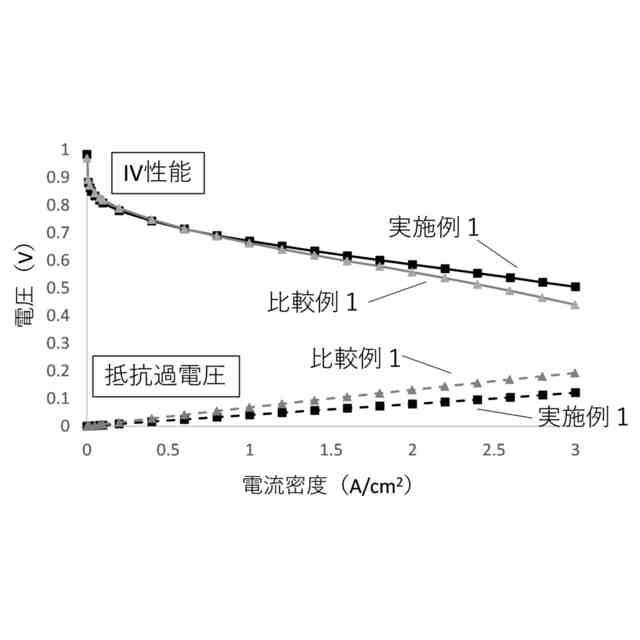

実施例１及び比較例１のＭＥＡを使用したＰＥＦＣ（単セル）のＩＶ特性及び過電圧特性である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
