公開番号
2025136582
公報種別
公開特許公報(A)
公開日
2025-09-19
出願番号
2024035261
出願日
2024-03-07
発明の名称
人力駆動車用の制御装置
出願人
株式会社シマノ
代理人
個人
,
個人
主分類
B62M
6/45 20100101AFI20250911BHJP(鉄道以外の路面車両)
要約
【課題】人力駆動車に好適にモータによる推進力を付与できる人力駆動車用の制御装置を提供する。
【解決手段】人力駆動車用の制御装置であって、前記人力駆動車に推進力を付与するモータを制御するように構成される制御部を備え、前記制御部は、前記人力駆動車に入力される人力駆動力が第1人力駆動力以下の場合において前記人力駆動力とは異なるパラメータが所定値以上になると、前記モータの制御状態を第1制御状態に設定するように構成され、前記第1制御状態において、前記人力駆動力が前記第1人力駆動力より大きい第2人力駆動力以上になると、前記モータの制御状態を第2制御状態に設定するように構成され、前記第1制御状態では、前記モータの出力が所定出力になるように前記モータを制御するように構成され、前記第2制御状態では、前記人力駆動力に応じて前記モータを制御するように構成される。

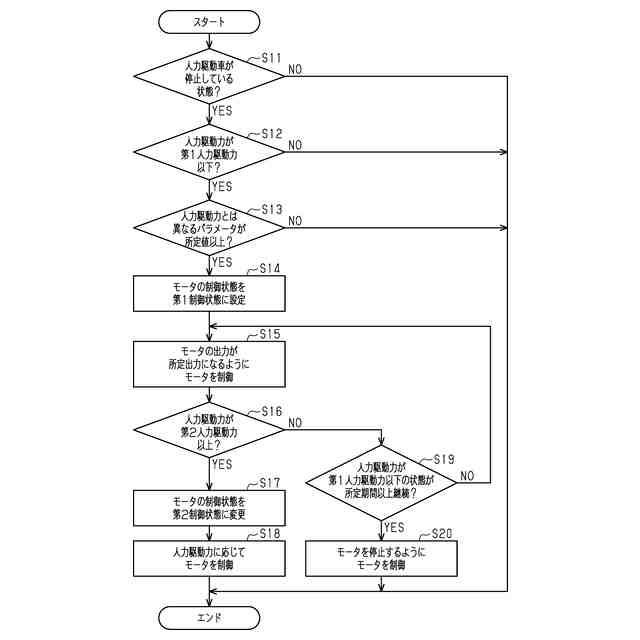

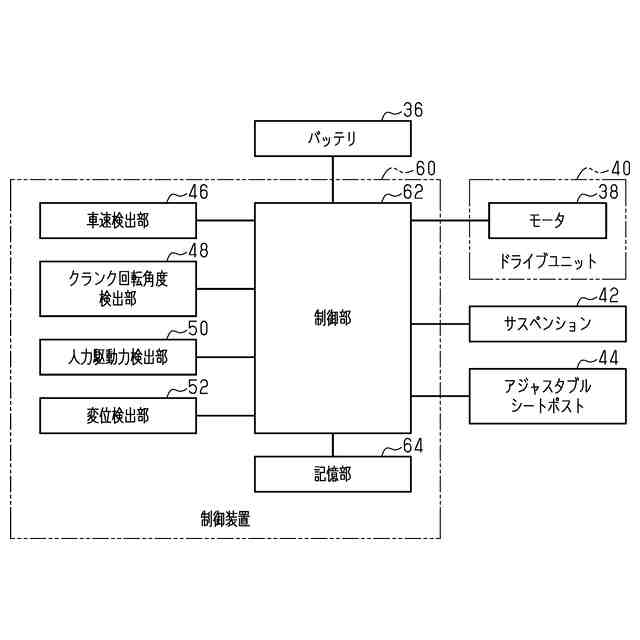

【選択図】図2
特許請求の範囲
【請求項1】
人力駆動車用の制御装置であって、
前記人力駆動車に推進力を付与するモータを制御するように構成される制御部を備え、
前記制御部は、
前記人力駆動車に入力される人力駆動力が第1人力駆動力以下の場合において前記人力駆動力とは異なるパラメータが所定値以上になると、前記モータの制御状態を第1制御状態に設定するように構成され、
前記第1制御状態において、前記人力駆動力が前記第1人力駆動力より大きい第2人力駆動力以上になると、前記モータの制御状態を第2制御状態に設定するように構成され、
前記第1制御状態では、前記モータの出力が所定出力になるように前記モータを制御するように構成され、
前記第2制御状態では、前記人力駆動力に応じて前記モータを制御するように構成される、制御装置。
続きを表示(約 850 文字)
【請求項2】
前記パラメータは、前記人力駆動車のクランク軸の回転状態に関する、請求項1に記載の制御装置。
【請求項3】
前記パラメータは、前記クランク軸の回転量を含み、
前記所定値は、前記回転量に対応する値であり、0度以上、かつ、40度以下である、請求項2に記載の制御装置。
【請求項4】
前記パラメータは、前記クランク軸の回転速度を含み、
前記所定値は、前記回転速度に対応する値であり、0rpm以上、かつ、10rpm以下である、請求項2に記載の制御装置。
【請求項5】
前記クランク軸の回転角度を検出するクランク回転角度検出部をさらに備える、請求項2に記載の制御装置。
【請求項6】
前記人力駆動車は、サスペンションを含み、
前記パラメータは、前記サスペンションの変位量に関する、請求項1に記載の制御装置。
【請求項7】
前記サスペンションの変位量を検出する変位検出部をさらに備え、
前記変位検出部は、ストロークセンサ、空気圧センサ、油圧センサ、加速度センサ、および、トルクセンサの少なくとも1つを含む、請求項6に記載の制御装置。
【請求項8】
前記制御部は、前記第2制御状態において、前記モータの出力が上限値以下になるように前記モータを制御するように構成され、
前記所定出力は、前記上限値と等しい、請求項1に記載の制御装置。
【請求項9】
前記制御部は、前記第1制御状態において、前記人力駆動力が前記第1人力駆動力以下の状態が所定期間以上継続すると、前記モータを停止させるように前記モータを制御するように構成される、請求項1に記載の制御装置。
【請求項10】
前記所定期間は、前記第1制御状態において前記モータの駆動を開始してからの所定時間である、請求項9に記載の制御装置。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本開示は、人力駆動車用の制御装置に関する。
続きを表示(約 1,700 文字)
【背景技術】
【0002】
特許文献1には、例えば、人力駆動車の推進をアシストするモータを含む人力駆動車用のコンポーネントが開示される。
【先行技術文献】
【特許文献】
【0003】
特開2015-209159号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
本開示の目的の1つは、人力駆動車に好適にモータによる推進力を付与できる人力駆動車用の制御装置を提供することである。
【課題を解決するための手段】
【0005】
本開示の第1側面に従う制御装置は、人力駆動車用の制御装置であって、前記人力駆動車に推進力を付与するモータを制御するように構成される制御部を備え、前記制御部は、前記人力駆動車に入力される人力駆動力が第1人力駆動力以下の場合において前記人力駆動力とは異なるパラメータが所定値以上になると、前記モータの制御状態を第1制御状態に設定するように構成され、前記第1制御状態において、前記人力駆動力が前記第1人力駆動力より大きい第2人力駆動力以上になると、前記モータの制御状態を第2制御状態に設定するように構成され、前記第1制御状態では、前記モータの出力が所定出力になるように前記モータを制御するように構成され、前記第2制御状態では、前記人力駆動力に応じて前記モータを制御するように構成される。
第1側面の制御装置によれば、制御部は、人力駆動力が第1人力駆動力以下の場合、人力駆動力とは異なるパラメータが所定値以上になると、モータの制御状態を第1制御状態に設定できるため、モータの出力を所定出力にできる。したがって、制御部は、人力駆動力が第1人力駆動力以下の場合において、人力駆動車に好適にモータによる推進力を付与できる。第1側面の制御装置によれば、人力駆動力が第2人力駆動力以上になると、人力駆動力に応じて人力駆動車に好適にモータによる推進力を付与できる。
【0006】
本開示の第1側面に従う第2側面の制御装置において、前記パラメータは、前記人力駆動車のクランク軸の回転状態に関する。
第2側面の制御装置によれば、制御部は、人力駆動力が第1人力駆動力以下の場合、クランク軸の回転状態に応じて、制御状態を第1制御状態に設定できる。
【0007】
本開示の第2側面に従う第3側面の制御装置において、前記パラメータは、前記クランク軸の回転量を含み、前記所定値は、前記回転量に対応する値であり、0度以上、かつ、40度以下である。
第3側面の制御装置によれば、制御部は、人力駆動力が第1人力駆動力以下の場合、クランク軸の回転量が0度以上、かつ、40度以下になると、制御状態を第1制御状態に設定できる。
【0008】
本開示の第2または第3側面に従う第4側面の制御装置において、前記パラメータは、前記クランク軸の回転速度を含み、前記所定値は、前記回転速度に対応する値であり、0rpm以上、かつ、10rpm以下である。
第4側面の制御装置によれば、制御部は、人力駆動力が第1人力駆動力以下の場合、クランク軸の回転速度が0rpm以上、かつ、10rpm以下になると、制御状態を第1制御状態に設定できる。
【0009】
本開示の第2から第4側面のいずれか1つに従う第5側面の制御装置において、前記クランク軸の回転角度を検出するクランク回転角度検出部をさらに備える。
第5側面の制御装置によれば、制御部は、クランク回転角度検出部によってクランク軸の回転角度を好適に検出できる。
【0010】
本開示の第1から第5側面のいずれか1つに従う第6側面の制御装置において、前記人力駆動車は、サスペンションを含み、前記パラメータは、前記サスペンションの変位量に関する。
第6側面の制御装置によれば、制御部は、サスペンションの変位量に関するパラメータに応じて、制御状態を第1制御状態に設定できる。
(【0011】以降は省略されています)
