公開番号2025136381
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034906
出願日2024-03-07
発明の名称地中給電設備
出願人大阪瓦斯株式会社
代理人弁理士法人R&C
主分類H02J 50/70 20160101AFI20250911BHJP(電力の発電,変換,配電)
要約【課題】走行路を移動する移動体の受電装置に地中から非接触で給電を行う地中給電設備を能率よくかつ安価に地中に設置できる状態で提供する。

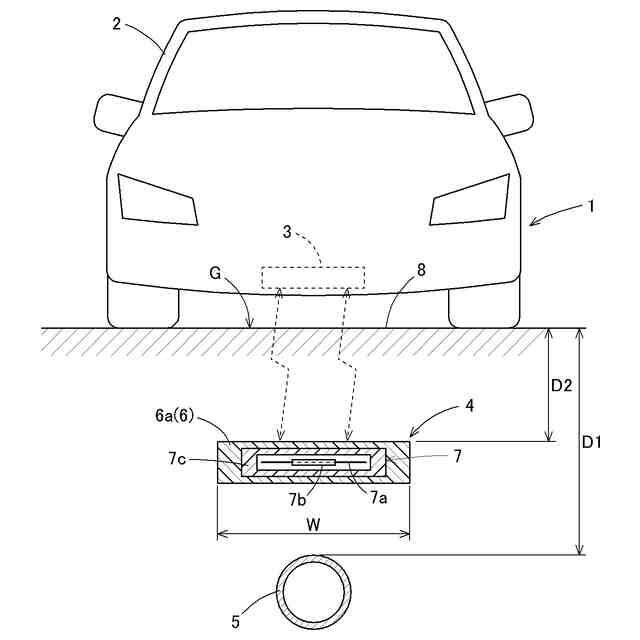

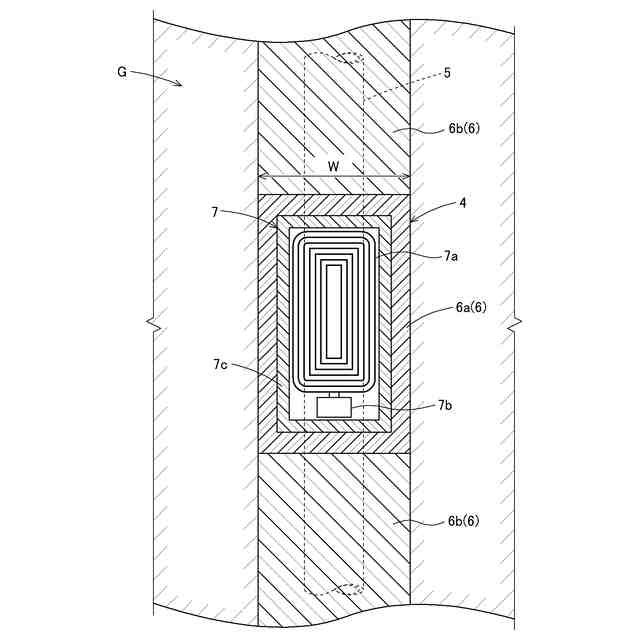

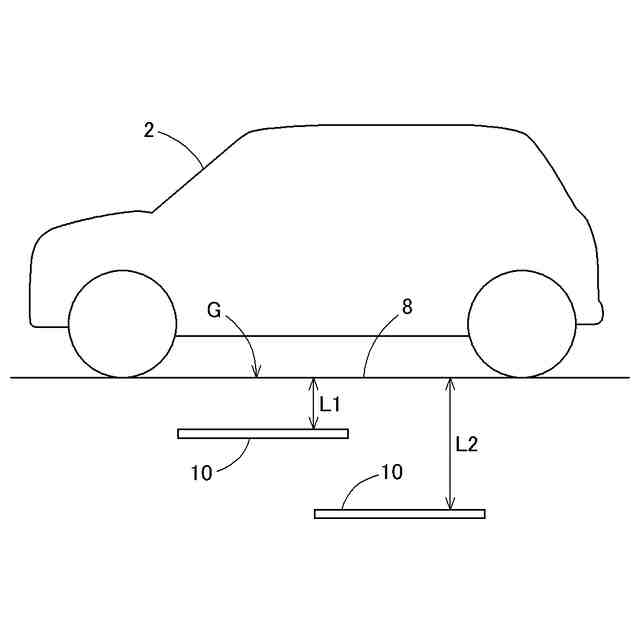

【解決手段】走行路Gを移動する移動体2に地中から非接触で給電する地中給電設備4は、移動体2に備えられた受電装置3に地中から非接触で給電を行う給電装置7を備えている。給電装置7は、地中配管5の直上方に位置させて走行路Gに埋設される地中配管用の防護部材6aに付設され、防護部材6aと共に走行路Gの地中に埋設される。
【選択図】図1
特許請求の範囲【請求項１】
走行路を移動する移動体に備えられた受電装置に地中から非接触で給電を行うように走行路に埋設される地中給電設備であって、
走行路に埋設された地中配管の直上方に位置させて走行路に埋設される地中配管用の防護部材と、
前記防護部材に付設され、前記防護部材と共に走行路に埋設されて前記受電装置に地中から非接触で給電する給電装置と、
が備えられている地中給電設備。
続きを表示（約 350 文字）【請求項２】
前記給電装置が前記防護部材の内部に埋め込まれている請求項１に記載の地中給電設備。
【請求項３】
前記防護部材は、樹脂製である請求項２に記載の地中給電設備。
【請求項４】
前記防護部材は、板状であり、

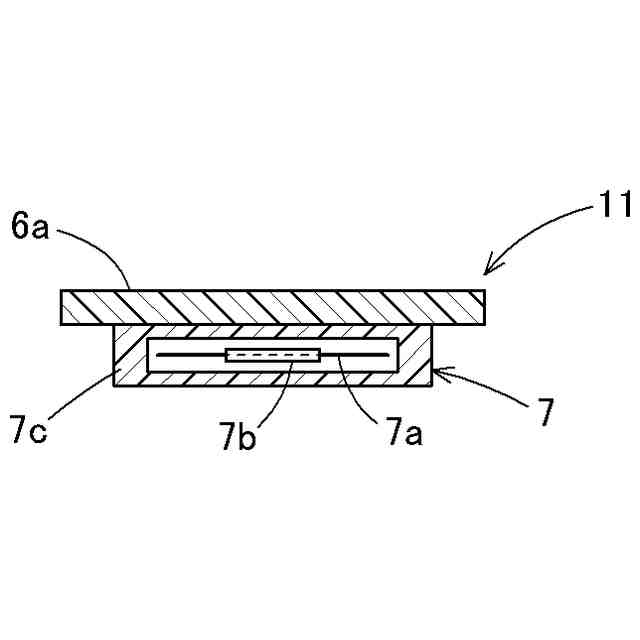

前記給電装置は、前記防護部材の下面側に付設されている請求項１に記載の地中給電設備。
【請求項５】
前記防護部材は、板状であり、

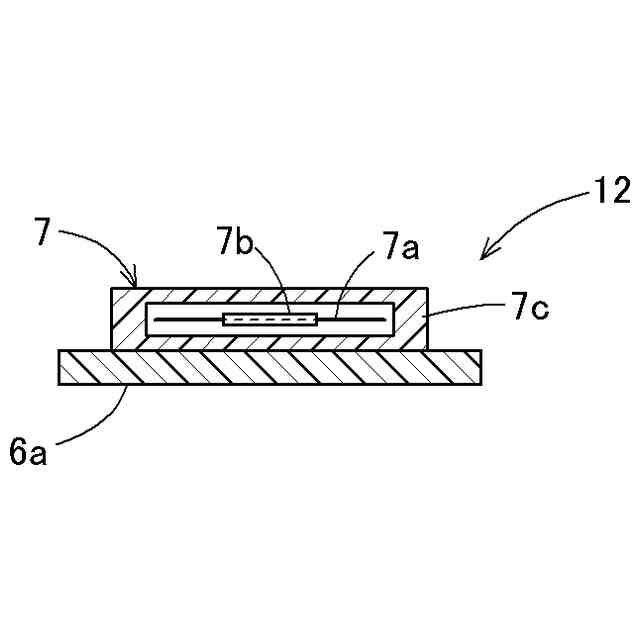

前記給電装置は、前記防護部材の上面側に付設されている請求項１に記載の地中給電設備。
【請求項６】
前記地中配管は、ガス管である請求項１または２に記載の地中給電設備。
【請求項７】
前記地中配管は、水道管である請求項１または２に記載の地中給電設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、走行路を移動する移動体に備えられた受電装置に地中から非接触で給電を行うように走行路に埋設される地中給電設備に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１に示されるように、電動車両に搭載される受電装置と、道路のアスファルト舗装に埋設された地中給電設備（給電装置）とを備え、地中給電設備から電動車両に搭載される受電装置に地中から非接触で電力が供給される走行中給電システムがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１６６７８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電動車両の走行距離を確保するのには、電動車両に搭載されるバッテリーを大容量化する、あるいは地中給電設備に高頻度でアプローチする必要がある。電池の大容量化が試行され、また高頻度での充電を可能にする地中給電設備の研究が進められている。しかし、特に、バスなどの大型車両においては、バッテリーの大型化がコスト高であるため、充電回数によって走行距離を確保することが検討されている。非接触で給電を行う給電システムに関する研究開発が進んでいるものの、コストの抑止や速やかな導入を可能にするのには、地中給電設備を走行路の地中に効率よくかつ安価に設置する必要がある。
【０００５】
本発明は、走行路の地中に効率よくかつ安価に設置できる地中給電設備を提供する。
【課題を解決するための手段】
【０００６】
本発明は、走行路を移動する移動体に備えられた受電装置に地中から非接触で給電を行うように走行路に埋設される地中給電設備であって、
走行路に埋設された地中配管の直上方に位置させて走行路に埋設される地中配管用の防護部材と、
前記防護部材に付設され、前記防護部材と共に走行路に埋設されて前記受電装置に地中から非接触で給電する給電装置と、
が備えられている。
【０００７】
地中配管を埋設する工事の一環としての工事で地中配管の直上方に防護部材が埋設され、後に掘削が行われた際、掘削具が防護部材に触れることによって地中配管の存在を認識させて地中配管の損傷を防ぐ防護が図られる。本構成によると、防護部材を埋設する作業が行われると、給電装置が防護部材と共に走行路に埋設されるので、地中給電設備を地中に設置するための特別な埋設作業を省略できる。つまり、地中給電設備の埋設のための特別な埋設作業をせずに効率よくかつ安価に地中給電設備を走行路の地中に設置できる。
【０００８】
本発明においては、
前記給電装置が前記防護部材の内部に埋め込まれていると好適である。
【０００９】
本構成によると、給電装置のカバー部材に防護部材を活用して給電装置を安価に保護できる。
【００１０】
本発明においては、
前記防護部材は、樹脂製であると好適である。
（【００１１】以降は省略されています）
