特許ウォッチ

公開番号2025136087
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034282
出願日2024-03-06
発明の名称金属膜片形成部材およびその製造方法
出願人星和電機株式会社,学校法人工学院大学
代理人弁理士法人あーく事務所
主分類C23C 18/14 20060101AFI20250911BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約【課題】1価の金属膜よりも飛躍的に優れた抗菌性を発揮することができる3価の金属膜を形成した金属膜片形成部材およびその製造方法を提供する。
【解決手段】金属錯体および金属塩からなる群から選ばれる少なくとも1種と、エチレンジアミンおよび/またはヘキサメチレンジアミンのモル割合が1.49%以上となされたアミンとの反応生成物を有する金属前駆体液が含有されてなる金属膜片形成用組成物を、基材に付着した後、乾燥させることで、基材の表面に、金属膜片を形成してなり、基材に金属膜片形成用組成物を付着させ、12時間以上の乾燥後、水蒸気量17.0g/cm³以下の雰囲気で280nmより短波長の紫外線を照射することで、X線光電子分光法(XPS)による3価の金属イオンのピークが他の価数の金属イオンのピークよりも大きく検出される金属膜片が、基材の表面に形成されてなる金属膜片形成部材である。

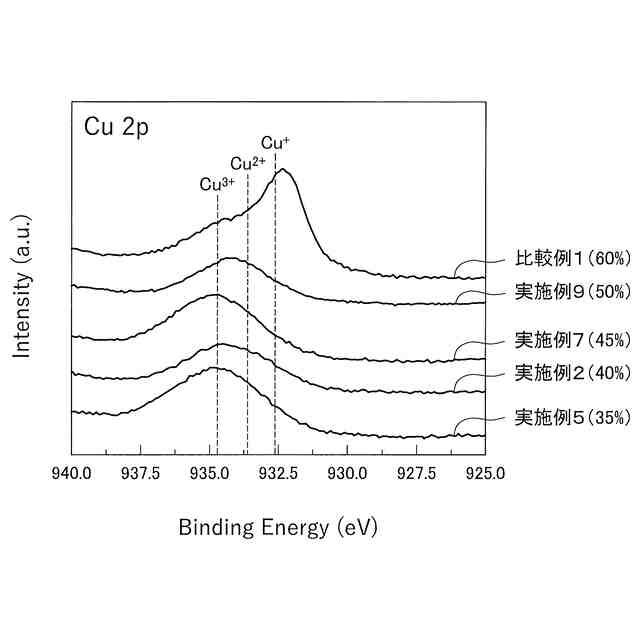

【選択図】図2
特許請求の範囲【請求項１】

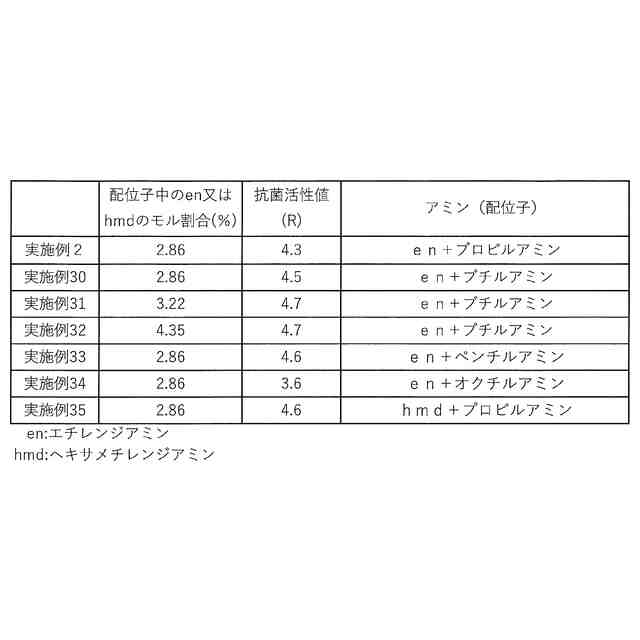

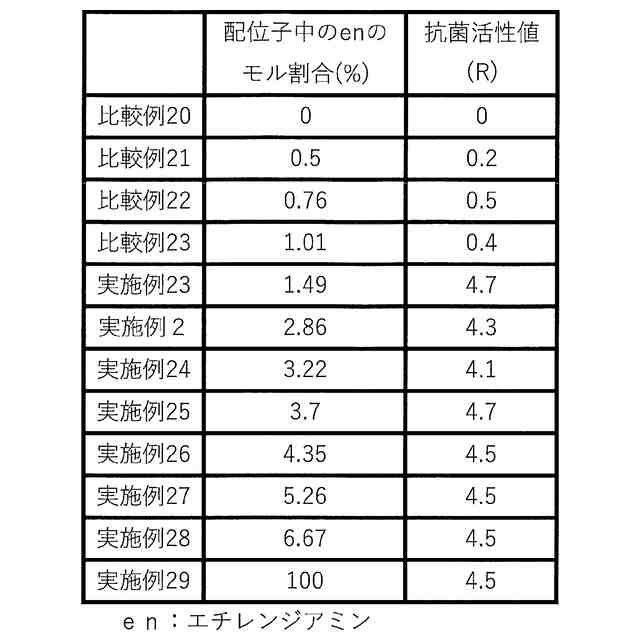

金属錯体および金属塩からなる群から選ばれる少なくとも１種と、エチレンジアミンおよび／またはヘキサメチレンジアミンのモル割合が１．４９％以上となされたアミンとの反応生成物を有する金属前駆体液が含有されてなる金属膜片形成用組成物を、基材に付着した後、乾燥させることで、基材の表面に、金属膜片を形成してなり、
基材に金属膜片形成用組成物を付着させ、１２時間以上の乾燥後、水蒸気量１７．０ｇ／ｃｍ
３
以下の雰囲気で２８０ｎｍより短波長の紫外線を照射することで、
Ｘ線光電子分光法（ＸＰＳ）による３価の金属イオンのピークが他の価数の金属イオンのピークよりも大きく検出される金属膜片が、基材の表面に形成されてなることを特徴とする金属膜片形成部材。
続きを表示（約 870 文字）【請求項２】
３０ｍｍ×３０ｍｍの大きさに切断し、殺菌処理した後、滅菌済みのシャーレに入れ、ＮＢＲＣ３９７２大腸菌をリン酸緩衝液で９×１０
５
～３×１０
６

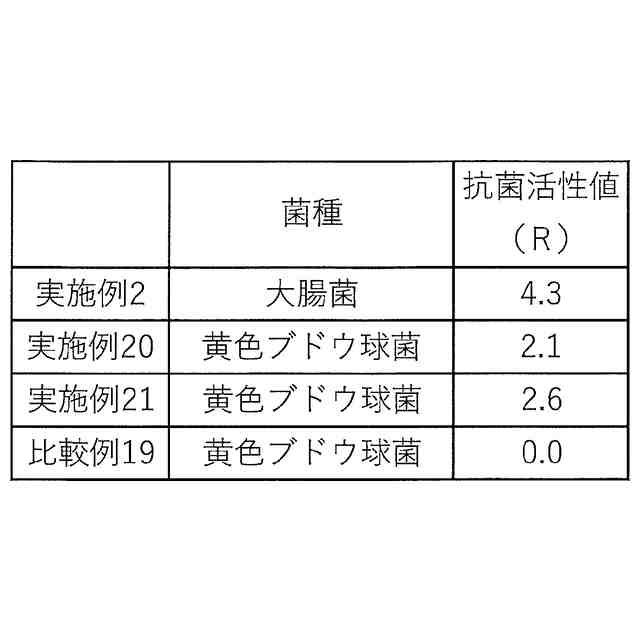

ｃｆｕ／ｍｌの濃度に調製した試験菌液を０．０５ｍｌ滴下し、３５±１℃で１０分間培養後、５ｍｌのＳＣＤＬＰ培地を用いて十分に洗い出しを行った後、段階希釈により１：１００００希釈水まで希釈し、各希釈菌液を寒天平板培養法により３５±１℃で４８時間培養した結果、得られる生菌数から算出される抗菌活性値（Ｒ）が２．０以上である請求項１に記載の金属膜片形成部材。
【請求項３】
金属錯体および金属塩からなる群から選ばれる少なくとも１種の金属が銅（Ｃｕ）となされた請求項１または２に記載の金属膜片形成部材。
【請求項４】
基材がＨＥＰＡフィルタとなされた請求項１または２に記載の金属膜片形成部材。
【請求項５】
Ｘ線光電子分光法（ＸＰＳ）による３価の金属イオンのピークが、他の価数の金属イオンのピークよりも大きく検出される金属膜片を、基材の表面に形成した金属膜片形成部材を製造する方法であって、
金属錯体および金属塩からなる群から選ばれる少なくとも１種とアミンとの反応生成物を有する金属前駆体液が含有されてなる金属膜片形成用組成物を、基材に付着させる工程と、
当該付着後の基材を、１２時間以上乾燥させる工程と、
当該乾燥後の基材を、水蒸気量１７．０ｇ／ｃｍ
３
以下の雰囲気で２８０ｎｍより短波長の紫外線を照射する工程と、
を具備することを特徴とする金属膜片形成部材の製造方法。
【請求項６】
金属錯体および金属塩からなる群から選ばれる少なくとも１種の金属として銅（Ｃｕ）を用いる請求項５に記載の金属膜片形成部材の製造方法。
【請求項７】
基材としてＨＥＰＡフィルタを用いる請求項５または６に記載の金属膜片形成部材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、基材の表面に、金属膜片を形成してなる金属膜片形成部材とその製造方法とに関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
一般に、基材の表面に金属膜を形成する方法としては、スパッタリング法、化学気相成長法等の気相法によるものや、電解メッキ法、無電解メッキ法等の液相法によるものが知られている。しかしながら、気相法による場合は、製膜に大がかりな装置を必要としたり、製膜する基材のサイズに制限がかかってしまったりすることとなり、液相法による場合は、結晶改善のための熱処理が必要になる。
【０００３】
そこで、従来より、金属錯体溶液を基材に塗布し、光エネルギーや熱エネルギーによって処理することで、金属酸化皮膜を得る分子プレカーサ法による金属膜形成方法が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特許第６９５３００６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上記従来の製膜方法の場合、例えば、銅の金属膜を形成する場合、１価の銅の金属膜が形成されるのが通常であって、３価の金属膜を形成する技術は確立されていなかった。
【０００６】
本発明者らは、鋭意研究の結果、３価の金属膜を形成する技術を確立することに成功し、かつ、この３価の金属膜は、１価の金属膜よりも飛躍的に優れた抗菌性を発揮することを確認した。
【課題を解決するための手段】
【０００７】

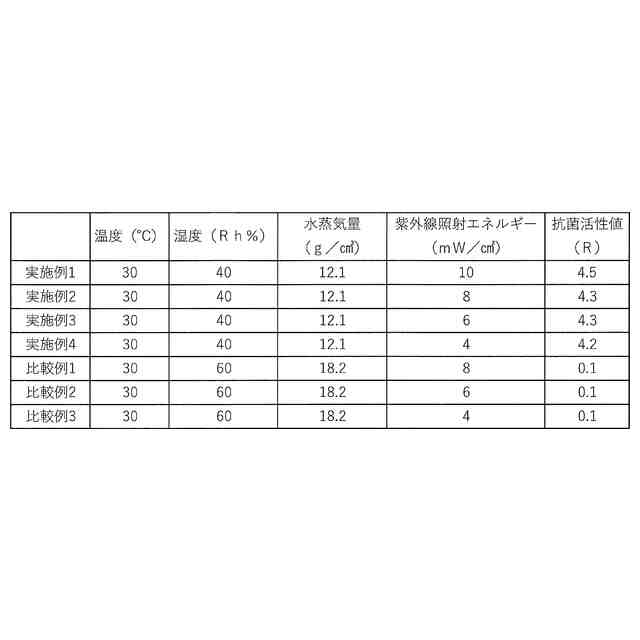

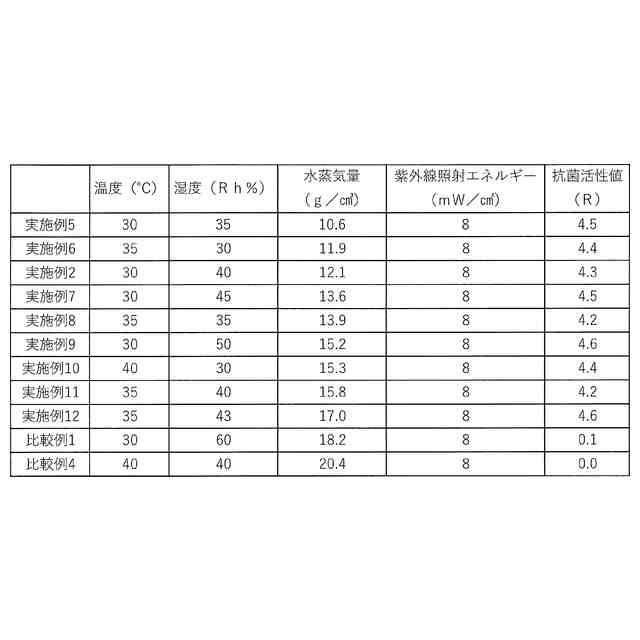

上記課題を解決するための本発明の金属膜片形成部材は、金属錯体および金属塩からなる群から選ばれる少なくとも１種と、エチレンジアミンおよび／またはヘキサメチレンジアミンのモル割合が１．４９％以上となされたアミンとの反応生成物が含有されてなる金属膜片形成用組成物を、基材に付着させた後、乾燥させることで、基材の表面に、金属膜片を形成してなり、基材に金属膜片形成用組成物を付着させ、１２時間以上の乾燥後、水蒸気量１７．０ｇ／ｃｍ
３
以下の雰囲気で２８０ｎｍより短波長の紫外線（ＵＶ－Ｃ）を照射することで、Ｘ線光電子分光法（ＸＰＳ）による３価の金属イオンのピークが他の価数の金属イオンのピークよりも大きく検出される金属膜片が、基材の表面に形成されてなるものである。
【０００８】

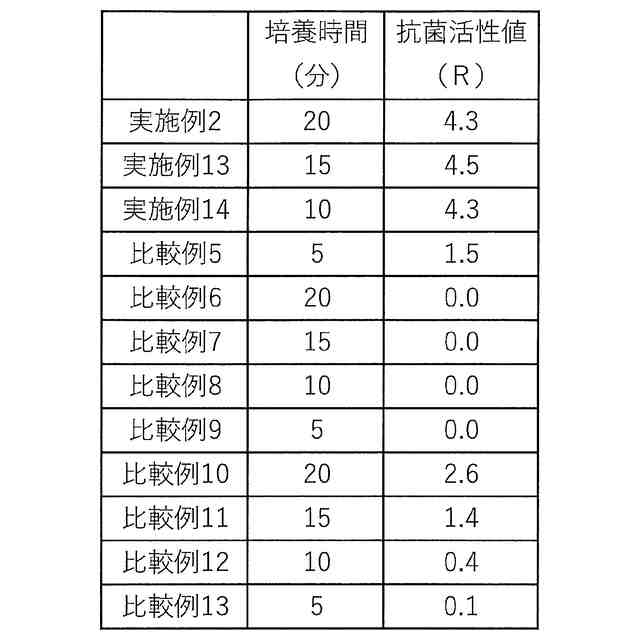

上記金属膜片形成部材は、３０ｍｍ×３０ｍｍの大きさに切断し、殺菌処理した後、滅菌済みのシャーレに入れ、ＮＢＲＣ３９７２大腸菌をリン酸緩衝液で９×１０
５
～３×１０
６
ｃｆｕ／ｍｌの濃度に調製した試験菌液を０．０５ｍｌ滴下し、３５±１℃で１０分間培養後、５ｍｌのＳＣＤＬＰ培地を用いて十分に洗い出しを行った後、段階希釈により１：１００００希釈水まで希釈し、各希釈菌液を寒天平板培養法により３５±１℃で４８時間培養した結果、得られる生菌数から算出される抗菌活性値（Ｒ）が２．０以上であってもよい。
【０００９】
上記金属膜片形成部材は、金属が銅（Ｃｕ）となされたものであってもよい。
【００１０】

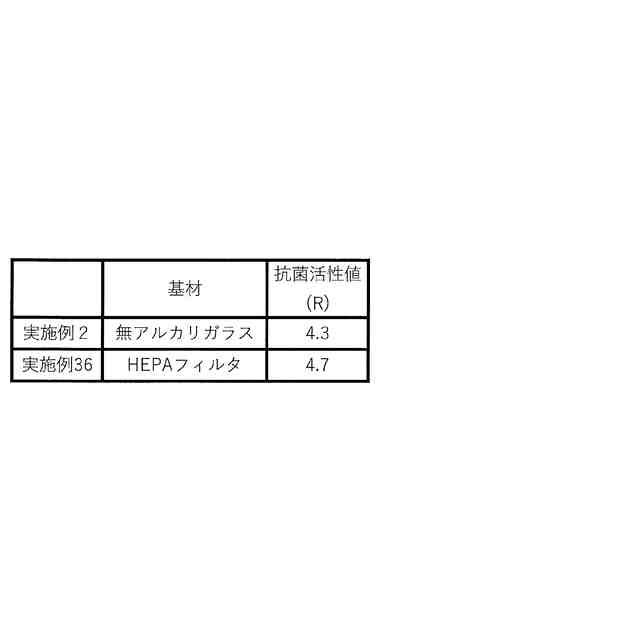

上記金属膜片形成部材は、基材がＨＥＰＡフィルタとなされたものであってもよい。
（【００１１】以降は省略されています）
