特許ウォッチ

公開番号2025135980
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034096
出願日2024-03-06
発明の名称放射線硬化型インクジェットインク組成物
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類C09D 11/30 20140101AFI20250911BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】臭気性に優れる放射線硬化型インクジェットインク組成物等を提供することを目的とする。
【解決手段】窒素含有単官能重合性化合物と、光開始剤とを含み、前記窒素含有単官能重合性化合物が、N-ビニルメチルオキサゾリジノン又はアクリロイルモルフォリンを含み、前記光開始剤が、分子量が500以上の高分子量光開始剤を含む、放射線硬化型インクジェットインク組成物。
【選択図】なし
特許請求の範囲【請求項１】
窒素含有単官能重合性化合物と、光開始剤とを含み、
前記窒素含有単官能重合性化合物が、Ｎ－ビニルメチルオキサゾリジノン又はアクリロイルモルフォリンを含み、
前記光開始剤が、分子量が５００以上の高分子量光開始剤を含む、
放射線硬化型インクジェットインク組成物。
続きを表示（約 1,500 文字）【請求項２】
前記高分子量光開始剤が、チオキサントン系開始剤、α－ヒドロキシケトン系開始剤、ケトスルホン酸系開始剤又はアミン系開始剤の何れか一種以上を含む、
請求項１に記載の放射線硬化型インクジェットインク組成物。
【請求項３】
前記光開始剤が、分子量が５００未満の低分子量光開始剤を含む、
請求項１に記載の放射線硬化型インクジェットインク組成物。
【請求項４】
前記高分子量光開始剤の含有量が、前記光開始剤の総量に対して、１５～１００質量％である、
請求項１に記載の放射線硬化型インクジェットインク組成物。
【請求項５】
前記高分子量光開始剤が、１－（４－［（４－ベンゾイルフェニル）チオ］フェニル）－２－メチル－２－［（４－メチルフェニル）スルホニル］－１－プロパン－１－オン、オリゴ－［２－ヒドロキシ－２－メチル－１－（４－（１－メチルビニル）フェニル）プロパノン、アルファ－［２－［（９－オキソ－９Ｈ－チオキサンテニル）オキシ］アセチル］－オメガ－［［２－［（９－オキソ－９Ｈ－チオキサンテニル）オキシ］アセチル］オキシ］ポリ（オキシ－１，４－ブタンジイル）、１，３－ジ（｛ａ－［１－クロロ－９－オキソ－９Ｈ－チオキサンテン－４－イル）オキシ］アセチルポリ［オキシ（１－メチルエチレン）］｝オキシ）－２，２－ビス（｛ａ－［１－メチルエチレン］｝オキシメチル）プロパン、１，３－ジ（｛－４－（ジメチルアミノ）ベンゾイルポリ［オキシ（１－メチルエチレン）］｝オキシ）－２，２－ビス（｛－４－（ジメチルアミノ）－ベンゾイルポリ［オキシ（１－メチルエチレン）］｝オキシメチル）プロパン及び｛ａ－４－（ジメチルアミノ）ベンゾイルポリ（オキシエチレン）－ポリ［オキシ（１－メチルエチレン）］－ポリ（オキシエチレン）｝４－ジメチルアミノ）ベンゾエートの混合物又はポリエチレングリコールジ（β－４－［４－（２－ジメチルアミノ－２－ベンジル）ブタオニルフェニル］ピペラジン）プロピオネートの何れか一種以上を含む、
請求項１に記載の放射線硬化型インクジェットインク組成物。
【請求項６】
前記低分子量光開始剤が、フェニルビス（２，４，６－トリメチルベンゾイル）ホスフィンオキシド、２－ヒドロキシ－１－［４－（４－（２－ヒドロキシ－２－メチルプロピオニル）フェノキシ）－フェニル］－２－メチルプロパン－１－オン、(メチルイミノ）ジエタン－２，１－ジイルビス［４－（ジメチルアミノ）－ベンゾエート］、フェニル（２，４，６－トリメチルベンゾイル）ホスフィン酸エチル又は２，４－ジエチルチオキサントンの何れか一種以上を含む、
請求項３に記載の放射線硬化型インクジェットインク組成物。
【請求項７】
環状エーテル含有単官能重合性化合物を含む、
請求項１に記載の放射線硬化型インクジェットインク組成物。
【請求項８】
水酸基含有重合性化合物を含む、
請求項１に記載の放射線硬化型インクジェットインク組成物。
【請求項９】
前記インクジェットインク組成物に含まれる各重合性化合物のガラス転移温度の加重平均が、２０～７０℃である、
請求項１に記載の放射線硬化型インクジェットインク組成物。
【請求項１０】
前記インクジェットインク組成物に含まれる単官能重合性化合物の総量が、前記インクジェットインク組成物に含まれる重合性化合物の総量に対して、５０質量％以上である、
請求項１に記載の放射線硬化型インクジェットインク組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、放射線硬化型インクジェットインク組成物に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
インクジェット記録方法は、比較的単純な装置で、高精細な画像の記録が可能であり、各方面で急速な発展を遂げている。その中で、放射線硬化型インクジェットインク組成物を用いた印刷方法について種々の検討がなされている。例えば、特許文献１には、ビニルメチルオキサゾリジノンを、インク組成物全体に対して５～５０質量％、及びガラス転移温度が１０℃以下の単官能の光重合性モノマーを、インク組成物全体に対して１０～５０質量％、さらに、色材、及び、光重合開始剤を含有する光硬化型インクジェット印刷用インク組成物が開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／１９９７６０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の光硬化型インクジェット印刷用インク組成物を用いて印刷を行うと、記録物の臭気性及び硬化性の両方について改善の余地があることがわかった。
【課題を解決するための手段】
【０００５】
本発明は、窒素含有単官能重合性化合物と、光開始剤とを含み、上記窒素含有単官能重合性化合物が、Ｎ－ビニルメチルオキサゾリジノン又はアクリロイルモルフォリンを含み、上記光開始剤が、分子量が５００以上の高分子量光開始剤を含む、放射線硬化型インクジェットインク組成物である。
【図面の簡単な説明】
【０００６】

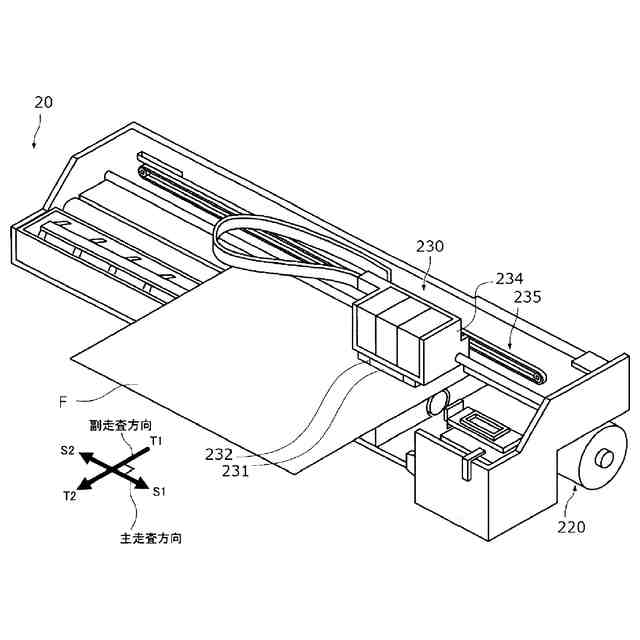

本実施形態で使用する記録装置の概略図である。
実施例の結果を示す表である。
実施例の結果を示す表である。
実施例の結果を示す表である。
実施例の結果を示す表である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態（以下、「本実施形態」という。）について詳細に説明するが、本発明はこれに限定されるものではなく、その要旨を逸脱しない範囲で様々な変形が可能である。
【０００８】
１．放射線硬化型インクジェットインク組成物
本実施形態の放射線硬化型インクジェットインク組成物は、窒素含有単官能重合性化合物と、光開始剤とを含み、上記窒素含有単官能重合性化合物が、Ｎ－ビニルメチルオキサゾリジノン又はアクリロイルモルフォリンを含み、上記光開始剤が、分子量が５００以上の高分子量光開始剤を含む。
【０００９】
軟包装材やシュリンクフィルム等の非吸収性記録媒体に対しては、放射線硬化型インクジェットインクを用いて記録が行われることが知られている。しかし、放射線硬化型インクジェットインク組成物を用いて印刷された記録物はインク由来の臭いが残りやすく、食品包装用途やその他軟包装用途など、低臭気性が要求される用途には用いにくいという問題があった。
【００１０】
そこで、本発明者らは、放射線硬化型インクジェットインク組成物において、高分子量の光開始剤を用いることにより、得られる記録物の臭いを低減できることを見出した。しかしながら、高分子量の光開始剤は、インク組成物の硬化性が十分でないことが発明者の研究開発により明らかとなった。
（【００１１】以降は省略されています）

関連特許
