特許ウォッチ

公開番号2025135945
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034044
出願日2024-03-06
発明の名称ポリアミド樹脂組成物、ポリアミド樹脂組成物の製造方法および成形体
出願人三井化学株式会社
代理人弁理士法人鷲田国際特許事務所
主分類C08L 77/06 20060101AFI20250911BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)

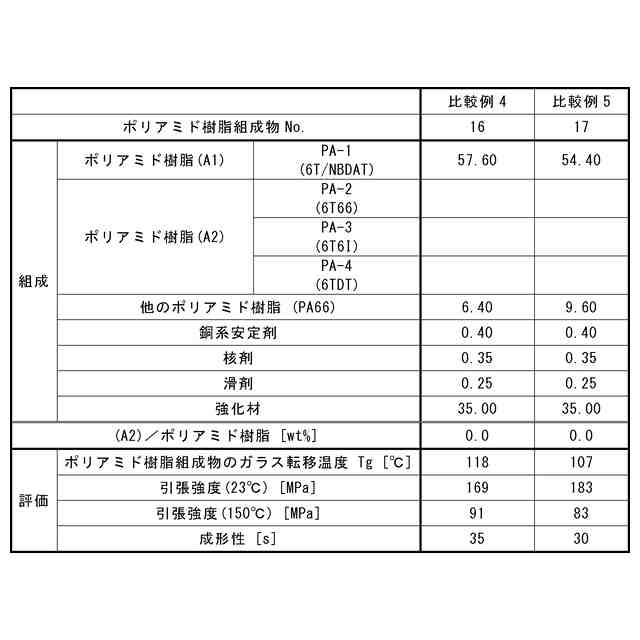

要約【課題】ガラス転移温度および高温下での引張強度が高められ、且つ成形時間を短縮できるポリアミド樹脂組成物およびその成形体を提供すること。
【解決手段】ジカルボン酸に由来する成分単位とノルボルナンジアミンに由来する成分単位とを含む結晶性ポリアミド(A1)と、結晶性ポリアミド(A2)と、を含む組成物。ポリアミド(A1)および(A2)は、同じ芳香族または脂環式ジカルボン酸に由来する成分単位を有し、かつ同じ直鎖状または分岐鎖状のジアミンに由来する成分単位を有する。結晶性ポリアミド(A2)は、上記ジアミンのモル分率が結晶性ポリアミド(A1)よりも高い。結晶性ポリアミド樹脂(A2)の含有量は、ポリアミド樹脂中、5質量%以上60質量%以下である。
【選択図】なし
特許請求の範囲【請求項１】
ジカルボン酸に由来する成分単位（Ａ１ａ）と、ジアミンに由来する成分単位（Ａ１ｂ）と、を含む結晶性ポリアミド樹脂（Ａ１）と、
ジカルボン酸に由来する成分単位（Ａ２ａ）と、ジアミンに由来する成分単位（Ａ２ｂ）と、を含む結晶性ポリアミド樹脂（Ａ２）と、を含むポリアミド樹脂組成物であって、
前記ジアミンに由来する成分単位（Ａ１ｂ）は、前記ジアミンに由来する成分単位（Ａ１ｂ）の総モル数に対して１０モル％以上５０モル％未満の、ノルボルナンジアミンに由来する成分単位（Ａ１ｂ１）と、前記ジアミンに由来する成分単位（Ａ１ｂ）の総モル数に対して５０モル％以上９０モル％以下の、炭素数４以上１８以下の直鎖状または分岐鎖状の脂肪族ジアミンに由来する成分単位（Ａ１ｂ２）と、を含み、
前記ジアミンに由来する成分単位（Ａ２ｂ）は、炭素数４以上１８以下の直鎖状または分岐鎖状の脂肪族ジアミンに由来する成分単位（Ａ２ｂ２）を含み、
前記ジアミンに由来する成分単位（Ａ２ｂ）における前記脂肪族ジアミンに由来する成分単位（Ａ１ｂ２）のモル分率は、前記ジアミンに由来する成分単位（Ａ１ｂ）における前記脂肪族ジアミンに由来する成分単位（Ａ２ｂ２）のモル分率よりも高く、
前記ジカルボン酸に由来する成分単位（Ａ１ａ）および前記ジカルボン酸に由来する成分単位（Ａ２ａ）は、同じ芳香族ジカルボン酸または同じ脂環式ジカルボン酸に由来する成分単位を含み、
前記ジアミンに由来する成分単位（Ａ１ｂ２）および前記ジアミンに由来する成分単位（Ａ２ｂ２）は、同じジアミンに由来する成分単位を含み、
前記結晶性ポリアミド樹脂（Ａ２）の含有量は、前記ポリアミド樹脂組成物に含まれるポリアミド樹脂の全質量に対して、５質量％以上６０質量％以下である、
ポリアミド樹脂組成物。
続きを表示（約 1,600 文字）【請求項２】
前記結晶性ポリアミド樹脂（Ａ２）は、前記ジアミンに由来する成分単位（Ａ２ｂ）が、前記脂肪族ジアミンに由来する成分単位（Ａ１ｂ１）のみを含む、
請求項１に記載のポリアミド樹脂組成物。
【請求項３】
前記結晶性ポリアミド樹脂（Ａ２）は、成分単位に含まれるアミド結合部位が成分単位の主骨格を挟んで直線上に並んだ構造を有する成分単位のみを含む、
請求項１に記載のポリアミド樹脂組成物。
【請求項４】
前記結晶性ポリアミド樹脂（Ａ２）の含有量は、前記ポリアミド樹脂組成物に含まれるポリアミド樹脂の全質量に対して、５質量％以上３０質量％以下である、
請求項３に記載のポリアミド樹脂組成物。
【請求項５】
前記芳香族ジカルボン酸は、テレフタル酸またはナフタレンジカルボン酸である、
請求項１に記載のポリアミド樹脂組成物。
【請求項６】
前記脂肪族ジアミンは、１，４－ジアミノンブタン、１，６－ジアミノヘキサン、１，９－ジアミノノナン、１，１０－ジアミノデカン、２－メチル－１，５－ジアミノペンタン、および２－メチル－１，８－ジアミノオクタンからなる群から選択される少なくとも一つのジアミンである、
請求項１に記載のポリアミド樹脂組成物。
【請求項７】
前記結晶性ポリアミド樹脂（Ａ２）は、ポリアミド６Ｔ６６、ポリアミド６ＴＤＴ、およびポリアミド６Ｔ６Ｉからなる群から選択されるポリアミド樹脂である、
請求項１に記載のポリアミド樹脂組成物。
【請求項８】
前記結晶性ポリアミド樹脂（Ａ２）は、ポリアミド６Ｔ６６である、
請求項７に記載のポリアミド樹脂組成物。
【請求項９】
ジカルボン酸に由来する成分単位（Ａ１ａ）と、ジアミンに由来する成分単位（Ａ１ｂ）と、を含む結晶性ポリアミド樹脂（Ａ１）と、ジカルボン酸に由来する成分単位（Ａ２ａ）と、ジアミンに由来する成分単位（Ａ２ｂ）と、を含む結晶性ポリアミド樹脂（Ａ２）と、を溶融混錬する工程を含み、
前記ジアミンに由来する成分単位（Ａ１ｂ）は、前記ジアミンに由来する成分単位（Ａ１ｂ）の総モル数に対して１０モル％以上５０モル％未満の、ノルボルナンジアミンに由来する成分単位（Ａ１ｂ１）と、前記ジアミンに由来する成分単位（Ａ１ｂ）の総モル数に対して５０モル％以上９０モル％以下の、炭素数４以上１８以下の直鎖状または分岐鎖状の脂肪族ジアミンに由来する成分単位（Ａ１ｂ２）と、を含み、
前記ジアミンに由来する成分単位（Ａ２ｂ）は、炭素数４以上１８以下の直鎖状または分岐鎖状の脂肪族ジアミンに由来する成分単位（Ａ２ｂ２）を含み、
前記ジアミンに由来する成分単位（Ａ２ｂ）における前記脂肪族ジアミンに由来する成分単位（Ａ２ｂ１）のモル分率は、前記ジアミンに由来する成分単位（Ａ１ｂ）における前記脂肪族ジアミンに由来する成分単位（Ａ２ｂ２）のモル分率よりも高く、
前記ジカルボン酸に由来する成分単位（Ａ１ａ）および前記ジカルボン酸に由来する成分単位（Ａ２ａ）は、同じ芳香族ジカルボン酸または同じ脂環式ジカルボン酸に由来する成分単位を含み、
前記ジアミンに由来する成分単位（Ａ１ｂ２）および前記ジアミンに由来する成分単位（Ａ２ｂ２）は、同じ脂肪族ジアミンに由来する成分単位を含み、
前記結晶性ポリアミド樹脂（Ａ２）の配合量は、ポリアミド樹脂の全質量に対して、５質量％以上６０質量％以下である、
ポリアミド樹脂組成物の製造方法。
【請求項１０】
請求項１～８のいずれか一項に記載のポリアミド樹脂組成物を成形してなる、成形体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリアミド樹脂組成物、ポリアミド樹脂組成物の製造方法および成形体に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
従来より、成形材料として、ポリアミド樹脂組成物が知られている。ポリアミド樹脂組成物は、例えば、自動車用部品、電気・電子用部品などの種々の部品の材料として広く用いられており、成形体の機械的強度に優れることが知られている。特に、ノルボルナンジアミンに由来する成分単位を含むポリアミド樹脂を含むポリアミド樹脂組成物は、ガラス転移温度が高く、耐熱性に優れることが知られている。
【０００３】
たとえば、特許文献１～３には、ノルボルナンジアミンなどの特定の構造を有するジアミンに由来する成分単位を含む結晶性ポリアミドを用いたポリアミド樹脂組成物が開示されている。特許文献１～３によれば、上記ポリアミド樹脂組成物を用いることで、成形体の、高温下での引張強度が良好であったとされている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２２／０１４３９０号
国際公開第２０２３／１３６２０５号
国際公開第２０２３／１３６２０７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１～３に記載のような、ノルボルナンジアミンに由来する成分単位を含むポリアミド樹脂には、ポリアミド樹脂組成物を成形して成形体を製造する際の成形時間にさらなる改善が求められていた。
【０００６】
本発明の目的は、ノルボルナンジアミンに由来する成分単位を含むポリアミド樹脂を含むポリアミド樹脂組成物において、ガラス転移温度および高温下での引張強度が高められ、且つ成形時間を短縮できるポリアミド樹脂組成物およびその成形体を提供することである。
【課題を解決するための手段】
【０００７】
上記課題を解決するための、本発明の一態様は、下記［１］～［８］のポリアミド樹脂組成物に関する。
［１］ジカルボン酸に由来する成分単位（Ａ１ａ）と、ジアミンに由来する成分単位（Ａ１ｂ）と、を含む結晶性ポリアミド樹脂（Ａ１）と、
ジカルボン酸に由来する成分単位（Ａ２ａ）と、ジアミンに由来する成分単位（Ａ２ｂ）と、を含む結晶性ポリアミド樹脂（Ａ２）と、を含むポリアミド樹脂組成物であって、
前記ジアミンに由来する成分単位（Ａ１ｂ）は、前記ジアミンに由来する成分単位（Ａ１ｂ）の総モル数に対して１０モル％以上５０モル％未満の、ノルボルナンジアミンに由来する成分単位（Ａ１ｂ１）と、前記ジアミンに由来する成分単位（Ａ１ｂ）の総モル数に対して５０モル％以上９０モル％以下の、炭素数４以上１８以下の直鎖状または分岐鎖状の脂肪族ジアミンに由来する成分単位（Ａ１ｂ２）と、を含み、
前記ジアミンに由来する成分単位（Ａ２ｂ）は、炭素数４以上１８以下の直鎖状または分岐鎖状の脂肪族ジアミンに由来する成分単位（Ａ２ｂ２）を含み、
前記ジアミンに由来する成分単位（Ａ２ｂ）における前記脂肪族ジアミンに由来する成分単位（Ａ１ｂ２）のモル分率は、前記ジアミンに由来する成分単位（Ａ１ｂ）における前記脂肪族ジアミンに由来する成分単位（Ａ２ｂ２）のモル分率よりも高く、
前記ジカルボン酸に由来する成分単位（Ａ１ａ）および前記ジカルボン酸に由来する成分単位（Ａ２ａ）は、同じ芳香族ジカルボン酸または同じ脂環式ジカルボン酸に由来する成分単位を含み、
前記ジアミンに由来する成分単位（Ａ１ｂ２）および前記ジアミンに由来する成分単位（Ａ２ｂ２）は、同じジアミンに由来する成分単位を含み、
前記結晶性ポリアミド樹脂（Ａ２）の含有量は、前記ポリアミド樹脂組成物に含まれるポリアミド樹脂の全質量に対して、５質量％以上６０質量％以下である、
ポリアミド樹脂組成物。
［２］前記結晶性ポリアミド樹脂（Ａ２）は、前記ジアミンに由来する成分単位（Ａ２ｂ）が、前記脂肪族ジアミンに由来する成分単位（Ａ１ｂ１）のみを含む、
［１］に記載のポリアミド樹脂組成物。
［３］前記結晶性ポリアミド樹脂（Ａ２）は、成分単位に含まれるアミド結合部位が成分単位の主骨格を挟んで直線上に並んだ構造を有する成分単位のみを含む、
［１］または［２］に記載のポリアミド樹脂組成物。
［４］前記結晶性ポリアミド樹脂（Ａ２）の含有量は、前記ポリアミド樹脂組成物に含まれるポリアミド樹脂の全質量に対して、５質量％以上３０質量％以下である、
［３］に記載のポリアミド樹脂組成物。
［５］前記芳香族ジカルボン酸は、テレフタル酸またはナフタレンジカルボン酸である、
［１］～［４］のいずれかに記載のポリアミド樹脂組成物。
［６］前記脂肪族ジアミンは、１，４－ジアミノンブタン、１，６－ジアミノヘキサン、１，９－ジアミノノナン、１，１０－ジアミノデカン、２－メチル－１，５－ジアミノペンタン、および２－メチル－１，８－ジアミノオクタンからなる群から選択される少なくとも一つのジアミンである、
［１］～［５］のいずれかに記載のポリアミド樹脂組成物。
［７］前記結晶性ポリアミド樹脂（Ａ２）は、ポリアミド６Ｔ６６、ポリアミド６ＴＤＴ、およびポリアミド６Ｔ６Ｉからなる群から選択されるポリアミド樹脂である、
［１］～［６］のいずれかに記載のポリアミド樹脂組成物。
［８］前記結晶性ポリアミド樹脂（Ａ２）は、ポリアミド６Ｔ６６である、
［７］に記載のポリアミド樹脂組成物。
【０００８】
上記課題を解決するための、本発明の別の態様は、下記［９］のポリアミド樹脂組成物の製造方法に関する。
［９］ジカルボン酸に由来する成分単位（Ａ１ａ）と、ジアミンに由来する成分単位（Ａ１ｂ）と、を含む結晶性ポリアミド樹脂（Ａ１）と、ジカルボン酸に由来する成分単位（Ａ２ａ）と、ジアミンに由来する成分単位（Ａ２ｂ）と、を含む結晶性ポリアミド樹脂（Ａ２）と、を溶融混錬する工程を含み、
前記ジアミンに由来する成分単位（Ａ１ｂ）は、前記ジアミンに由来する成分単位（Ａ１ｂ）の総モル数に対して１０モル％以上５０モル％未満の、ノルボルナンジアミンに由来する成分単位（Ａ１ｂ１）と、前記ジアミンに由来する成分単位（Ａ１ｂ）の総モル数に対して５０モル％以上９０モル％以下の、炭素数４以上１８以下の直鎖状または分岐鎖状の脂肪族ジアミンに由来する成分単位（Ａ１ｂ２）と、を含み、
前記ジアミンに由来する成分単位（Ａ２ｂ）は、炭素数４以上１８以下の直鎖状または分岐鎖状の脂肪族ジアミンに由来する成分単位（Ａ２ｂ２）を含み、
前記ジアミンに由来する成分単位（Ａ２ｂ）における前記脂肪族ジアミンに由来する成分単位（Ａ２ｂ１）のモル分率は、前記ジアミンに由来する成分単位（Ａ１ｂ）における前記脂肪族ジアミンに由来する成分単位（Ａ２ｂ２）のモル分率よりも高く、
前記ジカルボン酸に由来する成分単位（Ａ１ａ）および前記ジカルボン酸に由来する成分単位（Ａ２ａ）は、同じ芳香族ジカルボン酸または同じ脂環式ジカルボン酸に由来する成分単位を含み、
前記ジアミンに由来する成分単位（Ａ１ｂ２）および前記ジアミンに由来する成分単位（Ａ２ｂ２）は、同じ脂肪族ジアミンに由来する成分単位を含み、
前記結晶性ポリアミド樹脂（Ａ２）の配合量は、ポリアミド樹脂の全質量に対して、５質量％以上６０質量％以下である、
ポリアミド樹脂組成物の製造方法。
【０００９】
上記課題を解決するための、本発明の別の態様は、下記［１０］の成形体に関する。
［１０］［１］～［８］のいずれかに記載のポリアミド樹脂組成物を成形してなる、成形体。
【発明の効果】
【００１０】
本発明によれば、ガラス転移温度および高温下での引張強度が高められ、且つ成形時間を短縮できるポリアミド樹脂組成物およびその成形体が提供される。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
