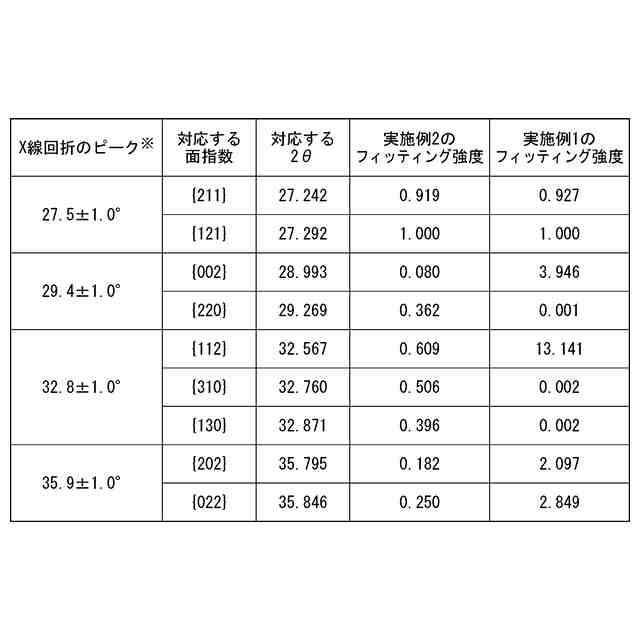

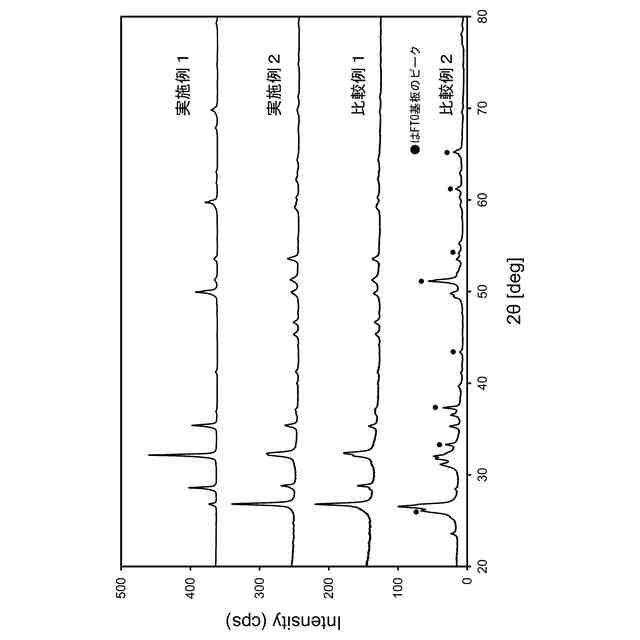

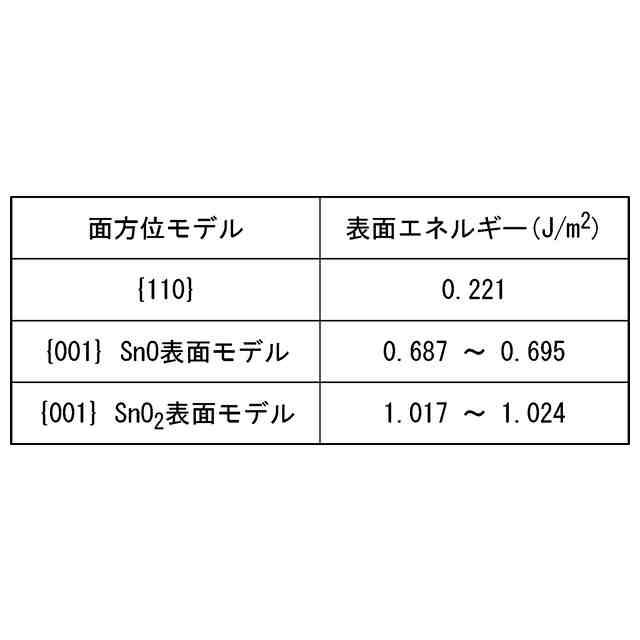

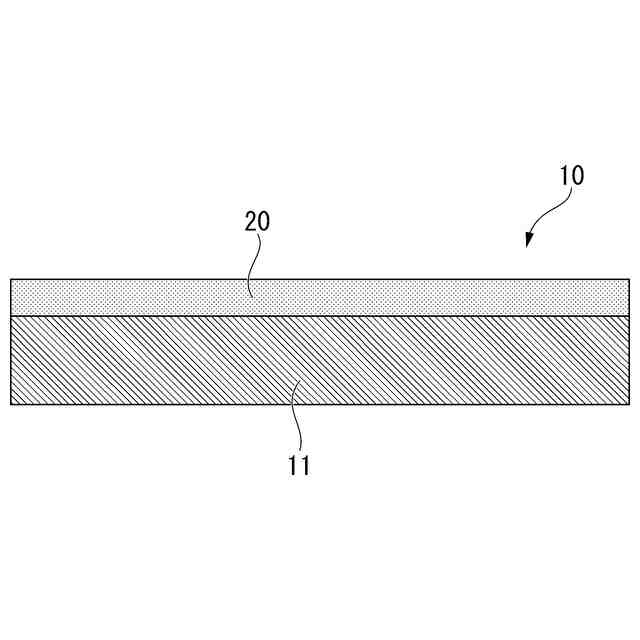

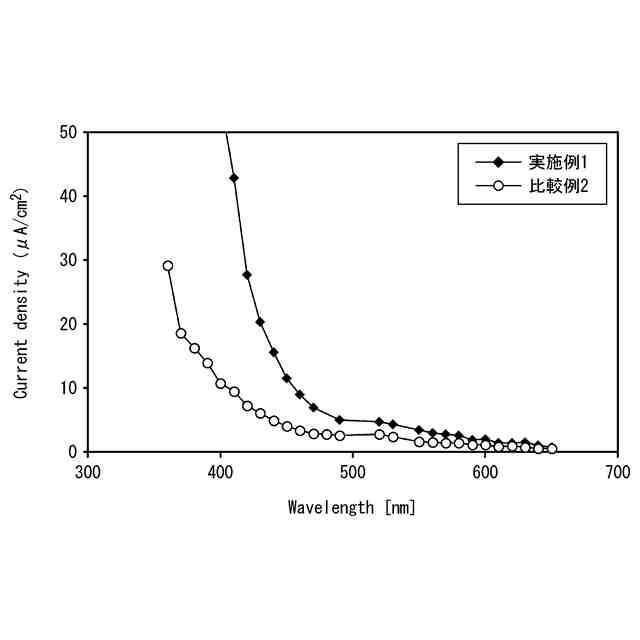

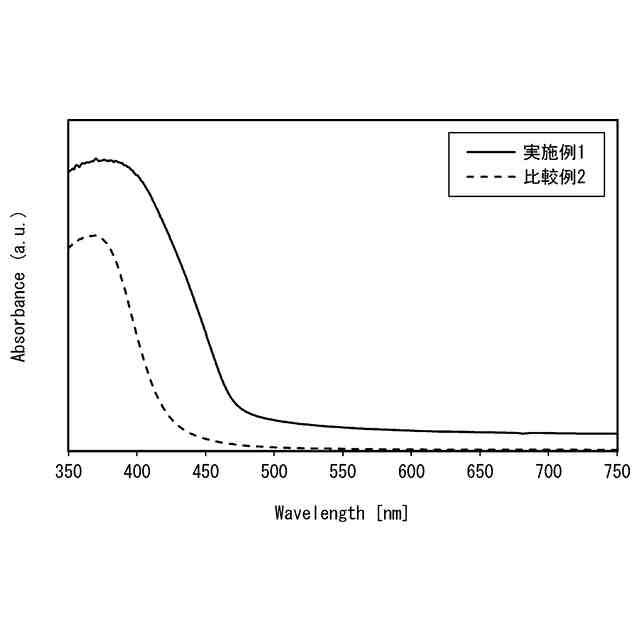

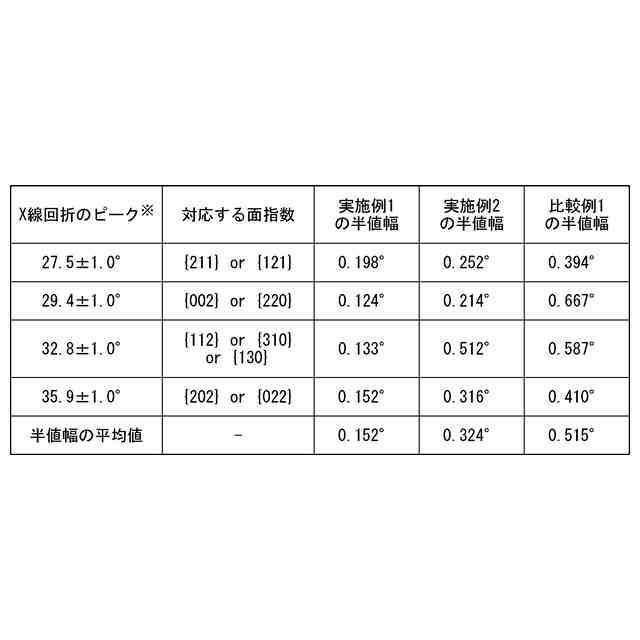

発明の詳細な説明【技術分野】 【０００１】 本発明は、Ｓｎ酸化物からなる光機能材料、この光機能材料を有する光機能材料付き基板に関するものである。 続きを表示（約 1,800 文字）【背景技術】 【０００２】 上述のＳｎ酸化物は、紫外線照射によって光触媒活性を示す材料であり、光エネルギーによる有用物質製造や環境浄化関連分野、太陽電池、光センサ分野において使用される光機能材料として使用されている。 ここで、Ｓｎ酸化物は、可視光域における吸収率が低いことから、可視光域で使用した場合に十分な光学特性を発揮することができないおそれがあった。 【０００３】 そこで、例えば、特許文献１においては、可視光域における光学特性に優れた光機能材料として、２価の無機スズ塩と、チタン（IV）およびジルコニウム（IV）からなる群より選択されるｄ－ブロック金属のアルコキシドとを、アルカリ条件下で水熱処理することによって形成されるスズ／ｄ－ブロック金属複合体材料が開示されている。 【０００４】 ここで、特許文献１に開示されているように、可視光域における光学特性を向上させるために、Ｓｎ，Ｏ以外の添加元素を添加する場合には、製造工程が複雑となり、製造コストが高くなるといった問題があった。特に、有害元素や高価な希少元素を添加する場合には、これらの元素の管理が難しく、製造コストがさらに高くなる傾向にある。 【０００５】 そこで、非特許文献１に開示されているように、Ｓｎ，Ｏ以外の元素の含有量が少なくても、可視光域における光学特性に優れたＳｎ酸化物からなる光機能材料が提案されている。このＳｎ酸化物の化学組成はＳｎ ３ Ｏ ４ で構成され、単斜晶（monoclinic）の結晶構造を有している。 【０００６】 一方、特許文献２および非特許文献２には、前記単斜晶の結晶構造とは異なる直方晶（orthorhombic）のＳｎ ３ Ｏ ４ が報告されている。これらの先行例によると、Ｓｎ酸化物の結晶構造を直方晶に制御することで、単斜晶のＳｎ ３ Ｏ ４ よりも広範な可視光域の波長の光を吸収でき、従来のＳｎ酸化物よりも優れた光学特性を有する光機能材料が提案されている。 【先行技術文献】 【特許文献】 【０００７】 特許第４２４０３１０号公報 特開２０２３－１１４８１７号公報 【非特許文献】 【０００８】 M. Manikandan, T. Tanabe, P. Li, S. Ueda, G. V. Ramesh, R. Kodiyath, J. Wang, T. Hara, A. Dakshanamoorthy, S. Ishihara, K. Ariga, J. Ye, N. Umezawa, H. Abe, " Photocatalytic Water Splitting under Visible Light by Mixed-Valence Sn3O4"; ACS Appl. Mater. Interfaces, 6, 3790 (2014). Y. Liu, A. Yamaguchi, Y. Yang, A. N. E. Aisnada, S. Uchida, H. Abe, S. Ueda, K. Yamaguchi, T. Tanabe, M. Miyauchi, "Synthesis and characterization of the orthorhombic Sn3O4 polymorph"; Angew. Chem. Int. Ed., 62, e20230640 (2023). 【発明の概要】 【発明が解決しようとする課題】 【０００９】 特許文献２および非特許文献２に記載されたＳｎ酸化物からなる光機能材料においては、上述のように、可視光域における光吸収特性に優れており、可視光域で使用した場合であっても光触媒活性を示すことになる。 ここで、上述のＳｎ酸化物からなる光機能材料においては、さらなる光触媒特性の向上が求められている。 【００１０】 この発明は、前述した事情に鑑みてなされたものであって、Ｓｎ酸化物で構成され、可視光に対しても特に優れた光触媒性能を発現することが可能な光機能材料、および、光機能材料付き基板を提供することを目的とする。 【課題を解決するための手段】 （【００１１】以降は省略されています）
特許ウォッチbot のツイートを見る
この特許をJ-PlatPat（特許庁公式サイト）で参照する
特許ウォッチ
