公開番号2025135048
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024032608
出願日2024-03-05
発明の名称磁気ディスク装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人個人
主分類G11B 33/12 20060101AFI20250910BHJP(情報記憶)
要約【課題】本発明が解決しようとする課題は、HDDの筐体側面にPCB配置を可能とするコネクタを搭載したディスク装置を提供することである。
【解決手段】実施形態のディスク装置は、複数の磁気ディスクと、複数の磁気ディスクを回転させるよう構成されたスピンドルモータと、筐体を有する。筐体は、スピンドルモータが取り付けられた底壁と、底壁と一体成型された側壁とを有する。更に、側壁に取り付けられた第1の基板と、第1の基板に取り付けられた外部機器と接続する第1のコネクタとを有する。第1のコネクタは、少なくとも一部が底壁と対向している第1面と、前記第1面と交差する第2面とを有するハウジング部を有する。前記第1面および前記第2面のうち少なくとも一方に接して設けられたコンタクト部を有し、外部機器と電気的に接続するための一端と、第1のコネクタ直下に設けられた他端を有する。
【選択図】図5
特許請求の範囲【請求項１】
複数の磁気ディスクと、
前記複数の磁気ディスクを回転させるよう構成されたスピンドルモータと、
前記スピンドルモータが取り付けられた底壁と、
前記底壁と一体成型された側壁と、
を有する筐体と、
前記側壁に取り付けられた第１の基板と、
前記第１の基板に取り付けられた外部機器と接続する第１のコネクタと、
を有し、
前記第１のコネクタは、
少なくとも一部が前記底壁と対向している第１面と、前記第１面と交差する第２面とを有するハウジング部と、
前記第１面および前記第２面のうち少なくとも一方に接して設けられたコンタクト部と、
を有し、
前記コンタクト部は、
前記外部機器と電気的に接続するための一端と、
前記第１のコネクタの直下に設けた他端と、
を有するディスク装置。
続きを表示（約 650 文字）【請求項２】
前記第１のコネクタは、ＳＡＳ規格及びＳＡＴＡ規格の内、少なくとも一方に準拠するコネクタである請求項１に記載のディスク装置。
【請求項３】
前記コンタクト部は、前記一端と前記他端との間に湾曲部をさらに有し、前記湾曲部は曲率を有する、請求項１又は２に記載のディスク装置。
【請求項４】
前記第１の基板は、前記側壁と対向する第３の面を有し、前記第１のコネクタは前記第３の面にはんだで電気的に接続されている請求項１に記載のディスク装置。
【請求項５】
前記コンタクト部は、前記湾曲部と前記他端との間に屈曲した屈曲部をさらに有する、請求項３に記載のディスク装置。
【請求項６】
前記第１の基板に、前記第１のコネクタが収容される第１の凹部が設けられた請求項１のディスク装置。
【請求項７】
前記第１のコネクタの両端は、ねじが挿通される取付部を有している請求項１に記載のディスク装置。
【請求項８】
前記取付部は第１の基板と前記筐体との間に位置している請求項７に記載のディスク装置。
【請求項９】
前記取付部と前記第１の基板には共通のねじが挿通し、前記筐体に固定される請求項８に記載のディスク装置。
【請求項１０】
前記第１のコネクタと前記筐体は直接接し、前記第１のコネクタは前記取付部に挿通されたねじにより前記筐体に固定される請求項７に記載のディスク装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、磁気ディスク装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ＨＤＤ（ＨａｒｄＤｉｓｋＤｒｉｖｅ）のようなディスク装置において、複数の磁気ディスク、ＳＰＭ（ＳｐｉｎｄｌｅＭｏｔｏｒ）、ヘッドアセンブリ等の電子部品が筐体内部に収容される。この筐体の底面には、筐体内部に収容された電子部品や、ＨＤＤを接続する外部機器と電気的に接続できるＰＣＢ（ＰｒｉｎｔｅｄＣｉｒｃｕｉｄＢｏａｒｄ）が搭載される。
【０００３】
ＨＤＤの大容量化に伴い、筐体の厚みが大きくなると、筐体側面の面積もＰＣＢ搭載面として活用できるため、製品仕様に応じて搭載面を選択できる自由な設計が求められる。
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第２０２１／０４０７５５０号明細書
米国特許出願公開第２０２３／００８７５９２号明細書
米国特許出願公開第２０２２／０２１４８２９号明細書
米国特許出願公開第２０２３／００８８９１４号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、ＨＤＤの筐体側面にＰＣＢ配置を可能とするコネクタを搭載したディスク装置を提供することである。
【課題を解決するための手段】
【０００６】
実施形態のディスク装置は、複数の磁気ディスクと、複数の磁気ディスクを回転させるよう構成されたスピンドルモータと、筐体を有する。筐体は、スピンドルモータが取り付けられた底壁と、底壁と一体成型された側壁とを有する。更に、側壁に取り付けられた第１の基板と、第１の基板に取り付けられた外部機器と接続するの第１のコネクタとを有する。第１のコネクタは、少なくとも一部が底壁と対向している第１面と、前記第１面と交差する第２面とを有するハウジング部を有する。前記第１面および前記第２面のうち少なくとも一方に接して設けられたコンタクト部を有し、外部機器と電気的に接続するための一端と、第１のコネクタ直下に設けられた他端を有する。
【図面の簡単な説明】
【０００７】

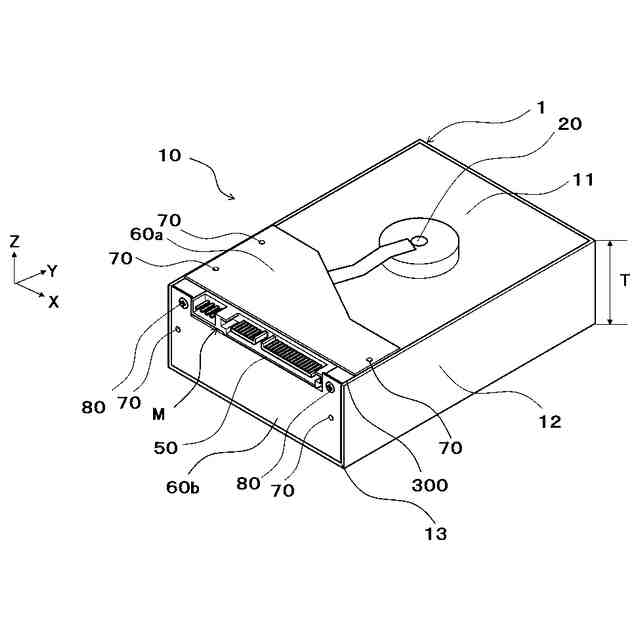

第１の実施形態に係るＨＤＤの斜視図。

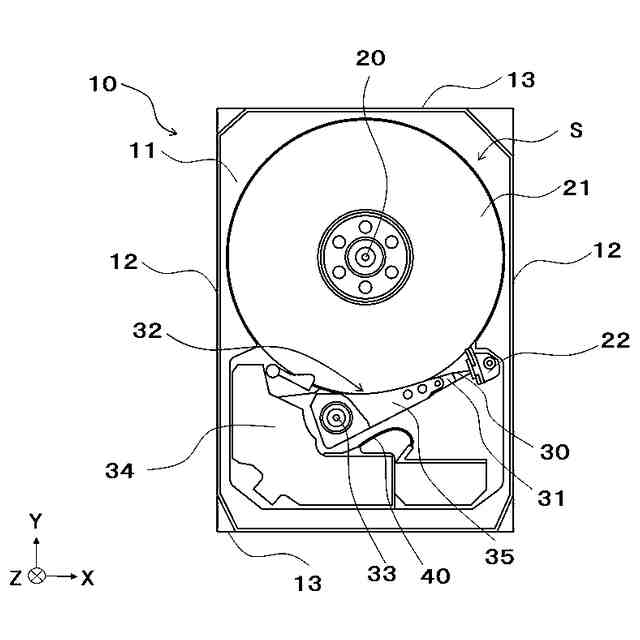

第１の実施形態に係るＨＤＤの平面図。

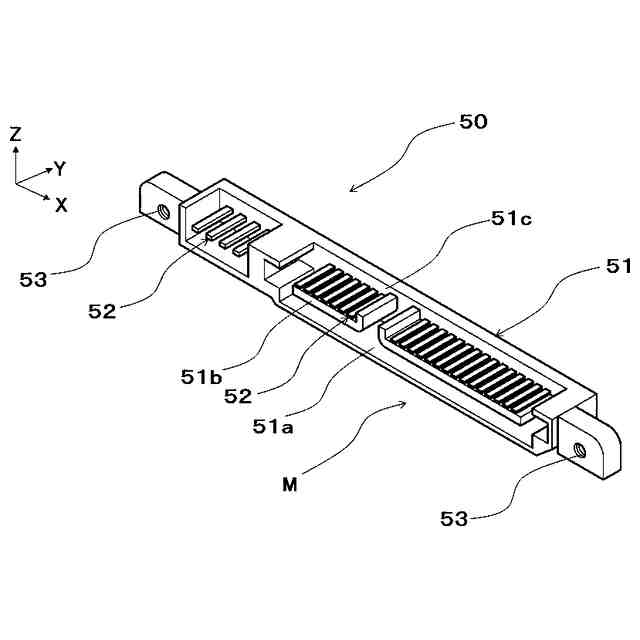

Ｉ／Ｆコネクタの斜視図。

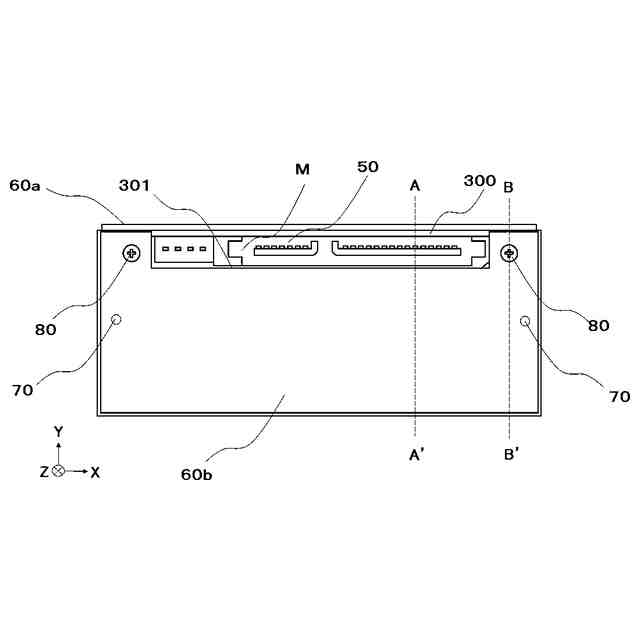

第１の実施形態に係るＨＤＤのＸ－Ｚ平面図。

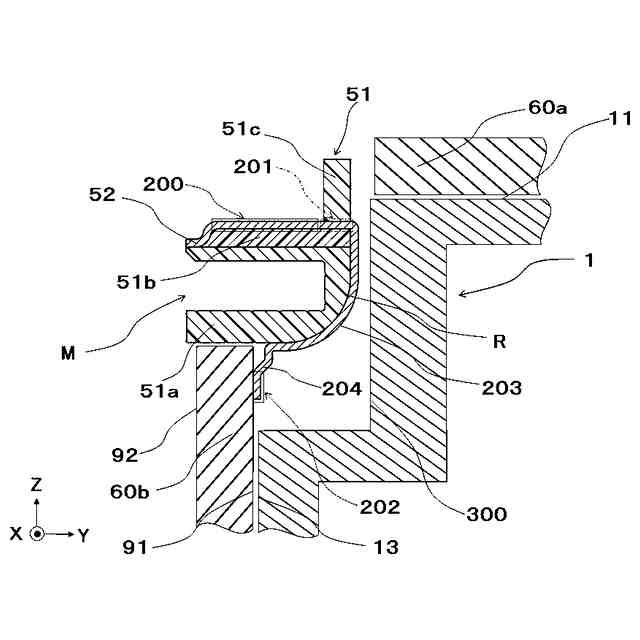

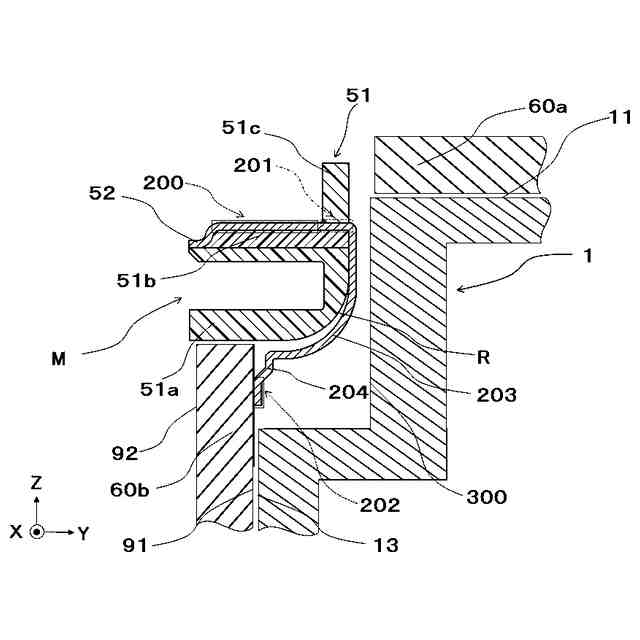

第１の実施形態の一例に係るＡ－Ａ’断面図。
第１の実施形態の一例に係るＡ－Ａ’断面図。

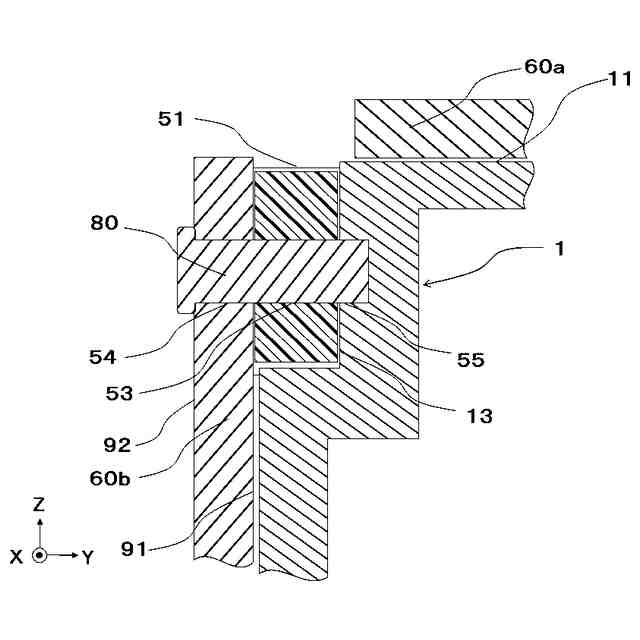

第１の実施形態に係るＢ－Ｂ’断面図。

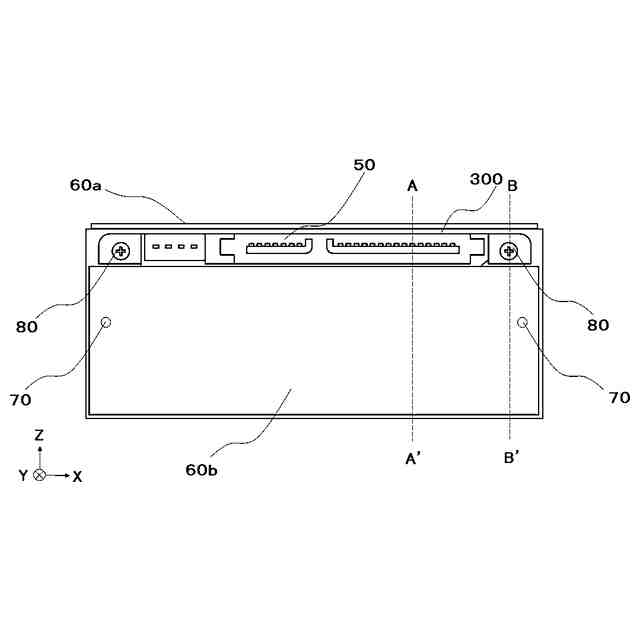

第２の実施形態に係るＨＤＤのＸ－Ｚ平面図。

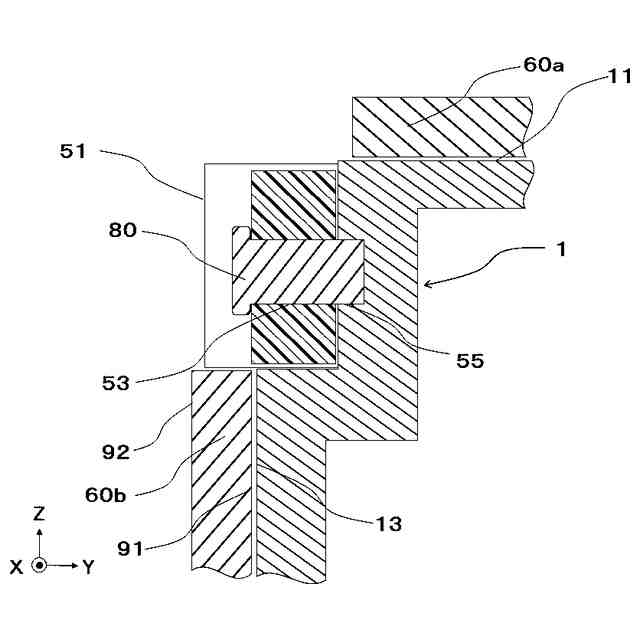

第２の実施形態に係るＢ－Ｂ’断面図。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について、図面を参照しながら説明する。この説明に際し、全図にわたり、共通する部分には共通する符号を付す。各図面に示されるように、本明細書において、便宜上、Ｘ軸、Ｙ軸及びＺ軸が定義される。Ｘ軸とＹ軸とＺ軸とは、互いに直交する。ＨＤＤ１０が矩形の場合、Ｘ軸はＨＤＤ１０の短辺方向、Ｙ軸はＨＤＤ１０の長辺方向に沿って設けられる。Ｚ軸は、ＨＤＤ１０の厚さ方向に沿って設けられる。
【０００９】
また、説明のためにＨＤＤ１０の図示しないトップカバーから底壁に向かうＺ方向を「上」又は「＋Ｚ方向」、その反対を「下」又は「－Ｚ方向」と言う。
【００１０】
尚、本実施形態は、本発明を限定するものではなく、図面の寸法比率は、図示の比率に限定されるものではない。
（【００１１】以降は省略されています）
