公開番号2025134973
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2025110126,2021156491
出願日2025-06-30,2021-09-27
発明の名称シールカバー
出願人住友電装株式会社
代理人個人,個人,個人
主分類F16J 15/06 20060101AFI20250909BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】シールドカバーに対するシール部材の取付作業性を向上させることが可能な技術を提供する。
【解決手段】第1ネジは、第1シール部材の中央から、第1シール部材と第2シール部材との並び方向の一方側にずれた位置に取り付けられている。第1シール部材は、シールドカバーを第1クリアランスがある状態で貫通し、第1シール部材の回転を規制する突起部を有する。突起部は、第1シール部材の中央から並び方向の他方側にずれて位置する。突起部は、シールドカバーの表面の凹面に設けられた開口から前記シールドカバーの外側に突出する。
【選択図】図1
特許請求の範囲【請求項１】
第１開口部と、前記第１開口部と並ぶ第２開口部とを有する取付対象に取り付けられ、前記第１開口部及び前記第２開口部を覆うシールカバーであって、
前記第１開口部に嵌まって前記第１開口部をシールする第１シール部を有する第１シール部材と、
前記第２開口部に嵌まって前記第２開口部をシールする第２シール部を有し、前記第１シール部材と並ぶ第２シール部材と、
前記第１シール部材及び前記第２シール部材が取り付けられ、前記取付対象に固定され、第１貫通孔及び第２貫通孔を有するシールドカバーと、
前記シールドカバーの前記第１貫通孔に挿通されて前記第１シール部材に取り付けられている第１ネジと、
前記シールドカバーの前記第２貫通孔に挿通されて前記第２シール部材に取り付けられている第２ネジと
を備え、
前記第１ネジは、前記第１シール部材の中央から、前記第１シール部材と前記第２シール部材との並び方向の一方側にずれた位置に取り付けられ、
前記第１シール部材は、前記シールドカバーを第１クリアランスがある状態で貫通し、前記第１シール部材の回転を規制する突起部を有し、
前記突起部は、前記第１シール部材の中央から前記並び方向の他方側にずれて位置し、
前記突起部は、前記シールドカバーの表面の凹面に設けられた開口から前記シールドカバーの外側に突出する、シールカバー。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載のシールカバーであって、
前記開口は、前記突起部の突出方向での中央よりも根本側を取り囲む、シールカバー。
【請求項３】
請求項１又は請求項２に記載のシールカバーであって、
前記第１シール部材に取り付けられ、前記取付対象への前記シールカバーの取り付けを保証するインターロックコネクタを備え、
前記第１貫通孔の内側に第２クリアランスが存在し、
前記取付対象は、前記インターロックコネクタと嵌合する相手側コネクタを有し、
前記相手側コネクタに対する前記インターロックコネクタの嵌合方向に交差する平面を一平面とした場合において、前記第１シール部材は、前記第１クリアランスに応じて、前記一平面に沿って前記シールドカバーに対して相対移動可能である、シールカバー。
【請求項４】
請求項１から請求項３のいずれか１項に記載のシールカバーであって、
前記第１シール部材に取り付けられ、前記取付対象への前記シールカバーの取り付けを保証するインターロックコネクタを備え、
前記インターロックコネクタは、前記並び方向において前記第１ネジより前記第１シール部材の中央に近い位置に取り付けられ、
前記第１ネジは、前記第１シール部材の中央から前記並び方向の一方側にずれた位置に取り付けられる、シールカバー。
【請求項５】
請求項４に記載のシールカバーであって、
前記第１シール部材は、前記インターロックコネクタを保持する保持部を有し、
前記保持部は、前記第１シールカバーの中央部に位置する、シールカバー。
【請求項６】
請求項１から請求項５のいずれか１項に記載のシールカバーであって、
前記第２ネジは、前記第２シール部材の中央に取り付けられ、
前記第２シール部材の回り止め構造を備える、シールカバー。
【請求項７】
請求項１から請求項６のいずれか１項に記載のシールカバーであって、
前記第１シール部材に取り付けられ、前記取付対象への前記シールカバーの取り付けを保証するインターロックコネクタを備え、
前記取付対象は、前記インターロックコネクタと嵌合する相手側コネクタを有し、
前記相手側コネクタに対する前記インターロックコネクタの嵌合方向に交差する平面を一平面とした場合において、前記取付対象は、前記一平面に沿った方向における前記シールカバーの取付位置を規制する、前記嵌合方向と反対方向に突出する規制ピンを有し、
前記インターロックコネクタは、前記第１シール部材に対して前記一平面に沿って相対移動可能に前記第１シール部材に取り付けられ、
前記シールドカバーは、前記規制ピンが挿通される第３貫通孔を有し、
前記嵌合方向に沿った方向における前記第１シール部材の寸法は、前記規制ピンが前記第３貫通孔に挿通され、かつ前記インターロックコネクタの先端が前記相手側コネクタに嵌まり始めた状態において前記第１シール部が前記第１開口部に嵌まらない寸法に設定されている、シールカバー。

発明の詳細な説明【技術分野】
【０００１】
本開示は、シールカバーに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、ケース等の取付対象の開口部を覆うシールカバーが記載されている。特許文献１のシールカバーは、取付対象の開口部に嵌まる部分を有するシール部材（特許文献１では嵌合部として説明されている）と、当該シール部材が取り付けられ、取付対象に固定されるシールドケースとを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－９１８０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のシールカバーでは、シール部材がその中央でシールドケースに取り付けられている。このため、シール部材をシールドカバーに取り付ける取付作業を行う作業者は、シール部材が本来の取付姿勢に対して１８０度回転した状態で取付作業を行わないように注意する必要がある。
【０００５】
そこで、シールドカバーに対するシール部材の取付作業性を向上させることが可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のシールカバーは、第１開口部と、前記第１開口部と並ぶ第２開口部とを有する取付対象に取り付けられ、前記第１開口部及び前記第２開口部を覆うシールカバーであって、前記第１開口部に嵌まって前記第１開口部をシールする第１シール部を有する第１シール部材と、前記第２開口部に嵌まって前記第２開口部をシールする第２シール部を有し、前記第１シール部材と並ぶ第２シール部材と、前記第１シール部材及び前記第２シール部材が取り付けられ、前記取付対象に固定され、第１貫通孔及び第２貫通孔を有するシールドカバーと、前記シールドカバーの前記第１貫通孔に挿通されて前記第１シール部材に取り付けられている第１ネジと、前記シールドカバーの前記第２貫通孔に挿通されて前記第２シール部材に取り付けられている第２ネジとを備え、前記第１ネジは、前記第１シール部材の中央から、前記第１シール部材と前記第２シール部材との並び方向の一方側にずれた位置に取り付けられ、前記第１シール部材は、前記シールドカバーを第１クリアランスがある状態で貫通し、前記第１シール部材の回転を規制する突起部を有し、前記突起部は、前記第１シール部材の中央から前記並び方向の他方側にずれて位置し、前記突起部は、前記シールドカバーの表面の凹面に設けられた開口から前記シールドカバーの外側に突出する。
【発明の効果】
【０００７】
本開示によれば、シールドカバーに対する第１シール部材の取付作業性が向上する。
【図面の簡単な説明】
【０００８】

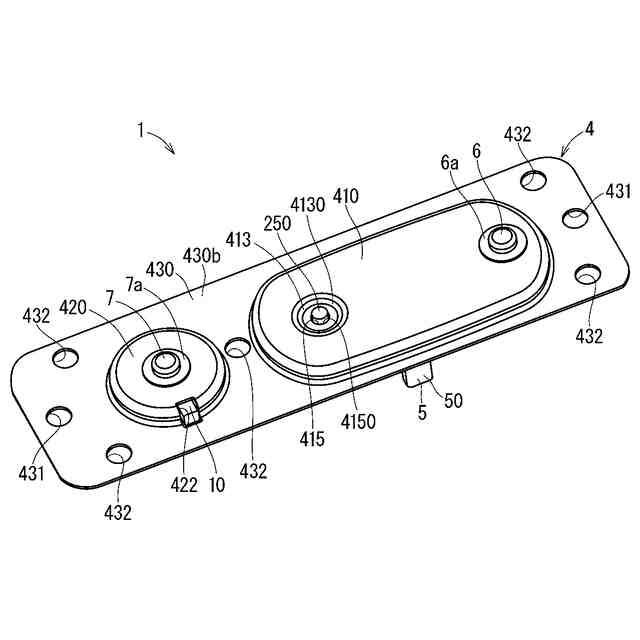

図１はシールカバーの一例を示す概略斜視図である。

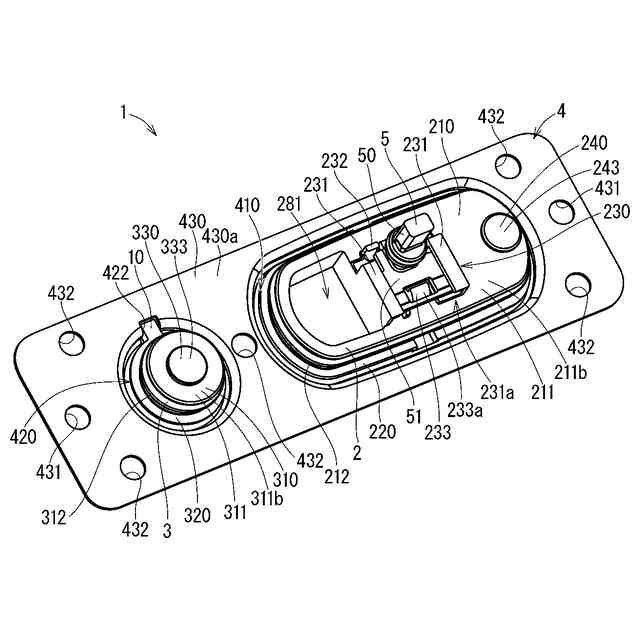

図２はシールカバーの一例を示す、図１の反対側からの概略斜視図である。

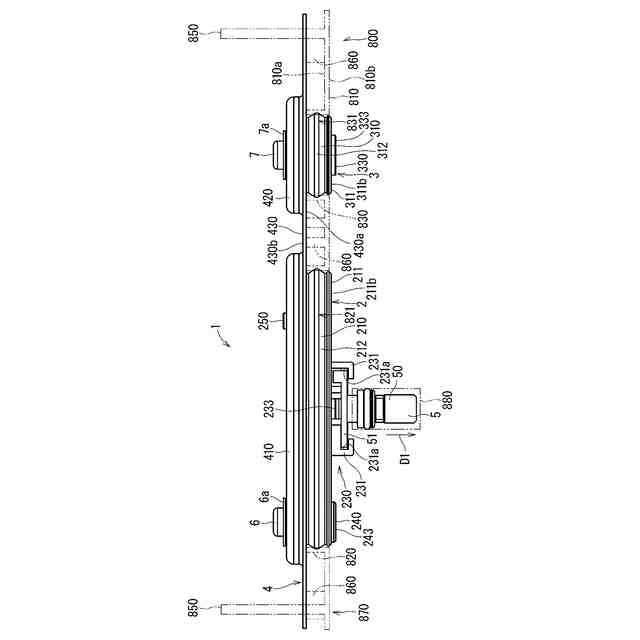

図３はシールカバーの一例を示す概略側面図である。

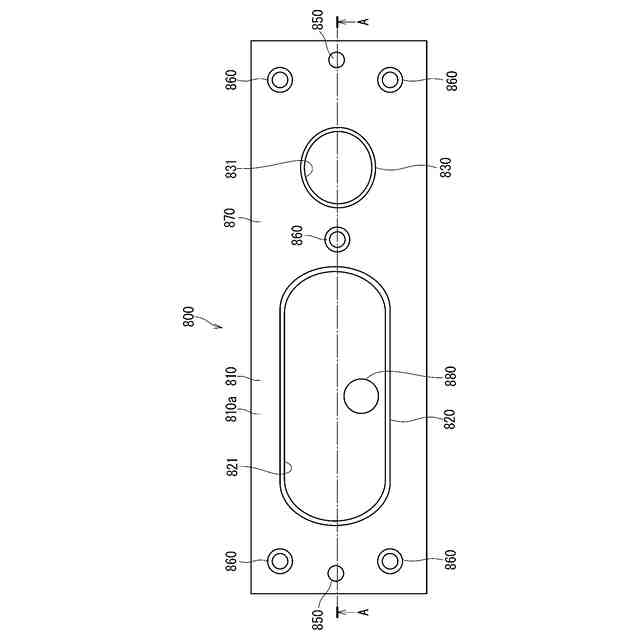

図４は取付対象の一例を示す概略平面図である。

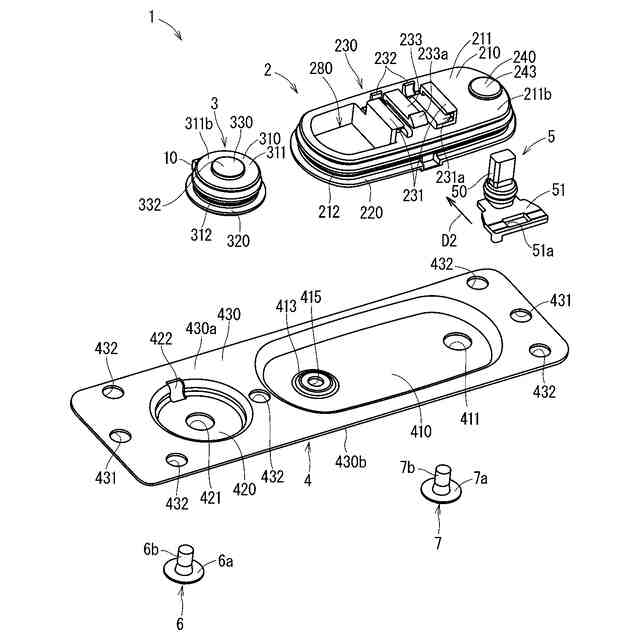

図５はシールカバーの一例を示す概略分解斜視図である。

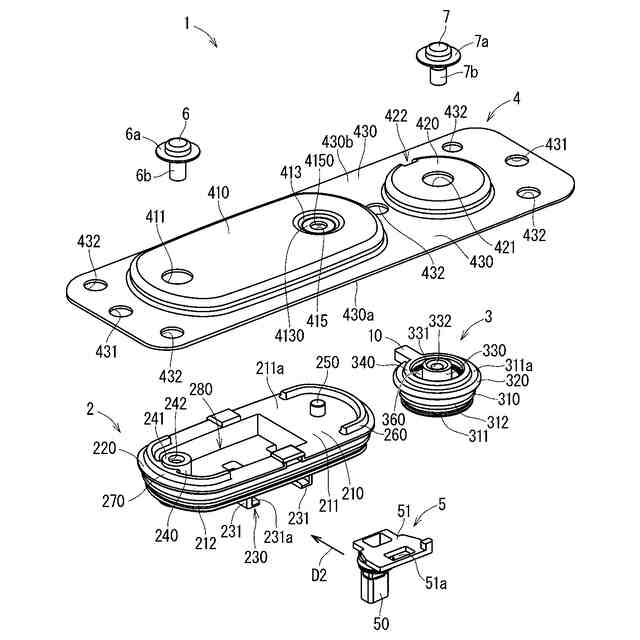

図６はシールカバーの一例を示す、図５の反対側からの概略分解斜視図である。

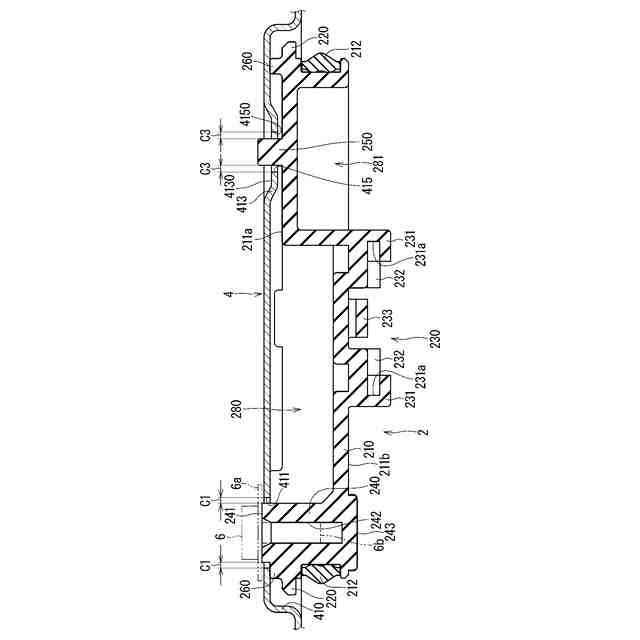

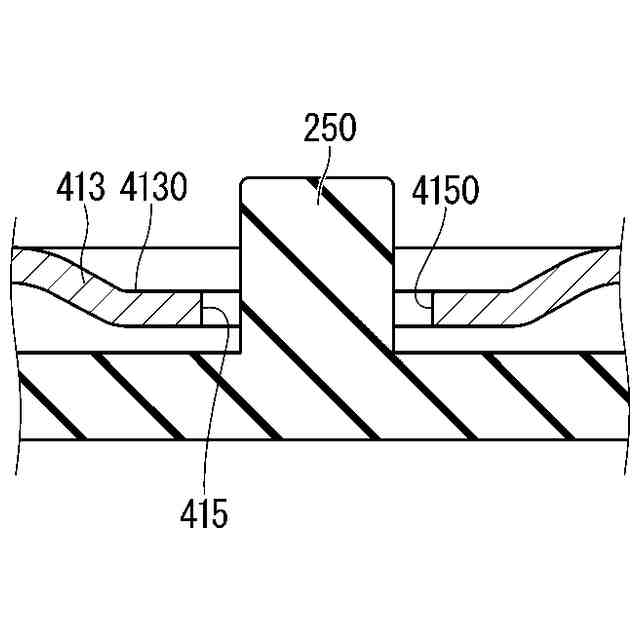

図７はシールドカバー及び第１シール部材の断面構造の一例を示す概略図である。

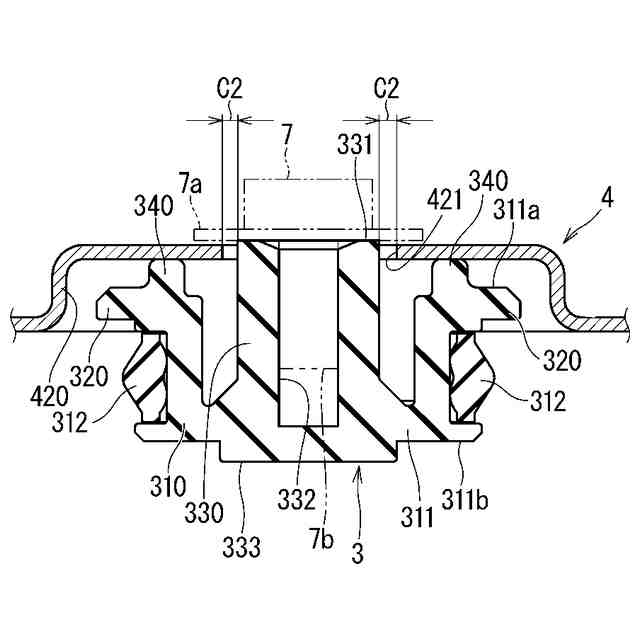

図８はシールドカバー及び第２シール部材の断面構造の一例を示す概略図である。
図９は第２シール部材の断面構造の一例を示す概略図である。
図１０はシールカバーの取付過程の一例を示す概略図である。
図１１はシールカバーの取付過程において図１０より進んだ様子の一例を示す概略図である。
図１２はシールカバーの取付過程において図１１より進んだ様子の一例を示す概略図である。
図１３はシールカバーの取付過程が完了した様子の一例を示す概略図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示のシールカバーは、次の通りである。
（【００１１】以降は省略されています）
