公開番号2025129515
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026198
出願日2024-02-26
発明の名称コアユニット
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人笠井中根国際特許事務所,個人,個人
主分類H03H 7/09 20060101AFI20250829BHJP(基本電子回路)
要約【課題】通電用の導体における大電流の通電を許容しつつノイズの抑制が可能な、コアユニットを開示する。
【解決手段】コアユニット10が、貫通孔18を有するコア20と、コア20に巻き付けて配置される帯状の金属平板からなる第1導体部22を含んで構成された通電路16と、第1導体部22に接続されたコンデンサ24とを備え、第1導体部22は、コア20の貫通孔18を貫通して、コア20の軸方向一方側から軸方向他方側へ突出する第1部材36と、コア20の軸方向他方側で第1部材36に接続されて、コア20の外周側を回って軸方向一方側に突出する第2部材38と、コア20の軸方向一方側で第2部材38に接続されて、第1部材36と非接触でコア20の貫通孔18を貫通してコア20の軸方向他方側に突出する第3部材40とを有し、少なくとも1つのコンデンサ24が、接地または通電路16の+ライン17aと-ライン17b間に並列接続されている。
【選択図】図1
特許請求の範囲【請求項１】
貫通孔を有するコアと、
前記コアに巻き付けて配置される帯状の金属平板からなる第１導体部を含んで構成された通電路と、
前記第１導体部に接続された少なくとも１つのコンデンサと、を備え、
前記第１導体部は、前記コアの前記貫通孔を貫通して、前記コアの軸方向一方側から軸方向他方側へ突出する第１部材と、前記コアの前記軸方向他方側で前記第１部材に接続されて、前記コアの外周側を回って前記軸方向一方側に突出する第２部材と、前記コアの前記軸方向一方側で前記第２部材に接続されて、前記第１部材と非接触で前記コアの前記貫通孔を貫通して前記コアの前記軸方向他方側に突出する第３部材と、を有し、
前記少なくとも１つのコンデンサが、接地または前記通電路の＋ラインと－ライン間に並列接続されている、コアユニット。
続きを表示（約 2,300 文字）【請求項２】
前記通電路は、前記コアに巻き付けて配置される帯状の金属平板からなる第２導体部を含み、
前記第１導体部が、前記通電路の前記＋ラインを構成し、
前記第２導体部が、前記通電路の前記－ラインを構成し、
前記第２導体部は、前記コアの前記貫通孔を貫通して、前記コアの前記軸方向一方側から前記軸方向他方側へ突出する第４部材と、前記コアの前記軸方向他方側で前記第４部材に接続されて、前記コアの外周側を回って前記軸方向一方側に突出する第５部材と、前記コアの前記軸方向一方側で前記第５部材に接続されて、前記第４部材と非接触で前記コアの前記貫通孔を貫通して前記コアの前記軸方向他方側に突出する第６部材と、を有している、請求項１に記載のコアユニット。
【請求項３】
前記貫通孔を貫通して延びる絶縁性のスペーサをさらに備え、
前記スペーサは、前記第１導体部と前記第２導体部との間に配置されている、請求項２に記載のコアユニット。
【請求項４】
前記少なくとも１つのコンデンサが、複数のコンデンサを含み、
前記複数のコンデンサが、いずれも前記コアの前記軸方向一方側に配置されている、請求項１から請求項３のいずれか１項に記載のコアユニット。
【請求項５】
前記複数のコンデンサが、第１ラインバイパスコンデンサと第２ラインバイパスコンデンサを含み、
前記第１ラインバイパスコンデンサが、前記第１部材と、前記第４部材と、グランドラインに接続されており、
前記第２ラインバイパスコンデンサが、前記第２部材又は前記第３部材と、前記第５部材又は前記第６部材と、前記グランドラインに接続されている、請求項２を引用する場合の請求項４に記載のコアユニット。
【請求項６】
前記第１ラインバイパスコンデンサと前記第２ラインバイパスコンデンサが、１つのプリント基板に実装されており、
前記第１ラインバイパスコンデンサを構成する一対の第１端子と、前記第２ラインバイパスコンデンサを構成する一対の第２端子が前記プリント基板に突設されており、
前記一対の第１端子の突出端部が、それぞれ前記第１部材と前記第４部材に接続され、
前記一対の第２端子の突出端部が、それぞれ前記第２部材又は前記第３部材と前記第５部材又は前記第６部材に接続されている、請求項５に記載のコアユニット。
【請求項７】
前記第２部材と前記第３部材の接続部と、前記第５部材と前記第６部材の接続部が、それぞれボルト締結部を含んで構成されており、
前記一対の第２端子の突出端部が、前記ボルト締結部においてそれぞれの前記接続部にボルト締結されている、請求項６に記載のコアユニット。
【請求項８】
前記第１ラインバイパスコンデンサと前記第２ラインバイパスコンデンサが、１つの絶縁性の保持ケースに保持されており、
前記第１ラインバイパスコンデンサが、一対の第１コンデンサ部品と、一対の第１端子と、グランドバスバーと、を含んで構成され、
前記第２ラインバイパスコンデンサが、一対の第２コンデンサ部品と、一対の第２端子と、前記グランドバスバーと、を含んで構成され、
前記保持ケースは、一対の第１コンデンサ部品収容部と、一対の第１端子収容部と、一対の第２コンデンサ部品収容部と、一対の第２端子収容部と、グランドバスバー収容部と、を有し、
各第１端子収容部に収容された各前記第１端子の一端部が、各前記第１コンデンサ部品収容部の底面に露出しており、
各第２端子収容部に収容された各前記第２端子の一端部が、各前記第２コンデンサ部品収容部の底面に露出しており、
前記グランドバスバー収容部に収容された前記グランドバスバーの４か所が、前記一対の第１コンデンサ部品収容部と前記一対の第２コンデンサ部品収容部の前記底面にそれぞれ露出しており、
各前記第１コンデンサ部品収容部に収容された各前記第１コンデンサ部品が、各前記第１端子と前記グランドバスバーとの間に直列接続され、
各前記第２コンデンサ部品収容部に収容された各前記第２コンデンサ部品が、各前記第２端子と前記グランドバスバーとの間に直列接続され、
前記一対の第１端子の突出端部が、それぞれ前記第１部材と前記第４部材に接続され、
前記一対の第２端子の突出端部が、それぞれ前記第２部材又は前記第３部材と前記第５部材又は前記第６部材に接続されている、請求項５に記載のコアユニット。
【請求項９】
前記第２部材と前記第３部材の接続部と、前記第５部材と前記第６部材の接続部が、それぞれボルト締結部を含んで構成されており、
前記一対の第２端子の突出端部が、前記ボルト締結部においてそれぞれの前記接続部にボルト締結されている、請求項８に記載のコアユニット。
【請求項１０】
前記複数のコンデンサが、第１アクロスザラインコンデンサと第２アクロスザラインコンデンサを含み、
前記第１アクロスザラインコンデンサが、前記第１部材と前記第４部材に接続されており、
前記第２アクロスザラインコンデンサが、前記第２部材又は前記第３部材と前記第５部材又は前記第６部材に接続されている、請求項２を引用する場合の請求項４に記載のコアユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、コアユニットに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
車載機器間をつなぐ電源ラインを構成するワイヤハーネス等の導体においては、これらの導体が、機器の金属筐体や内部基板から発生する比較的高周波のコモンモードノイズや、電気機器のスイッチング動作により発生する比較的低周波のノーマルモードノイズを受ける。その結果、導体自体がアンテナのような役割を果たして輻射ノイズを放射したり、ノイズを受信して周辺機器の制御に悪影響を及ぼすことが知られている。
【０００３】
このようなノイズへの対策として、特許文献１には、環状のフェライトコアにケーブルを挿通し、更に１又は数ターン巻き付けて、輻射ノイズを抑制する方法が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３４３６２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところが、特許文献１の如き環状のコアにケーブルを巻き付ける構造では、大電流の通電が難しく、近年の車載機器の大電流化に対応が可能なコアユニットの提案が望まれていた。
【０００６】
そこで、通電用の導体における大電流の通電を許容しつつノイズの抑制が可能な、コアユニットを開示する。
【課題を解決するための手段】
【０００７】
本開示のコアユニットは、貫通孔を有するコアと、前記コアに巻き付けて配置される帯状の金属平板からなる第１導体部を含んで構成された通電路と、前記第１導体部に接続された少なくとも１つのコンデンサと、を備え、前記第１導体部は、前記コアの前記貫通孔を貫通して、前記コアの軸方向一方側から軸方向他方側へ突出する第１部材と、前記コアの前記軸方向他方側で前記第１部材に接続されて、前記コアの外周側を回って前記軸方向一方側に突出する第２部材と、前記コアの前記軸方向一方側で前記第２部材に接続されて、前記第１部材と非接触で前記コアの前記貫通孔を貫通して前記コアの前記軸方向他方側に突出する第３部材と、を有し、前記少なくとも１つのコンデンサが、接地または前記通電路の＋ラインと－ライン間に並列接続されている、ものである。
【発明の効果】
【０００８】
本開示によれば、通電用の導体における大電流の通電を許容しつつノイズの抑制が可能な、コアユニットを提供することができる。
【図面の簡単な説明】
【０００９】

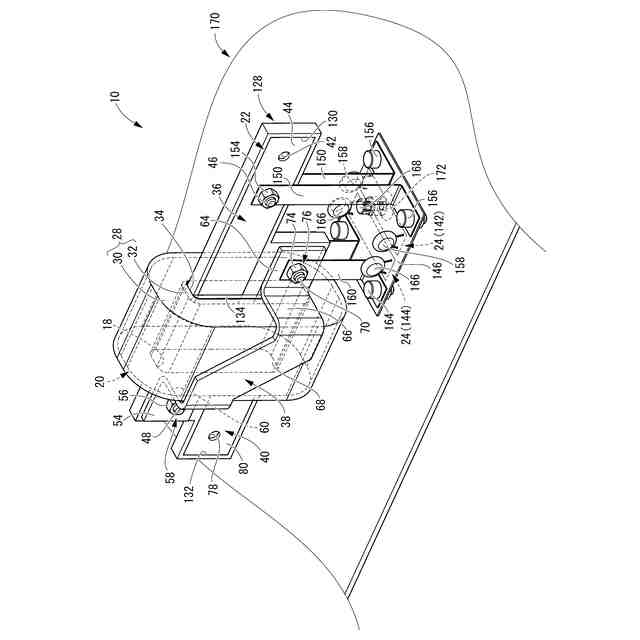

図１は、実施形態１に係るコアユニットを示す正面側からの斜視図である。

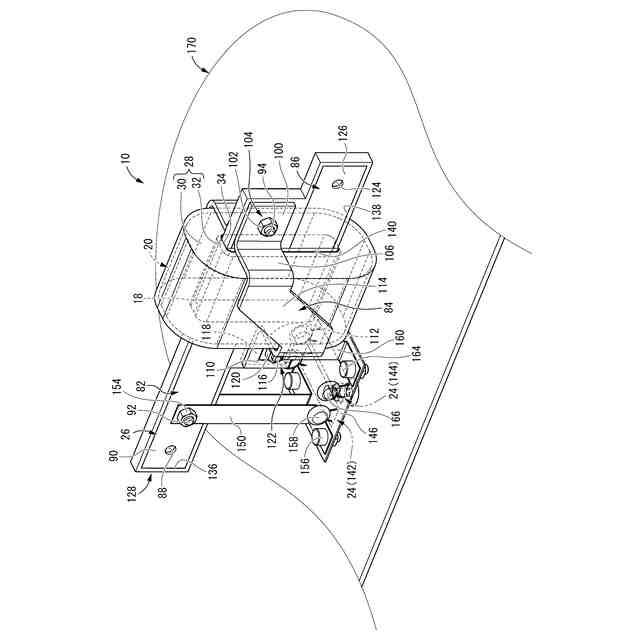

図２は、図１に示されたコアユニットにおける背面側からの斜視図である。

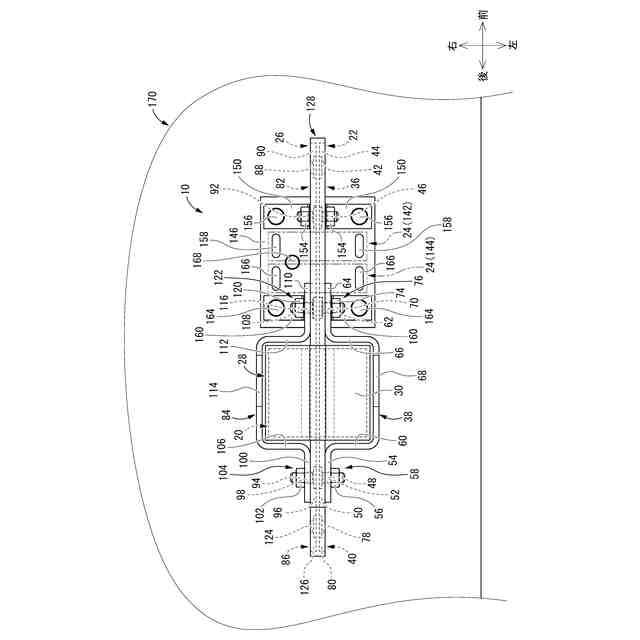

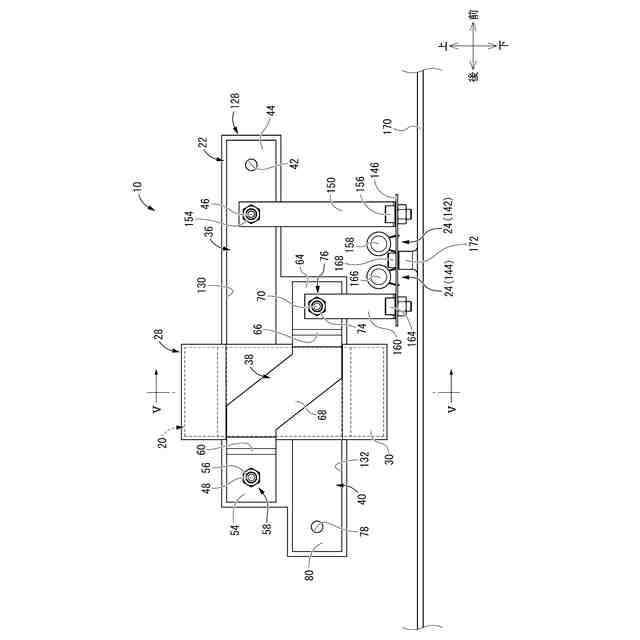

図３は、図１に示されたコアユニットにおける平面図である。
図４は、図１に示されたコアユニットにおける正面図である。

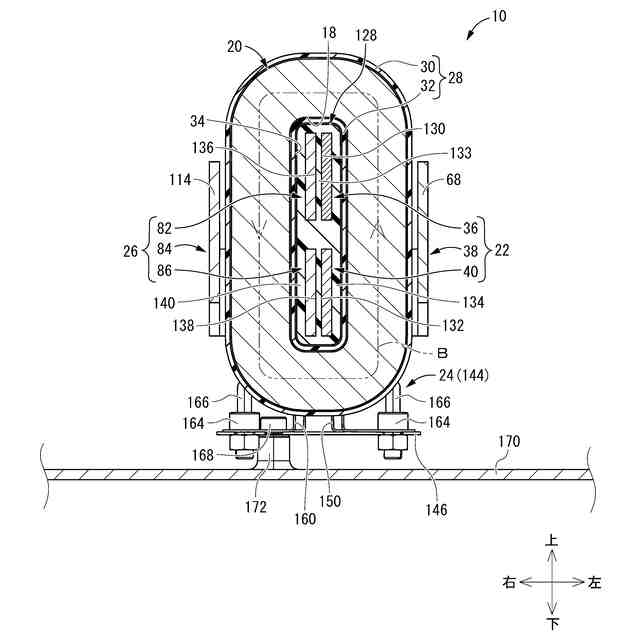

図５は、図４におけるＶ－Ｖ断面を拡大して示す縦断面図である。

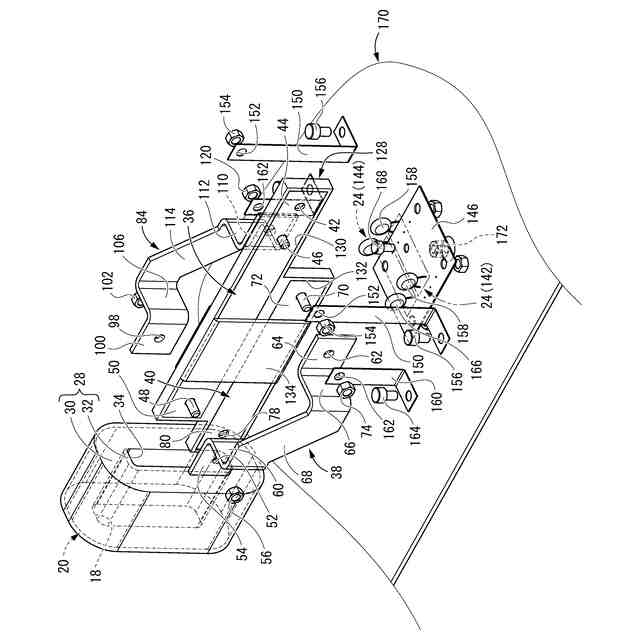

図６は、図１に示されたコアユニットにおける分解斜視図である。

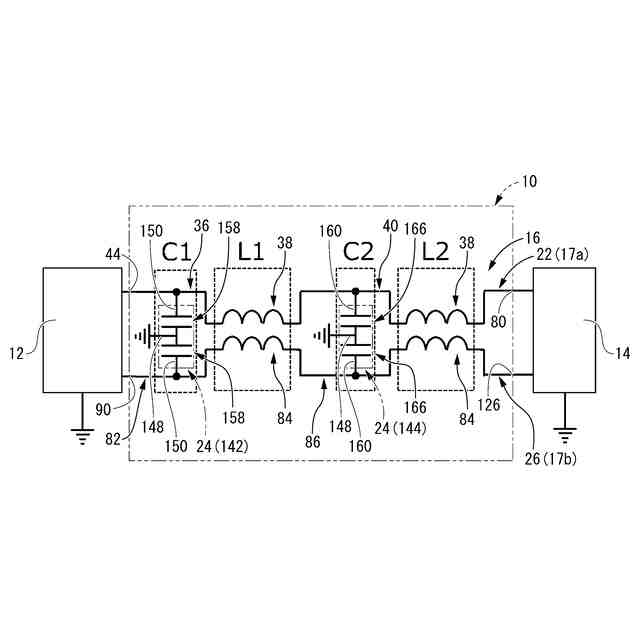

図７は、図１に示されたコアユニットにおける電気的構成を示す回路図である。

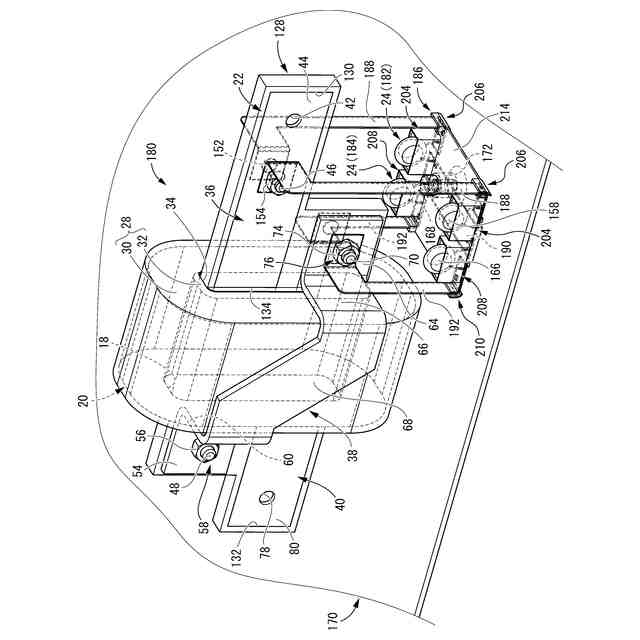

図８は、実施形態２に係るコアユニットを示す平面側からの斜視図である。

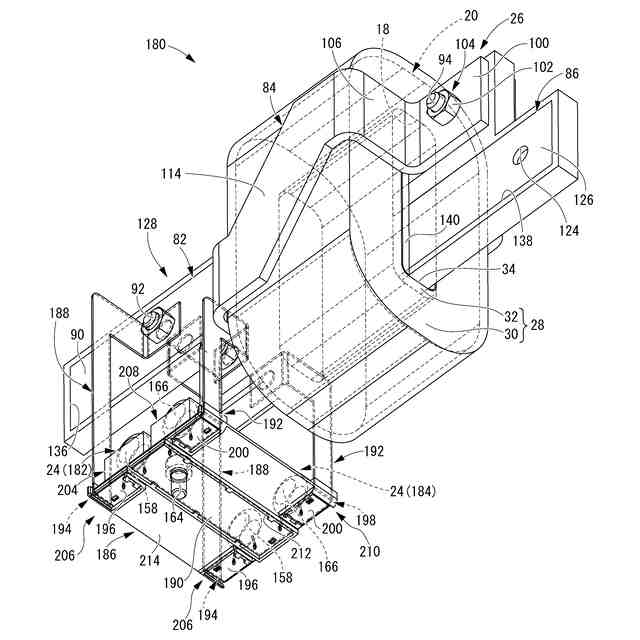

図９は、図８に示されたコアユニットにおける底面側からの斜視図である。
図１０は、図８に示されたコアユニットにおける分解斜視図である。
図１１は、実施形態３に係るコアユニットを示す正面側からの斜視図である。
図１２は、図１１に示されたコアユニットにおける縦断面図であって、図５に対応する図である。
図１３は、図１１に示されたコアユニットにおける電気的構成を示す回路図である。
図１４は、実施形態４に係るコアユニットを示す正面側からの斜視図である。
図１５は、図１４に示されたコアユニットにおける背面側からの斜視図である。
図１６は、図１４に示されたコアユニットにおける電気的構成を示す回路図である。
【発明を実施するための形態】
【００１０】
＜本開示の実施形態の説明＞
最初に、本開示の実施態様を列記して説明する。
本開示のコアユニットは、
（１）貫通孔を有するコアと、前記コアに巻き付けて配置される帯状の金属平板からなる第１導体部を含んで構成された通電路と、前記第１導体部に接続された少なくとも１つのコンデンサと、を備え、前記第１導体部は、前記コアの前記貫通孔を貫通して、前記コアの軸方向一方側から軸方向他方側へ突出する第１部材と、前記コアの前記軸方向他方側で前記第１部材に接続されて、前記コアの外周側を回って前記軸方向一方側に突出する第２部材と、前記コアの前記軸方向一方側で前記第２部材に接続されて、前記第１部材と非接触で前記コアの前記貫通孔を貫通して前記コアの前記軸方向他方側に突出する第３部材と、を有し、前記少なくとも１つのコンデンサが、接地または前記通電路の＋ラインと－ライン間に並列接続されている、ものである。
（【００１１】以降は省略されています）
