特許ウォッチ

公開番号2025134423
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032312
出願日2024-03-04
発明の名称供給システム
出願人いすゞ自動車株式会社
代理人弁理士法人創光国際特許事務所
主分類H01M 8/04 20160101AFI20250909BHJP(基本的電気素子)
要約【課題】水素ボイルオフガスの大気への排出を抑制する。

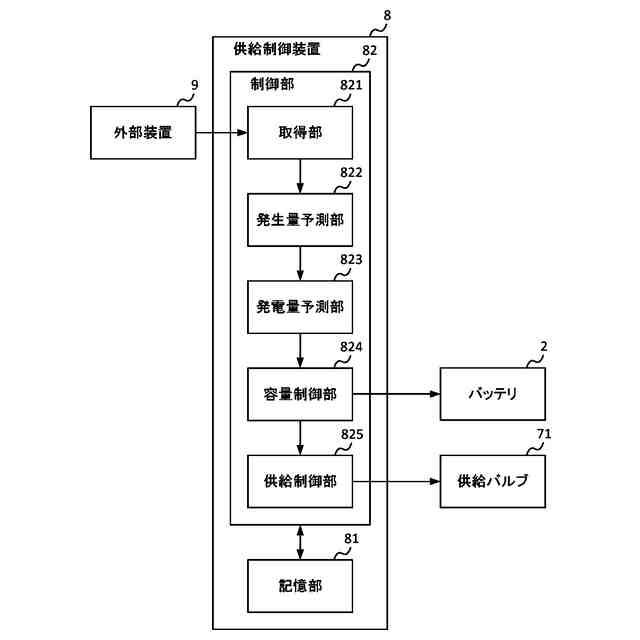

【解決手段】供給システムは、液体水素を貯蔵する容器で気化した水素ボイルオフガスで発電する燃料電池と、燃料電池が発電した電力を蓄えるバッテリ2と、容器の液体水素を用いて動力を発生する燃料電池が、所定時間以上停止する停止期間中に発生する水素ボイルオフガスの発生量を予測する発生量予測部822と、発生量の水素ボイルオフガスで燃料電池が発電できる発電量を予測する発電量予測部823と、予測された発電量の電力がバッテリに充電可能な電力量よりも大きい場合、停止期間になる前にバッテリ2の残容量を減らす容量制御部824と、停止期間中に発生した水素ボイルオフガスを燃料電池に供給することにより、燃料電池に水素ボイルオフガスで発電させる供給制御部825と、を有する。
【選択図】図2

特許請求の範囲【請求項１】
液体水素を貯蔵する容器で気化した水素ボイルオフガスで発電する燃料電池と、
前記燃料電池が発電した電力を蓄えるバッテリと、
前記容器の前記液体水素を用いて動力を発生する動力部が、所定時間以上停止する停止期間中に発生する前記水素ボイルオフガスの発生量を予測する第一予測部と、
前記発生量の前記水素ボイルオフガスで前記燃料電池が発電できる発電量を予測する第二予測部と、
予測された前記発電量の電力が前記バッテリに充電可能な電力量よりも大きい場合、前記停止期間になる前に前記バッテリの残容量を減らす第一制御部と、
前記停止期間中に発生した前記水素ボイルオフガスを前記燃料電池に供給することにより、前記燃料電池に前記水素ボイルオフガスで発電させる第二制御部と、
を有する供給システム。
続きを表示（約 690 文字）【請求項２】
前記第一予測部は、前記水素ボイルオフガスの単位時間当たりの単位発生量と前記停止期間の長さの積を前記発生量として予測する、
請求項１に記載の供給システム。
【請求項３】
前記第一予測部は、前記容器が存在する所定空間の前記停止期間中の気温に応じて前記単位発生量を予測する、
請求項２の供給システム。
【請求項４】
前記第一予測部は、前記停止期間のうちの日光が前記容器を搭載する装置に当たる時刻の前記発生量を、前記日光が前記装置に当たらない時刻の前記発生量よりも多くする、
請求項１に記載の供給システム。
【請求項５】
前記第一予測部は、前記停止期間中の天気を予測した天気予報に基づいて、前記停止期間のうちの天気が晴れである時刻の前記発生量を、前記天気が晴れでない時刻の前記発生量よりも多くする、
請求項１に記載の供給システム。
【請求項６】
前記第一制御部は、前記バッテリの最大容量から前記残容量を減算して定まる前記バッテリに充電可能な電力量が、予測された前記発電量以上になるまで前記残容量を減らす、
請求項１に記載の供給システム。
【請求項７】
前記第二予測部は、前記停止期間中に前記発生量の前記水素ボイルオフガスが発生することより、前記容器の圧力が、前記容器内の前記水素ボイルオフガスを排出するか否かを判定するための所定圧力よりも大きくなる場合、前記発電量を予測する、
請求項１から６のいずれか一項に記載の供給システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バッテリに電力を供給する供給システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

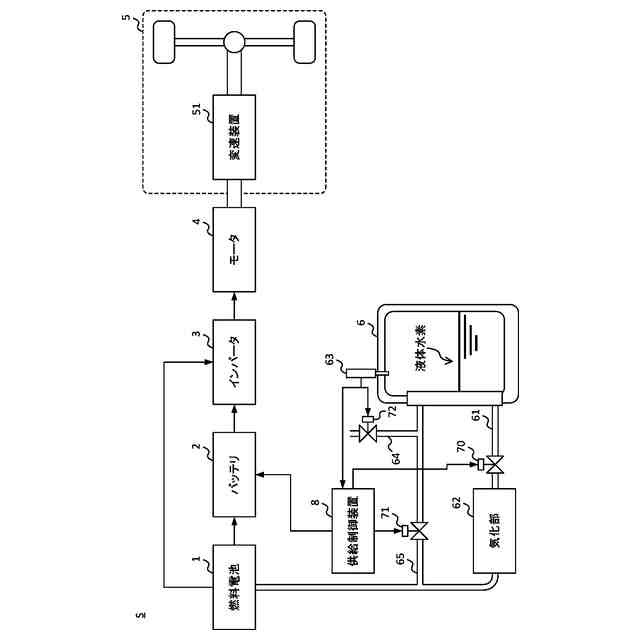

水素と酸素を電気化学反応させて発電する燃料電池を搭載する車両が知られている。特許文献１には、車両に搭載された容器に液体水素を貯蔵して、容器から燃料電池に水素を供給する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３２７２２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
液体水素を貯蔵する容器内では、容器の外部からの自然入熱などにより液体水素が気化することにより、水素ボイルオフガスが発生する。燃料電池が長時間発電しない場合、水素ボイルオフガスが発生しても容器内の水素が消費されないので、容器内の水素ボイルオフガスが増加する。そして、容器内の水素ボイルオフガスが増加することにより、容器内の圧力が上昇する。そのため、容器の耐圧を超える前に、容器内で発生した水素ボイルオフガスを容器外に排出する必要があった。
【０００５】
そこで、本発明はこれらの点に鑑みてなされたものであり、水素ボイルオフガスの大気への排出を抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の態様においては、液体水素を貯蔵する容器で気化した水素ボイルオフガスで発電する燃料電池と、前記燃料電池が発電した電力を蓄えるバッテリと、前記容器の前記液体水素を用いて動力を発生する動力部が、所定時間以上停止する停止期間中に発生する前記水素ボイルオフガスの発生量を予測する第一予測部と、前記発生量の前記水素ボイルオフガスで前記燃料電池が発電できる発電量を予測する第二予測部と、予測された前記発電量の電力が前記バッテリに充電可能な電力量よりも大きい場合、前記停止期間になる前に前記バッテリの残容量を減らす第一制御部と、前記停止期間中に発生した前記水素ボイルオフガスを前記燃料電池に供給することにより、前記燃料電池に前記水素ボイルオフガスで発電させる第二制御部と、を有する供給システムを提供する。
【０００７】
前記第一予測部は、前記水素ボイルオフガスの単位時間当たりの単位発生量と前記停止期間の長さの積を前記発生量として予測してもよい。
【０００８】

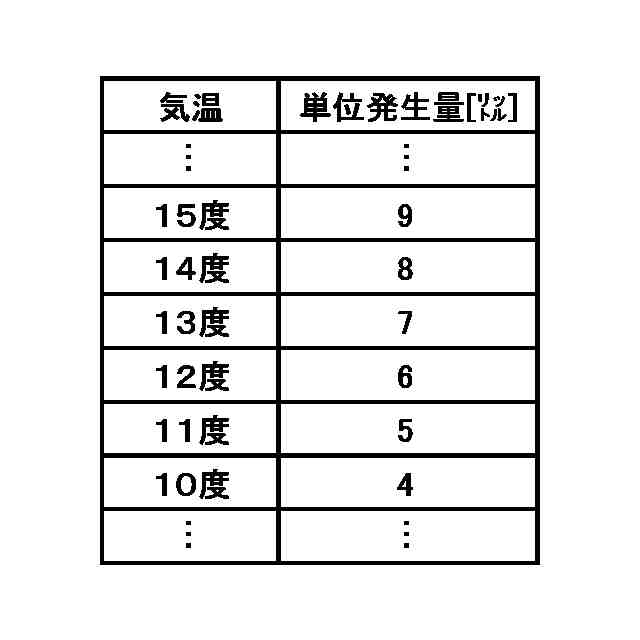

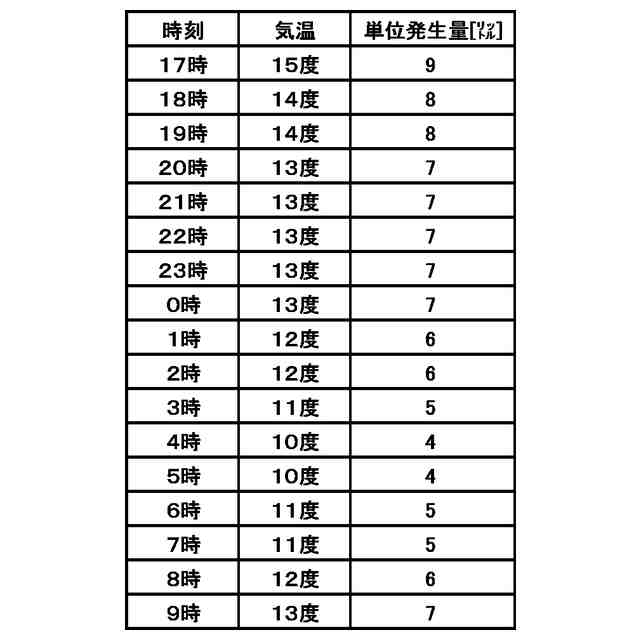

前記第一予測部は、前記容器が存在する所定空間の前記停止期間中の気温に応じて前記単位発生量を予測してもよい。
【０００９】
前記第一予測部は、前記停止期間のうちの日光が前記容器を搭載する装置に当たる時刻の前記発生量を、前記日光が前記装置に当たらない時刻の前記発生量よりも多くしてもよい。
【００１０】
前記第一予測部は、前記停止期間中の天気を予測した天気予報に基づいて、前記停止期間のうちの天気が晴れである時刻の前記発生量を、前記天気が晴れでない時刻の前記発生量よりも多くしてもよい。
（【００１１】以降は省略されています）
