公開番号2025133154
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024030917
出願日2024-03-01
発明の名称ダイナミックダンパ及びプロペラシャフト
出願人Astemo株式会社
代理人個人,個人,個人
主分類F16F 15/12 20060101AFI20250904BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】第1弾性部材による筒状部材の保持力の低下を抑制することができるダイナミックダンパ及びプロペラシャフトを提供する。
【解決手段】本発明に係るダイナミックダンパDD及びプロペラシャフトPSでは、筒状部材3の外周面302の軸方向両端部に、一対の端壁部である第1端壁部321及び第2端壁部322が設けられ、第1弾性部材4が、筒状部材3の外周面302と第1、第2端壁部322とからなる3つの面によって拘束され、軸方向に切断した断面において径方向から視たときに、第1弾性部材4の径方向長さが、筒状部材3の第1、第2端壁部321,322よりも大きくなっている。これにより、第1弾性部材4が熱老化により亀裂が発生した場合も、第1、第2端壁部321,322が第1弾性部材4の軸方向の逃げを抑制し、第1弾性部材4による筒状部材3の保持力の低下を抑制することができる。
【選択図】図5
特許請求の範囲【請求項１】
円筒状の起振部材の内周側に収容される筒状部材と、
前記筒状部材の外周面に設けられ、前記起振部材の内周面において前記筒状部材を弾性的に支持する第１弾性部材と、
前記筒状部材の内周側に配置されるウエイト部材と、
前記筒状部材の内周面において前記ウエイト部材を弾性的に支持する第２弾性部材と、
を備え、
前記筒状部材は、軸方向の両端部に、前記筒状部材の外周面から径方向の外側へ向かって延びる一対の端壁部を有し、
前記軸方向に切断した断面において前記径方向から視たとき、前記第１弾性部材の径方向長さは、前記一対の端壁部の径方向長さよりも大きい、
ことを特徴とするダイナミックダンパ。
続きを表示（約 940 文字）【請求項２】
請求項１に記載のダイナミックダンパであって、
前記一対の端壁部は、前記筒状部材の全周にわたって設けられている、
ことを特徴とするダイナミックダンパ。
【請求項３】
請求項１に記載のダイナミックダンパであって、
前記一対の端壁部の前記径方向の長さは、前記筒状部材の前記径方向の長さの１／２以上に設定されている、
ことを特徴とするダイナミックダンパ。
【請求項４】
請求項１に記載のダイナミックダンパであって、
前記一対の端壁部は、前記筒状部材の外周面に対して前記径方向の外側へ垂直に延びる、
ことを特徴とするダイナミックダンパ。
【請求項５】
請求項１に記載のダイナミックダンパであって、
前記一対の端壁部は、前記筒状部材の外周面に対して前記径方向の外側へ、かつ前記軸方向の内側へ傾倒するように傾斜状に延びる、
ことを特徴とするダイナミックダンパ。
【請求項６】
請求項１～５のいずれか一項に記載のダイナミックダンパであって、
前記一対の端壁部は、それぞれ前記第１弾性部材に臨む先端部の内側縁に、前記軸方向の断面が円弧状をなすＲ面取り部を有する、
ことを特徴とするダイナミックダンパ。
【請求項７】
車体に支持され、回転力を伝達する筒状のチューブと、
前記チューブの内周側に収容される筒状部材と、
前記筒状部材の外周面に設けられ、前記起振部材の内周面において前記筒状部材を弾性的に支持する第１弾性部材と、
前記筒状部材の内周側に配置されるウエイト部材と、
前記筒状部材の内周面において前記ウエイト部材を弾性的に支持する第２弾性部材と、
を備え、
前記筒状部材は、前記チューブの回転軸の方向において、前記筒状部材の両端部に、前記筒状部材の外周面から前記回転軸の方向に対する径方向の外側へ向かって延びる一対の端壁部を有し、
前記第１弾性部材の径方向長さは、前記一対の端壁部の径方向長さよりも大きい、
ことを特徴とするプロペラシャフト。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ダイナミックダンパ及びプロペラシャフトに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来のダイナミックダンパとしては、例えば以下の特許文献１に記載されたものが知られている。
【０００３】
概略を説明すれば、このダイナミックダンパは、起振部材の内周側に収容される筒状部材と、筒状部材の外周側に設けられ、起振部材の内周面に筒状部材を弾性的に支持する第１弾性部材と、筒状部材の内周側に配置されるウエイト部材と、筒状部材とウエイト部材との間に介装され、筒状部材の内周面にウエイト部材を弾性的に支持する第２弾性部材と、を備えている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－２１６５７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、前記従来のダイナミックダンパでは、前記第１弾性部材が、筒状部材の軸方向に解放されている。このため、第１弾性部材が熱老化により亀裂が発生した際に、当該第１弾性部材の圧縮力が解放されてしまい、軸方向へ逃げやすくなってしまう。これにより、第１弾性部材の保持力の低下を招来してしまうおそれがある点で、なおも改善の余地が残されていた。
【０００６】
そこで、本発明は、前記従来のダイナミックダンパの技術的課題に鑑みて案出されたものであり、第１弾性部材による筒状部材の保持力の低下を抑制することができるダイナミックダンパ及びプロペラシャフトを提供することを目的としている。
【課題を解決するための手段】
【０００７】
本発明は、その一態様として、筒状部材には軸方向の両端部の外周面に端壁部がそれぞれ設けられていて、軸方向に切断した断面において径方向から視たときに、第１弾性部材の径方向長さが前記筒状部材の前記端壁部の径方向長さよりも大きくなっている。
【発明の効果】
【０００８】
本発明によれば、第１弾性部材による筒状部材の保持力の低下を抑制することができる。
【図面の簡単な説明】
【０００９】

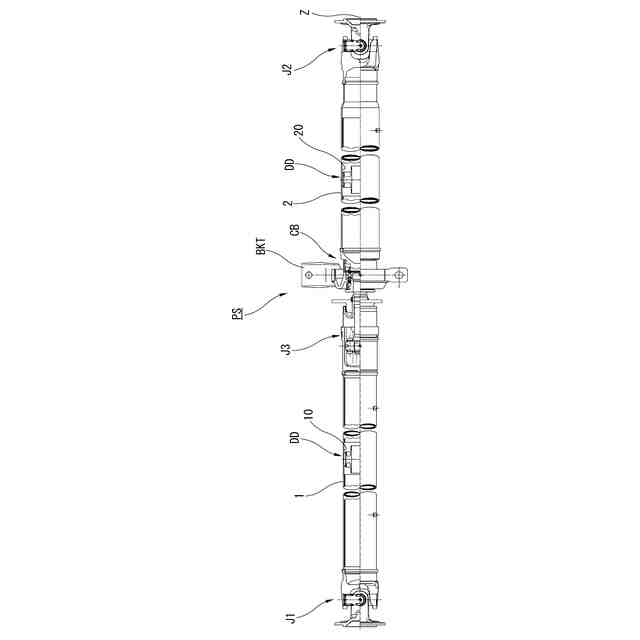

本発明に係るダイナミックダンパを備えたプロペラシャフトの回転軸の方向に沿う半断面図である。

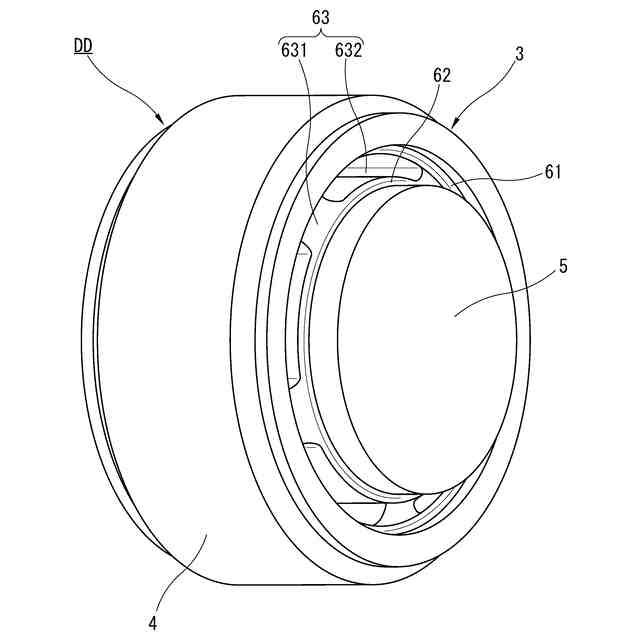

本発明の第１実施形態に係るダイナミックダンパの斜視図である。

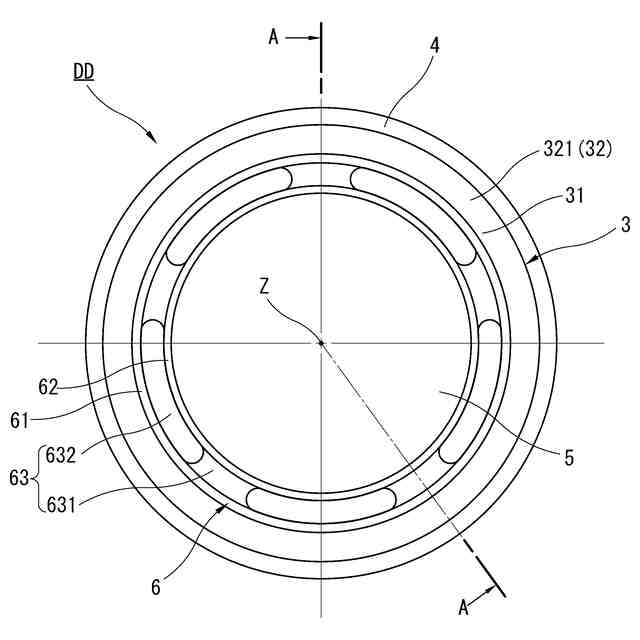

図２に示すダイナミックダンパの正面図である。

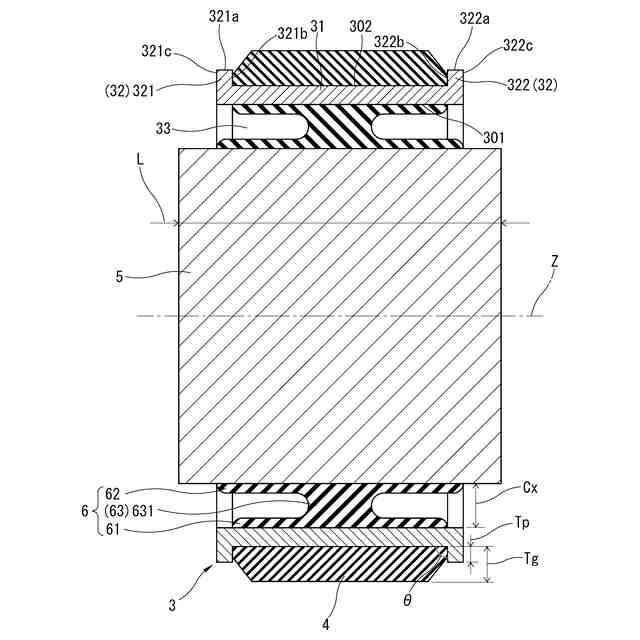

図３のＡ－Ａ線断面図である。

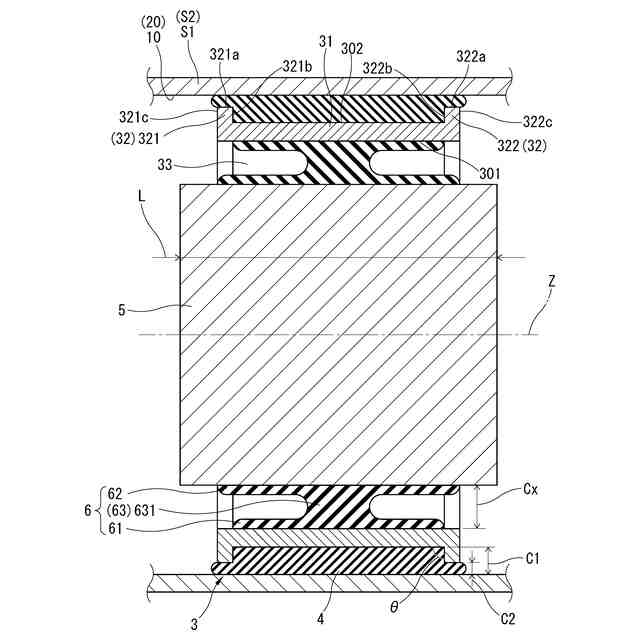

図４に示すダイナミックダンパの取付状態を示すプロペラシャフトの軸方向断面図である。
本発明の第２実施形態に係るダイナミックダンパの軸方向の断面図である。
図６に示すダイナミックダンパの取付状態を示すプロペラシャフトの軸方向断面図である。
本発明の第３実施形態に係るダイナミックダンパの軸方向の断面図である。
図８に示すダイナミックダンパの取付状態を示すプロペラシャフト軸方向断面図である。
【発明を実施するための形態】
【００１０】
以下に、本発明に係るダイナミックダンパ及びプロペラシャフトの実施形態を図面に基づいて詳述する。なお、下記の実施形態では、ダイナミックダンパ及びプロペラシャフトを、従来と同様に、自動車用のプロペラシャフトに適用したものを例示して説明する。換言すれば、本発明に係るダイナミックダンパについては、本実施形態において例示する自動車用のプロペラシャフトのほか、種々の起振部材に適用することができる。
（【００１１】以降は省略されています）
