発明の名称土壌凍結システムの可搬形レシーバ及び土壌凍結システム
出願人株式会社前川製作所,ケミカルグラウト株式会社
代理人SSIP弁理士法人
主分類E02D 3/115 20060101AFI20250903BHJP(水工;基礎;土砂の移送)
要約【課題】狭小空間にも搬入が容易な土壌凍結システムの可搬形レシーバ及び土壌凍結システムを提供する。
【解決手段】本開示の少なくとも一実施形態に係る土壌凍結システムの可搬形レシーバは、架台と、架台上に設けられるレシーバタンクと、レシーバタンクの液相部に接続される1以上の第1配管と、レシーバタンクの気相部に接続される1以上の第2配管と、を備える。第1配管は、他の配管が接続可能な第1コネクタ部を端部に有する。第2配管は、他の配管が接続可能な第2コネクタ部を端部に有する。
【選択図】図2
特許請求の範囲【請求項１】
架台と、
前記架台上に設けられるレシーバタンクと、
前記レシーバタンクの液相部に接続される１以上の第１配管と、
前記レシーバタンクの気相部に接続される１以上の第２配管と、
を備え、
前記第１配管は、他の配管が接続可能な第１コネクタ部を端部に有し、
前記第２配管は、他の配管が接続可能な第２コネクタ部を端部に有する、
土壌凍結システムの可搬形レシーバ。
続きを表示（約 1,000 文字）【請求項２】
前記第１コネクタ部及び前記第２コネクタ部の少なくとも一部は、平面視において前記架台が占める領域の外側に位置する、
請求項１に記載の土壌凍結システムの可搬形レシーバ。
【請求項３】
前記第１配管の少なくとも１つは、前記レシーバタンクの長手方向の一方側及び他方側のそれぞれに向けて配置された２つの前記第１コネクタ部を有する、
請求項１又は２に記載の土壌凍結システムの可搬形レシーバ。
【請求項４】
前記第２配管の少なくとも１つは、前記レシーバタンクの長手方向の一方側及び他方側のそれぞれに向けて配置された２つの前記第２コネクタ部を有する、
請求項１又は２に記載の土壌凍結システムの可搬形レシーバ。
【請求項５】
前記第１配管は、前記レシーバタンクの下部に接続されていて前記レシーバタンクの長手方向の異なる位置に設けられた２つの前記第１配管を含み、
前記第２配管は、前記レシーバタンクの上部に接続されていて前記長手方向の異なる位置に設けられた２つの前記第２配管を含む、
請求項１又は２に記載の土壌凍結システムの可搬形レシーバ。
【請求項６】
前記第１コネクタ部に接続可能な他の配管、又は、前記第２コネクタ部に接続可能な他の配管の少なくともいずれか一方は、可撓性を有する配管である、
請求項１又は２に記載の土壌凍結システムの可搬形レシーバ。
【請求項７】
請求項１又は２に記載の土壌凍結システムの可搬形レシーバと、
前記可搬形レシーバの前記液相部に冷凍機からの冷媒を供給するための供給弁ユニットと、
前記液相部からの冷媒を凍結管に送るためのポンプユニットと、
前記可搬形レシーバの前記気相部に前記第２配管を介して接続されて前記凍結管からの前記冷媒中の異物を除去するためのストレーナユニットと、
を備え、
前記第１配管は、前記供給弁ユニットと接続される入口側第１配管と、前記ポンプユニットと接続される出口側第１配管と、を含む、
土壌凍結システム。
【請求項８】
前記供給弁ユニット、前記ポンプユニット、及び前記ストレーナユニットの各々のユニットは、
前記各々のユニットに固有の架台と、
前記架台上に設けられた弁、ポンプ、又はストレーナにより構成される機器と、
を含む、
請求項７に記載の土壌凍結システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、土壌凍結システムの可搬形レシーバ及び土壌凍結システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
施工地盤の安定化、遮水、その他の目的で、所定領域の土壌を凍結する工法が知られている。この工法では、凍結するべき土壌に土壌凍結管を配置して、土壌凍結管内に冷媒を流すことにより、土壌から熱量を奪って対象とする土壌を凍結させている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１４８１０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、土壌凍結管と冷凍機とが比較的離れている場合、土壌凍結管から冷凍機へ冷媒を戻す戻り配管内の液相の冷媒量が増えるため、冷媒の総量が増えてしまう。
そこで、冷媒のレシーバタンクを冷凍機から離して土壌凍結管の配置位置の近くに配置するため、レシーバタンクをトンネル内等に搬入することが考えられる。
【０００５】
しかし、レシーバタンクを液ポンプ、液供給弁、ストレーナ等とともに共通の架台に据え付けてトンネルのような狭小空間内に搬入しようとすると、搬入が困難となってしまう。
【０００６】
本開示の少なくとも一実施形態は、上述の事情に鑑みて、狭小空間にも搬入が容易な土壌凍結システムの可搬形レシーバ及び土壌凍結システムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本開示の少なくとも一実施形態に係る土壌凍結システムの可搬形レシーバは、
架台と、
前記架台上に設けられるレシーバタンクと、
前記レシーバタンクの液相部に接続される１以上数の第１配管と、
前記レシーバタンクの気相部に接続される１以上の第２配管と、
を備え、
前記第１配管は、他の配管が接続可能な第１コネクタ部を端部に有し、
前記第２配管は、他の配管が接続可能な第２コネクタ部を端部に有する。
【０００８】
（２）本開示の少なくとも一実施形態に係る土壌凍結システムは、
上記（１）の構成の土壌凍結システムの可搬形レシーバと、
前記可搬形レシーバの前記液相部に冷凍機からの冷媒を供給するための供給弁ユニットと、
前記液相部からの冷媒を凍結管に送るためのポンプユニットと、
前記可搬形レシーバの前記気相部に前記第２配管を介して接続されて前記凍結管からの前記冷媒中の異物を除去するためのストレーナユニットと、
を備え、
前記第１配管は、前記供給弁ユニットと接続される入口側第１配管と、前記ポンプユニットと接続される出口側第１配管と、を含む。
【発明の効果】
【０００９】
本開示の少なくとも一実施形態によれば、土壌凍結システムの可搬形レシーバ及び土壌凍結システムの狭小空間への搬入が容易となる。
【図面の簡単な説明】
【００１０】

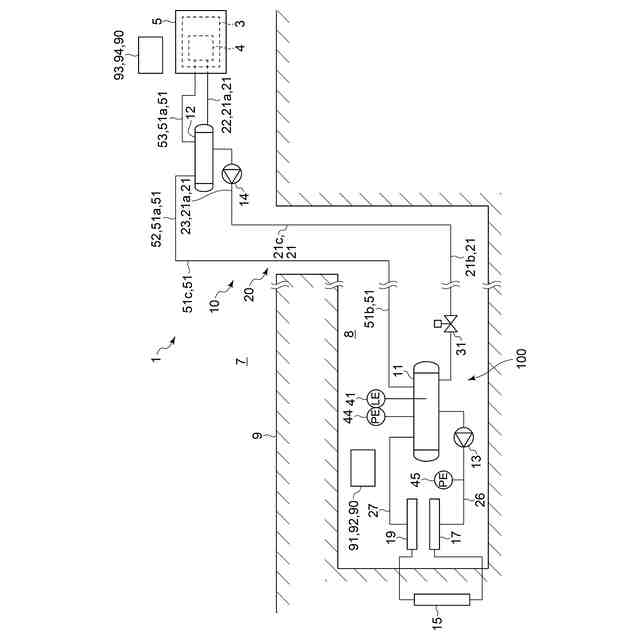

幾つかの実施形態に係る冷媒供給システムの一例としての土壌凍結装置の全体構成図である。

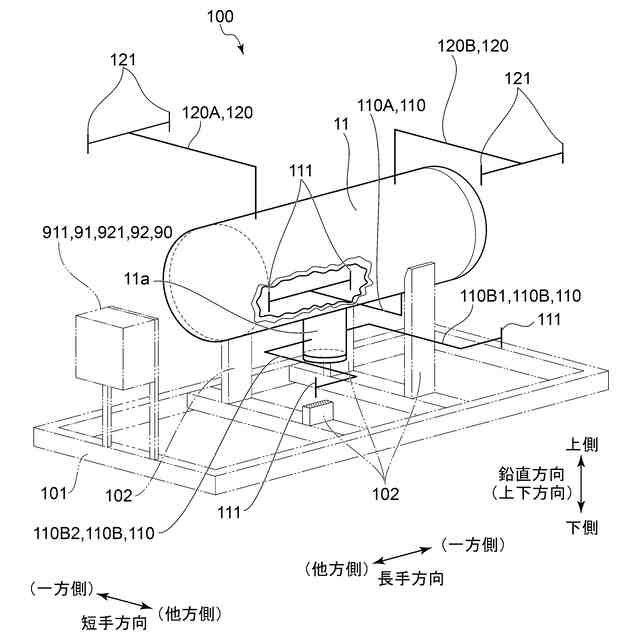

レシーバユニットのアイソメトリック図である。

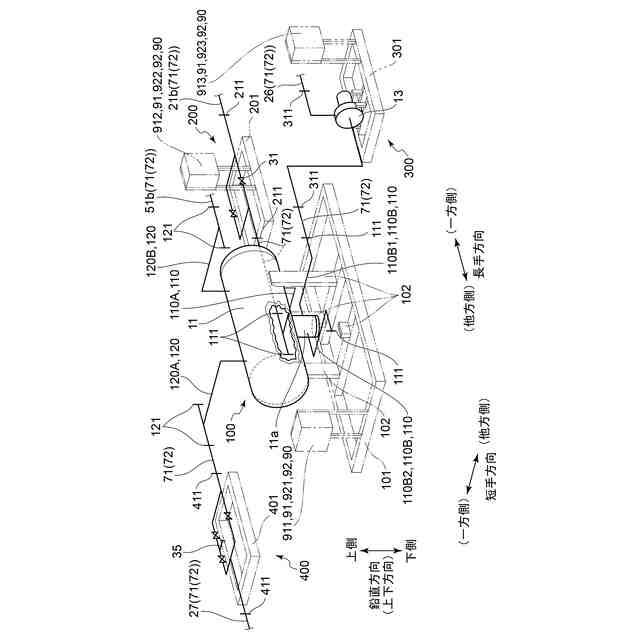

各ユニットの接続状態を示すアイソメトリック図である。

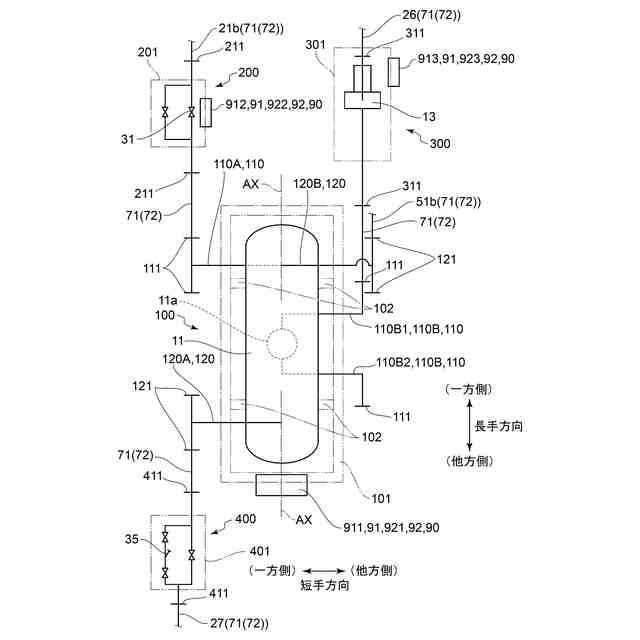

各ユニットの接続状態を示す模式的な平面図である。
【発明を実施するための形態】
