公開番号2025132193
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029595
出願日2024-02-29
発明の名称紫外線治療器
出願人ウシオ電機株式会社
代理人個人,個人
主分類A61N 5/06 20060101AFI20250903BHJP(医学または獣医学;衛生学)
要約【課題】紫外線治療器を小型化および軽量化する。
【解決手段】皮膚に紫外線を照射する紫外線治療器を提供する。この紫外線治療器は、導光板を有し、導光板は、第1の端面と、第1の端面の反対側にある第2の端面と、第1の端面と第2の端面の間にあって第1の端面と第2の端面に交差する紫外線出射面と、第1の端面と第2の端面の間にあって紫外線出射面の反対側にある反対面とを有する。紫外線が紫外線出射面と反対面とで反射しながら導光板の内部を伝播する。紫外線治療器は、導光板の第1の端面に紫外線を入射させる紫外線光源と、導光板に対向しており、導光板の紫外線出射面から出射した紫外線を透過させる透過板とをさらに備える。導光板の紫外線出射面の側および反対面の側のうち少なくとも1つに光拡散構造が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
皮膚に紫外線を照射する紫外線治療器であって、
第１の端面と、前記第１の端面の反対側にある第２の端面と、前記第１の端面と前記第２の端面の間にあって前記第１の端面と前記第２の端面に交差する紫外線出射面と、前記第１の端面と前記第２の端面の間にあって前記紫外線出射面の反対側にある反対面とを有し、紫外線が前記紫外線出射面と前記反対面とで反射しながら内部を伝播する導光板と、
前記導光板の前記第１の端面に紫外線を入射させる紫外線光源と、
前記導光板に対向しており、前記導光板の前記紫外線出射面から出射した紫外線を透過させる透過板とを備え、
前記導光板の前記紫外線出射面の側および前記反対面の側のうち少なくとも１つに光拡散構造が設けられている
ことを特徴とする紫外線治療器。
続きを表示（約 1,000 文字）【請求項２】
前記紫外線光源は、複数の紫外線光源素子を有し、前記複数の紫外線光源素子が前記導光板の前記第１の端面に紫外線を入射させる
ことを特徴とする請求項１に記載の紫外線治療器。
【請求項３】
前記紫外線光源は、複数の紫外線光源素子として複数のＬＥＤチップを有する
ことを特徴とする請求項２に記載の紫外線治療器。
【請求項４】
前記紫外線光源は、前記複数のＬＥＤチップが表面に実装された基板を有し、前記基板は前記導光板の前記第１の端面に対向し、
前記紫外線治療器は、前記基板の裏面に接触させられたヒートシンクをさらに備える
ことを特徴とする請求項３に記載の紫外線治療器。
【請求項５】
前記導光板の前記紫外線出射面とは反対側に、前記導光板に向けて紫外線を反射させる反射板をさらに備える
ことを特徴とする請求項１から４のいずれか１項に記載の紫外線治療器。
【請求項６】
前記反射板が前記光拡散構造を有する
ことを特徴とする請求項５に記載の紫外線治療器。
【請求項７】
前記導光板の前記第２の端面に対向し、前記導光板内を伝播する紫外線を反射する第１の反射壁をさらに備える
ことを特徴とする請求項１から４のいずれか１項に記載の紫外線治療器。
【請求項８】
前記第１の反射壁は、前記導光板の前記第２の端面を覆っており、前記導光板よりも前記透過板に向けて突出し、前記透過板に接触する
ことを特徴とする請求項７に記載の紫外線治療器。
【請求項９】
前記第１の反射壁に対向し、前記導光板から出射した紫外線を反射する第２の反射壁をさらに備える
ことを特徴とする請求項７に記載の紫外線治療器。
【請求項１０】
前記導光板は、前記第１の端面と前記第２の端面との間にあって前記第１の端面と前記第２の端面に交差する第３の端面と第４の端面とを有し、
前記紫外線治療器は、前記第１の反射壁と前記第２の反射壁に交差する第３の反射壁と第４の反射壁とをさらに備え、
前記第３の反射壁は、前記導光板の前記第３の端面に対向して前記第３の端面を覆っており、
前記第４の反射壁は、前記導光板の前記第４の端面に対向して前記第４の端面を覆っている
ことを特徴とする請求項９に記載の紫外線治療器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、紫外線を患者の皮膚に照射する紫外線治療器に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
光線治療として、ＵＶＡ（波長３２０ｎｍ～４００ｎｍ）、ＵＶＢ（波長２８０～３２０ｎｍ）といった波長域の紫外線を用いる紫外線治療が存在する。紫外線治療では、紫外線照射により免疫抑制を図り、治療効果を得る。
例えば特許文献１には、皮膚疾患を治療する紫外線を発光する複数のＬＥＤを備えた紫外線治療器が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１２２６７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された紫外線治療器は、患部の狭い領域すなわちスポットに紫外線を照射するのに適している。
しかし、手、足、腕、脚、体幹などに紫外線を照射したい場合、紫外線治療器から発せられる紫外線の照射面積に比べて、患部が大きいことがある。この場合、紫外線の照射位置を変えながら、紫外線を複数回照射する必要がある。１回の照射あたりの時間が短くても、照射位置の変更には時間を要するため、治療に要する合計時間は長くなる。また、照射位置の変更回数と変更度が多い場合、治療中は作業者（医師または看護師）が患者に付きっきりになる。
さらに、照射位置の重複を避けることが望ましいため、治療器の操作には熟練を要する。また、患者が度々姿勢を変える必要がある場合があり、患者にも負担がかかる。
【０００５】
したがって、広い領域を有する患部に一度に紫外線を当てることができる紫外線治療器が望ましい。広い領域に紫外線を照射するには、患部に向けて発光する多数の紫外線光源または大型の紫外線光源を設けることが考えられる。
しかし、患部に向けて発光する多数の紫外線光源または大型の紫外線光源を設けると、紫外線治療器が大型化する。また、この場合、広い領域に紫外線を照射するには、紫外線光源と患部との間の距離を大きくする必要がある。さらに紫外線光源を冷却する大きな冷却機構（例えばヒートシンク）が必要となる。特に、紫外線光源としてＬＥＤチップを使用する場合、ＬＥＤチップの温度が発光波長に影響するため、厳密な温度管理が必要とされる。患部に向けて発光する多数のＬＥＤチップを設ける場合、ＬＥＤチップで生じた熱を放出するため、大きくて重い冷却機構が必要となるであろう。大きくて重い冷却機構は、紫外線治療器の厚さの増大を招く。さらに、個々のＬＥＤチップの発光波長のばらつきの影響を低減するために、ＬＥＤ発光面との患部との間の距離を大きくし、ばらついた波長の紫外線を均等に分散させる構造が好ましいが、その点においても厚さの増大を招き、さらに大型化してしまう。
【０００６】
そこで、本発明は、小型化および軽量化することができる紫外線治療器を提供する。
【課題を解決するための手段】
【０００７】
本発明のある態様は、皮膚に紫外線を照射する紫外線治療器を提供する。この紫外線治療器は、第１の端面と、前記第１の端面の反対側にある第２の端面と、前記第１の端面と前記第２の端面の間にあって前記第１の端面と前記第２の端面に交差する紫外線出射面と、前記第１の端面と前記第２の端面の間にあって前記紫外線出射面の反対側にある反対面とを有し、紫外線が前記紫外線出射面と前記反対面とで反射しながら内部を伝播する導光板と、前記導光板の前記第１の端面に紫外線を入射させる紫外線光源と、前記導光板に対向しており、前記導光板の前記紫外線出射面から出射した紫外線を透過させる透過板とを備える。前記導光板の前記紫外線出射面の側および前記反対面の側のうち少なくとも１つに光拡散構造が設けられている。
【発明の効果】
【０００８】
本発明の態様においては、紫外線光源が導光板の第１の端面に紫外線を入射させる。導光板内で紫外線は紫外線出射面と反対面とで反射しながら、かつ光拡散構造で拡散させられながら伝播し、紫外線出射面から出射する。導光板の紫外線出射面から出射した紫外線は、透過板を通じて外部に放出され、皮膚の患部に当てられる。導光板と光拡散構造を使用することにより、紫外線出射面ひいては透過板の面積が大きくても、小型の紫外線光源を使用しても、紫外線をなるべく均等な強度で紫外線出射面ひいては透過板から出力することができる。小型の紫外線光源を使用することにより、紫外線光源を冷却する冷却機構も小型で軽量であってよい。したがって、紫外線治療器を小型化および軽量化することができる。
【図面の簡単な説明】
【０００９】

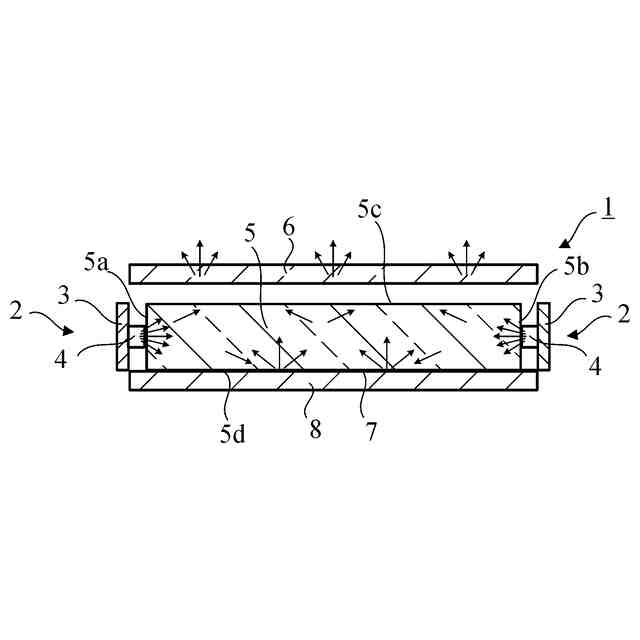

本発明の第１実施形態に係る紫外線治療器の断面図である。

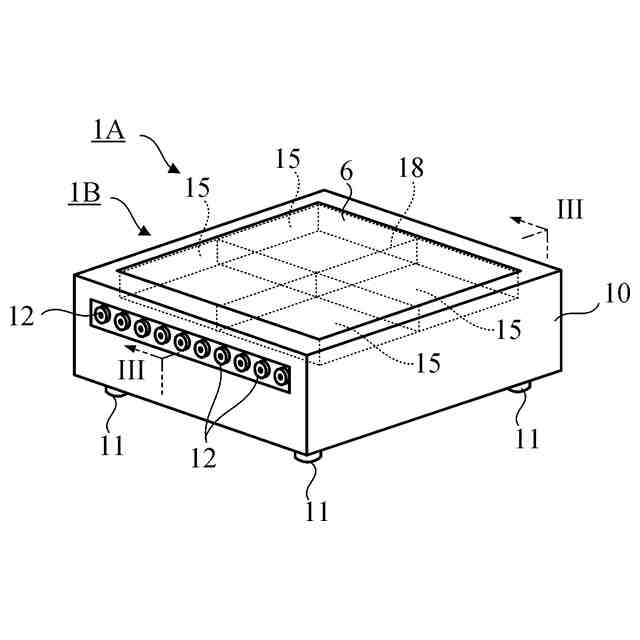

本発明の第２実施形態に係る紫外線治療器の斜視図である。

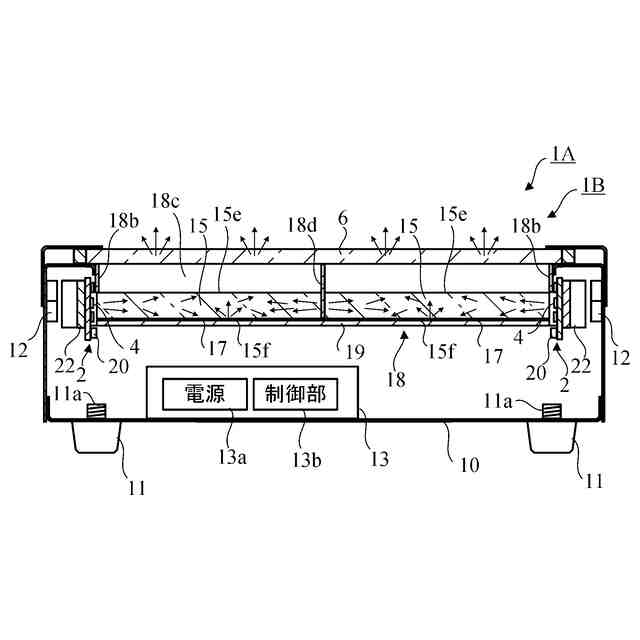

図２のIII-III線矢視断面図である。

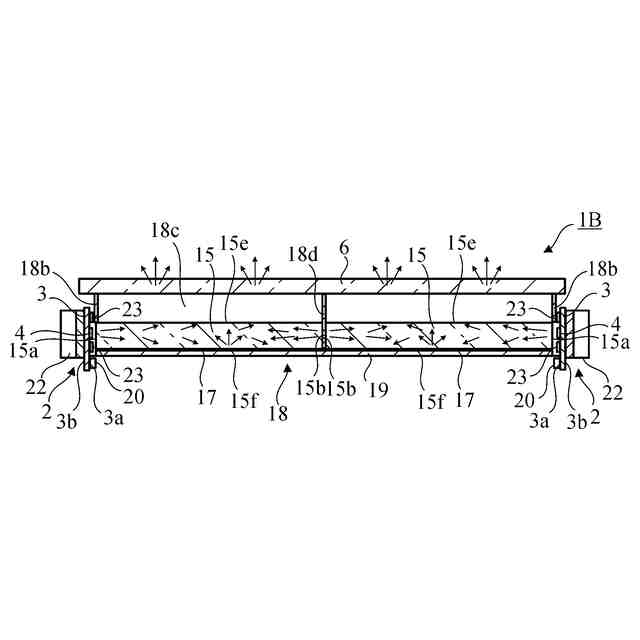

第２実施形態に係る紫外線治療器の紫外線照射ユニットの断面図である。

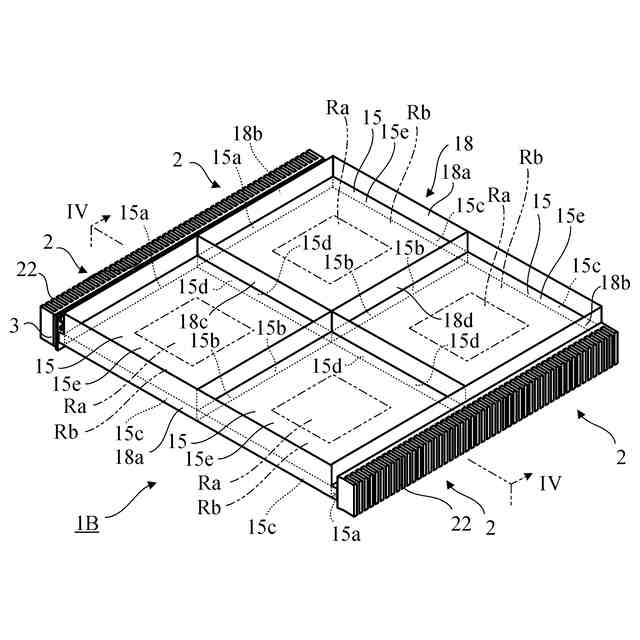

紫外線照射ユニットの斜視図である。

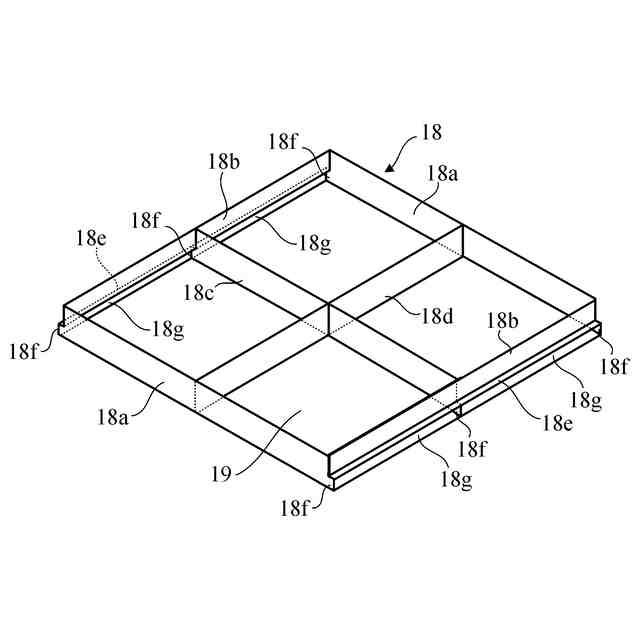

紫外線照射ユニットの反射壁部材の斜視図である。

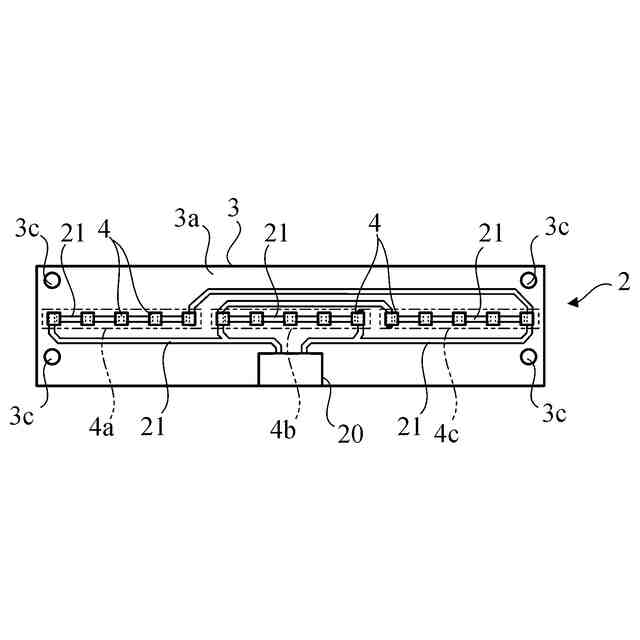

紫外線照射ユニットの紫外線光源の正面図である。

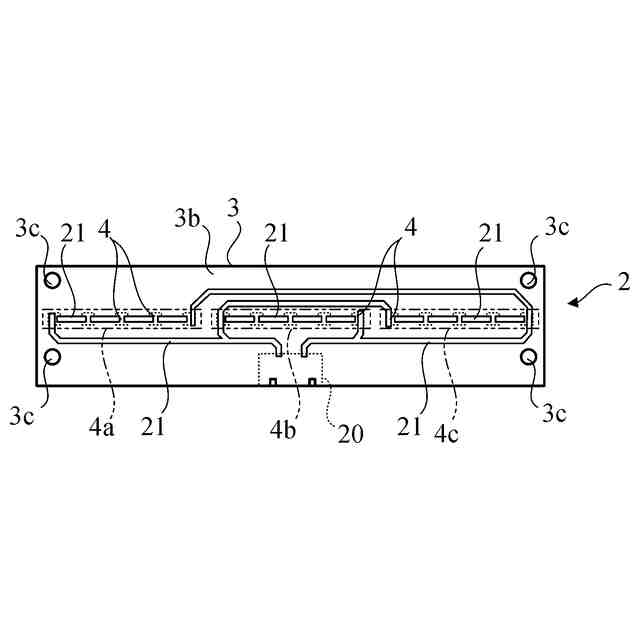

変形例に係る紫外線光源の背面図である。

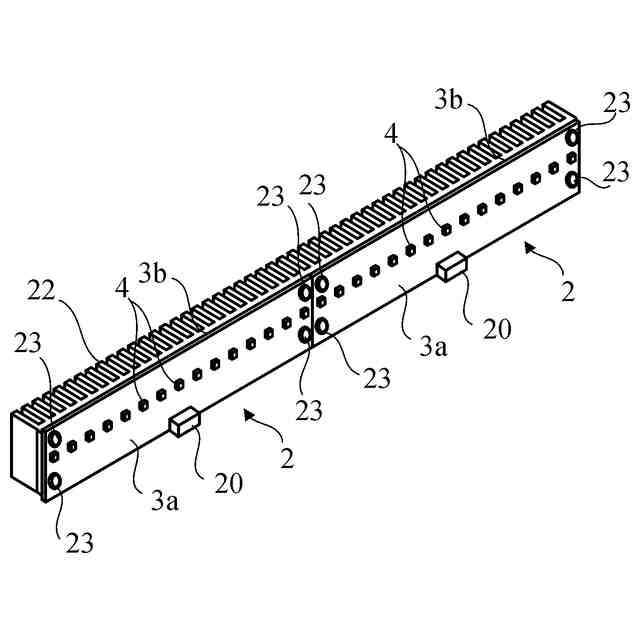

紫外線照射ユニットの２つの紫外線光源とヒートシンクの斜視図である。
図４の一部拡大図である。
紫外線照射ユニットの一部拡大平面図であり、１つのＬＥＤチップからの紫外線の軌跡を概略的に示す。
第２実施形態の変形例に係る紫外線照射ユニットの断面図である。
第２実施形態の他の変形例に係る紫外線照射ユニットの断面図である。
第２実施形態の他の変形例に係る紫外線照射ユニットの断面図である。
第２実施形態の他の変形例に係る紫外線照射ユニットの断面図である。
第２実施形態の他の変形例に係る紫外線照射ユニットの断面図である。
第２実施形態の他の変形例に係る紫外線照射ユニットの断面図である。
第２実施形態の他の変形例に係る紫外線照射ユニットの断面図である。
第２実施形態の他の変形例に係る紫外線照射ユニットの断面図である。
【発明を実施するための形態】
【００１０】
以下、添付の図面を参照しながら本発明に係る様々な実施形態を説明する。図面の縮尺は必ずしも正確ではなく、一部の特徴は誇張または省略されることもある。
（【００１１】以降は省略されています）
