公開番号2025131785
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2025096502,2022505945
出願日2025-06-10,2021-03-02
発明の名称ポリエステルフィルムとその用途
出願人東洋紡株式会社
代理人
主分類H10K 77/10 20230101AFI20250902BHJP()
要約【課題】量産性に優れており、折り曲げた後に折りたたみ部分で表示される画像に乱れを生じるおそれがない折りたたみ型ディスプレイと、そのような折りたたみ型ディスプレイを搭載した携帯端末機器を提供できるようにするため、折りたたみ部に折り跡やクラックが発生することのない、折りたたみ型ディスプレイ用ポリエステルフィルムを提供すること。
【解決手段】屈曲方向のホールド角が155°以上であり、150℃における最大熱収縮率が1.5%以下である折りたたみ型ディスプレイ用ポリエステルフィルム。

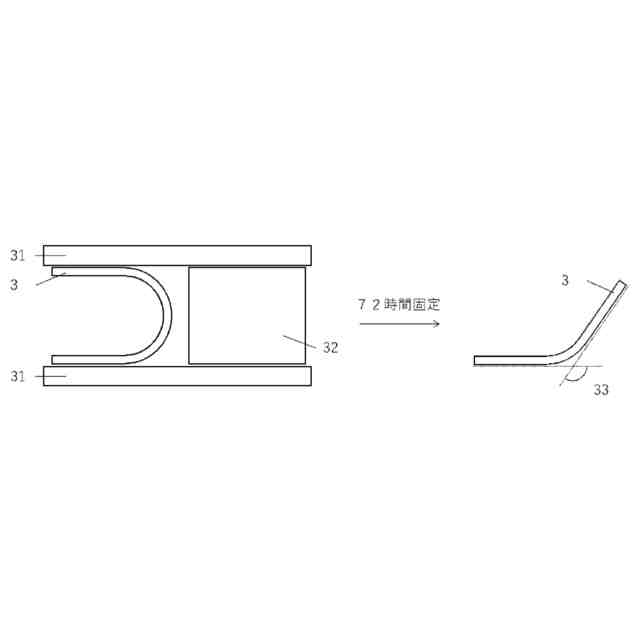

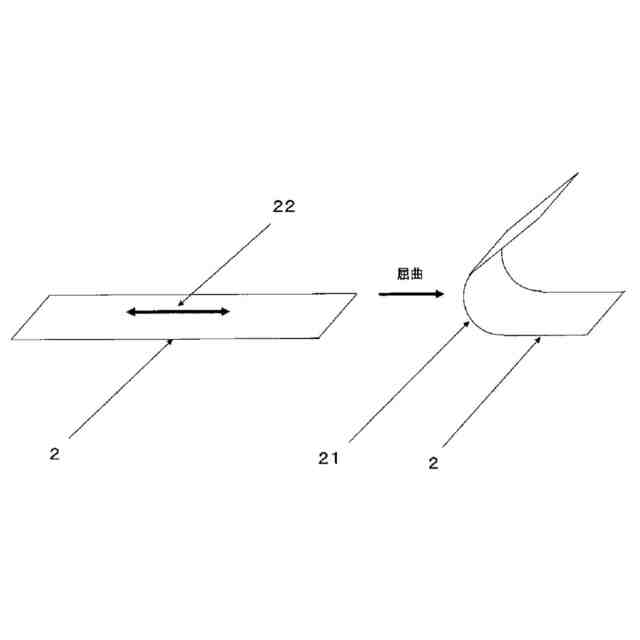

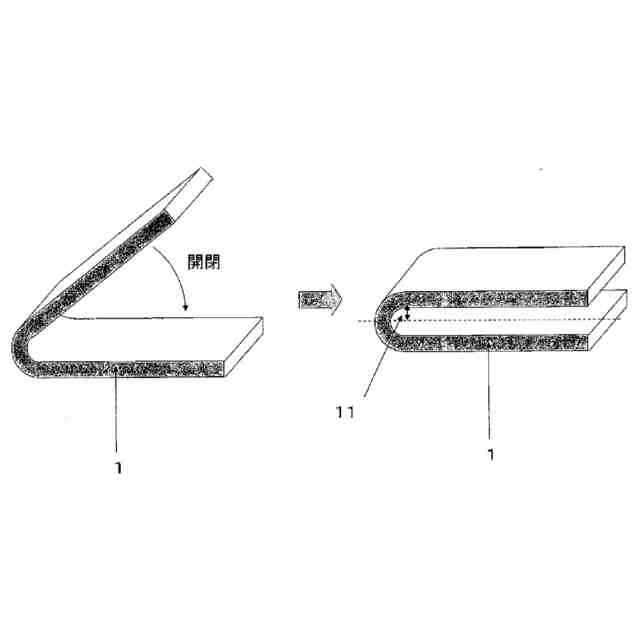

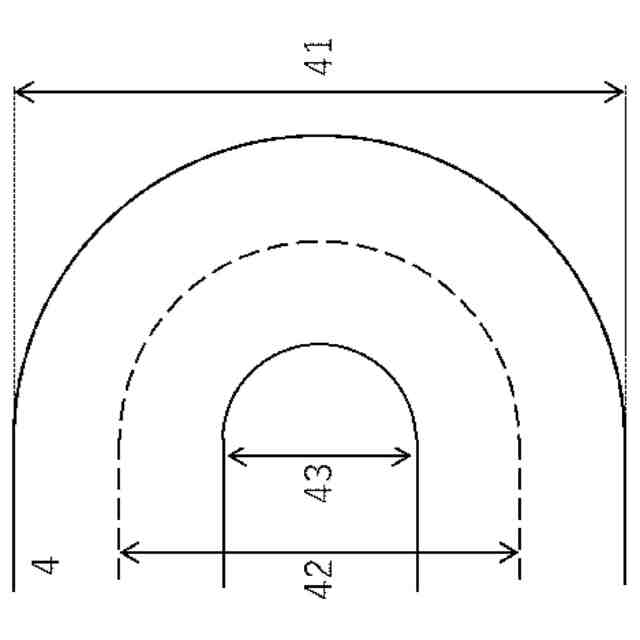

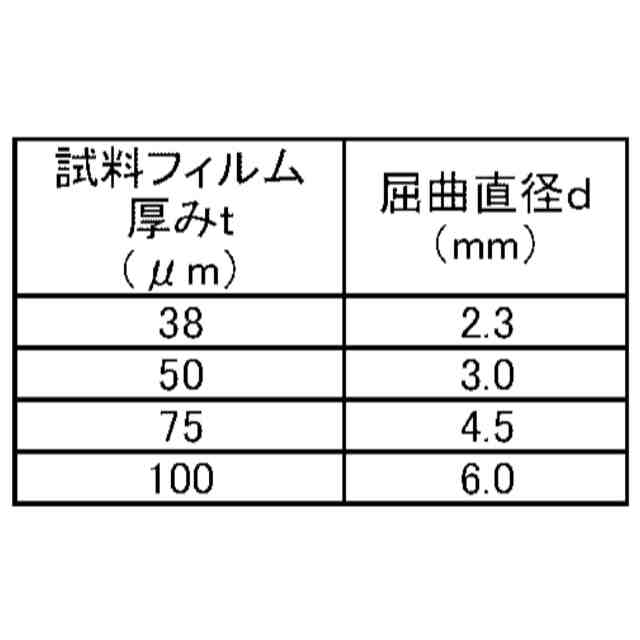

(ここで、ホールド角とは、屈曲部分の両表面にそれぞれ1.7%のひずみがかかるように室温化で72時間固定した後につく折れあとのなす角度を指す。また、屈曲方向とは、折りたたみ部と直交する方向を指す。)
【選択図】図4
特許請求の範囲【請求項１】
屈曲方向のホールド角が１６０°以上であり
、
極限粘度が０．５０～１．０ｄｌ／ｇであり、厚みが３８～８０μｍであり、密度が１．３８０ｇ／ｃｍ
３
以上１．４０ｇ／ｃｍ
３
以下であり、
全光線透過率が８５％以
上で
ある折りたたみ型有機ELディスプレイ用ポリエステルフィルム。
（ここで、ホールド角とは、屈曲部分の両表面にそれぞれ１．７％のひずみがかかるように室温化で７２時間固定した後につく折れあとのなす角度を指す。また、屈曲方向とは、折りたたみ部と直交する方向を指す。）
続きを表示（約 700 文字）【請求項２】
最大熱収縮率が１．５％以下である、請求項１に記載の折りたたみ型有機ELディスプレイ用ポリエステルフィルム。
【請求項３】
前記ポリエステルフィルムの少なくとも片面に易接着層を有し、
易接着層は、ポリエステル系樹脂、ポリエーテルポリウレタン系樹脂、ポリエステルポリウレタン樹脂、ポリカーボネートポリウレタン樹脂、アクリル樹脂のいずれかを含む請求項１に記載の折りたたみ型有機ELディスプレイ用ポリエステルフィルム。
【請求項４】
請求項１
から３のいずれか
に記載の折りたたみ型ディスプレイ用ポリエステルフィルムの少なくとも片面に、厚みが１～５０μｍのハードコート層を有し、
ハードコート層は、アクリル系樹脂、シロキサン系樹脂、無機ハイブリッド系樹脂、ウレタンアクリレート系樹脂、ポリエステルアクリレート系樹脂、エポキシ系樹脂のいずれかを含む折りたたみ型有機ELディスプレイ用ハードコートフィルム。
【請求項５】
有機ELモジュールを備え、
請求項
４
に記載の折りたたみ型ディスプレイ用ハードコートフィルムが、ハードコート層を表面に位置させるように表面保護フィルムとして配置された折りたたみ型有機ELディスプレイであって、折りたたみ型ディスプレイの折りたたみ部分を介して連続した単一のハードコートフィルムが配されている折りたたみ型有機ELディスプレイ。
【請求項６】
請求項
５
に記載の折りたたみ型有機ELディスプレイを有する携帯端末機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は折りたたみ型ディスプレイ用ポリエステルフィルム、折りたたみ型ディスプレイ用ハードコートフィルム、折りたたみ型ディスプレイ、及び携帯端末機器に関し、繰り返し折りたたんでも、フィルムの変形による画像の乱れの起こり難い折りたたみ型ディスプレイ及び携帯端末機器、及び前記の折りたたみ型ディスプレイ用ポリエステルフィルム及びハードコートフィルムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
携帯端末機器の薄膜軽量化が進み、スマートフォンに代表される携帯端末機器が広く普及している。携帯端末機器には様々な機能が求められている反面、利便性も求められている。そのため普及している携帯端末機器は、簡単な操作は片手ででき、さらに衣服のポケットなどに収納することが前提であるため６インチ程度の小さな画面サイズとする必要がある。
【０００３】
一方、７インチ～１０インチの画面サイズであるタブレット端末では、映像コンテンツや音楽のみならず、ビジネス用途、描画用途、読書などが想定され、機能性の高さを有している。しかし、片手での操作はできず、携帯性も劣り、利便性に課題を有する。
【０００４】
これらを達成するため、複数のディスプレイをつなぎ合わせることでコンパクトにする手法が提案されているが、ベゼルの部分が残るため、映像が切れたものとなり、視認性の低下が問題となり普及していない。
【０００５】
そこで近年、フレキシブルディスプレイ、折りたたみ型ディスプレイを組み込んだ携帯端末が提案されている。この方式であれば、画像が途切れることなく、大画面のディスプレイを搭載した携帯端末機器として利便性よく携帯できる。
【０００６】
ここで、従来の折りたたみ構造を有しないディスプレイや携帯端末機器については、そのディスプレイの表面はガラスなど可撓性を有しない素材で保護することができたが、折りたたみ型ディスプレイにおいて、折りたたみ部分を介して一面のディスプレイとする場合には、可撓性があり、かつ、表面を保護できるハードコートフィルムなどを使用する必要がある。しかしながら、折りたたみ型ディスプレイでは、一定の折りたたみ部分に当たる箇所が繰り返し折り曲げられるため、当該箇所のフィルムが経時的に変形し、ディスプレイに表示される画像を歪める等の問題があった。また、表面保護フィルムだけでなく、折りたたみ型ディスプレイには、偏光板、位相差板、タッチパネル基材、有機ＥＬなどの表示セルの基材、背面の保護部材など、様々な部位にフィルムが用いられ、これらのフィルムに対しても繰り返し折りたたみに対する耐久性が求められていた。
【０００７】
そこで、部分的に膜厚を変える手法も提案されているが（例えば、特許文献１参照）、量産性に乏しい問題がある。
【０００８】
また、ポリエステルフィルムの屈曲方向の屈折率を調整する手法も提案されているが、屈曲方向の屈折率を下げるに従ってハードコート塗布時の鉛筆硬度が低下し、ディスプレイの表面保護機能の低下する問題があった。また、一方向の屈折率を下げていくと折りたたみ時の変形は改善していくが、折りたたみ方向の一軸配向性が高まり、折りたたみ部にクラックが発生する、または破断する問題があった。二軸延伸フィルムでは破断は起こらず、生産性もよいが折りたたみ時の変形は起こりやすく、屈曲への耐性は劣るものとなる。
【先行技術文献】
【特許文献】
【０００９】
特開２０１６－１５５１２４号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本発明は上記のような従来のディスプレイの部材が有する課題を解決しようとするものであって、量産性に優れており、折り曲げた後に折りたたみ部分で表示される画像に乱れを生じるおそれがない折りたたみ型ディスプレイと、そのような折りたたみ型ディスプレイを搭載した携帯端末機器を提供できるようにするため、折りたたみ部に折り跡やクラックが発生することのない、折りたたみ型ディスプレイ用ポリエステルフィルムを提供しようとするものである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
