公開番号2025129876
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026822
出願日2024-02-26
発明の名称端子構造
出願人愛三工業株式会社
代理人弁理士法人快友国際特許事務所
主分類H01R 4/70 20060101AFI20250829BHJP(基本的電気素子)
要約【課題】端子の屈曲部におけるバリ切りの手間を減らすことができる技術を提供する。
【解決手段】端子構造は、端子と、端子の一部を被覆する樹脂製の被覆部材と、を備える。端子は、第1方向に延びる平板状の第1部分と、第1方向と異なる第2方向に延びる平板状の第2部分と、第1部分と第2部分を繋ぐ屈曲部と、を備える。被覆部材は、屈曲部の外表面と内表面の全体を被覆している。
【選択図】図1
特許請求の範囲【請求項１】
端子と、
前記端子の一部を被覆する樹脂製の被覆部材と、を備える端子構造であって、
前記端子は、第１方向に延びる平板状の第１部分と、前記第１方向と異なる第２方向に延びる平板状の第２部分と、前記第１部分と前記第２部分を繋ぐ屈曲部と、を備え、
前記被覆部材は、前記屈曲部の外表面と内表面の全体を被覆している、端子構造。
続きを表示（約 330 文字）【請求項２】
請求項１に記載の端子構造であって、
前記端子の前記第２部分は、側方に突出する突出部を備え、
前記被覆部材は、前記屈曲部を被覆すると共に前記突出部の前記屈曲部側の端部を被覆している、端子構造。
【請求項３】
請求項１又は２に記載の端子構造であって、
前記被覆部材は、前記端子の前記第１部分の外表面を被覆する一方で前記第１部分の内表面を被覆しない、端子構造。
【請求項４】
請求項１又は２に記載の端子構造であって、
前記端子の前記屈曲部の前記外表面を被覆する樹脂と前記端子との接触面積が、前記屈曲部の前記内表面を被覆する樹脂と前記端子との接触面積よりも大きい、端子構造。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、端子構造に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、端子と、端子の一部を被覆する樹脂製の被覆部材とを備える端子構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１０４７９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
端子を樹脂製の被覆部材で被覆する場合、例えば、インサート成形の際に、端子の屈曲部の内側部分に被覆用の樹脂が入り込み、その部分でバリが発生することがある。そうすると、バリ切りの手間を要することになる。本明細書は、端子の屈曲部におけるバリ切りの手間を減らすことができる技術を提供する。
【課題を解決するための手段】
【０００５】

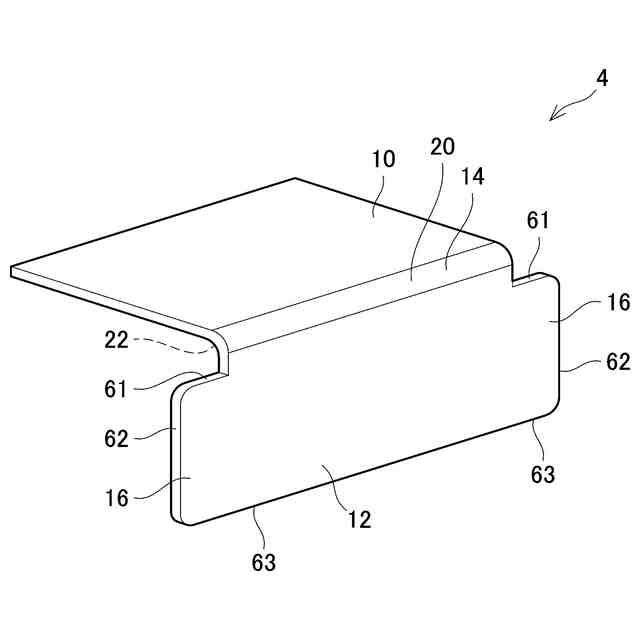

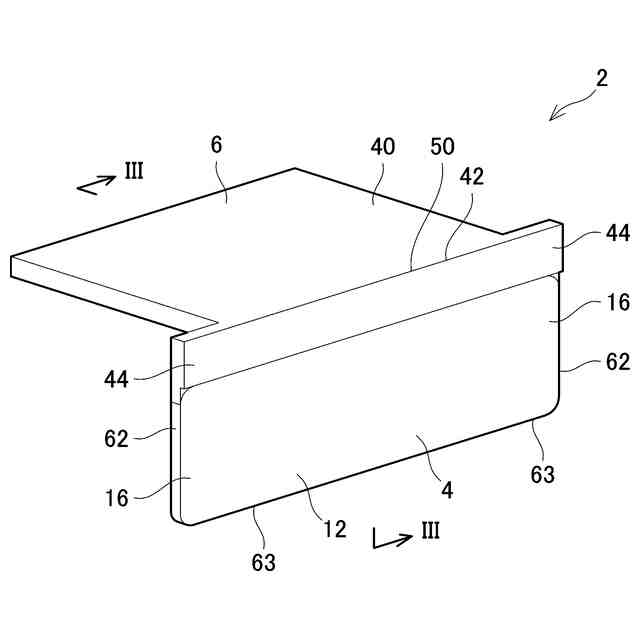

本技術の第１の態様では、端子構造が、端子と、前記端子の一部を被覆する樹脂製の被覆部材と、を備えている。前記端子は、第１方向に延びる平板状の第１部分と、前記第１方向と異なる第２方向に延びる平板状の第２部分と、前記第１部分と前記第２部分を繋ぐ屈曲部と、を備えている。前記被覆部材は、前記屈曲部の外表面と内表面の全体を被覆している。
【０００６】
端子の屈曲部の内表面を被覆部材で被覆しない構成では、インサート成形の際に、屈曲部の内側部分で細かなバリが発生することがある。これに対して、上記の構成によると、端子の屈曲部の内表面を被覆部材で積極的に被覆するので、屈曲部の内側部分で細かなバリが発生することを抑制することができる。これにより、端子の屈曲部におけるバリ切りの手間を減らすことができる。また、インサート成形の際に、端子の屈曲部における金型の合わせ込みが容易になる。
【０００７】
第２の態様では、上記第１の態様において、前記端子の前記第２部分は、側方に突出する突出部を備えていてもよい。前記被覆部材は、前記屈曲部を被覆すると共に前記突出部の前記屈曲部側の端部を被覆していてもよい。
【０００８】
この構成によると、突出部の屈曲部側の端部で細かなバリが発生することを抑制することができる。これにより、バリ切りの手間を減らすことができる。
【０００９】
第３の態様では、上記第１又は第２の態様において、前記被覆部材は、前記端子の前記第１部分の外表面を被覆する一方で前記第１部分の内表面を被覆しなくてもよい。
【００１０】
端子の第１部分の内表面を被覆しない構成では、インサート成形の際に、端子の屈曲部の内側部分に被覆用の樹脂が誤って入り込み易い。しかしながら、端子の屈曲部の内表面を被覆部材で積極的に被覆するので、屈曲部の内側部分で細かなバリが発生することを抑制することができる。
（【００１１】以降は省略されています）
