公開番号2025127399
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024024140
出願日2024-02-20
発明の名称杭のカゴ筋、その製造方法、余盛内構造の設置方法、並びに杭頭処理方法
出願人有限会社神政興業
代理人個人
主分類E02D 5/34 20060101AFI20250825BHJP(水工;基礎;土砂の移送)
要約【課題】建物基礎の杭孔内に打設するコンクリート杭の上部(余盛)の除去(杭頭処理)に際して、余盛の粉砕、剥離、取り出しを容易にするため、杭のカゴ筋、その製造方法、余盛内構造の設置方法、杭頭処理方法を提供する。
【解決手段】杭のカゴ筋において、余盛内部に位置することになる主筋に、介在が、隣り合う主筋同士ではカゴ筋の内部中心と外側方向に対して内側と外側に交互に千鳥足状に、巻き付けられてなることを特徴とする杭のカゴ筋の構成とした。
【選択図】図2
特許請求の範囲【請求項１】
杭のカゴ筋において、余盛内部に位置することになる主筋に、
介在が、隣り合う主筋同士ではカゴ筋の内部中心と外側方向に対して内側と外側に交互に千鳥足状に、巻き付けられてなることを特徴とする杭のカゴ筋。
続きを表示（約 750 文字）【請求項２】
前記介在を、
さらに、
余盛内部に位置することになる主筋に、上下方向に全体として螺旋状に、巻き付けられてなることを特徴とする請求項１に記載の杭のカゴ筋。
【請求項３】
上下方向に隣り合う前記介在の隙間は、コンクリートが流入できる距離であることを特徴とする請求項１に記載の杭のカゴ筋。
【請求項４】
前記隙間は、１００ｍｍ～５００ｍｍの範囲であることを特徴とする請求項１に記載の杭のカゴ筋。
【請求項５】
前記介在が、樹脂製ホースであることを特徴とする請求項１に記載の杭のカゴ筋。
【請求項６】
前記介在が、折りたたみできる樹脂製ホースであることを特徴とする請求項１に記載の杭のカゴ筋。
【請求項７】
前記介在が、幅２５ｍｍ～３００ｍｍで帯状であることを特徴とする請求項１に記載の杭のカゴ筋。
【請求項８】
杭のカゴ筋において、余盛内部に位置することになる主筋に、介在を、隣り合う主筋同士ではカゴ筋の内部中心と外側方向に対して内側と外側に交互に千鳥足状に、巻き付けることを特徴とする杭のカゴ筋の製造方法。
【請求項９】
杭のカゴ筋において、余盛内部に位置することになる主筋に、介在を、隣り合う主筋同士ではカゴ筋の内部中心と外側方向に対して内側と外側に交互に千鳥足状に、巻き付けることを特徴とする余盛内構造の設置方法。
【請求項１０】
請求項１～請求項７の何れか１項に記載の杭のカゴ筋を用いた杭の余盛の除去において、
芯抜き工法で、或いは余盛を油圧式圧砕大割機又は／及びハンドブレーカーで粉砕し、除去することを特徴とする杭頭処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物基礎の杭孔内に打設するコンクリート杭の上部（余盛）の除去（杭頭処理）に際して、余盛の粉砕、剥離、取り出しを容易にするため、杭のカゴ筋、その製造方法、余盛内構造の設置方法、杭頭処理方法に関する発明である。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
図１に示すような、杭においては縦に配置される主筋２と主筋に直交する水平方向に配置されるフープ筋３（帯筋）を組んだカゴ筋１に、杭孔内でコンクリートを打設した杭の上部は「余盛」と呼ばれ、流入したコンクリートに混ざったスライム、汚泥等の不純物が浮いて集まって固化したもので、埋設される杭の品質を一定にし、強度を確保するために必要な部分で、杭の固化後には除去される。余盛の除去を杭頭処理という（非特許文献１）。
【０００３】
杭頭処理としては、非特許文献１に説明されるように、余盛下部の周囲をカッターで縁切りし、人力による粉砕（ハンドブレーカーなどによる斫り（ハツリ）や、液体の固化膨張を利用して余盛部分を分離、クレーンで引き抜く芯抜き工法（非特許文献２）、静的破砕工法（通電や薬剤によるクラック誘発）などがある。
【０００４】
通常、余盛部分の主筋のそれぞれに布（被覆２ａ）を巻くが、主に、ハツリ時の主筋へのキズ防止であったり、余盛除去後の主筋の露出による錆び防止などであったりの養生のためである。
【０００５】
他方、余盛の引き抜きを容易にするため、主筋に被せる発砲ポリウレタン製のカバーが知られている（非特許文献３）。余盛を主筋から剥離し、容易に引き抜くためには便利であるが、基礎工事は面積が広くクレーンのアームが届かなかったり、引き上げ重量オーバーであったりして、大型クレーンを利用できない杭頭が殆どである。また、当該カバーの利用コストも大きい。また、ハンドブレーカー、油圧式圧砕大割機を用いても、カバーの有無による割れかたに大差はなく、主筋にカバーを用いたことによる粉砕効率が格段に向上するわけではない。
【先行技術文献】
【非特許文献】
【０００６】
https://www.rise-jms.jp/media/kensetsu_yougo/a764
https://www.toda.co.jp/news/2023/20230925_003260.html
https://www.yo-jo.jp/item/md1434
https://metoree.com/categories/7657/
https://aka-bane.com/products/detail.php?product_id=4356&gad_source=1&gclid=CjwKCAiAiP2tBhBXEiwACslfnlJ0SLF83M4NYDLNihCLfhW-Js_KwXc7g4kpGPYettL145VQx8FAExoCjEwQAvD_BwE
【発明の概要】
【発明が解決しようとする課題】
【０００７】
そこで、建物基礎の杭孔内に打設するコンクリート杭の上部（余盛）の除去（杭頭処理）に際して、余盛の粉砕、剥離、取り出しを容易にするため、杭のカゴ筋、その製造方法、余盛内構造の設置方法、杭頭処理方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、上記の課題を解決するために、
（１）
杭のカゴ筋において、余盛内部に位置することになる主筋に、
介在が、隣り合う主筋同士ではカゴ筋の内部中心と外側方向に対して内側と外側に交互に千鳥足状に、巻き付けられてなることを特徴とする杭のカゴ筋。
（２）
前記介在を、
さらに、
余盛内部に位置することになる主筋に、上下方向に全体として螺旋状に、巻き付けられてなることを特徴とする（１）に記載の杭のカゴ筋。
（３）
上下方向に隣り合う前記介在の隙間は、コンクリートが流入できる距離であることを特徴とする（１）に記載の杭のカゴ筋。
（４）
前記隙間は、１００ｍｍ～５００ｍｍの範囲であることを特徴とする（１）に記載の杭のカゴ筋。
（５）
前記介在が、樹脂製ホースであることを特徴とする（１）に記載の杭のカゴ筋。
（６）
前記介在が、折りたたみできる樹脂製ホースであることを特徴とする（１）に記載の杭のカゴ筋。
（７）
前記介在が、幅２５ｍｍ～３００ｍｍで帯状であることを特徴とする（１）に記載の杭のカゴ筋。
（８）
杭のカゴ筋において、余盛内部に位置することになる主筋に、介在を、隣り合う主筋同士ではカゴ筋の内部中心と外側方向に対して内側と外側に交互に千鳥足状に、巻き付けることを特徴とする杭のカゴ筋の製造方法。
（９）
杭のカゴ筋において、余盛内部に位置することになる主筋に、介在を、隣り合う主筋同士ではカゴ筋の内部中心と外側方向に対して内側と外側に交互に千鳥足状に、巻き付けることを特徴とする余盛内構造の設置方法。
（１０）
請求項１～請求項７の何れか１項に記載の杭のカゴ筋を用いた杭の余盛の除去において、
芯抜き工法で、或いは余盛を油圧式圧砕大割機又は／及びハンドブレーカーで粉砕し、除去することを特徴とする杭頭処理方法。
の構成とした。
【発明の効果】
【０００９】
本発明は、上記構成であるので、以下の効果を奏する。即ち、建物基礎の杭孔内に打設するコンクリート杭の上部（余盛）の除去（杭頭処理）に際して、余盛の粉砕、剥離、取り出しを容易にするため、杭のカゴ筋、その製造方法、余盛内構造の設置方法、杭頭処理方法を提供することができる。
【図面の簡単な説明】
【００１０】

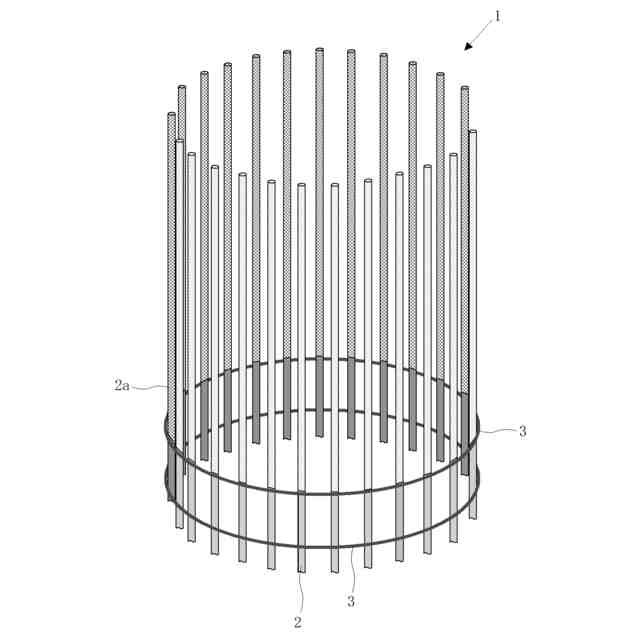

従来のカゴ筋１の説明図である。

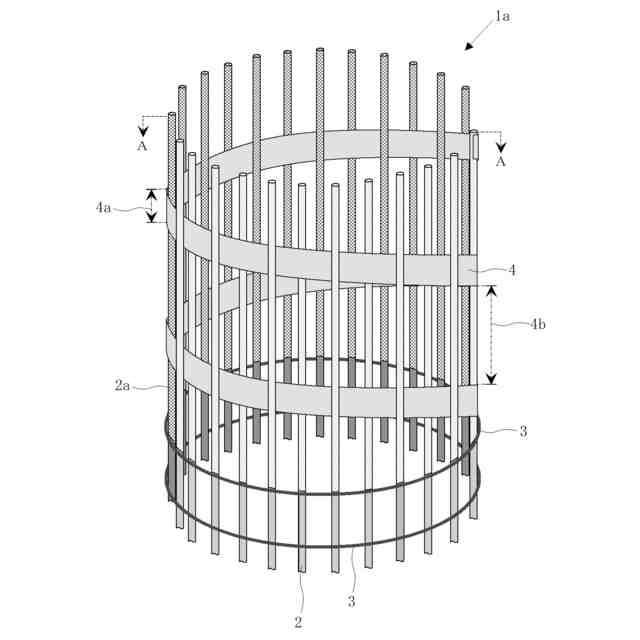

本発明の杭のカゴ筋１ａの説明である。主筋２及びその被覆２ａは、手前と奥とを区別し易くするため、濃淡の違いを付けてある。

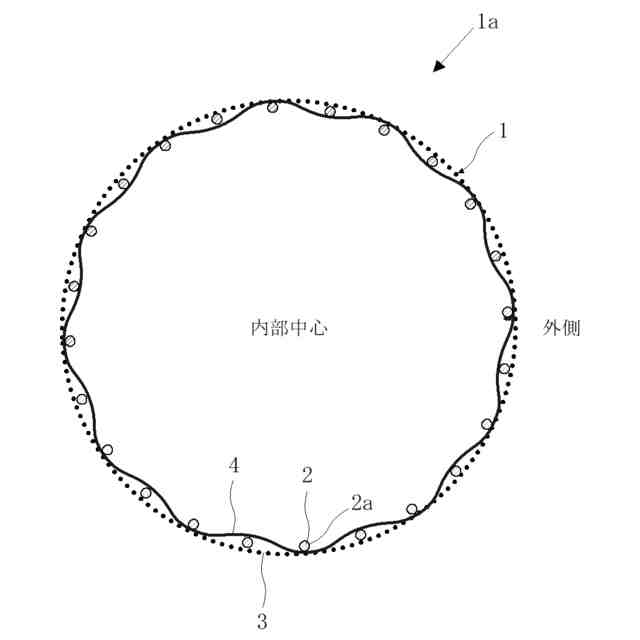

図２におけるＡ－Ａ矢視断面模式図である。なお、フープ筋３は、介在４を見やすくするため点線とした。
【発明を実施するための形態】
（【００１１】以降は省略されています）
