公開番号2025127031
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023500
出願日2024-02-20
発明の名称光伝送システムにおける伝送品質劣化判定装置、および、伝送品質劣化判定方法
出願人NTT株式会社,学校法人東京理科大学
代理人弁理士法人磯野国際特許商標事務所
主分類H04B 10/079 20130101AFI20250825BHJP(電気通信技術)
要約【課題】光伝送システムにおいて伝送品質劣化判定の誤りや漏れを防止すること。
【解決手段】光伝送システムにおける伝送品質劣化判定装置10は、劣化判定閾値設定部12と、受信した光信号の伝送品質劣化を判定する劣化判定部13と、受信した光信号の伝送品質データを含む1または複数種類の時系列データを取得する時系列データ取得部14と、時系列データを左窓および右窓に分割し、左窓、右窓および全窓それぞれの時系列データのばらつき指標を算出する時系列データ分割部15と、それぞれの時系列データのばらつき指標の相互の関係によって、取得した時系列データの定常値の変化有無を判定する関係式に基づき、取得した時系列データの定常値の変化があると判定した場合、劣化判定閾値の再設定を劣化判定閾値設定部12に指示する定常値変化検出部16とを備える。
【選択図】図1
特許請求の範囲【請求項１】
劣化判定閾値を設定する劣化判定閾値設定部と、
光受信端部で受信した光信号について前記劣化判定閾値に基づいて伝送品質劣化を判定する劣化判定部と、
前記光受信端部で受信した光信号の伝送品質データを含む１または複数種類の時系列データを取得する時系列データ取得部と、

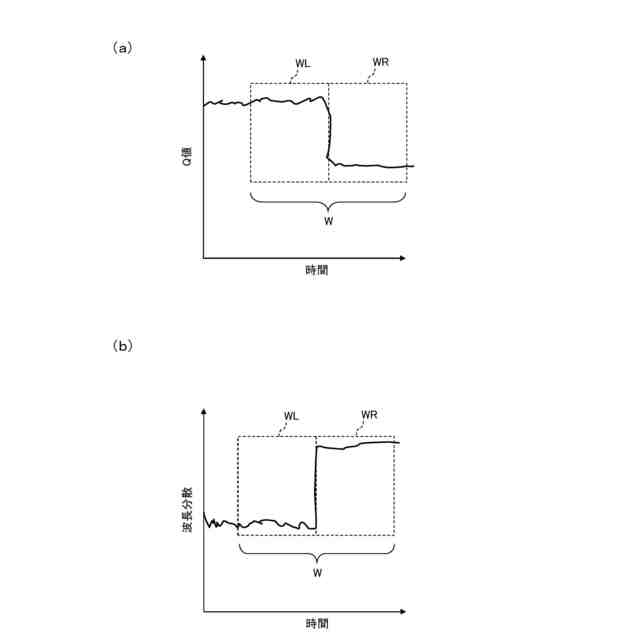

取得したデータ種別に、取得した時系列データの所定領域を１つの時間窓で選択し、所定時刻を境界に前記時間窓を第１時間窓および第２時間窓に分割し、前記第１時間窓内に配置される第１時系列データと、前記第２時間窓内に配置される第２時系列データと、分割前に選択された時間窓に配置された第３時系列データとについて、それぞれの時系列データのばらつき指標を算出する時系列データ分割部と、
それぞれの時系列データのばらつき指標の相互の関係によって前記取得した時系列データの定常値の変化有無を判定する予め定められた関係式に基づき、前記取得した時系列データの定常値の変化があると判定した場合、劣化判定閾値の再設定を前記劣化判定閾値設定部に指示する定常値変化検出部と
を備えることを特徴とする光伝送システムにおける伝送品質劣化判定装置。
続きを表示（約 920 文字）【請求項２】
前記定常値変化検出部は、
取得したデータ種別に、前記第３時系列データのばらつき指標から、前記第１時系列データのばらつき指標および前記第２時系列データのばらつき指標を差し引いて求めた差分値が、予め定められた定常値変化閾値以上であるか否かを判別し、
取得したいずれか１種類の時系列データにおいて、前記差分値が定常値変化閾値以上であるときに、前記取得した時系列データの定常値の変化があると判定する
ことを特徴とする請求項１に記載の光伝送システムにおける伝送品質劣化判定装置。
【請求項３】
前記定常値変化検出部は、前記取得した時系列データの定常値の変化があると判定した場合、定常値変化を検知したことを管理端末へ通知する
ことを特徴とする請求項１または請求項２に記載の光伝送システムにおける伝送品質劣化判定装置。
【請求項４】
光伝送システムにおける伝送品質劣化判定装置の伝送品質劣化判定方法であって、
前記伝送品質劣化判定装置は、
劣化判定閾値を設定する工程と、
光受信端部で受信した光信号について前記劣化判定閾値に基づいて伝送品質劣化を判定する工程と、
前記光受信端部で受信した光信号の伝送品質データを含む１または複数種類の時系列データを取得する工程と、
取得したデータ種別に、取得した時系列データの所定領域を１つの時間窓で選択し、所定時刻を境界に前記時間窓を第１時間窓および第２時間窓に分割し、前記第１時間窓内に配置される第１時系列データと、前記第２時間窓内に配置される第２時系列データと、分割前に選択された時間窓に配置された第３時系列データとについて、それぞれの時系列データのばらつき指標を算出する工程と、
それぞれの時系列データのばらつき指標の相互の関係によって前記取得した時系列データの定常値の変化有無を判定する予め定められた関係式に基づき、前記取得した時系列データの定常値の変化があると判定した場合、劣化判定閾値の再設定を指示する工程と、
を実行することを特徴とする伝送品質劣化判定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光伝送システムにおける伝送品質劣化判定装置、および、伝送品質劣化判定方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】

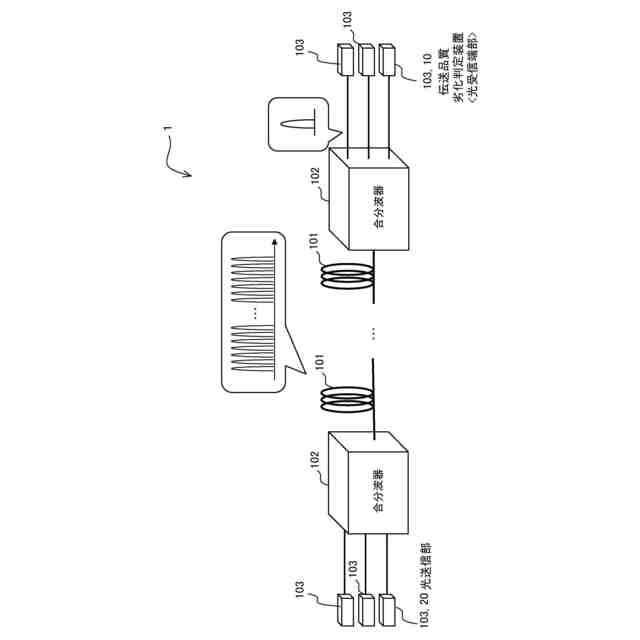

光伝送システムでは、一般に光受信器において前方誤り訂正処理（ＦＥＣ：Forward Error Collection）を用いて補正を行っている。ＦＥＣ前のＢｉｔＥｒｒｏｒＲａｔｅ（Pre FEC BER）から換算により求めたＱ値は、光伝送の品質を評価する最も重要な指標（伝送品質指標）の１つとなっている。光信号の様々な劣化や光信号がノイズの影響を受けることで、Ｑ値は低下する。Ｑ値が、ＦＥＣで補正できる限界を下回ると、パケットロス等の通信サービスへの影響が生じてしまう。
【０００３】
図９は、伝送品質データ（Ｑ値）の一例を示す模式図である。グラフの横軸は時間を示し、縦軸はＱ値（ｄＢ）を示す。なお、縦軸のＱ値（ｄＢ）は１５分間の平均値で示し、横軸の範囲は例えば数時間、数日あるいは数十日を示している。時刻ｔ１，ｔ２，ｔ３には、Ｑ値の定常値から大きく低下したＱ値データが計測されている。このようにＱ値が一時的に急落し、回復する現象は、Ｑ－ｄｒｏｐと呼ばれている。Ｑ－ｄｒｏｐが生じると、故障予兆の可能性があることが知られている。この例では、時刻ｔ４で故障が発生し、その後、補正限界（Q-limit）を下回ることが分かる。
【０００４】

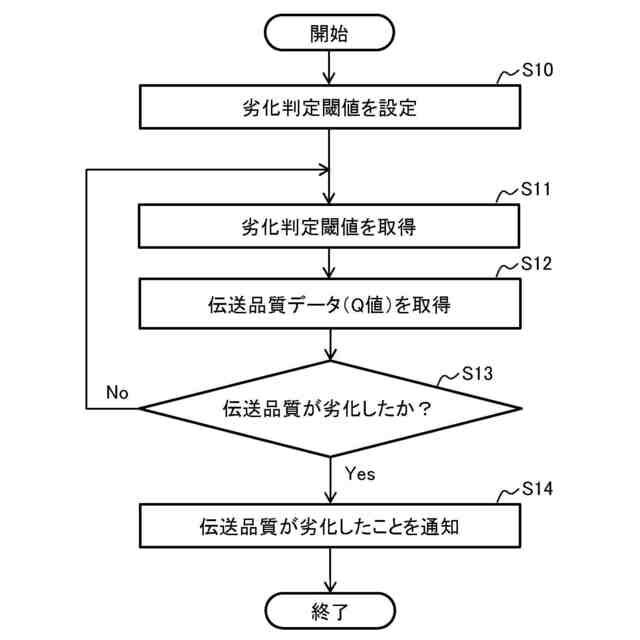

従来、Ｑ値の異常な変化（閾値を下回ったかどうか）を検出する技術が提案されている。例えば非特許文献１，２には、光パスごとの伝送品質のばらつきの違いを考慮した劣化判定方式が記載されている。この劣化判定方式では、Ｑ－ｄｒｏｐか否かを判定するための閾値（劣化判定閾値ThSF）を下記の式（１０１）に基づいて決定する。
【０００５】
ThSF＝<Q>-kσ … 式（１０１）
【０００６】
ここで、<Q>はＱ値の平均であり、σはＱ値の標準偏差であり、kは正の定数である。定数kとしては例えばk=4が用いられる。
また、例えば非特許文献３には、２つの時刻間のＱ値の差分を用いてＱ－ｄｒｏｐを検出する方式が記載されている。
【先行技術文献】
【非特許文献】
【０００７】
C. Delezoide et al. ,“Pre-Emptive Detection and Localization of Failures Towards Marginless Operations of Optical Networks,”2018 20th International Conference on Transparent Optical Networks (ICTON), We.D2.3.
Alba P. Vela et al. ,“Early Pre-FEC BER Degradation Detection to Meet Committed QoS,” Optical Fiber Communication Conference, January 2017, DOI:10.1364/OFC.2017.W4F.3
渡邉紘平、外６名、「光伝送システムの受信端品質データの一階差分系列データを用いた故障予兆検知方式の提案」、電子情報通信学会大会講演論文集(CD-ROM)、日本、2023年02月28日、巻：2023、号：総合大会、ページ：ROMBUNNO.B-6-55
【発明の概要】
【発明が解決しようとする課題】
【０００８】
従来技術においては、Ｑ値の定常値が閾値を下回った場合に、Ｑ値の異常な変化を検出している。しかしながら、光パスの経路変更等の伝送条件が変化すると、Ｑ値の定常値は変化してしまう。そのため、従来技術では、経路変更等によりＱ値の定常値が変化するタイミングで、伝送品質劣化判定の誤りや漏れが生じてしまう。
【０００９】
そこで、本発明では、上記の問題を解決し、光伝送システムにおいて伝送品質劣化判定の誤りや漏れを防止することを課題とする。
【課題を解決するための手段】
【００１０】

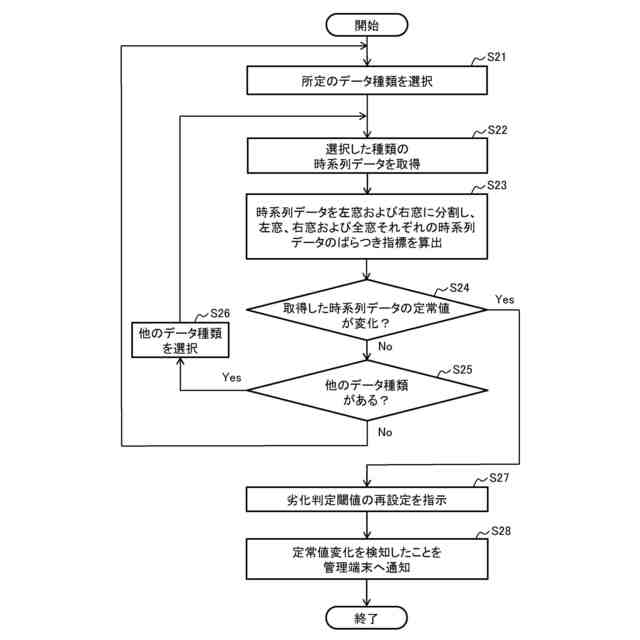

本発明に係る光伝送システムにおける伝送品質劣化判定装置は、劣化判定閾値を設定する劣化判定閾値設定部と、光受信端部で受信した光信号について前記劣化判定閾値に基づいて伝送品質劣化を判定する劣化判定部と、前記光受信端部で受信した光信号の伝送品質データを含む１または複数種類の時系列データを取得する時系列データ取得部と、取得したデータ種別に、取得した時系列データの所定領域を１つの時間窓で選択し、所定時刻を境界に前記時間窓を第１時間窓および第２時間窓に分割し、前記第１時間窓内に配置される第１時系列データと、前記第２時間窓内に配置される第２時系列データと、分割前に選択された時間窓に配置された第３時系列データとについて、それぞれの時系列データのばらつき指標を算出する時系列データ分割部と、それぞれの時系列データのばらつき指標の相互の関係によって前記取得した時系列データの定常値の変化有無を判定する予め定められた関係式に基づき、前記取得した時系列データの定常値の変化があると判定した場合、劣化判定閾値の再設定を前記劣化判定閾値設定部に指示する定常値変化検出部とを備えることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
