公開番号2025126572
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022870
出願日2024-02-19
発明の名称電動式手持ち形作業機の操作レバー機構
出願人株式会社やまびこ
代理人弁理士法人エビス国際特許事務所
主分類B25F 5/00 20060101AFI20250822BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】電動式手持ち形作業機の操作レバー機構において、ロック解除操作の安全規格に対応しながら、エンジン式と同程度の操作性が確保できるようにする。
【解決手段】操作レバー機構は、電動作業部を起動するためのトリガーレバーと、ハンドルの延設方向にスライド自在に設けられ、非操作時にトリガーレバーの動きをロックし、スライド操作によってトリガーレバーのロックを解除するスライド部材と、ハンドルを片手で握ることで操作され、非操作時にスライド部材のスライド操作を不可にし、操作時にスライド部材のスライド操作を可能にするグリップレバーを備え、ハンドルを片手で握ってグリップレバーを操作した状態でスライド部材をスライド操作させることで、トリガーレバーのロックを解除する。

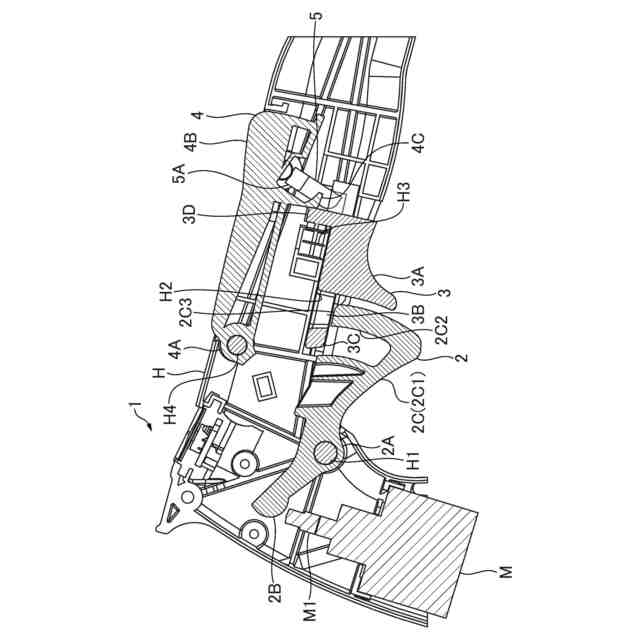

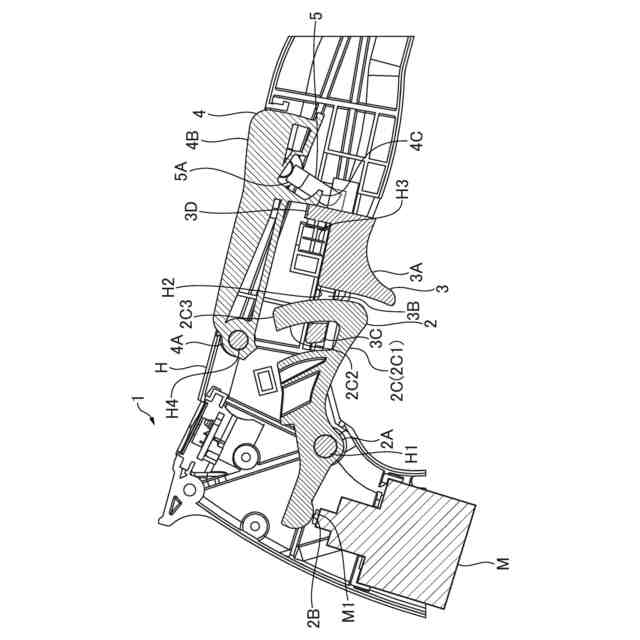

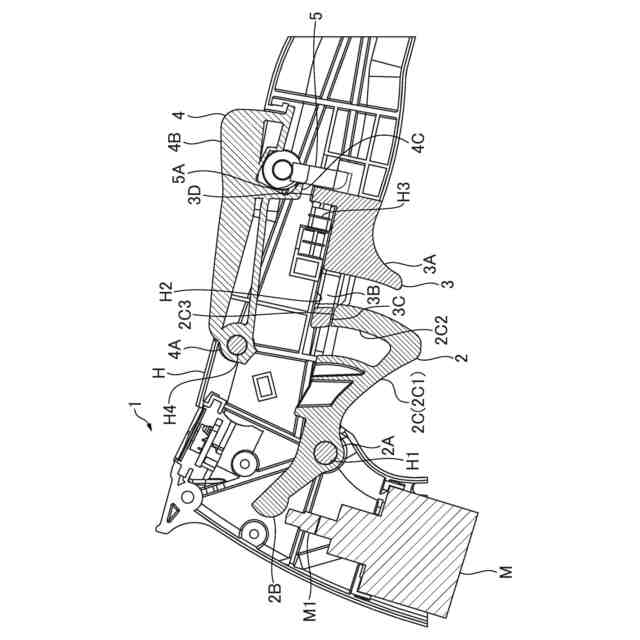

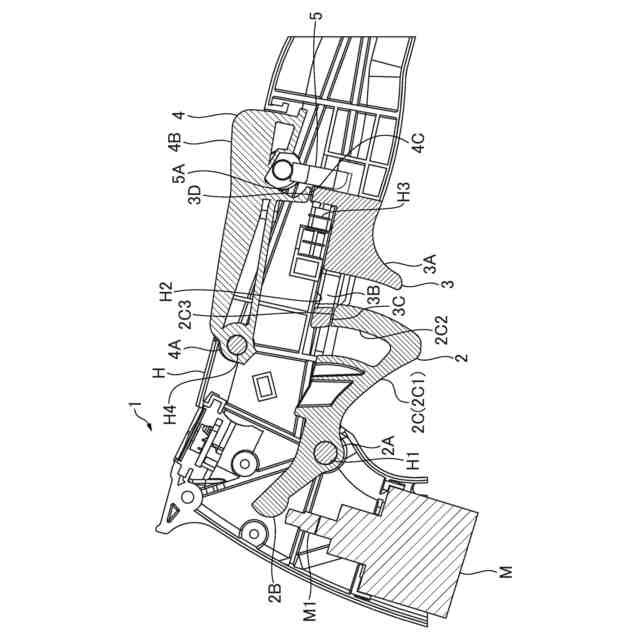

【選択図】図1
特許請求の範囲【請求項１】
電動式手持ち形作業機のハンドルに設けられる操作レバー機構であって、
電動作業部を起動するためのトリガーレバーと、
前記ハンドルの延設方向にスライド自在に設けられ、非操作時に前記トリガーレバーの動きをロックし、スライド操作によって前記トリガーレバーのロックを解除するスライド部材と、
前記ハンドルを片手で握ることで操作され、非操作時に前記スライド部材のスライド操作を不可にし、操作時に前記スライド部材のスライド操作を可能にするグリップレバーを備え、
前記ハンドルを片手で握って前記グリップレバーを操作した状態で前記スライド部材をスライド操作させることで、前記トリガーレバーのロックを解除する、電動式手持ち形作業機の操作レバー機構。
続きを表示（約 840 文字）【請求項２】
前記グリップレバーは、前記ハンドルを片手で握る動作により前記スライド部材のスライド操作後の状態を保持する、請求項１に記載された電動式手持ち形作業機の操作レバー機構。
【請求項３】
前記ハンドルの内部には、前記スライド部材の動きに連動する連動部材が設けられ、
前記連動部材は、前記グリップレバーと前記スライド部材の非操作時には、前記スライド部材の動きに伴う自身の動きを前記グリップレバーの一部に干渉させることで、前記スライド部材の操作を不可にし、前記グリップレバーの操作時には、前記グリップレバーの一部と自身との干渉を外すことで前記スライド部材の操作を可能にする、請求項１に記載された電動式手持ち形作業機の操作レバー機構。
【請求項４】
前記連動部材は、前記スライド部材のスライド操作に連動して、前記グリップレバーの操作時の状態に対して前記スライド部材の操作時の状態を保持する、請求項３に記載された電動式手持ち形作業機の操作レバー機構。
【請求項５】
前記トリガーレバーと前記スライド部材と前記グリップレバーは、非操作状態にバネ付勢されている、請求項１に記載された電動式手持ち形作業機の操作レバー機構。
【請求項６】
前記トリガーレバーは、前記ハンドルを片手で握った状態で人差し指にて操作できる位置に設けられ、
前記スライド部材は、前記ハンドルを片手で握った状態で中指又は薬指にて操作できる位置に設けられ、
前記グリップレバーは、前記ハンドルを片手で握った状態で掌にて操作できる位置に設けられる、請求項１に記載された電動式手持ち形作業機の操作レバー機構。
【請求項７】
前記スライド部材は、指で操作する操作突起部が前記トリガーレバーに近接することで、前記トリガーレバーのロックを解除する、請求項６に記載された電動式手持ち形作業機の操作レバー機構。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電動式手持ち形作業機の操作レバー機構に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

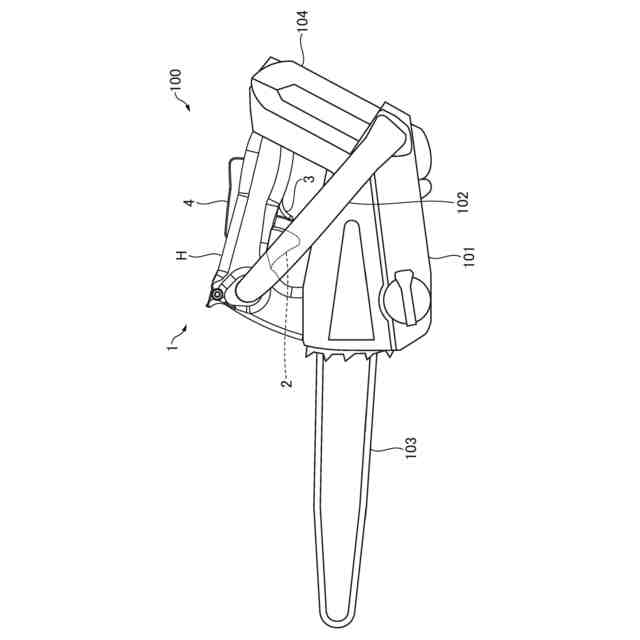

刈払機、ヘッジトリマー、チェーンソーなど、手持ち形の作業機は、操作者が手で把持するハンドルに作業部を起動させるトリガーレバーが設けられている。このトリガーレバーは、操作者の意図しない動きを排除して安全性を確保するために、非操作時にレバーの動きをロックする機構が一般に設けられている。また、電動式の手持ち形作業機は、アイドリング状態がエンジン音で確認できるエンジン式と比較して、即座に起動可能な状態か否かを操作者が認識し難い問題がある。このため、電動式手持ち形作業機では、意図的な２段階の操作を行わない限りトリガーレバーのロックが解除されないといった、安全対策が規格にて義務付けられている（ＩＥＣ規格６２８４１－１参照）。
【０００３】
前述した規格に対応した従来技術としては、ロック解除の誤操作を避けるために、ハンドルを握る操作のみではロック解除レバーの押し込みができない機構であり、ハンドル側面のボタンを押す操作を追加することでロック解除レバーの押し込みが可能になる機構が提案されている（下記特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
米国特許第９６３６７９２号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前述した従来技術は、ハンドル側面のボタンを押す操作の方向とハンドルを握ることで行われるロック解除レバーの操作の向きが別方向になっている。このため、誤操作を起こし難い機構になってはいるものの、ハンドルを片手で握りながら別方向の２操作を行うことになり、操作者はトリガーレバーのロック解除に煩雑な操作を強いられることになる。
【０００６】
特に、片手でハンドルを握りながら別途ボタン操作を行うためには、親指を使ってボタン操作を行うことが必要になる。ボタン操作のためにハンドルの握りから親指を離すと、片手でハンドルを握る際のグリップ力が低下する。このため、従来技術は、機体重量が大きい場合に、グリップ力の低下で大きな重量を片手で安定して支えられなくなり、円滑にボタン操作を行うことができなくなる問題があった。
【０００７】
また近年、環境や騒音などへの配慮から、エンジン式の手持ち形作業機を電動化する傾向がある。エンジン式の手持ち形作業機は、前述したようにアイドリング状態を操作者が認識できることから、トリガーレバーに対しての安全対策が電動式程厳しくない。このためエンジン式の手持ち形作業機は、比較的簡単にロック解除操作を行ってトリガーレバーを操作することができる。電動化に際しては、前述した電動式の安全規格に対応したロック解除操作が必要になるが、ユーザからは、安全規格に対応していながら、エンジン式と同程度の操作性になることが求められている。
【０００８】
本発明は、このような問題に対処するために提案されたものである。すなわち、電動式手持ち形作業機の操作レバー機構において、ロック解除操作の安全規格に対応しながら、エンジン式と同程度の操作性が確保できるようにすること、ハンドルを片手で握った状態でグリップ力の低下を招くことなく、操作性良く、トリガーレバーのロック解除を行うことができるようにすること、などが、本発明の課題である。
【課題を解決するための手段】
【０００９】
このような課題を解決するために、本発明は、以下の構成を具備するものである。
電動式手持ち形作業機のハンドルに設けられる操作レバー機構であって、電動作業部を起動するためのトリガーレバーと、前記ハンドルの延設方向にスライド自在に設けられ、非操作時に前記トリガーレバーの動きをロックし、スライド操作によって前記トリガーレバーのロックを解除するスライド部材と、前記ハンドルを片手で握ることで操作され、非操作時に前記スライド部材のスライド操作を不可にし、操作時に前記スライド部材のスライド操作を可能にするグリップレバーを備え、前記ハンドルを片手で握って前記グリップレバーを操作した状態で前記スライド部材をスライド操作させることで、前記トリガーレバーのロックを解除する、電動式手持ち形作業機の操作レバー機構。
【発明の効果】
【００１０】
前述した特徴によると、トリガーレバーのロック解除には、グリップレバーの操作とスライド部材のスライド操作の２操作が必要になるが、ハンドルを片手で握った状態で、グリップレバーとスライド部材とトリガーレバーを簡易に操作することができる。また、トリガーレバーとグリップレバーとスライド部材は、親指を使わないで操作することができ、ハンドルを片手で握った状態でグリップ力の低下を招くことなく、操作性良く、トリガーレバーのロック解除を行うことができる。これにより、電動式手持ち作業機の操作レバー機構において、ロック解除操作の安全規格に対応しながら、エンジン式と同程度の操作性を確保することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
