公開番号2025123624
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019167
出願日2024-02-13
発明の名称ペリメーター構造
出願人ミサワホーム株式会社
代理人個人
主分類E04B 9/30 20060101AFI20250818BHJP(建築物)
要約【課題】本発明の目的は、部屋の縁の上部に設けられた凹部の内側の上面を成す天板と天井の高さを独立に設定できるようにすることである。
【解決手段】互いに対向する一対の対向壁(3,4)を備える部屋のペリメーター構造は、前記一対の対向壁(3,4)の間に設けられる壁(10)と、前記壁(10)から前記部屋(2)の中央の方に離れた位置において前記一対の対向壁(3,4)の間に架設される横架材(20)と、前記横架材(20)の下端よりも上の位置において前記壁(10)と前記横架材(20)の間に架設される少なくとも1つの補助梁(30)と、前記横架材(20)の下端よりも上の位置において、前記壁(10)に沿って前記補助梁(30)の下に取り付けられる天板(45)と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
互いに対向する一対の対向壁を備える部屋のペリメーター構造であって、
前記一対の対向壁の間に設けられる壁と、
前記壁から前記部屋の中央の方に離れた位置において前記一対の対向壁の間に架設される横架材と、
前記横架材の下端よりも上の位置において前記壁と前記横架材の間に架設される少なくとも１つの補助梁と、
前記横架材の下端よりも上の位置において、前記壁に沿って前記補助梁の下に取り付けられる天板と、を備える
ことを特徴とするペリメーター構造。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載のペリメーター構造であって、
前記対向壁が耐力壁であり、
前記横架材が小壁パネルであり、
前記小壁パネルの両端が前記対向壁に接合される
ことを特徴とするペリメーター構造。
【請求項３】
請求項１又は２に記載のペリメーター構造であって、
前記壁に向いた前記横架材の面に接合される受け材を備え、
前記補助梁が前記受け材に載って前記受け材に固定される
ことを特徴とするペリメーター構造。
【請求項４】
請求項１又は２に記載のペリメーター構造であって、
前記横架材の下端よりも上の位置において、前記壁に沿って前記補助梁の下面に接合され、前記補助梁の下面と前記天板の間に介在し、前記天板が接合される下地材と、
前記横架材と前記壁との間において前記下地材に対して勝って前記下地材に接合され、前記下地材から垂下する垂れ板と、を備え、
前記壁、前記垂れ板及び前記天板によって囲われるスペースが下向きに開放されている
ことを特徴とするペリメーター構造。
【請求項５】
請求項４に記載のペリメーター構造であって、
前記横架材に向いた前記垂れ板の面の下縁に沿ってその面に固定される框材と、
前記框材の下面及び前記横架材の下端に貼り付けられる石膏ボードと、を備える
ことを特徴とするペリメーター構造。
【請求項６】
請求項１又は２に記載のペリメーター構造であって、
前記壁とは反対側の前記横架材の面の下縁から前記部屋の中央の方に張り出し、前記部屋の天井から下に離れる張出下地材を備え、
前記部屋の前記天井、前記横架材及び前記張出下地材によって囲われるスペースが前記部屋の中央の向きに開放されている
ことを特徴とするペリメーター構造。
【請求項７】
請求項６に記載のペリメーター構造であって、
前記横架材の下端よりも上の位置において、前記壁に沿って前記補助梁の下面に接合され、前記補助梁の下面と前記天板の間に介在し、前記天板が接合される下地材と、
前記横架材と前記壁との間において前記下地材に対して勝って前記下地材に接合され、前記下地材から垂下する垂れ板と、
前記横架材に向いた前記垂れ板の面の下縁に沿ってその面に固定される框材と、
前記框材の下面、前記横架材の下端及び前記張出下地材の下面に張り付けられる石膏ボードと、を備え、
前記壁、前記垂れ板及び前記天板によって囲われる第２スペースが下向きに開放されている
ことを特徴とするペリメーター構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ペリメーター構造に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１は、凹部が部屋の縁の上部に設けられて、その凹部が下向きに開放されていることを開示する。特許文献１によれば、壁が部屋の縁に立設されており、吊木が壁から部屋の中央に離れた位置において上方から垂下しており、第１野縁が吊木の下端に固定され、石膏ボードが第１野縁に貼り付けられており、その石膏ボードが部屋の天井を成す。第２野縁が横方向に延びるよう吊木の側面に固定され、第３野縁が横方向に延びるよう壁の上部に固定され、これら第２野縁及び第３野縁が同じ高さにある。合板が第２野縁及び第３野縁の下面に釘により貼り付けられており、この合板が凹部の内側の上面を成す。立設板が吊木及び第１野縁の側面に貼り付けられている。立設板が壁の上部に対向し、この立設板及び壁の上部が凹部の内側の側面を成す。凹部の内側の上面を成す合板と天井のどちらも吊木に支持されることから、凹部の内側の上面を成す合板の高さを天井の高くする必要がある。
【先行技術文献】
【特許文献】
【０００３】
特開平８－７７８１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
そこで、本発明の目的は、部屋の縁の上部に設けられた凹部の内側の上面を成す天板と天井の高さを独立に設定できるようにすることである。
【課題を解決するための手段】
【０００５】

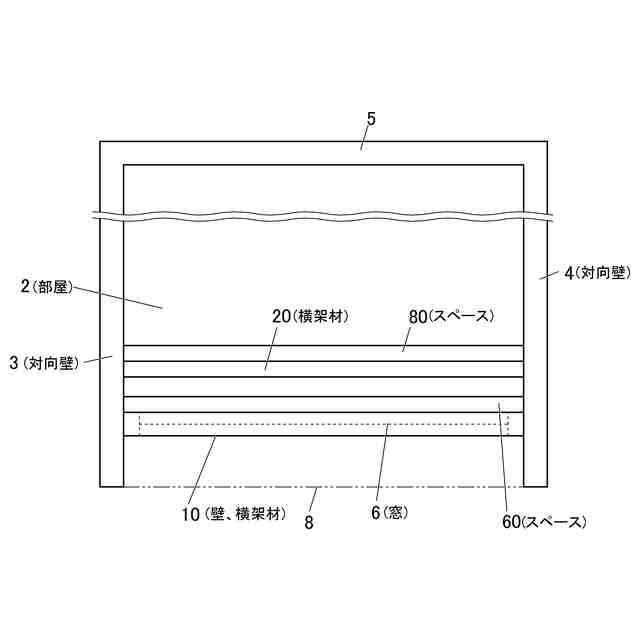

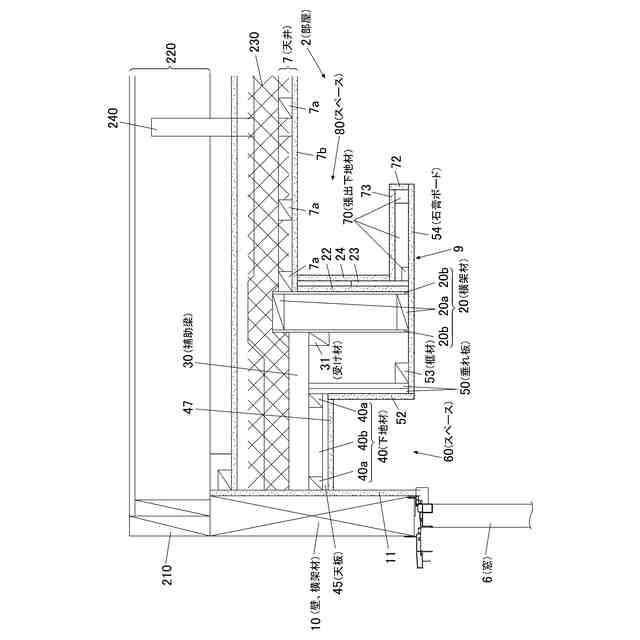

以下の括弧書きで示された参照符号は図１～図３において参照される。
【０００６】
以上の課題を解決するため、請求項１によれば、
互いに対向する一対の対向壁（３，４）を備える部屋（２）のペリメーター構造であって、
前記一対の対向壁（３，４）の間に設けられる壁（１０）と、
前記壁（１０）から前記部屋（２）の中央の方に離れた位置において前記一対の対向壁（３，４）の間に架設される横架材（２０）と、
前記横架材（２０）の下端よりも上の位置において前記壁（１０）と前記横架材（２０）の間に架設される少なくとも１つの補助梁（３０）と、
前記横架材（２０）の下端よりも上の位置において、前記壁（１０）に沿って前記補助梁（３０）の下に取り付けられる天板（４５）と、を備える
ことを特徴とするペリメーター構造が提供される。
【０００７】
以上のような請求項１によれば、天板（４５）の荷重が補助梁（３０）によって横架材（２０）に伝達され、更に横架材（２０）によって対向壁（３，４）に伝達される。つまり、天板（４５）の荷重の伝達には、天井を支える吊り木などが利用されていない。そのため、横架材（２０）よりも部屋（２）の中央の方の天井の高さは補助梁（３０）及び天板（４５）の影響を受けず、天板（４５）の高さから独立して天井の高さを設定することができる。例えばその天井の高さを補助梁（３０）の高さ以上にすることができる。
天板（４５）の荷重が補助梁（３０）及び横架材（２０）によって対向壁（３，４）に伝達されるため、天板（４５）が安定して、天板（４５）の堅牢性が高い。
天板（４５）が横架材（２０）の下端よりも上に配置されるため、天板（４５）の下のスペース（６０）が下方に向けて開放される凹部となり得る。
【０００８】
請求項２によれば、
請求項１に記載のペリメーター構造であって、
前記対向壁（３，４）が耐力壁であり、
前記横架材（２０）が小壁パネルであり、
前記小壁パネルの両端が前記対向壁（３，４）に接合される
ことを特徴とするペリメーター構造が提供される。
【０００９】
以上のような請求項２によれば、対向壁（３，４）が天板（４５）、補助梁（３０）及び横架材（２０）の荷重を負担するところ、その対向壁（３，４）が耐力壁であることから、天板（４５）が安定して、天板（４５）の堅牢性が高い。横架材（２０）が小壁パネルであることから、天板（４５）及び補助梁（３０）が安定して、天板（４５）の堅牢性が高い。
【００１０】
請求項３によれば、
請求項１又は２に記載のペリメーター構造であって、
前記壁（１０）に向いた前記横架材（２０）の面に接合される受け材（３１）を備え、
前記補助梁（３０）が前記受け材（３１）に載って前記受け材（３１）に固定される
ことを特徴とするペリメーター構造が提供される。
（【００１１】以降は省略されています）
