特許ウォッチ

公開番号2025123589
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019087
出願日2024-02-13
発明の名称発泡体
出願人三和化工株式会社
代理人弁理士法人レクシード・テック
主分類C08J 9/04 20060101AFI20250818BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】反発弾性に優れるとともに、熱的安定性にも優れる発泡体を提供する。
【解決手段】本発明の発泡体は、スチレン系エラストマーと、エチレン酢酸ビニルと、を含み、前記エチレン酢酸ビニルが有する酢酸ビニルの配合量が、前記スチレン系エラストマー100質量部に対して、2質量部～14質量部である。
【選択図】なし
特許請求の範囲【請求項１】
スチレン系エラストマーと、エチレン酢酸ビニルと、を含み、
前記エチレン酢酸ビニルが有する酢酸ビニルの配合量が、前記スチレン系エラストマー１００質量部に対して、２質量部～１４質量部である、発泡体。
続きを表示（約 110 文字）【請求項２】
ＪＩＳＫ６４００－３に準拠して測定した反発弾性率が、５０％以上であり、且つ、
ＪＩＳＫ６７６７に準拠して測定した熱的安定性が、－８％以上である、請求項１記載の発泡体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、発泡体に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、反発弾性に優れるエラストマーの発泡体が、スポーツ用品等の用途に使用されている（例えば、特許文献１参照）。例えば、スチレン系エラストマーの発泡体が、サッカーボールの内張スポンジとして使用されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１６４６２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
スチレン系エラストマーの発泡体は、反発弾性には優れるが、樹脂結晶性が高いため、温度変化に弱い。
【０００５】
そこで、本発明は、反発弾性に優れるとともに、熱的安定性にも優れる発泡体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記目的を達成するために、本発明の発泡体は、
スチレン系エラストマーと、エチレン酢酸ビニルと、を含み、
前記エチレン酢酸ビニルが有する酢酸ビニルの配合量が、前記スチレン系エラストマー１００質量部に対して、２質量部～１４質量部である。
【発明の効果】
【０００７】
本発明の発泡体は、スチレン系エラストマーに加え、エチレン酢酸ビニルを含み、且つ、前記エチレン酢酸ビニルが有する酢酸ビニルの配合量が前記所定範囲にあることで、反発弾性に優れるとともに、熱的安定性にも優れる。
【発明を実施するための形態】
【０００８】
本発明の発泡体は、スチレン系エラストマーと、エチレン酢酸ビニルと、を含む。前記発泡体は、前記スチレン系エラストマー及び前記エチレン酢酸ビニルのみで構成されていてもよいし、さらに他の成分（例えば、充填剤（顔料等の着色剤を含む）等）を含んでもよい。
【０００９】
前記スチレン系エラストマーとは、スチレンから構成される部分と、ブタジエン、イソプレン、エチレン等から構成される部分とが「ブロック」を成しているブロック共重合体をいう。前記スチレン系エラストマーは、自家調製してもよいし、市販品を用いてもよい。前記市販品としては、例えば、旭化成（株）のタフテック（登録商標）Ｐ１０８３、（株）クラレ製のハイブラー（登録商標）５１２７、（株）ＥＮＥＯＳマテリアル製のＤＹＮＡＲＯＮ４６００Ｐ、８３００Ｐ、８６００Ｐ、８９０３Ｐ、９９０１Ｐ等が挙げられる。前記スチレン系エラストマーは、１種類を単独で用いてもよいし、２種類以上を併用してもよい。
【００１０】
前記発泡体全量における前記スチレン系エラストマーの配合量は、前記エチレン酢酸ビニル（以下、「ＥＶＡ」という。）が有する酢酸ビニル（以下、「ＶＡｃ」という。）の配合量を前記所定範囲内にし得さえすれば特に限定されないが、例えば、５０質量％～８０質量％である。

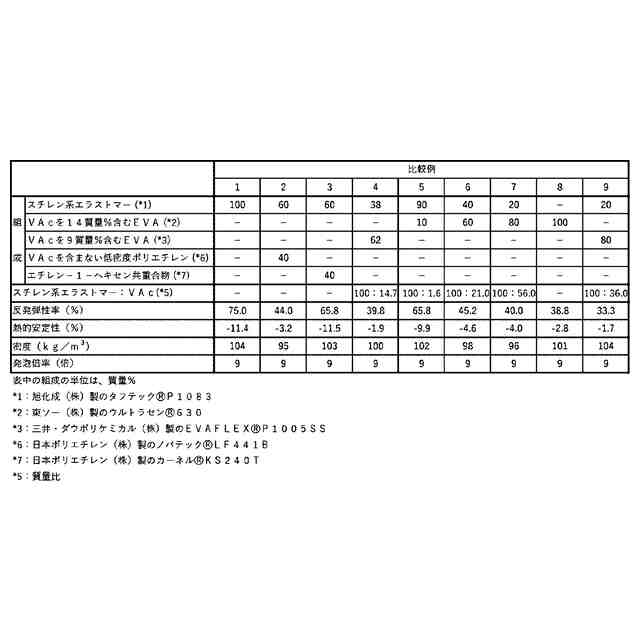

（【００１１】以降は省略されています）

関連特許
