特許ウォッチ

公開番号2025123101
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018975
出願日2024-02-09
発明の名称グリース組成物、グリース組成物の製造方法、及び車軸の潤滑方法
出願人出光興産株式会社,出光NTG株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類C10M 169/02 20060101AFI20250815BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】高いせん断安定性を有するグリース組成物を実現する。
【解決手段】基油と、増ちょう剤と、を含有し、前記増ちょう剤は、レーザー解析・散乱法により測定した面積基準での算術平均粒子径が2.0μm以下であり、前記基油及び前記増ちょう剤の混合物を、155℃以上、185℃以下の保持温度で、30分間以上、120分間以下保持することによって得られる、グリース組成物。
【選択図】なし
特許請求の範囲【請求項１】
基油と、増ちょう剤と、を含有し、

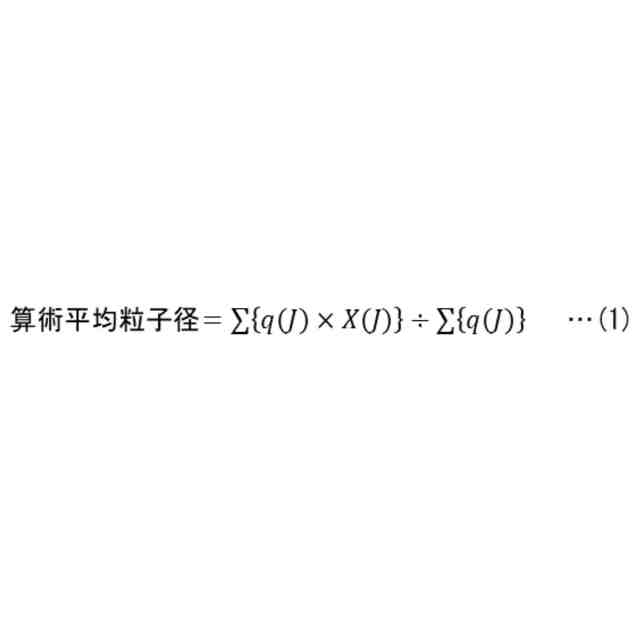

前記増ちょう剤は、レーザー解析・散乱法により測定した面積基準での算術平均粒子径が２．０μｍ以下であり、
前記基油及び前記増ちょう剤の混合物を、１５５℃以上、１８５℃以下の保持温度で、３０分間以上、１２０分間以下保持することによって得られる、グリース組成物。
続きを表示（約 1,000 文字）【請求項２】
前記保持温度が１７５℃以上、１８５℃以下である、請求項１に記載のグリース組成物。
【請求項３】
前記増ちょう剤は、イソシアネート化合物とモノアミンとの反応生成物であるウレア系増ちょう剤であり、
前記モノアミンが、オクチルアミン及びステアリルアミンであり、
前記イソシアネート化合物と反応させる、前記オクチルアミンと前記ステアリルアミンとのモル比が、８：２以上、９．８：０．２以下である、請求項１に記載のグリース組成物。
【請求項４】
ＡＳＴＭＤ１８３１に準拠した試験機を用いて、記載の条件（８０℃、５０時間）でせん断を与えた後、測定されたロール安定度試験におけるちょう度変化が０以上、＋６０未満である、請求項１に記載のグリース組成物。
【請求項５】
請求項１～４のいずれか１項に記載のグリース組成物により車軸を潤滑する方法。
【請求項６】
基油及び増ちょう剤の混合物を得る工程と、
前記混合物を、１５５℃以上、１８５℃以下の保持温度で、３０分間以上、１２０分間以下保持する工程と、
を含み、
前記増ちょう剤は、レーザー解析・散乱法により測定した面積基準での算術平均粒子径が２．０μｍ以下である、グリース組成物の製造方法。
【請求項７】
前記保持温度が１７５℃以上、１８５℃以下である、請求項６に記載のグリース組成物の製造方法。
【請求項８】
前記基油及び前記増ちょう剤の混合物を得る工程では、せん断速度が１０
２
ｓ
－１
以上であるせん断力を与えながら、前記基油中で前記増ちょう剤を合成することによって、前記基油中に前記増ちょう剤の粒子を分散させた前記混合物を得る、請求項６に記載のグリース組成物の製造方法。
【請求項９】
前記基油及び前記増ちょう剤の混合物を得る工程では、前記基油中でイソシアネート化合物とモノアミンとを反応させることによって前記増ちょう剤を合成し、
前記モノアミンが、オクチルアミン及びステアリルアミンであり、
前記イソシアネート化合物と反応させる、前記オクチルアミンと前記ステアリルアミンとのモル比が、８：２以上、９．８：０．２以下である、請求項６に記載のグリース組成物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明はグリース組成物、グリース組成物の製造方法、及び当該グリース組成物による車軸の潤滑方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
グリース組成物は、潤滑油に比べて封止が容易であり、適用される機械の小型化及び軽量化が可能である。そのため、自動車、電気機器、産業機械、及び工業機械等の種々の摺動部分の潤滑のために従来から広く用いられている。
【０００３】
特許文献１には、基油にジイソシアネートと芳香族モノアミンを加え２０～１２０℃の温度に保ち反応させ、また別に基油にジイソシアネートと脂肪族モノアミンを加え２０～１２０℃の温度に保ち反応させた後、両反応組成物を温度６０～１５０℃に保って混合し、ついで毎分０．３℃以上の温度上昇速度で１７０～２００℃の温度に達せしめ、さらに該温度範囲に０～１８０分間保持することを特徴とするツイスト化したミセル繊維構造を有するウレアグリースの製造方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開昭６２－２９０７９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
例えば、鉄道車両の車軸のような高回転にさらされる状況では、グリースに大きなせん断力が加わるとともに、グリースが用いられる場所の温度は非常に高くなる。この大きなせん断力と高温のため、車軸用グリースは高いせん断安定性を有することが望まれる。
【０００６】
本発明の一態様は、高いせん断安定性を有するグリース組成物を実現することを目的とする。
【課題を解決するための手段】
【０００７】
本発明者らは、上記の課題を解決するために鋭意検討した結果、レーザー解析・散乱法により測定した面積基準での算術平均粒子径が２．０μｍ以下の増ちょう剤粒子を含むグリース組成物を特定温度で特定時間熱処理することにより、高いせん断安定性を有するグリース組成物が得られることを初めて見出し、本発明を完成させるに至った。すなわち、上記の課題を解決するために、本発明の一態様に係るグリース組成物は、基油と、増ちょう剤と、を含有し、前記増ちょう剤は、レーザー解析・散乱法により測定した面積基準での算術平均粒子径が２．０μｍ以下であり、前記基油及び前記増ちょう剤の混合物を、１５５℃以上、１８５℃以下の保持温度で、３０分間以上、１２０分間以下保持することによって得られる。
【０００８】
また、上記の課題を解決するために、本発明の一態様に係るグリース組成物の製造方法は、基油及び増ちょう剤の混合物を得る工程と、前記混合物を、１５５℃以上、１８５℃以下の保持温度で、３０分間以上、１２０分間以下保持する工程と、を含み、前記増ちょう剤は、レーザー解析・散乱法により測定した面積基準での算術平均粒子径が２．０μｍ以下である。
【発明の効果】
【０００９】
本発明の一態様によれば、高いせん断安定性を有するグリース組成物を実現することができる。
【図面の簡単な説明】
【００１０】

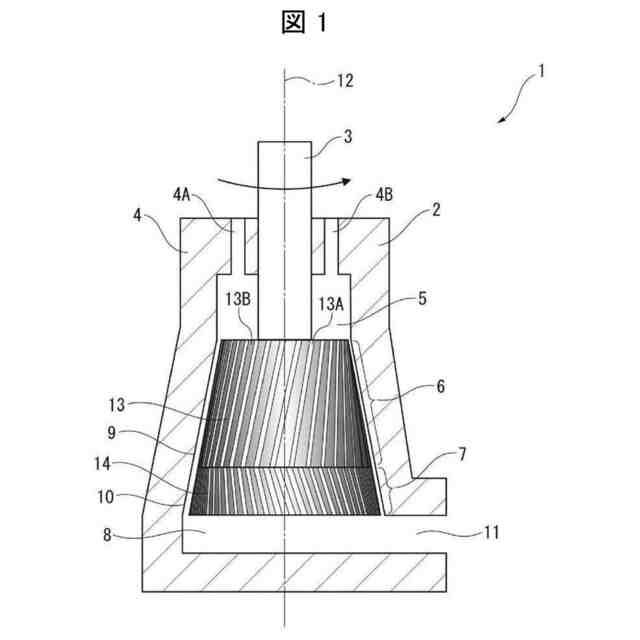

本発明の一態様で使用される、グリース製造装置の断面の模式図である。

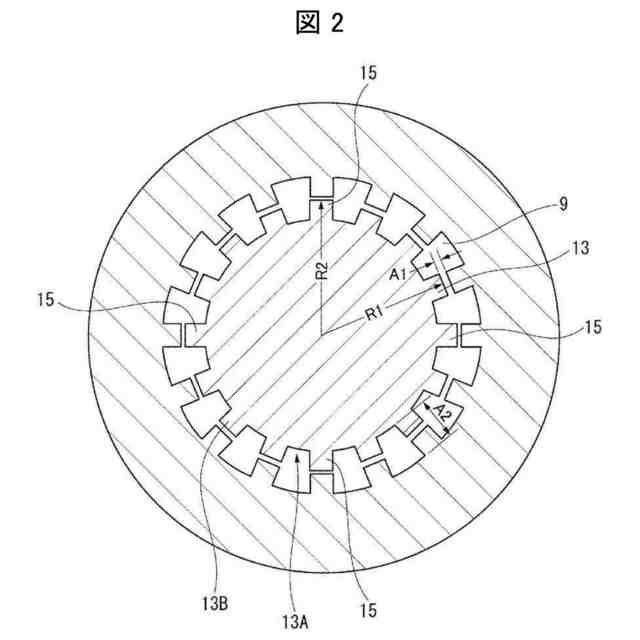

図１のグリース製造装置の容器本体側の第一凹凸部における、回転軸に直交する方向の断面の模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
