公開番号2025121444
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024016814
出願日2024-02-07
発明の名称ロボット制御装置及びロボットシステム
出願人ニデックインスツルメンツ株式会社
代理人個人,個人
主分類B25J 9/18 20060101AFI20250813BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】ロボット制御装置で使用するファームウェアのバージョンやロボット制御装置に格納されたロボットの個体差に関するデータなどによらずに、ロボットに接続されるロボット制御装置を容易に交換できるようにする。

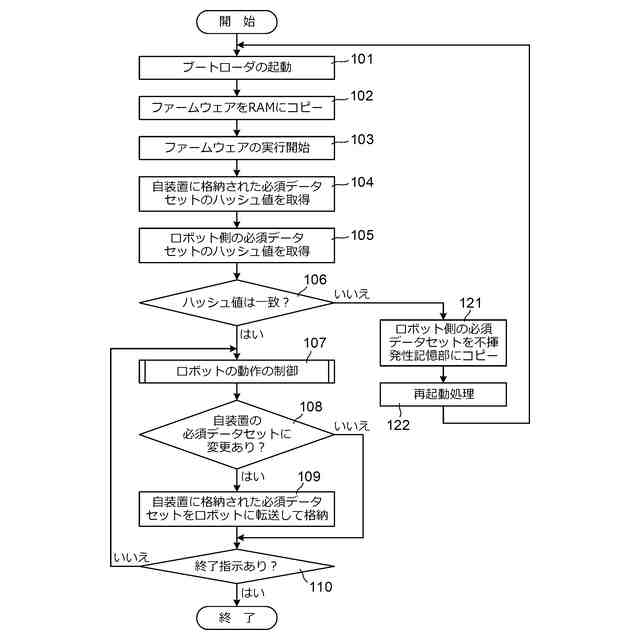

【解決手段】ロボットの制御に必要な一群のプログロム及びデータを必須データセットとして、ロボット制御装置の起動時に、ロボットに設けられた不揮発性メモリに既に格納されている必須データセットとロボット制御装置の不揮発性記憶部に格納されている必須データセットとを照合し(ステップ104-106)、不一致であるときにロボット側の必須データセットによってロボット制御装置に格納されている必須データセットを上書きする(ステップ121)。
【選択図】図2
特許請求の範囲【請求項１】

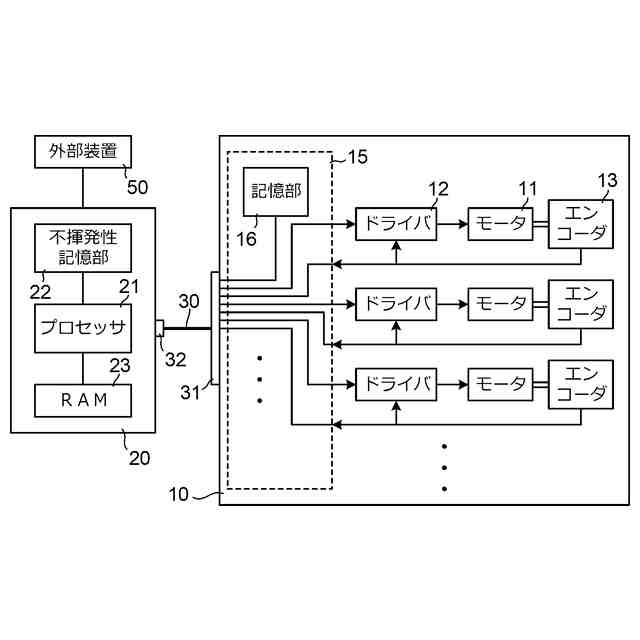

不揮発性の第１記憶部を備えるロボットに対して交換可能に接続されて前記ロボットを制御するロボット制御装置であって、
プロセッサと、
前記プロセッサに接続するＲＡＭと、
前記ロボットの制御に必要な一群のプログロム及びデータである必須データセットを保持する、不揮発性メモリからなる第２記憶部と、
を有し、
起動時に、前記第１記憶部に既に格納されている前記必須データセットと前記第２記憶部に格納されている前記必須データセットとを照合する照合処理と、前記照合処理の結果、不一致であるときに、前記第１記憶部に格納されている前記必須データセットによって前記第２記憶部に格納されている前記必須データセットを上書きする上書き処理と、を実行する、ロボット制御装置。
続きを表示（約 1,600 文字）【請求項２】
前記ロボット制御装置によってロボットの制御を行っているときに前記必須データセットに変更があったときに、変更後の前記必須データセットを前記第２記憶部に格納するとともに前記ロボットに転送して前記第１記憶部に格納する、請求項１に記載のロボット制御装置。
【請求項３】
前記必須データセットには、前記ロボット制御装置の起動時に前記第２記憶部から前記ＲＡＭに読み込まれて前記ＲＡＭに常駐するファームウェアが含まれ、
前記ファームウェアは、前記照合処理を実施し、前記照合処理の結果、不一致であるときに、前記上書き処理を行って前記ロボット制御装置を再起動する、請求項１または２に記載のロボット制御装置。
【請求項４】
前記照合処理は、前記第１記憶部に格納されている前記必須データセットに対して算出したハッシュ値と前記第２記憶部に格納されている前記必須データセットに対して算出したハッシュ値とを比較する処理である、請求項１または２に記載のロボット制御装置。
【請求項５】
前記必須データセットは複数のブロックから構成され、前記ブロックごとに前記ハッシュ値が算出して前記照合処理において使用する、請求項４に記載のロボット制御装置。
【請求項６】
前記上書き処理において、前記照合処理の結果、不一致であると判定された前記ブロックに関してのみ前記第１記憶部に格納されている前記必須データセットによって前記第２記憶部に格納されている前記必須データセットを上書きする、請求項５に記載のロボット制御装置。
【請求項７】
ロボットと、前記ロボットに対して交換可能に接続されて前記ロボットを制御するロボット制御装置とを有するロボットシステムであって、
前記ロボットは、前記ロボット制御装置からアクセス可能な不揮発性の第１記憶部を備え、
前記ロボット制御装置は、プロセッサと、前記プロセッサに接続するＲＡＭと、前記ロボットの制御に必要な一群のプログロム及びデータである必須データセットを保持する、不揮発性メモリからなる第２記憶部と、を備え、
前記ロボット制御装置の起動時に、前記ロボット制御装置において、前記第１記憶部に既に格納されている前記必須データセットと前記第２記憶部に格納されている前記必須データセットとを照合する照合処理と、前記照合処理の結果、不一致であるときに、前記第１記憶部に格納されている前記必須データセットによって前記第２記憶部に格納されている前記必須データセットを上書きする上書き処理と、が実行される、ロボットシステム。
【請求項８】
前記ロボット制御装置によってロボットの制御を行っているときに前記必須データセットに変更があったときに、変更後の前記必須データセットが前記第２記憶部に格納されるとともに前記ロボットに転送されて前記第１記憶部に格納される、請求項７に記載のロボットシステム。
【請求項９】
前記必須データセットには、前記ロボット制御装置の起動時に前記第２記憶部から前記ＲＡＭに読み込まれて前記ＲＡＭに常駐するファームウェアが含まれ、
前記ロボット制御装置において前記ファームウェアは、前記照合処理を実施し、前記照合処理の結果、不一致であるときに、前記上書き処理を行って前記ロボット制御装置を再起動する、請求項７または８に記載のロボットシステム。
【請求項１０】
必須データセットは、同一の機構のロボットであれば共通であって個体差を無視できる情報である共通構成情報と、同一の機構のロボットであっても個体差が無視できないパラメータである個体差パラメータとをさらに含む、請求項９に記載のロボットシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、産業用ロボット（以下、単に「ロボット」と呼ぶ）に関し、特に、ロボットの制御を行うロボット制御装置と、ロボットとロボット制御装置とを組み合わせて構成されるロボットシステムとに関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
ロボットは、一般に、相互に連結されたアームとそれらの連結部を駆動するモータとからなるマニピュレータと、マニピュレータに取り付けられたハンド（ツールあるいはエンドエフェクタなどともいう）とを備えている。このようなロボットを制御するためにロボット制御装置が用いられる。ロボットとそのロボットを制御するロボット制御装置とによってロボットシステムが構成される。マニピュレータからハンドを取り外せないようなロボットにおいては、マニピュレータにハンドが含まれていると考えてもよく、その場合はロボットはマニピュレータだけで構成されていると考えてもよい。ロボット制御装置は、外部から入力する指令に応じてロボットの各軸のモータを制御する。モータの回転を制御するために、ロボットでは各軸のモータに対してその回転位置を検出するエンコーダが取り付けられており、エンコーダで取得した回転位置情報はロボット制御装置に随時送信される。
【０００３】
ロボットを構成するマニピュレータ及びハンドでは、ロボットの機種ごとに、アームやハンドの数や寸法、それらの接続関係、搭載されるモータの仕様などが異なっている。これらのロボットの構成情報は、一般にロボット制御装置に予め記憶されることとなっており、そのため、ロボットの機種ごとにロボット制御装置が用意されることになる。したがってロボット制御装置は、それが対象とする機種以外の機種のロボットをそのままでは制御できない。ある機種用のロボット制御装置を用いて他の機種のロボットを制御しようとするときには、作業者によってロボットの機種を確認し、確認された機種に適合したロボット構成情報にロボット制御装置内の情報を入れ換える作業が必要である。そのため、ロボットの機種ごとにロボット制御装置が用意されることになる。さらに同一機種のロボットであってもロボットごとにどうしても個体差があり、ロボット制御装置によって制御するときは個体差に応じた制御を行なう必要がある。個体差の例として、原点位置に対するオフセット値がある。マニピュレータやハンドにはその動作の基準となる姿勢である原点位置が定められているが、原点位置となるときにモータごとのエンコーダが示す回転位置データは、モータやエンコーダの取り付け上のばらつきなどにより、マニピュレータやハンドの個体ごとに異なる値となってしまう。そこでロボットの組み立て完了時などに個体差を実測し、その後、個体差についてのデータは、ロボット制御装置の記憶部に格納される。このため、同じ機種のロボットを対象とするロボット制御装置であっても、同一機種のロボットを交換して接続する場合には精度の高い制御を行うことができなくなり、ロボット制御装置の再調整が必要となる。このため、同一機種のロボットを交換して接続することは容易ではない。
【０００４】
しかしながら、ロボットを使用する場合には、ロボットを使用する作業の効率化を図るとともに、工程の変更や障害発生時などに柔軟に対応できるようにするために、同一機種のロボットに対して当該機種用のロボット制御装置を交換して接続したい、という要望がある。さらに、機種は異なっているものの、ロボット本体としての構成及び制御という観点からは同一の機種といえる、という場合がある。例えば、設置場所に応じてロボットの外装塗料が異なっているときに異なる機種としている場合がある。このような場合には、ロボットとしては異機種であっても同一のロボット制御装置を交換して接続できることが望まれる。
【０００５】
ロボット制御装置に接続されるロボットを交換することを可能にする試みとして特許文献１は、ロボットの制御に必要な操作及び設定パラメータを可搬の記憶装置に格納してロボット制御装置に取り外し可能に取付けるようにすることを開示している。特許文献１に記載された技術では、ロボット制御装置に接続されるロボットを交換したときあるいはロボットの一部のアームなどを交換したときに、ロボット制御装置に取付られる記憶装置を、交換後のロボットのパラメータを格納した記憶装置に取り換える。特許文献２は、ロボットに設けられる補助記憶装置にそのロボットの幾何学的誤差データ及びＩＤ（識別情報）を格納しておき、接続されるロボットが交換されるたびにロボット制御装置がロボットから幾何学的誤差データ及びＩＤを読み出して照合することを開示している。ロボット制御装置は、照合の結果、ロボットの交換があったと判定したときは、読み出した幾何学的誤差データに基いて、ロボット制御装置に格納されている動作プログラム中の角度データを修正する。
【０００６】
特許文献３は、ロボットに記憶されるデータ量を最小限としつつロボットに対してロボット制御装置を交換して接続することを容易にするために、同一の機構を有するロボットに対して同一ハードウェア識別子を付与した上で、ロボットにはその固有の個体差パラメータとハードウェア識別子とを格納し、ロボット制御装置にはハードウェア識別子に対応する共通構成情報とを格納することを開示している。共通構成情報とは、同一の機構のロボットであれば共通であって個体差を無視できる情報であり、一方、個体差パラメータは、同一の機構のロボットであっても個体差が無視できないパラメータのことである。ロボット制御装置は、接続されているロボットから個体差パラメータとハードウェア識別子とを読み出して、読み出したハードウェア識別子と共通構成情報に対応するハードウェア識別子とを照合し、一致する場合に、記憶している共通構成情報と読み出した個体差パラメータとに基づいてハードウェア定義情報を生成し、ハードウェア定義情報によってロボットを制御する。特許文献３に記載された技術では、個体差パラメータとハードウェア識別子とがロボットにおいて各軸のモータに付属するエンコーダ内の記憶部に格納されるので、ロボットの個体を識別する情報もその記憶部に格納することとすれば、ロボットにおけるモータの交換などを検出することもできる。
【先行技術文献】
【特許文献】
【０００７】
特表２００１－５０９４４１号公報
特開２０１２－０１１４９４号公報
特開２０２０－１７９４８６号公報
特開２００３－１０３４８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１－３に記載された技術によれば、ロボットから見てそのロボットに接続するロボット制御装置を容易に交換することができる。しかしながら、ロボット制御装置の交換を常に行うことができるわけではない。例えば、特許文献３に記載された技術の場合、ロボットの機種に対応した共通構成情報を備えていないロボット制御装置への交換を行うことができない。また、ロボットに実行させる作業内容などに応じてロボットの制御のためにロボット制御装置において実行されるアプリケーションソフトウェアを切り替えることもあるが、そのような場合には、所望のアプリケーションソフトウェアがインストールされていないロボット制御装置への切り替えを行うことはできない。ロボット制御装置のファームウェアは、同じ機種のロボット制御装置であってもその生産時期などに応じてバージョンが異なることがあり、ファームウェアのバージョンが異なるロボット制御装置に交換した場合に、ロボットが実行できる機能などに差が生ずるおそれがある。
【０００９】
本発明の目的は、ロボット制御装置におけるファームウェアのバージョンや、ロボット制御装置に格納されているアプリケーションソフトウェア及びデータによらずに、ロボットに接続するロボット制御装置の交換を容易に行うことができるロボット制御装置と、そのようなロボット制御装置を備えたロボットシステムとを提供することにある。
【課題を解決するための手段】
【００１０】
本発明の一態様のロボット制御装置は、不揮発性の第１記憶部を備えるロボットに対して交換可能に接続されてロボットを制御するロボット制御装置であって、プロセッサと、プロセッサに接続するＲＡＭと、ロボットの制御に必要な一群のプログロム及びデータである必須データセットを保持する、不揮発性メモリからなる第２記憶部と、を有し、起動時に、第１記憶部に既に格納されている必須データセットと第２記憶部に格納されている必須データセットとを照合する照合処理と、照合処理の結果、不一致であるときに、第１記憶部に格納されている必須データセットによって第２記憶部に格納されている必須データセットを上書きする上書き処理と、を実行する。
（【００１１】以降は省略されています）
