公開番号2025120447
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2025099444,2021161934
出願日2025-06-13,2021-09-30
発明の名称配管用継手、排水配管システム、及び建物
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類E04D 13/04 20060101AFI20250807BHJP(建築物)
要約【課題】竪管への雨水の流入性や排水性を向上させた配管用継手を提供する。

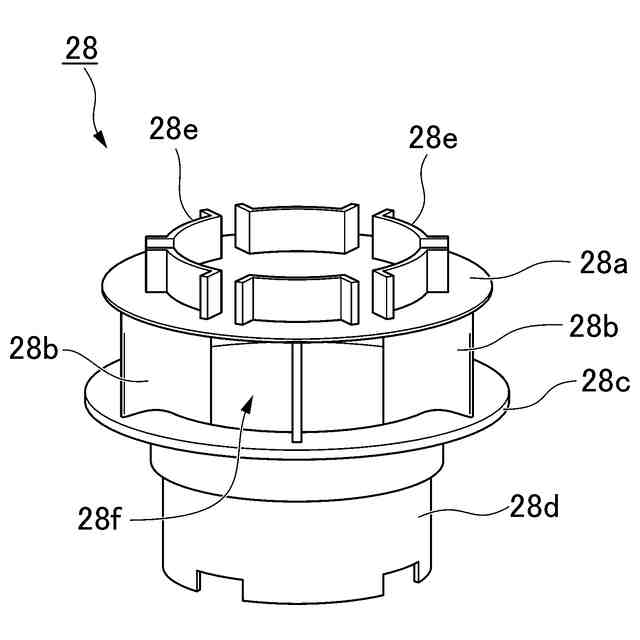

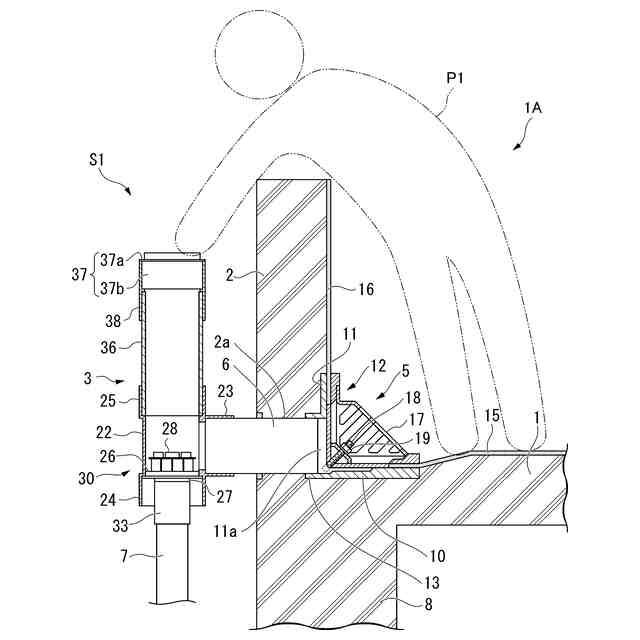

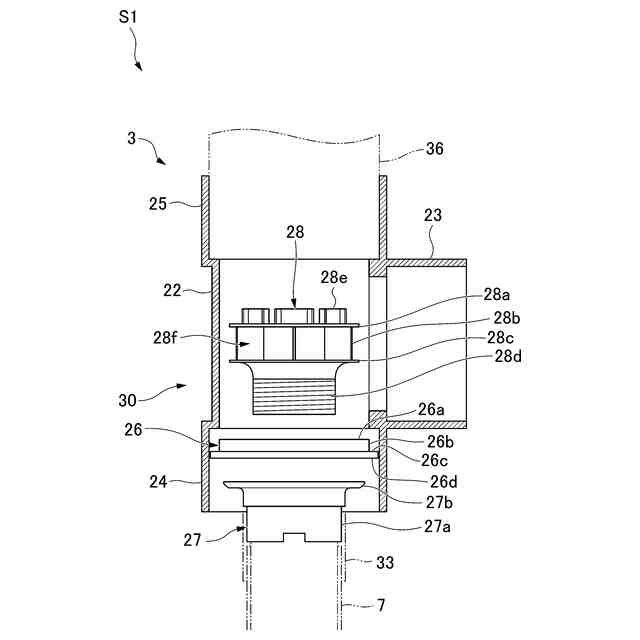

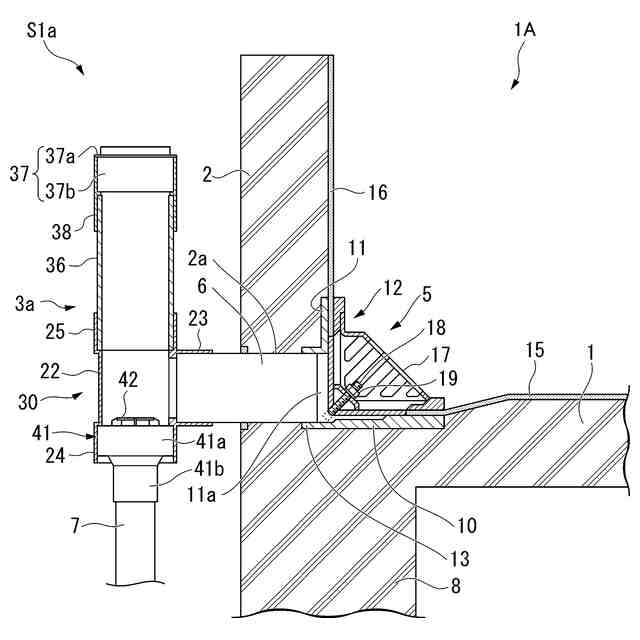

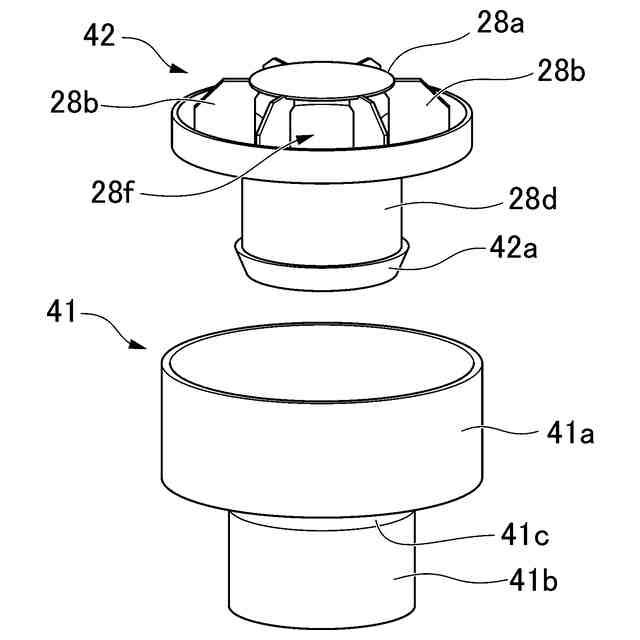

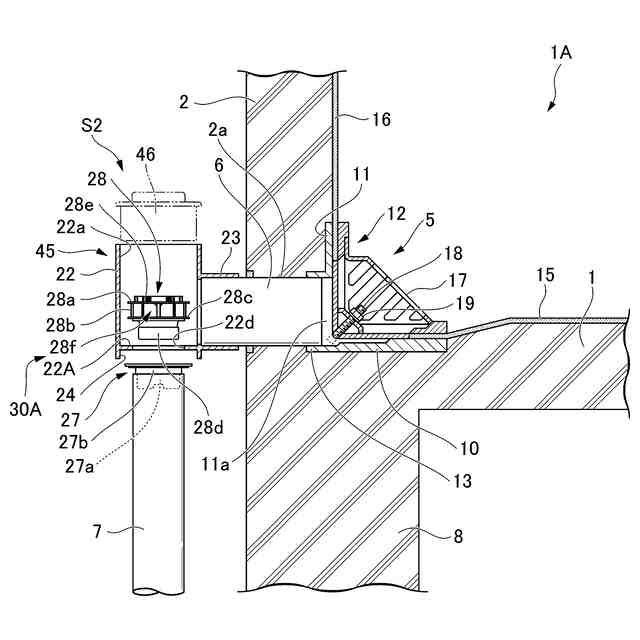

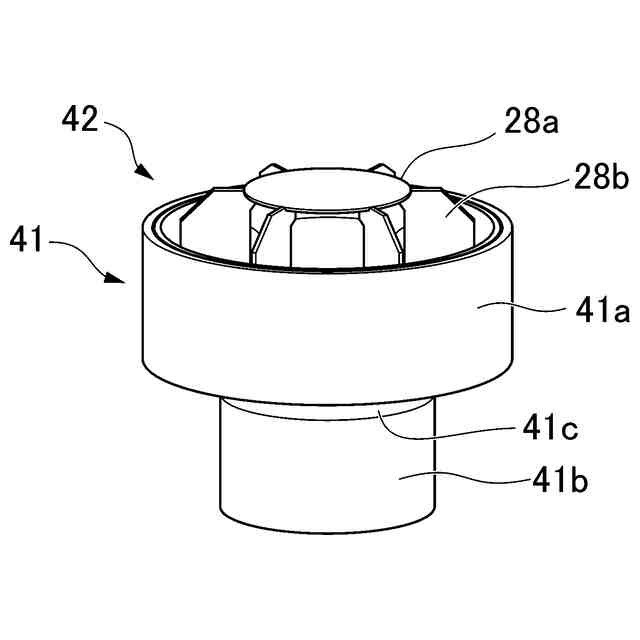

【解決手段】配管用継手3は、管本体部22と、管本体部22に形成され横管6に接続される横管接続部23と、管本体部22の下部に形成され竪管7が接続される竪管接続部24と、管本体部22の内部に設けられた整流部材28と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
上流側の第１の管に接続される第１接続部と、
下流側の第２の管に接続される第２接続部と、
前記第１接続部と前記第２接続部との間に配置された整流部と、を有し、
前記整流部は整流板を有し、
前記整流板は、前記第２接続部の管軸を中心に放射状に間隔をあけて複数設けられるとともに、前記管軸に向かって突出して設けられている、
配管用継手。
続きを表示（約 410 文字）【請求項２】
前記整流板の突出量が、前記管軸方向において変化している、
請求項１に記載の配管用継手。
【請求項３】
前記整流板が、前記管軸に沿って延在するように設けられる、
請求項１又は２に記載の配管用継手。
【請求項４】
前記第１接続部と前記第２接続部を有する管本体部と、前記整流板とが、互いに別部材として射出成形により形成されている、
請求項１から３のいずれか一項に記載の配管用継手。
【請求項５】
請求項１から４のいずれか一項に記載の配管用継手と、
前記第１の管と、
前記第２の管と、を備える、排水配管システム。
【請求項６】
前記第１の管の上流側に配置された軒樋を備える、請求項５に記載の排水配管システム。
【請求項７】
請求項５又は６に記載の排水配管システムを備える、建物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、配管用継手、排水配管システム、及び建物に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、集中豪雨の頻度が増加していることに伴って、建物の雨水の排水を効率良くするために、雨水配管が大型化される傾向にある。
例えば、図４６に示す建物屋上階の排水配管システムでは、建物屋上床３００のコーナ部分において腰壁３０１が立設されている部分に沿って枠型のルーフドレン３０２が設置されている。このルーフドレン３０２に接続された横管３０３が、腰壁３０１を水平に貫通するように設置されている。横管３０３の外側端に、エルボ管３０５を介し排水用の竪管３０６が接続されている（例えば、非特許文献１参照）。
【０００３】
建物屋上階の排水配管システムにおいて、図４７に示すように、横管３０３と竪管３０６との接続部分にエルボ管３０５の代わりにチーズ継手３０７を設けた排水配管システムが知られている。チーズ継手３０７の天井部には、着脱自在の蓋板３０８が設けられる。
あるいは、図４８に示すように、横管３０３と竪管３０６との接続部分に、エルボ管３０５の代わりに排水マス３０９を設けた排水配管システムが知られている。排水マス３０９の天井部には、着脱自在の蓋板３１０が設けられる。
【先行技術文献】
【非特許文献】
【０００４】
カネソウ株式会社「製品情報鋳鉄製ルーフドレン防水層張掛け幅１００ｍｍよこ引き打込型」、[online]、[令和３年９月２７日検索]、インターネット（URL http://www.kaneso.co.jp/seihin/WHXA.htm）
【発明の概要】
【発明が解決しようとする課題】
【０００５】
図４６に示す排水配管システムにおいて、屋上の雨水はルーフドレン３０２を介し横管３０３に導入され、エルボ管３０５を介し竪管３０６に流れ込むことで排水される。
一般的な排水配管システムにおいて、横管３０３と竪管３０６は同一径に設計されるので、近年のゲリラ豪雨等の対策も考慮し、排水能力向上のために、横管３０３と竪管３０６をいずれも大径化する傾向にある。
【０００６】
ところが、豪雨対策のために竪管を大径化すると、階数の多い建物において配管重量が増大する。配管重量に耐えるため、あるいは、風力等に耐えるため、より強固な支持構造が必要となる問題がある。また、支持金具による配管支持箇所が多くなること、より強度の高い支持金具を必要とすること、場合によっては躯体強度の再検討も必要になる等、多様な影響が生じることも考えられる。加えて、大径の竪管の保管スペースの確保、運搬重機の大型化、より多くの工数が必要となる等、建物の設計施工に様々な影響を及ぼすおそれがある。
【０００７】
本発明は、このような問題点に鑑みてなされたものであって、竪管への雨水の流入性や排水性を向上させた配管用継手、及びこの配管用継手を備える排水配管システムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記課題を解決するために、この発明は以下の手段を提案している。
本発明の配管用継手は、管本体部と、前記管本体部に形成され横管に接続される横管接続部と、前記管本体部の下部に形成され竪管が接続される竪管接続部と、前記管本体部の内部に設けられた整流部材と、を備えることを特徴としている。
この発明では、横管に接続される横管接続部を通して管本体部内に流れ込んだ雨水が、管本体部の内部に設けられた整流部材により、管本体部の内部で安定した流れとなる。管本体部よりも下流側に竪管が接続されているため、竪管への雨水の流入性や排水性を向上させることができる。
【０００９】

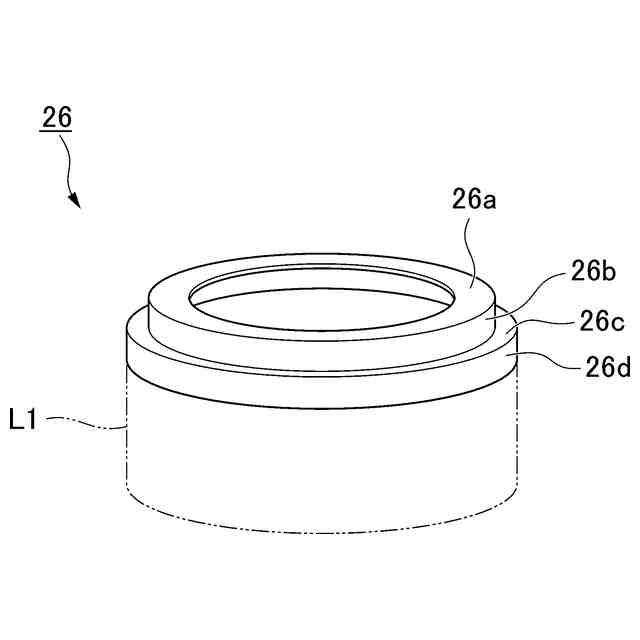

また、前記配管用継手において、前記竪管接続部の内径が前記横管接続部の内径よりも小さくてもよい。
この発明では、例えば、ゲリラ豪雨等の対策のために横管を大径化したとしても、竪管接続部の内径を横管接続部の内径よりも小さくしているので、より小さな内径の竪管を接続することができる。
横管が大径となり、横管から竪管に流入する雨水量が増加したとしても、竪管を流れる雨水には重力が作用し、横管を流れる雨水よりも速く雨水が排出されるので、排水能力に問題は生じない。
ゲリラ豪雨対策のために横管を大径化したとして、竪管を小径化できることにより、竪管を支持する金具の強度を大きくする必要がなくなる。さらに、支持金具の必要個数も削減できる。また、竪管を小径化できることにより、躯体に対する負荷を削減できる。加えて、大径の竪管を用いることがなくなり、大径竪管の保管スペースを削減でき、運搬重機の小型化に寄与し、建物の設計施工に負荷をかけることのない構造を提供できる。
【００１０】

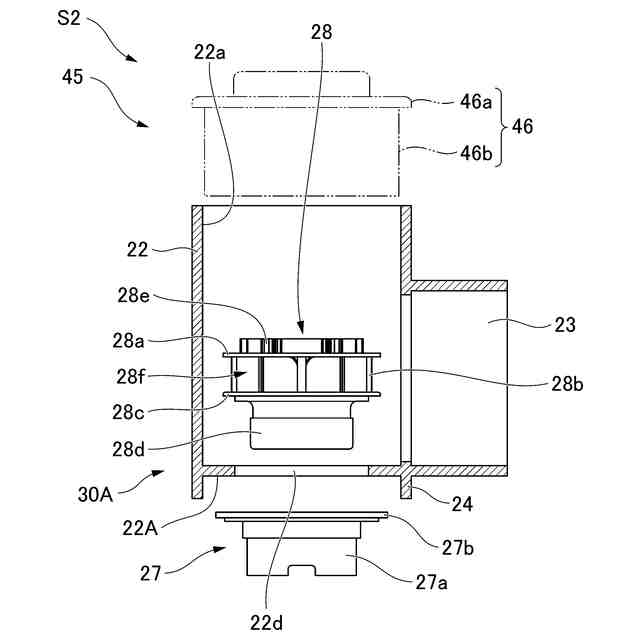

また、前記配管用継手において、前記管本体部の上部に開口部が形成され、前記開口部に着脱自在に装着された第１蓋部材を備えてもよい。
この発明では、例えば、管本体部の内部に異物等が堆積するか、異物による目詰まり等を起こした場合、第１蓋部材を取り外して管本体部等の内部を清掃することができ、メンテナンス性に優れた配管用継手を提供できる。
（【００１１】以降は省略されています）
