発明の名称駐車場用の屋根構造
出願人株式会社タカミヤ
代理人個人
主分類E04D 13/064 20060101AFI20250807BHJP(建築物)
要約【課題】パネル部材を配列した駐車場用の屋根構造において、雨漏りを防ぐ。
【解決手段】
互いに平行または略平行に設けられた複数の母屋材(301)、および前記複数の母屋材と交差する方向に延在し、かつ水平方向に対して下り傾斜している複数の垂木材(302)を有する骨組みと、前記骨組みのうち、少なくとも前記複数の垂木材に支持されて、駐車スペース(PS)上方を覆う複数のパネル部材(303)と、を有する駐車場用の屋根構造において、それぞれの前記垂木材と前記パネル部材との間に雨水受け部材(310)を設け、これにより、前記複数のパネル部材の間から侵入した雨水を含む雨水を複数の雨水受け部材(310)によって排水する。
【選択図】図6A
特許請求の範囲【請求項１】
互いに平行または略平行に設けられた複数の母屋材、および前記複数の母屋材と交差する方向に延在し、かつ水平方向に対して下り傾斜している複数の垂木材を有する骨組みと、
前記骨組みのうち、少なくとも前記複数の垂木材に支持されて、駐車スペース上方を覆う複数のパネル部材と、
それぞれの前記垂木材と前記パネル部材との間に設けられ、前記複数のパネル部材の間から侵入した雨水を含む雨水を受けて排水する複数の雨水受け部材と、
を有し、
前記垂木材と、前記パネル部材と、前記雨水受け部材とには、それぞれ、貫通孔が設けられ、
前記雨水受け部材は、前記貫通孔を挿通して前記パネル部材を前記垂木材に固定する締結部材によって前記パネル部材と前記垂木材とに共締めされている、駐車場用の屋根構造。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載された駐車場用の屋根構造において、

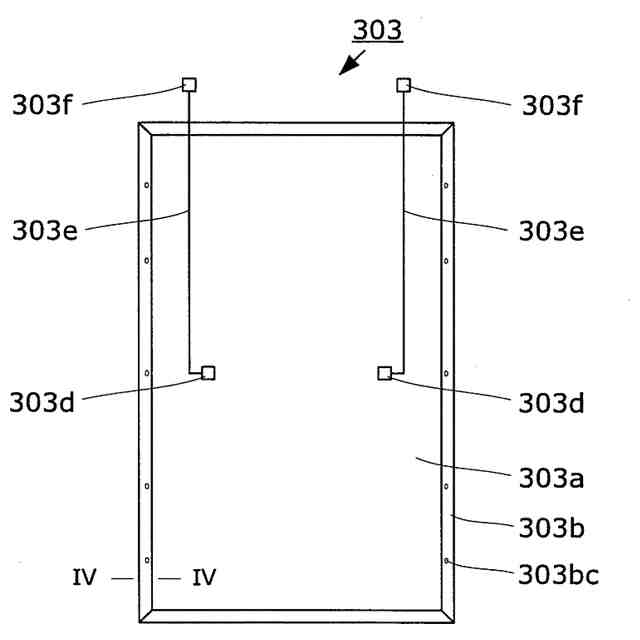

前記パネル部材は、パネル本体と、前記パネル本体の周縁部に設けられ、前記パネル本体を支持するフレームをさらに備え、
前記フレームには、前記貫通孔が設けられ、
前記雨水受け部材は、前記垂木材と前記フレームとの間に配置され、前記貫通孔を挿通して前記フレームを前記垂木材に固定する前記締結部材によって前記フレームと前記垂木材とに共締めされていることを特徴とする駐車場用の屋根構造。
【請求項３】
請求項２に記載された駐車場用の屋根構造において、
前記垂木材は、前記パネル部材に対向する板状部を有し、長手方向に直角の断面が略Ｈ字状またはＴ字状をなすＨ型バーまたはＴ型バーであり、

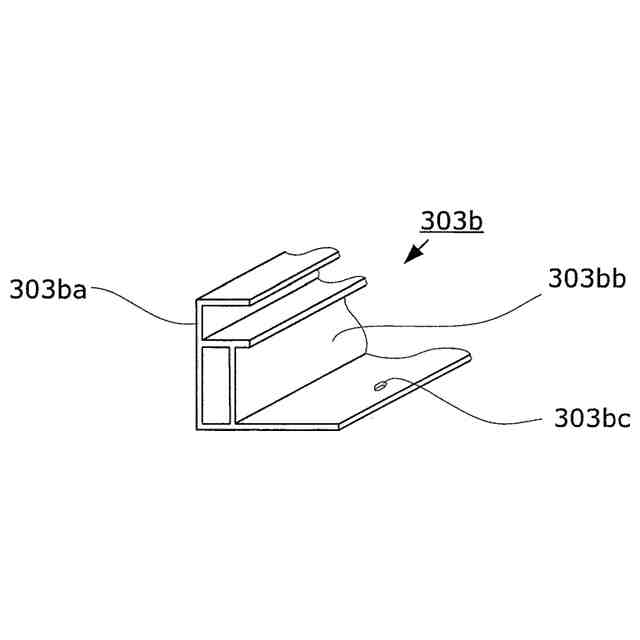

前記フレームは、長手方向に直角の断面が略Ｌ字状をなす脚部を有し、
前記板状部と前記脚部とには、前記貫通孔が設けられ、
前記雨水受け部材は、前記垂木材の前記板状部と前記フレームの前記脚部との間に配置され、前記貫通孔を挿通して前記フレームを前記垂木材に固定する前記締結部材によって前記フレームと前記垂木材とに共締めされていることを特徴とする駐車場用の屋根構造。
【請求項４】
請求項１～３のいずれか一項に記載された駐車場用の屋根構造において、

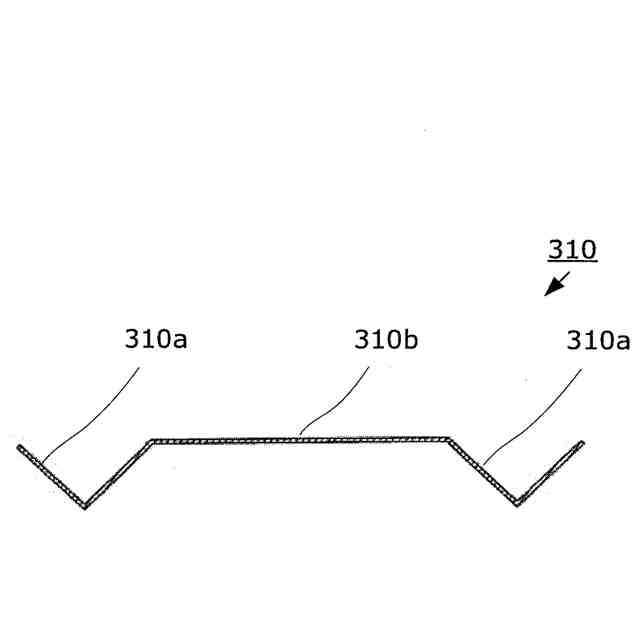

前記雨水受け部材は、前記複数の垂木材のそれぞれに沿って延在し、前記垂木材に載置する載置部と、
前記載置部と一体に形成され、前記垂木材に載置された状態で前記垂木材の少なくとも片側に前記垂木材に沿って雨水の流路を形成する流路形成部と、
を有することを特徴とする駐車場用の屋根構造。
【請求項５】
請求項４に記載された駐車場用の屋根構造において、
前記流路形成部は、前記垂木材の両側に設けられていることを特徴とする駐車場用の屋根構造。
【請求項６】
請求項５に記載された駐車場用の屋根構造において、
前記垂木材の両側に設けられている前記流路形成部のそれぞれ上側に前記パネル部材が配置されていることを特徴とする駐車場用の屋根構造。
【請求項７】
請求項５に記載された駐車場用の屋根構造において、
前記垂木材の両側に設けられている前記流路形成部のうち、一方の流路形成部の上側のみに前記パネル部材が配置され、このパネル部材は、横方向に並設されている複数の前記パネル部材のうちの横方向端部に配置されたパネル部材であることを特徴とする駐車場用の屋根構造。
【請求項８】
請求項４～７のいずれか一項に記載された駐車場用の屋根構造において、
前記流路形成部の前記雨水受け部材の長手方向に沿った縁部は、前記載置部の側に折り返されていることを特徴とする駐車場用の屋根構造。
【請求項９】
請求項１～８のいずれか一項に記載された駐車場用の屋根構造において、

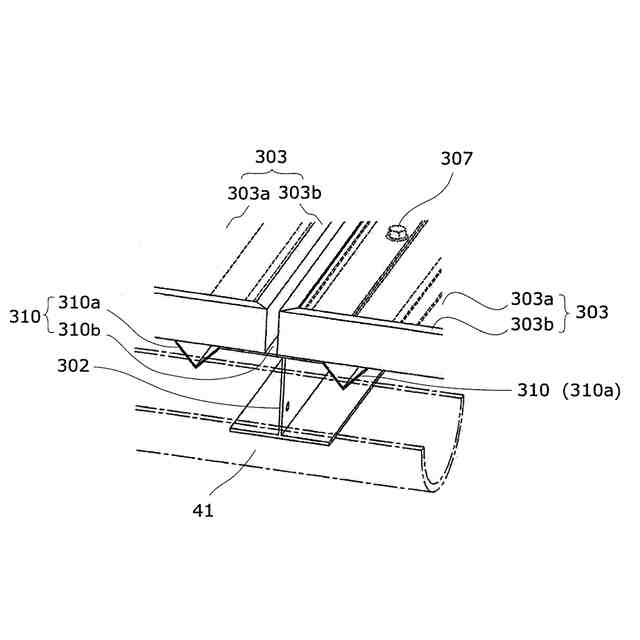

前記複数の垂木材の下り傾斜側の一端側において前記複数の垂木材と交差する方向に延在し、前記複数の垂木材のそれぞれに設けられた前記雨水受け部材から流れ落ちる雨水を受ける横樋をさらに備えることを特徴とする駐車場用の屋根構造。
【請求項１０】
請求項１～９のいずれか一項に記載された駐車場用の屋根構造において、
前記複数のパネル部材のうち、少なくとも一部のパネル部材は、太陽光発電のための太陽光パネルであることを特徴とする駐車場用の屋根構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、駐車場用の屋根構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

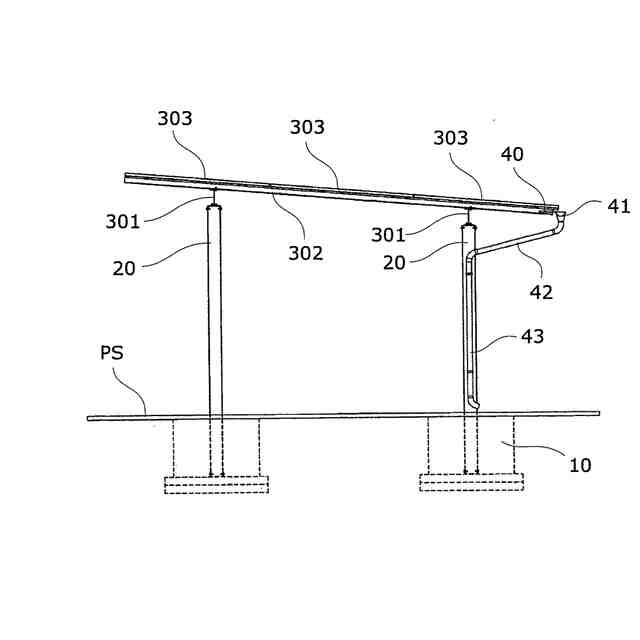

従来の駐車場用の屋根構造の一例として、図１０～図１２に示すように、複数の母屋材３０１と、これら母屋材３０１と交差する複数の垂木材３０２と、これら垂木材３０２によって支持された平面視矩形のパネル部材３０３とから構成される屋根構造がある。このような屋根構造は、駐車スペースＰＳの地中に形成された基礎１０に立設された複数の支柱２０によって、母屋材３０１に交差する方向、すなわち、垂木材３０２の延在方向に水平方向に対して傾斜するように支持されている。パネル部材３０３に降った雨水は、下り傾斜側に設けられた横樋４１に集められ、横樋４１に連結された連結樋４２および縦樋４３を通って排水される。
【０００３】
例えば、パネル部材３０３が太陽光パネル本体３０３ａとフレーム３０３ｂとから構成されている場合、従来の屋根構造において、フレーム３０３ｂを垂木材３０２の上面にボルト３０７とナット３０８によって固定して、縦横に配列されたパネル部材３０３の間に、例えば、ゴム製のガスケット３０４，３０５を介設することによって、防水性を確保していた。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、図１１および図１２に示すように、ガスケット３０４，３０５が互いに交差する箇所において、一方のガスケット（図１１および図１２においては、垂木材３０２と交差する方向に設けられたガスケット３０５）が途切れるため、このような交差部分におけるガスケット間の隙間から雨水が侵入し、雨漏りの原因となることがあった。
【０００５】
本発明は、パネル部材を配列した駐車場用の屋根構造において、雨漏りを防ぐことを目的とする。
【課題を解決するための手段】
【０００６】
上記の目的を達成するために、本発明に係る駐車場用の屋根構造は、互いに平行または略平行に設けられた複数の母屋材、および前記複数の母屋材と交差する方向に延在し、かつ水平方向に対して下り傾斜している複数の垂木材を有する骨組みと、前記骨組みのうち、少なくとも前記複数の垂木材に支持されて、駐車スペース上方を覆う複数のパネル部材と、それぞれの前記垂木材と前記パネル部材との間に設けられ、前記複数のパネル部材の間から侵入した雨水を含む雨水を受けて排水する複数の雨水受け部材と、を有する。
【０００７】
それぞれの垂木材とパネル部材との間に雨水受け部材を設けることによって、パネル部材の間から侵入した雨水は、この雨水受け部材によって排水される。
【０００８】
上述した駐車場用の屋根構造の一構成例において、前記雨水受け部材は、前記複数の垂木材のそれぞれに沿って延在し、前記垂木材に載置する載置部と、前記載置部と一体に形成され、前記垂木材に載置された状態で前記垂木材の少なくとも片側に前記垂木材に沿って雨水の流路を形成する流路形成部とを有するように形成してもよい。
【０００９】
上述した駐車場用の屋根構造の一構成例において、前記流路形成部は、前記垂木材の両側に設けられていてもよい。
【００１０】
さらに、上述した駐車場用の屋根構造の一構成例において、前記垂木材の両側に設けられている前記流路形成部のそれぞれ上側に前記パネル部材が配置されていてもよい。
（【００１１】以降は省略されています）
