特許ウォッチ

公開番号2025118498
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024184989
出願日2024-10-21
発明の名称キッチンタオルロールの製造方法
出願人日本製紙クレシア株式会社
代理人個人,個人,個人,個人
主分類D21H 27/00 20060101AFI20250805BHJP(製紙;セルロースの製造)
要約【課題】キッチンタオルロール用の原紙をTAD抄紙機で製造する場合であっても、坪量が低く、かつ抄紙工程での汚れが少ないことで生産性が良く、キッチンタオルシートとしての使用時に紙粉が少ないキッチンタオルロールの製造方法を提供すること。
【解決手段】TAD抄紙機を用いて抄紙した坪量16g/m²以上27g/m²以下の原紙に、エンボスパターンを付与し2プライ又は3プライに積層したキッチンタオルシートを、ロール状に巻き取ったキッチンタオルロールの製造方法であって、TAD抄紙機による抄紙工程において、ウェットパルプの配合量が、原料として用いるパルプの50質量%以上100質量%以下であり、湿潤紙力剤添加後の紙料(パルプスラリー)のカチオン要求量が3μeq/L以上60μeq/L以下であることを特徴とする、キッチンタオルロールの製造方法。
【選択図】図1
特許請求の範囲【請求項１】
ＴＡＤ抄紙機を用いて抄紙した坪量１６ｇ／ｍ
２
以上２７ｇ／ｍ
２
以下の原紙に、エンボスパターンを付与し２プライ又は３プライに積層したキッチンタオルシートを、ロール状に巻き取ったキッチンタオルロールの製造方法であって、
前記ＴＡＤ抄紙機による抄紙工程において、ウェットパルプの配合量が、原料として用いるパルプの５０質量％以上１００質量％以下であり、湿潤紙力剤添加後の紙料（パルプスラリー）のカチオン要求量が３μｅｑ／Ｌ以上６０μｅｑ／Ｌ以下であること
を特徴とするキッチンタオルロールの製造方法。
続きを表示（約 680 文字）【請求項２】
前記ＴＡＤ抄紙機による抄紙工程において、ファーストパスリテンションが６９％以上９５％以下である、請求項１に記載のキッチンタオルロールの製造方法。
【請求項３】
前記ＴＡＤ抄紙機による抄紙工程において、ヤンキードライヤーの抄速が７００ｍ／ｍｉｎ以上１８００ｍ／ｍｉｎ以下である、請求項１に記載のキッチンタオルロールの製造方法。
【請求項４】
前記ＴＡＤ抄紙機による抄紙工程において、ストックインレットにおける紙料（パルプスラリー）のカチオン要求量が、２μｅｑ／Ｌ以上４０μｅｑ／Ｌ以下である、請求項１に記載のキッチンタオルロールの製造方法。
【請求項５】
前記キッチンタオルシートの製品プライにおける単位面積当たりの吸水量が２４０ｇ／ｍ
２
以上６１０ｇ／ｍ
２
以下である、請求項１に記載のキッチンタオルロールの製造方法。
【請求項６】
前記キッチンタオルシートの比容積が７ｃｍ
３
／ｇ以上２３ｃｍ
３
／ｇ以下である、請求項１に記載のキッチンタオルロールの製造方法。
【請求項７】
前記キッチンタオルシートの製品プライにおける紙厚が０．３５ｍｍ以上０．８０ｍｍ以下である、請求項１に記載のキッチンタオルロールの製造方法。
【請求項８】
前記キッチンタオルシートが前記エンボスパターンとは異なる抄紙工程由来の凹凸パターンを有している、請求項１に記載のキッチンタオルロールの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、キッチンタオルロールの製造方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
キッチンタオルの長尺化が進んでいるが、高級品は長尺化に加えて、品質が求められている。高級品の中でも、通気乾燥を用いる所謂ＴＡＤ（ＴｈｒｏｕｇｈＡｉｒＤｒｙｅｒ、ＴｈｒｏｕｇｈＡｉｒＤｒｙｉｎｇとも称する）抄紙技術により得られたキッチンタオルシートは、シートが厚く、やわらかな風合いを持ち、吸水性に優れる。
【０００３】
通気乾燥を用いた抄紙技術に関する技術として、特許文献１には、約０．０１２ミリメートル（０．００５インチ）か、それ以上の高さを有する、６．４５平方センチメートル（１平方インチ）あたり約１０から約１５０の突出部を有し、機械横方向の伸長率が約９パーセントかそれ以上で、基本重量が約１０から７０グラム／平方メートルである、クレープ加工されていない通気乾燥されたティッシュシートが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第３７５８７０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ＴＡＤ抄紙技術により得られたキッチンタオルは凹凸を有し嵩高いため、繊維間結合が少なく強度が低い。パルプの叩解を強めれば強度を高くすることができるが、叩解を強めることにより微細繊維量が多くなり、凹凸を有するファブリック上で乾燥させるＴＡＤ抄紙機では、ファーストパスリテンション（ＦＰＲ：紙料（主に繊維）の歩留まり。一次歩留率とも称する）が低くなり、その結果微細繊維や微細繊維に定着した薬品が抄紙工程を循環することになって、汚れやすくなる問題がある。また微細繊維が増えることで、キッチンタオルとしての使用時に紙粉が出やすくなる問題もある。もちろん坪量を高くすれば、ＦＰＲは向上し、抄紙工程の汚れや、キッチンタオルとしての使用時の紙粉は低減するが、コストが高くなる。このように、坪量を高くしなくても抄紙工程が汚れにくく、かつ使用時の紙粉が少ないキッチンタオルをＴＡＤ抄紙機で製造することは困難である。
【０００６】
したがって、本発明はキッチンタオルロール用の原紙をＴＡＤ抄紙機で製造する場合であっても、坪量が高くなく（坪量のコストが高くなく）、かつ抄紙工程での汚れが少ないことで生産性が良く、キッチンタオルシートとしての使用時に紙粉が少ないキッチンタオルロールの製造方法を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明者は上述した課題を達成するために鋭意検討を行った結果、原紙の坪量、抄紙工程におけるウェットパルプの配合比率及び湿潤紙力剤添加後の紙料（パルプスラリー）のカチオン要求量をいずれも所定の範囲内にすることにより課題解決できることを見出し、本発明を完成するに至った。すなわち、本発明は以下のとおりである。
【０００８】
（１）
ＴＡＤ抄紙機を用いて抄紙した坪量１６ｇ／ｍ
２
以上２７ｇ／ｍ
２
以下の原紙に、エンボスパターンを付与し２プライ又は３プライに積層したキッチンタオルシートを、ロール状に巻き取ったキッチンタオルロールの製造方法であって、
前記ＴＡＤ抄紙機による抄紙工程において、ウェットパルプの配合量が、原料として用いるパルプの５０質量％以上１００質量％以下であり、湿潤紙力剤添加後の紙料（パルプスラリー）のカチオン要求量が３μｅｑ／Ｌ以上６０μｅｑ／Ｌ以下であること
を特徴とするキッチンタオルロールの製造方法。
（２）
前記ＴＡＤ抄紙機による抄紙工程において、ファーストパスリテンションが６９％以上９５％以下である、（１）に記載の製造方法。
（３）
前記ＴＡＤ抄紙機による抄紙工程において、ヤンキードライヤーの抄速が７００ｍ／ｍｉｎ以上１８００ｍ／ｍｉｎ以下である、（１）に記載の製造方法。
（４）
前記ＴＡＤ抄紙機による抄紙工程において、ストックインレットにおける紙料（パルプスラリー）のカチオン要求量が、５μｅｑ／Ｌ以上５０μｅｑ／Ｌ以下である、（１）に記載の製造方法。
（５）
前記キッチンタオルシートの製品プライにおける単位面積当たりの吸水量が２４０ｇ／ｍ
２
以上６１０ｇ／ｍ
２
以下である、（１）に記載の製造方法。
（６）
前記キッチンタオルシートの比容積が７ｃｍ
３
／ｇ以上２３ｃｍ
３
／ｇ以下である、（１）に記載の製造方法。
（７）
前記キッチンタオルシートの製品プライにおける紙厚が０．３５ｍｍ以上０．８０ｍｍ以下である、（１）に記載の製造方法。
（８）
前記キッチンタオルシートが前記エンボスパターンとは異なる抄紙工程由来の凹凸パターンを有している、（１）に記載の製造方法。
【発明の効果】
【０００９】
本発明によれば、キッチンタオルロール用の原紙をＴＡＤ抄紙機で製造する場合であっても、坪量が高くなく、かつ抄紙工程での汚れが少ないことで生産性が良く、キッチンタオルシートとしての使用時に紙粉が少ないキッチンタオルロールの製造方法を提供することができる。
【図面の簡単な説明】
【００１０】

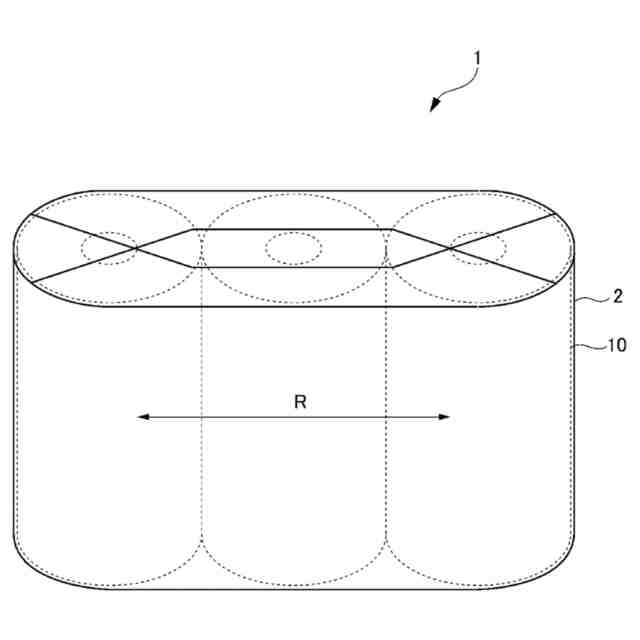

本実施形態に係るキッチンタオルロール包装体の斜視図である。

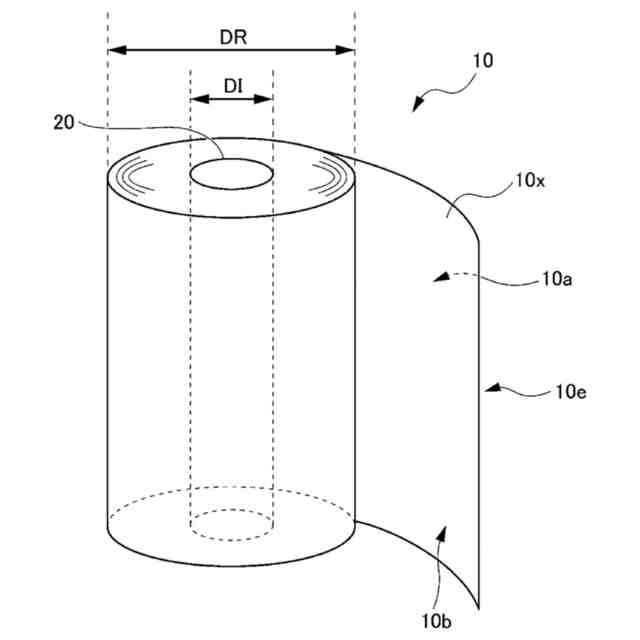

本実施形態に係るキッチンタオルロールの斜視図である。
本実施形態のキッチンタオルロールにおけるエンボスパターンの一例を示す図である。
マイクロスコープによるＸ－Ｙ平面上の高さプロファイルを濃淡で示す図である。
マイクロスコープによるＸ－Ｙ平面上の高さプロファイルをグラフで示す図である。
エンボスパターンについて、エンボスの深さの求め方を示す図である。
本実施形態のキッチンタオルシートの吸水量の測定方法を示す図である。
本実施形態のキッチンタオルシートの抄紙工程の一部を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
