公開番号2025115966
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2025009533
出願日2025-01-23
発明の名称浮体式筏ゲート、及び、同浮体式筏ゲートを用いた漂流物侵入防止方法
出願人九州建設コンサルタント株式会社
代理人個人
主分類E02B 15/00 20060101AFI20250731BHJP(水工;基礎;土砂の移送)
要約【課題】漂流物が侵入する流路に容易にゲートを形成できるようにすること。

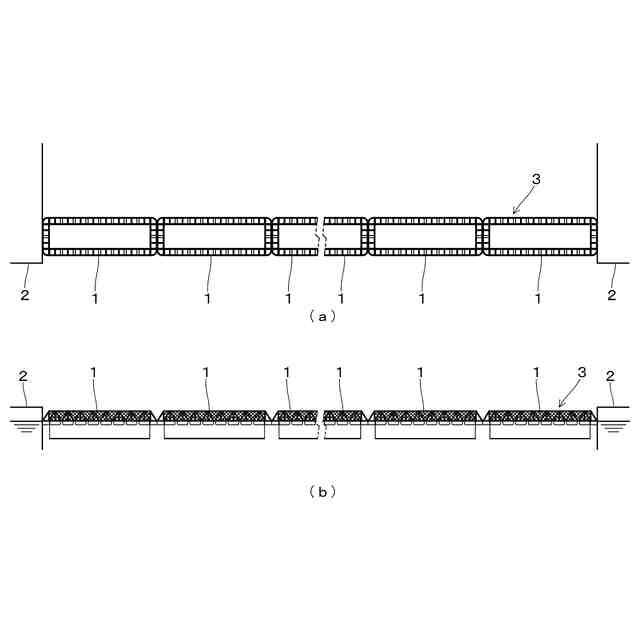

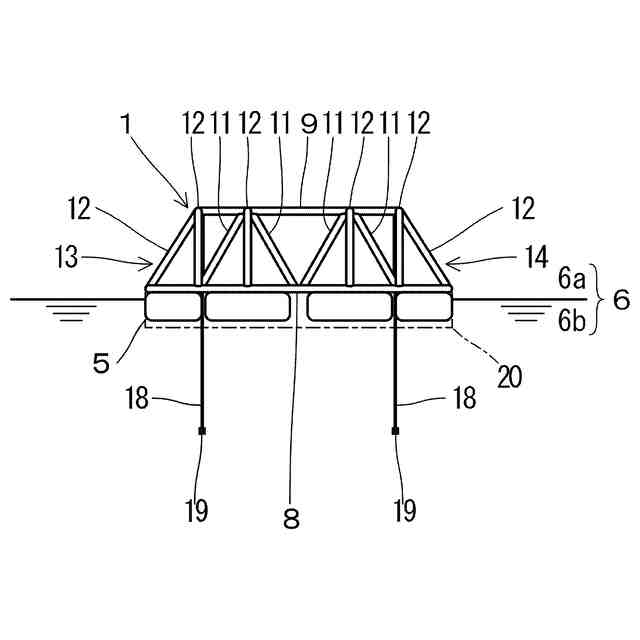

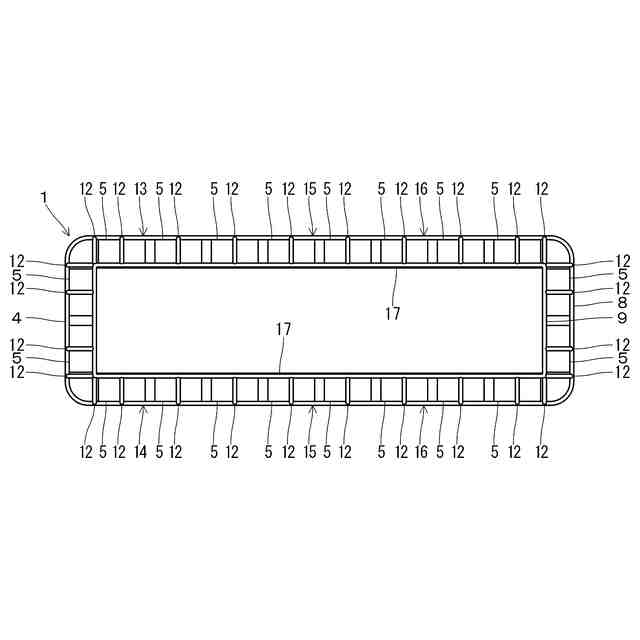

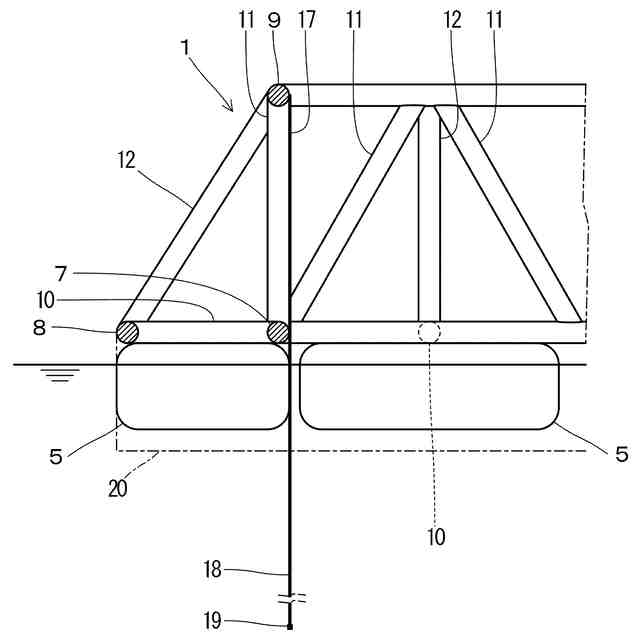

【解決手段】本発明では、港湾の防波堤(2,2)間から漂流物が侵入するのを防ぐゲート(3)を形成するための浮体式筏ゲート(1)であって、筏本体(4)の下部にフロート(5)を取付けて水(6)上で浮遊可能とするとともに、水面(6a)付近を漂流する漂流物を捕捉する第1の捕捉手段(15)と、水中(6b)を漂流する漂流物を捕捉する第2の捕捉手段(16)を設けることにした。また、左舷側及び右舷側に第1及び第2の捕捉手段(15,16)を対向させて設けることにした。さらに、本発明では、漂流物侵入防止方法において、前記浮体式筏ゲート(1)を、漂流物が侵入する流路に連結して、漂流物が侵入する流路から漂流物が侵入するのを防ぐためのゲート(3)を形成することにした。
【選択図】図1
特許請求の範囲【請求項１】
漂流物の侵入を防ぐゲートを形成するための浮体式筏ゲートであって、
筏本体の下部にフロートを取付けて水上で浮遊可能とするとともに、水面付近を漂流する漂流物を捕捉する第１の捕捉手段と、水中を漂流する漂流物を捕捉する第２の捕捉手段を設けたことを特徴とする浮体式筏ゲート。
続きを表示（約 320 文字）【請求項２】
前記第１の捕捉手段を筏本体よりも張出して形成したことを特徴とする請求項１に記載の浮体式筏ゲート。
【請求項３】
左舷側及び右舷側に第１及び第２の捕捉手段を対向させて設けたことを特徴とする請求項１又は請求項２に記載の浮体式筏ゲート。
【請求項４】
筏本体の下部にフロートを取付けて水上で浮遊可能とするとともに、水面付近を漂流する漂流物を捕捉する第１の捕捉手段と、水中を漂流する漂流物を捕捉する第２の捕捉手段を設けた浮体式筏ゲートを、漂流物が侵入する流路に連結して、漂流物が侵入する流路から漂流物が侵入するのを防ぐためのゲートを形成することを特徴とする浮体式筏ゲートを用いた漂流物侵入防止方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、漂流物が侵入するのを防ぐゲートを形成するための浮体式筏ゲート、及び、同浮体式筏ゲートを用いた漂流物侵入防止方法に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
台風や洪水などに起因して、港湾や漁港やダムや湖や河川等の港口などに流木や流芥などの漂流物が侵入し、漂流物によって船舶や施設などが損壊されるとともに、漂流物が除去されるまでの長期間にわたって出航や出漁できなくなる被害が発生している。
【０００３】
そのため、漂流物が侵入するのを防ぐためのゲートとして、漂流物が侵入する流路に空圧式起伏ゲートを常設したものが知られている（たとえば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－３５９８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記従来の空圧式起伏ゲートは、漂流物が侵入する流路に大掛かりな工事を施して常設される。
【０００６】
そのため、上記従来の空圧式起伏ゲートでは、ゲートの設置のための工事に多大な労力や費用や時間を要し、また、被災時等の緊急時に容易かつ迅速に設置したり、設置位置を変更することが困難であった。
【課題を解決するための手段】
【０００７】
そこで、請求項１に係る本発明では、漂流物の侵入を防ぐゲートを形成するための浮体式筏ゲートであって、筏本体の下部にフロートを取付けて水上で浮遊可能とするとともに、水面付近を漂流する漂流物を捕捉する第１の捕捉手段と、水中を漂流する漂流物を捕捉する第２の捕捉手段を設けることにした。
【０００８】
また、請求項２に係る本発明では、前記請求項１に係る本発明において、前記第１の捕捉手段を筏本体よりも張出して形成することにした。
【０００９】
また、請求項３に係る本発明では、前記請求項１又は請求項２に係る本発明において、左舷側及び右舷側に第１及び第２の捕捉手段を対向させて設けることにした。
【００１０】
また、請求項４に係る本発明では、浮体式筏ゲートを用いた漂流物侵入防止方法において、筏本体の下部にフロートを取付けて水上で浮遊可能とするとともに、水面付近を漂流する漂流物を捕捉する第１の捕捉手段と、水中を漂流する漂流物を捕捉する第２の捕捉手段を設けた浮体式筏ゲートを、漂流物が侵入する流路に連結して、漂流物が侵入する流路から漂流物が侵入するのを防ぐためのゲートを形成することにした。
【発明の効果】
（【００１１】以降は省略されています）
