公開番号2025115698
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010286
出願日2024-01-26
発明の名称洗面化粧台
出願人株式会社LIXIL
代理人弁理士法人グランダム特許事務所
主分類A47K 1/00 20060101AFI20250731BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】浄水を吐出することができる洗面化粧台を提供する。
【解決手段】洗面化粧台1は、上部に洗面ボウル13が設けられた洗面キャビネット10と、洗面キャビネット10に収容された浄水器50と、浄水器50によって浄化された浄水を洗面ボウル13に吐出する吐水部30と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
上部に洗面ボウルが設けられた洗面キャビネットと、
前記洗面キャビネットに収容された浄水器と、
前記浄水器によって浄化された浄水を前記洗面ボウルに吐出する吐水部と、
を備える、洗面化粧台。
続きを表示（約 730 文字）【請求項２】
湯水混合部を更に備え、
前記浄水器は、前記湯水混合部よりも下流側に接続されている、請求項１に記載の洗面化粧台。
【請求項３】
前記洗面キャビネットは、左右一対の側板を有しており、
前記浄水器は、前記側板のいずれか一方に対して着脱自在に取り付けられる、請求項１及び請求項２のいずれか一項に記載の洗面化粧台。
【請求項４】
前記側板に取り付けられ、前記浄水器を着脱自在に保持する保持部材を更に備えている、請求項３に記載の洗面化粧台。
【請求項５】
前記保持部材は、棚状に形成されて前記浄水器を乗せる棚部を有しており、
前記棚部には、前記浄水器の一部が嵌る切り欠き部が形成されている、請求項４に記載の洗面化粧台。
【請求項６】
前記切り欠き部は、前記側板から離れた端縁から前記側板に向けて凹むように形成されている、請求項５に記載の洗面化粧台。
【請求項７】
前記浄水器は、前記湯水混合部から原水が流入する流入部と、浄水が流出する流出部と、を有し、
前記流出部は、前記切り欠き部に嵌合する、請求項５に記載の洗面化粧台。
【請求項８】
前記保持部材は、前記棚部における前記側板から離れた端縁から立ち上がる立ち上がり部を有している、請求項５に記載の洗面化粧台。
【請求項９】
前記浄水器は、
原水が流入する流入部及び浄水が流出する流出部を有するケースと、
前記ケースに着脱自在に収容される浄水カートリッジと、
を有する、請求項１及び請求項２のいずれか一項に記載の洗面化粧台。

発明の詳細な説明【技術分野】
【０００１】
本開示は、洗面化粧台に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、水栓装置を備えた洗面化粧台が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１１１９９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されたような従来の洗面化粧台は、水道水をそのまま吐出する構成である。水道水は、僅かに塩素を含んでいる。洗面化粧台では、手や顔等を洗う機会が多い。このため、洗面化粧台において手や顔等を洗う際に、洗面化粧台から塩素等の不純物を含まない浄水を吐出することが望まれていた。
【０００５】
そこで、本開示は、上記従来の実情に鑑みてなされたものであって、浄水を吐出することができる洗面化粧台を提供することを解決すべき課題としている。
【課題を解決するための手段】
【０００６】
本開示に係る洗面化粧台は、
上部に洗面ボウルが設けられた洗面キャビネットと、
前記洗面キャビネットに収容された浄水器と、
前記浄水器によって浄化された浄水を前記洗面ボウルに吐出する吐水部と、
を備える。
【図面の簡単な説明】
【０００７】

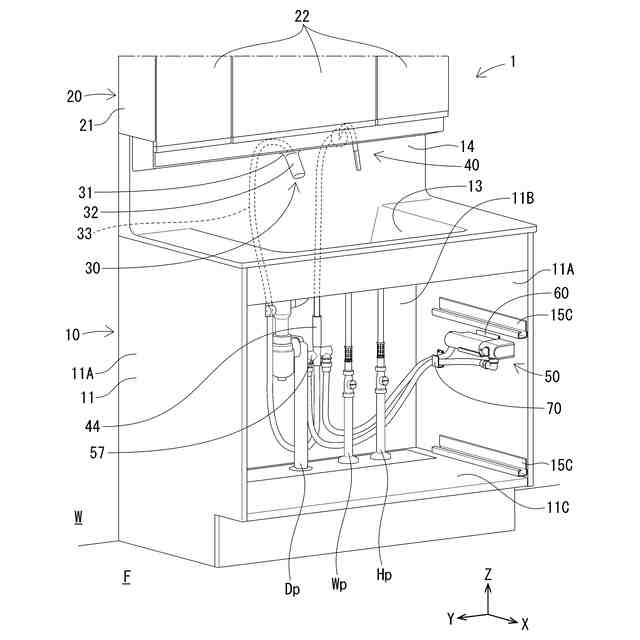

実施形態１に係る洗面化粧台を示す斜視図である。

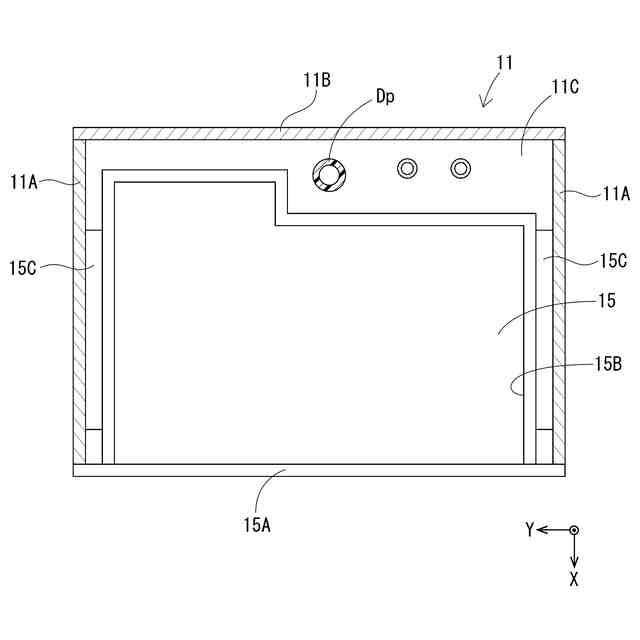

引き出しを収容した洗面キャビネットを示す平断面図である。
保持部材を示す斜視図である。

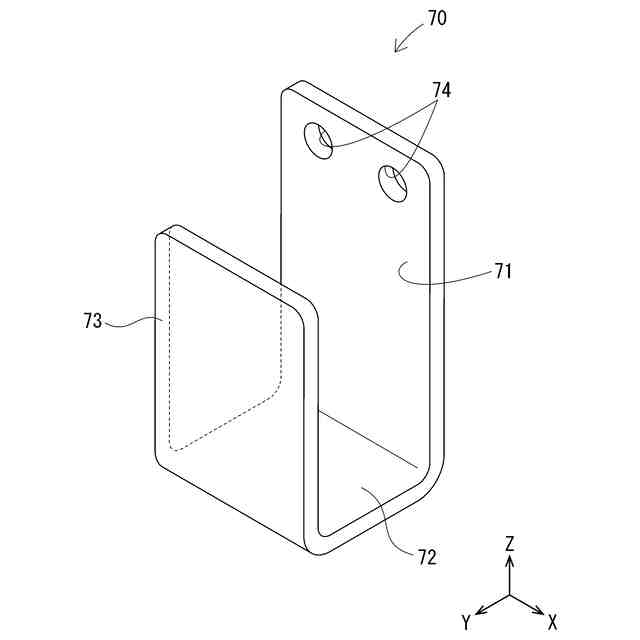

案内部材を示す斜視図である。

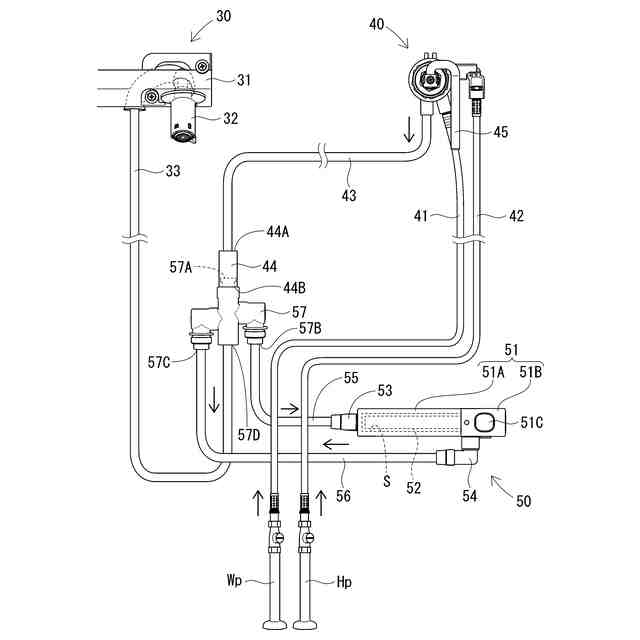

洗面化粧台における水回路を示す概略図である。
分岐ソケットを示す側断面図である。

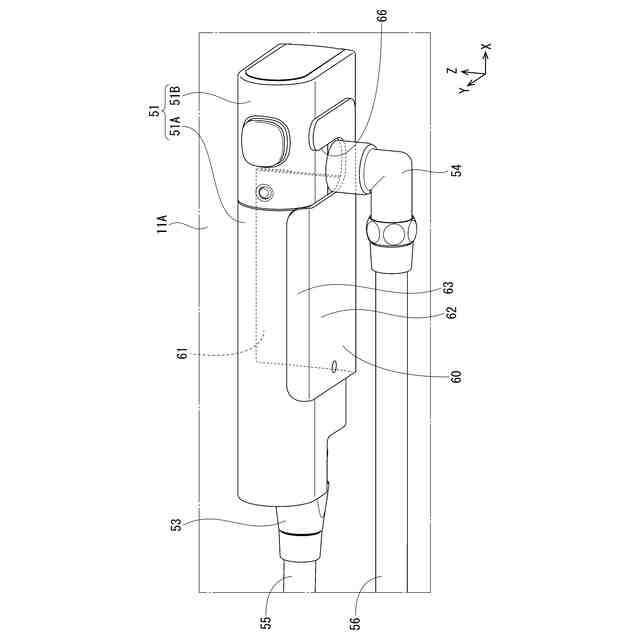

側板に取り付けられた保持部材に乗せられた浄水器を示す斜視図である。

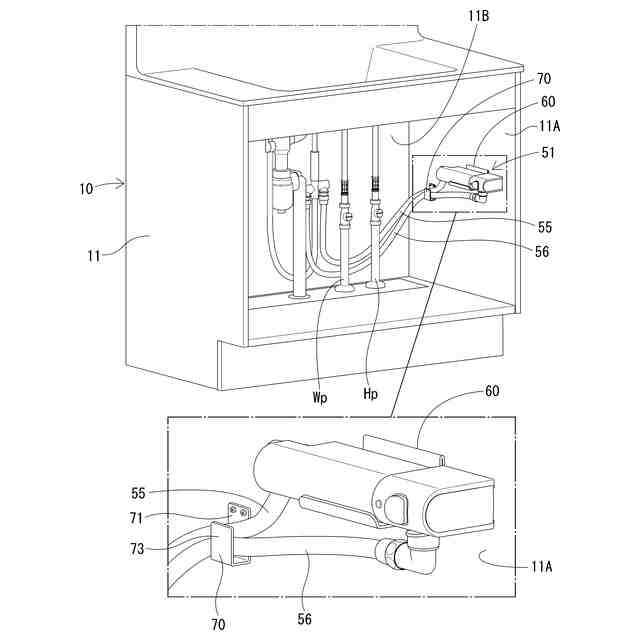

浄水器が収容された状態の洗面キャビネットを示す斜視図である。
ワンホールタイプの吐水部を用いた場合の水回路を示す概略図である。
【発明を実施するための形態】
【０００８】
＜実施形態１＞
実施形態１に係る洗面化粧台１は、図１に示すように、洗面キャビネット１０と、保持部材６０と、案内部材７０と、ミラーキャビネット２０と、吐水部３０と、湯水混合部４０と、浄水器５０と、を備えて構成されている。
【０００９】
以下の説明において、洗面化粧台１の前後の方向については、使用者が洗面化粧台１に正対した場合に、使用者から見て手前側を前方、使用者から見て奥側を後方とそれぞれ定義する。洗面化粧台１の左右及び上下の方向については、使用者が洗面化粧台１に正対した場合に、使用者から見た向きをそのまま左右方向及び上下方向と定義する。各図におけるＸ軸の正方向は前方である。各図におけるＹ軸の正方向は左方である。各図におけるＺ軸の正方向は上方である。
【００１０】
洗面キャビネット１０は、前向きに開放された箱形の収納部１１と、収納部１１の上部に設けられた洗面ボウル１３と、収納部１１の上面の後端から立ち上がる立壁１４と、収納部１１に収容された上下二段の引き出し１５（図２参照）と、を有している。図１において、引き出し１５は図示を省略されている。収納部１１は、左右一対の側板１１Ａと、背板１１Ｂと、底板１１Ｃと、を有している。収納部１１内には、建物躯体の床面Ｆから立ち上がって延びる給水管Ｗｐ及び給湯管Ｈｐが底板１１Ｃを貫通して収納部１１内に突出して設けられている。給水管Ｗｐ及び給湯管Ｈｐと、背板１１Ｂとは、前後方向に所定の距離離間している（図２参照）。
（【００１１】以降は省略されています）
