公開番号2025112253
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024146189
出願日2024-08-28
発明の名称デジタルカメラ及びそのダイヤル
出願人富士フイルム株式会社
代理人弁理士法人小林国際特許事務所
主分類H04N 23/63 20230101AFI20250724BHJP(電気通信技術)
要約【課題】撮影済み画像を確認する場合に、簡単な操作で画像送りをすることが可能なデジタルカメラ及びそのダイヤルを提供する。

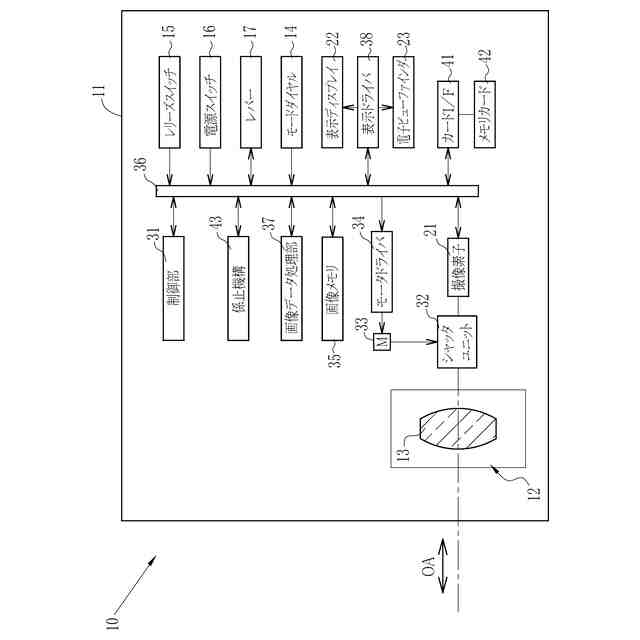

【解決手段】デジタルカメラ10は、カメラボディ11に設けられたグリップ部11Aと、グリップ部11Aの端部に設けられたレバー17と、被写体像を撮像した撮影済み画像を表示する表示ディスプレイ22と、プロセッサとを備える。プロセッサは、レバー17を操作することにより、表示ディスプレイ22に表示されている第1の撮影済み画像の少なくとも一部を非表示とし、第1の撮影済み画像とは異なる第2の撮影済み画像を表示ディスプレイ22に表示させる。
【選択図】図2
特許請求の範囲【請求項１】

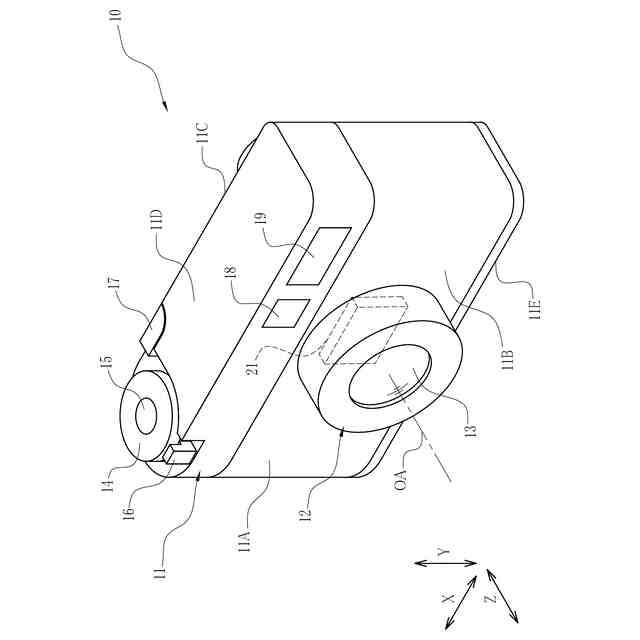

前面と背面とを有するカメラボディと、
被写体像を撮像する撮像素子と、

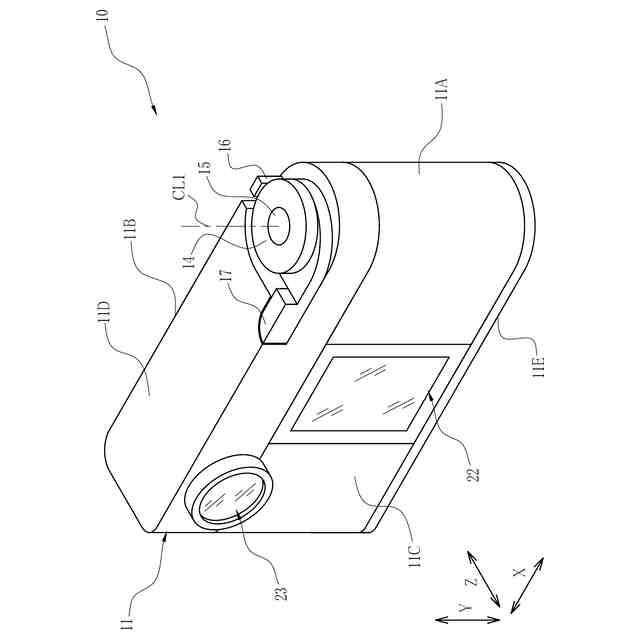

前記カメラボディを前面側から見た場合の左右何れかの端部に設けられたグリップ部と、
前記グリップ部の近傍且つ前記カメラボディの上面側に設けられた第１部材と、

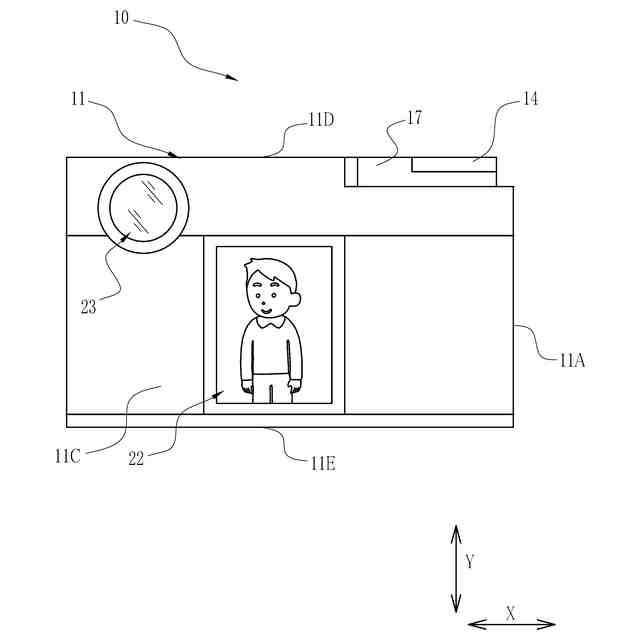

前記カメラボディの背面に配置され、前記撮像素子により被写体像を撮像した撮影済み画像を表示する表示ディスプレイと、
プロセッサとを備えるカメラであって、
前記プロセッサは、前記第１部材を操作することにより、前記表示ディスプレイに表示されている第１の撮影済み画像の少なくとも一部を非表示とし、前記第１の撮影済み画像とは異なる第２の撮影済み画像を前記表示ディスプレイに表示させるデジタルカメラ。
続きを表示（約 1,700 文字）【請求項２】
前記第２の撮影済み画像は、前記第１の撮影済み画像を撮影する前に撮影された画像であり、
前記プロセッサは、
前記カメラボディを上から視た状態で、且つ前記第１部材を回転させた場合、前記表示ディスプレイに表示されている前記第１の撮影済み画像を、前記第２の撮影済み画像に変更させる請求項１に記載のデジタルカメラ。
【請求項３】
前記デジタルカメラは、電源を有しており、

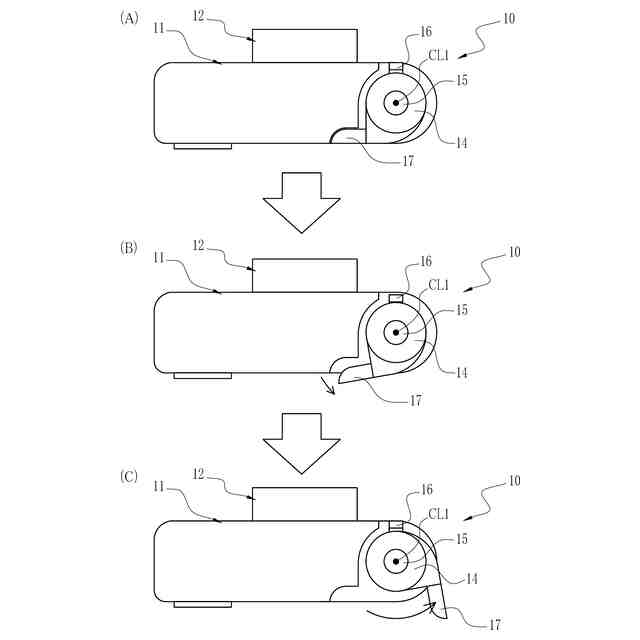

前記第１部材は、前記電源がオフ状態の場合、前記カメラボディを上から視た状態で、且つ前記カメラボディの外形状から突出しない第１位置となっており、前記電源がオフ状態からオン状態となった場合、前記カメラボディを上から視た状態で、且つ前記カメラボディの外形状から突出する第２位置に変化する請求項１に記載のデジタルカメラ。
【請求項４】

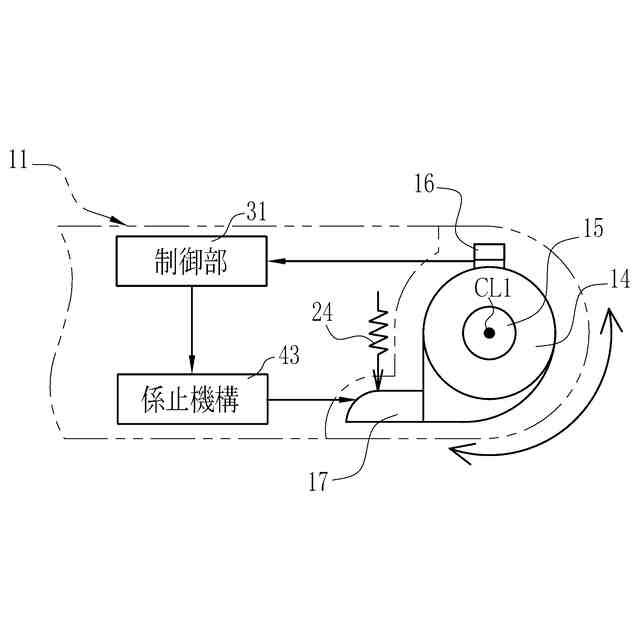

前記第１部材を係止するための係合機構を有し、
前記第１位置では、前記第１部材は、前記係合機構により係止され、前記第２位置では、前記第１部材は、前記係止が解除される、請求項３記載のデジタルカメラ。
【請求項５】
前記第１部材と連動する第２部材と、
前記第２部材と係合する第３部材と、
前記電源の操作に関する第４部材と、
前記第２部材を付勢する付勢部材とを有し、
前記第１部材、前記第２部材、及び、前記第４部材は、第１軸周りに回転可能であり、
前記第３部材は、第２軸周りに回転可能であり、
前記第４部材が電源オフの位置の場合、前記第２部材の凸部と前記第３部材の凹部とが嵌合することによって、前記第１部材が第１位置に係止され、
前記第４部材が電源オンの位置の場合、前記第４部材の第１方向への回転に連動して前記第３部材が回転し、前記第２部材の凸部と前記第３部材の凹部とが離合することによって、前記第１部材が、前記第１方向に沿って、第２位置にまで回転し、且つ、前記離合が前記付勢部材で保持される、請求項３記載のデジタルカメラ。
【請求項６】
前記付勢部材は、光軸に交差する方向に前記第１部材を付勢する、請求項５記載のデジタルカメラ。
【請求項７】
前記第４部材を前記電源オンの位置から前記電源オフの位置にする場合、前記第４部材の第２方向への回転に連動して前記第３部材が回転し、前記第２部材の凸部と前記第３部材の凹部とが嵌合することにより、前記第１部材が前記第１位置に係止される請求項５記載のデジタルカメラ。
【請求項８】
前記第２の撮影済み画像は、前記第１の撮影済み画像を撮影する前に撮影された画像であり、
前記プロセッサは、
前記カメラボディを上から視た状態で、且つ前記第１部材を時計回りに回転させた場合、前記表示ディスプレイに表示されている前記第２の撮影済み画像を、前記第１の撮影済み画像に変更させる請求項１に記載のデジタルカメラ。
【請求項９】
前記表示ディスプレイには、複数枚の撮影済み画像が表示されており、
前記プロセッサは、

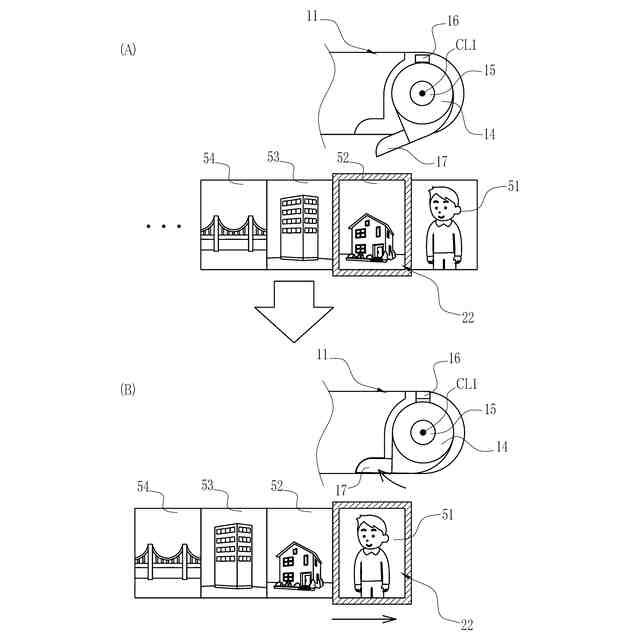

前記第１部材が１回操作された場合、前記表示ディスプレイに表示されている前記複数枚の撮影済み画像のうち、一端に並べられた撮影済み画像を非表示にし、前記表示ディスプレイに表示されている前記複数枚の撮影済み画像のうち、他端に並べられた撮影済み画像の直前に並べられた撮影済み画像を前記表示ディスプレイに表示させる請求項１に記載のデジタルカメラ。
【請求項１０】
前記表示ディスプレイには、複数枚の撮影済み画像が表示されており、
前記プロセッサは、
前記第１部材が１回操作された場合、前記表示ディスプレイに表示されている前記複数枚の撮影済み画像全てを非表示にし、前記表示ディスプレイに表示されている前記複数枚の撮影済み画像のうち、他端に並べられた撮影済み画像の直前に並べられた撮影済み画像から前記複数枚分の先に並べられた撮影済み画像までを前記表示ディスプレイに表示させる請求項１に記載のデジタルカメラ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮影済み画像を表示するデジタルカメラ及びそのダイヤルに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１記載のデジタルカメラでは、一回のレリーズ操作で複数枚の画像を連続撮像し、連続撮像で得られた複数枚の画像を、タグデータを付加して１つの画像ファイル内に収納する。画像ファイルに収納された複数枚の画像は、タグデータに基づき、デジタルカメラの表示装置に一覧表示される。このデジタルカメラでは、切替ボタン又は操作ダイヤルを操作することにより、表示装置に表示される画像がコマ送りされて過去に撮像された画像が表示される。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－５３６１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１のデジタルカメラでは、ユーザが過去の画像を確認したい場合、切替ボタン又は操作ダイヤルを操作するために、カメラボディのグリップから手を離さなければならず、煩わしさがあった。また、表示装置に設けたタッチパネルなどで画像送りをする場合も、グリップから手が離れるため、非常に面倒であった。
【０００５】
本発明は、撮影済み画像を確認する場合に、簡単な操作で画像送りをすることが可能なデジタルカメラ及びそのダイヤルを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明のデジタルカメラは、前面と背面とを有するカメラボディと、被写体像を撮像する撮像素子と、カメラボディを前面側から見た場合の左右何れかの端部に設けられたグリップ部と、グリップ部の近傍且つ前記カメラボディの上面側に設けられた第１部材と、カメラボディの背面に配置され、撮像素子により被写体像を撮像した撮影済み画像を表示する表示ディスプレイと、プロセッサとを備えるカメラであって、プロセッサは、第１部材を操作することにより、表示ディスプレイに表示されている第１の撮影済み画像の少なくとも一部を非表示とし、第１の撮影済み画像とは異なる第２の撮影済み画像を表示ディスプレイに表示させる。
【０００７】
第２の撮影済み画像は、第１の撮影済み画像を撮影する前に撮影された画像であり、プロセッサは、カメラボディを上から視た状態で、且つ第１部材を回転させた場合、表示ディスプレイに表示されている第１の撮影済み画像を、第２の撮影済み画像に変更させることが好ましい。
【０００８】
デジタルカメラは、電源を有しており、第１部材は、電源がオフ状態の場合、カメラボディを上から視た状態で、且つカメラボディの外形状から突出しない第１位置となっており、電源がオフ状態からオン状態となった場合、カメラボディを上から視た状態で、且つカメラボディの外形状から突出する第２位置に変化することが好ましい。
【０００９】
第１部材を係止するための係合機構を有し、第１位置では、１部材は、前記係合機構により係止され、前記第２位置では、前記第１部材は、前記係止が解除されることが好ましい。
【００１０】
第１部材と連動する第２部材と、第２部材と係合する第３部材と、電源の操作に関する第４部材と、第２部材を付勢する付勢部材とを有し、第１部材、第２部材、及び、第４部材は、第１軸周りに回転可能であり、第３部材は、第２軸周りに回転可能であり、第４部材が電源オフの位置の場合、第２部材の凸部と第３部材の凹部とが嵌合することによって、第１部材が第１位置に係止され、第４部材が電源オンの位置の場合、第４部材の第１方向への回転に連動して第３部材が回転し、第２部材の凸部と第３部材の凹部とが離合することによって、第１部材が、第１方向に沿って、第２位置にまで回転し、且つ、離合が付勢部材で保持されることが好ましい。
（【００１１】以降は省略されています）
