公開番号2025112226
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006429
出願日2024-01-18
発明の名称ブレース固定金具及びブレース取付構造
出願人株式会社ポラス暮し科学研究所,BXカネシン株式会社
代理人個人
主分類E04B 1/58 20060101AFI20250724BHJP(建築物)
要約【課題】建築物の構面を形成する部材の該構面と垂直な面に取り付けることができ、任意の大きさの2本の汎用性ブレースを任意の異なる角度で接続することができるブレース固定金具を提供する。

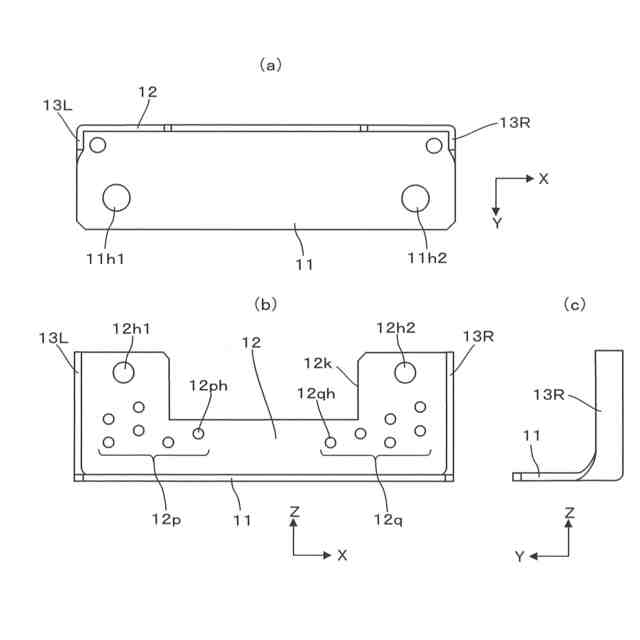

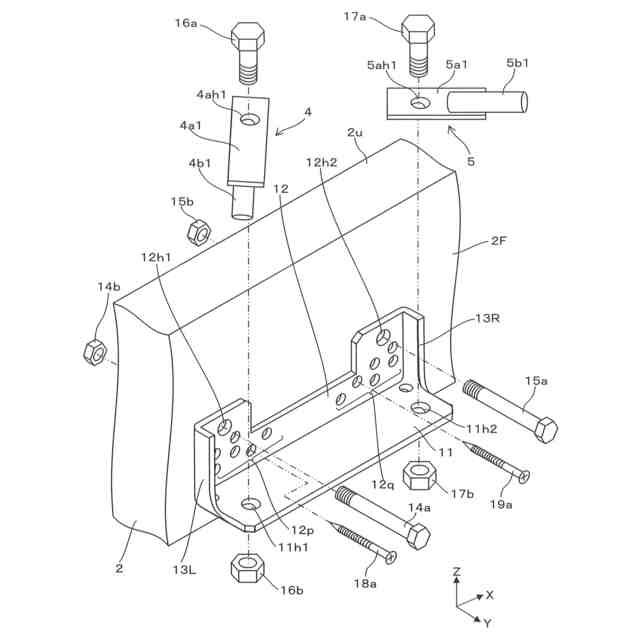

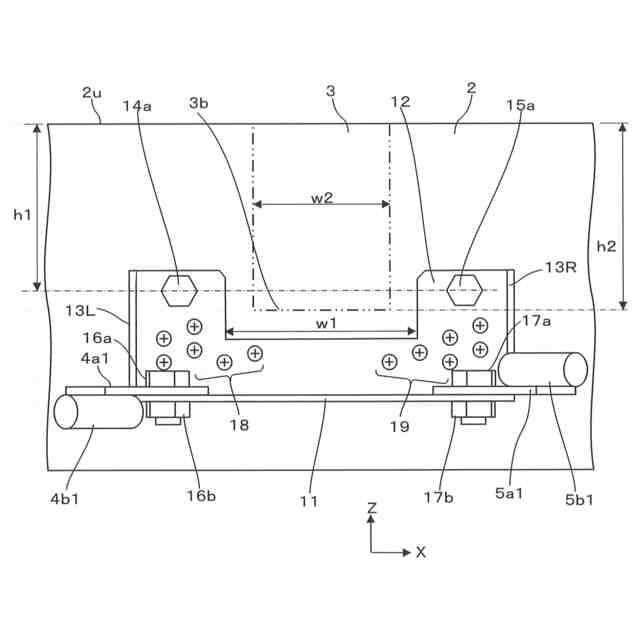

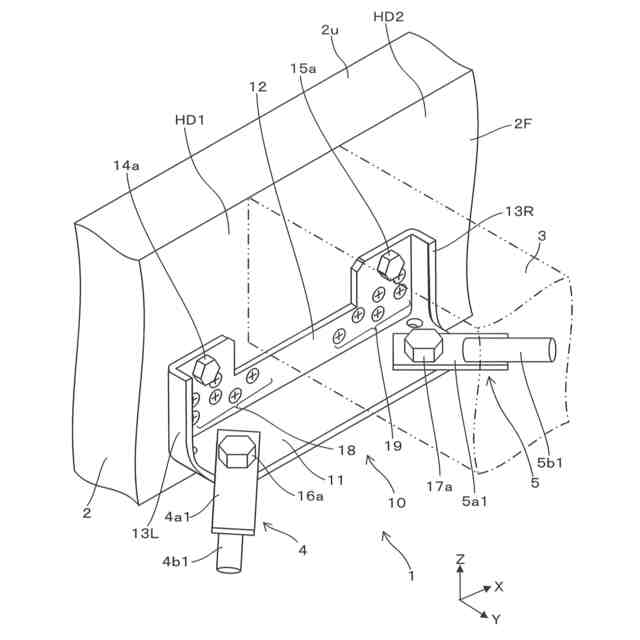

【解決手段】建築物の第1水平構面、第2水平構面を形成する大梁の正面に取り付けることができるブレース固定金具であって、正面2Fに当接する面を有する取付片と第1ブレースの一端と第2ブレースの一端を接続する接続片を有し、取付片と接続片は1枚の金属製平板を直角に曲げ加工して形成されたものであり、取付片には、取付片を正面に左ビス、右ビスで固定するための複数の左ビス孔、右ビス孔が設けられ、接続片には、第1ブレースの一端を任意の角度で接続片に固定する第1ボルトが挿通する第1ボルト孔と、第2ブレースの一端を任意の角度で接続片に固定する第2ボルトが挿通する第2ボルト孔が設けられているブレース固定金具。
【選択図】図1

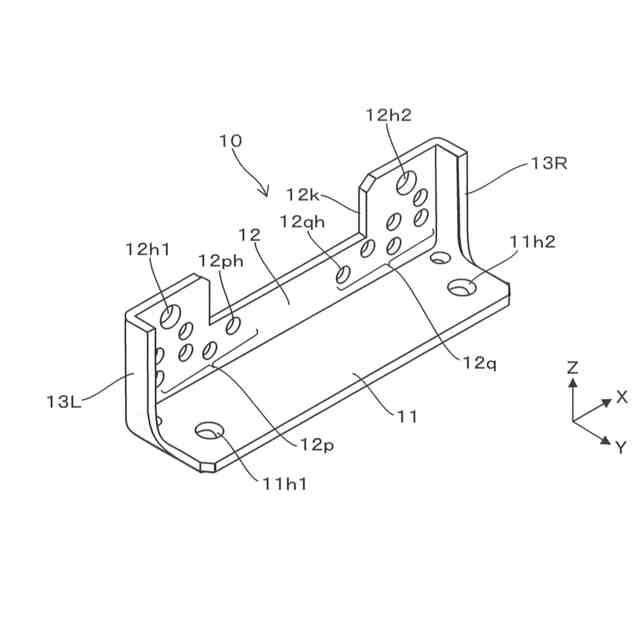

特許請求の範囲【請求項１】
建築物の構面を形成する長手状部材の該構面と垂直な面である垂直面に取り付けることができるブレース固定金具であって、
前記垂直面に当接する面を有する取付片と第１ブレースの一端と第２ブレースの一端を接続する接続片を有し、
前記取付片と前記接続片は１枚の金属製平板を直角に曲げ加工して形成されたものであり、
前記取付片には、前記取付片を前記垂直面に線状部材で固定するための複数の線状部材用孔が設けられ、

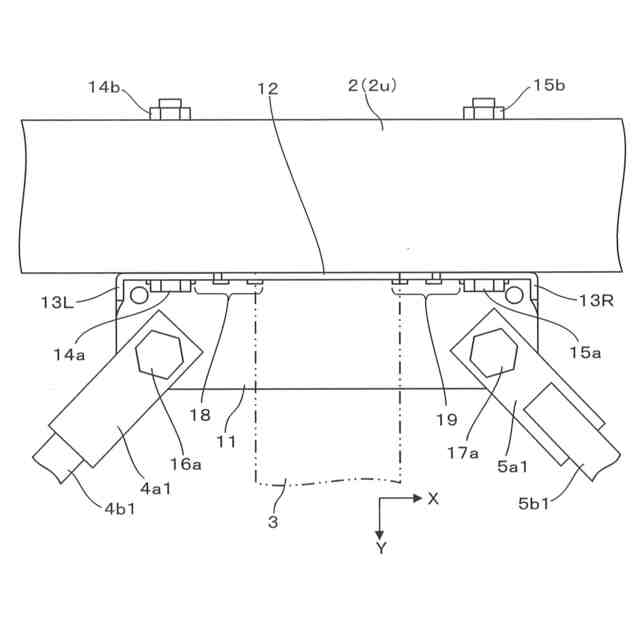

前記接続片には、前記第１ブレースの一端を任意の角度で前記接続片に固定する第１棒状部材が挿通する第１挿通孔と、前記第２ブレースの一端を任意の角度で前記接続片に固定する第２棒状部材が挿通する第２挿通孔が設けられていることを特徴とするブレース固定金具。
続きを表示（約 1,500 文字）【請求項２】
前記取付片と前記接続片の前記長手状部材の長手方向端部には、前記金属製平板を直角に曲げ加工して形成された立上り片が設けられていることを特徴とする請求項１記載のブレース固定金具。
【請求項３】
前記取付片の前記長手状部材の短手方向端部側には、矩形形状の切欠きが設けられていることを特徴とする請求項１記載のブレース固定金具。
【請求項４】
前記第１挿通孔は前記接続片の前記長手方向の一の端部側に設けられ、前記第２挿通孔は前記接続片の前記長手方向の他の端部側に設けられていることを特徴とする請求項１記載のブレース固定金具。
【請求項５】
前記線状部材はナットと螺合するボルト及び前記長手状部材にねじ込まれるビスであり、前記線状部材用孔は前記ボルトが挿通するボルト孔と前記ビスが挿通するビス孔からなることを特徴とする請求項１記載のブレース固定金具。
【請求項６】
前記第１棒状部材は第１ボルトであり、前記第１挿通孔は前記第１ボルトが挿通する第１ボルト孔であり、前記第２棒状部材は第２ボルトであり、前記第２挿通孔は前記第２ボルトが挿通する第２ボルト孔であり、前記第１ブレース及び前記第２ブレースは丸鋼ブレースであることを特徴とする請求項１記載のブレース固定金具。
【請求項７】
建築物の構面を形成する長手状部材の該構面と垂直な面である垂直面にブレース固定金具を介して取り付けられるブレース取付構造であって、
前記ブレース固定金具は、前記垂直面に当接する面を有する取付片と第１ブレースの一端と第２ブレースの一端を接続する接続片を有し、
前記取付片と前記接続片は１枚の金属製平板を直角に曲げ加工して形成されたものであり、
前記取付片は、前記取付片に設けられた線状部材用孔を挿通する複数の線状部材により前記垂直面に固定され、
前記接続片に設けられた第１挿通孔を挿通する第１棒状部材により前記第１ブレースの一端が任意の角度で前記接続片に固定され、前記接続片に設けられた第２挿通孔を挿通する第２棒状部材により前記第２ブレースの一端が任意の角度で前記接続片に固定されていることを特徴とするブレース取付構造。
【請求項８】

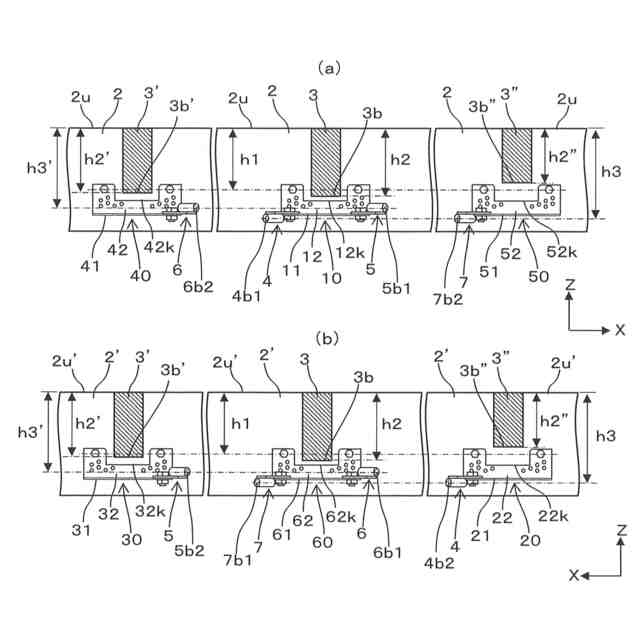

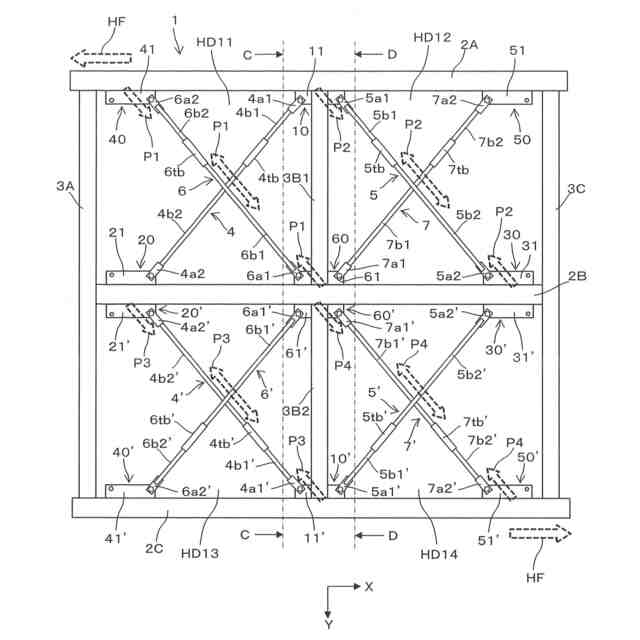

前記構面は、前記垂直面に取り付けられる他の長手状部材によって第１構面と第２構面に仕切られ、前記ブレース固定金具は前記他の長手状部材を跨いて前記垂直面に取り付けられ、前記第１ブレースは前記第１構面に掛け渡され、前記第２ブレースは前記第２構面に掛け渡されていることを特徴とする請求項７記載のブレース取付構造。
【請求項９】
前記線状部材はナットと螺合するボルト及び前記長手状部材にねじ込まれるビスであり、
前記線状部材用孔は前記ボルトが挿通するボルト孔と前記ビスが挿通するビス孔からなり、
前記第１棒状部材は第１ボルトであり、前記第１挿通孔は前記第１ボルトが挿通する第１ボルト孔であり、
前記第２棒状部材は第２ボルトであり、前記第２挿通孔は前記第２ボルトが挿通する第２ボルト孔であることを特徴とする請求項７記載のブレース取付構造。
【請求項１０】
前記第１ブレースの一端は前記第１構面に掛け渡される他のブレースと干渉しないように前記接続片に固定され、前記第２ブレースの一端は前記第２構面に掛け渡される別の他のブレースと干渉しないように前記接続片に固定されていることを特徴とする請求項８記載のブレース取付構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、木造建築物等の各種建築物の構面にブレースや筋交を取り付けるために使用されるブレース固定金具及びブレース固定金具を使用したブレース取付構造に関するものである。
続きを表示（約 4,300 文字）【背景技術】
【０００２】
建築物においては、柱、横架材、枠材等により構面と呼ばれる二次元のフレーム（骨組み）が形成されるが、その対角線上等にはブレースあるいは筋交い（以下「ブレース等」という）が取り付けられ、構面の耐震強度等の向上が図られている。
そして、構面にブレース等を取り付けるに際し、耐震性、施工性、取付の容易性等の観点から種々の提案がなされている。
【０００３】
例えば、特許文献１（特開２００４－３４６４９９号公報）には、柱３および梁４等で略長方形に形成された構面２を備えて構成された建築構造物１において、構面２は、３本の柱３と梁４の上梁４Ａおよび中間梁４Ｂとで構成される２つの上部構面２Ａと、３本の柱３と中間梁４Ｂおよび下梁４Ｃとで構成される２つの下部構面２Ｂからなり、補強装置１０が、上下２つの構面２Ａ，２Ｂをそれぞれ構成する上梁４Ａ、中間梁４Ｂおよび下梁４Ｃの互いに異なる方向の端部側に取付けられ、補強装置１０は、一対の固定手段１１とブレース２０とを備えて構成され、固定手段１１は、ブレース２０が２本設けられるタイプの固定手段１１Ａ、１１Ｃ、およびブレース２０が１本設けられるタイプの固定手段１１Ｂ、１１Ｄ、１１Ｅ、１１Ｆの各種類があり、固定手段１１Ａと１１Ｂ、固定手段１１Ｃと１１Ｄ、固定手段１１Ａと１１Ｅ、固定手段１１Ｃと１１Ｆとで、それぞれ一対となっており、固定手段１１Ａ～１１Ｆは、ブレース２０の取付け数および取付け角が異なるのみで、構成はまったく同じであり、固定手段１１Ａは、表面部材１３と裏面部材１４からなる一対の挟持部材１２と、円筒状のブレース取付部材１５とを含んで構成され、表面部材１３の表面には、ブレース取付部材１５が溶接等によって取付けられ、表面部材１３の外周寄りには、固定用ボルト１７が挿通される４個の筒部材１６が取付けられ、ブレース取付部材１５の側面にはブレース取付け用の横穴１５Ａ，１５Ｂがあけられている構造体の構面補強装置が開示されている。
【０００４】
しかしながら、特許文献１の構造体の構面補強装置においては、固定手段１１は、梁４（上梁４Ａ、中間梁４Ｂ、下梁４Ｃ）の表面側、すなわち、構面２と平行な面に取り付けられることから、固定手段１１が構面２から垂直方向に突出し、構面２に沿って面材等を取り付けるのを妨げるという問題がある。
また、特許文献１の固定手段１１（１１Ａ）は、表面部材１３と裏面部材１４からなる一対の挟持部材１２と、円筒状のブレース取付部材１５と４個の筒部材１６からなる複雑な構造であり、加工に手間がかかるのみならず、表面部材１３と裏面部材１４で梁４を挟んで取り付けられることから、取り付け作業に時間がかかるという問題がある。
さらに、特許文献１の固定手段１１は、構造の異なる１１Ａ、１１Ｂ、１１Ｃ、１１Ｄ、１１Ｅ、１１Ｆの６種類からなり、その取扱いや管理が煩雑となるという問題がある。
【０００５】
次に、特許文献２（特開２００５－２１３９０５号公報）には、木造３階建の住宅部材の接合構造であって、１階柱脚部分において、アンカーボルトは、引き寄せ金物２によって柱８を引き寄せ、さらに、土台緊結金物１と筋かい材３およびターンバックル１０に接合され、２階３階（中間階）において、引き寄せ平板金物４を上の階の柱脚にスクリュービス等で接合後、下の階の筋かい３にターンバックル１０により引張力をかけてから柱頭を接合し、屋上階において、引き寄せ平板金物４を横架材にスクリュービス１１等にて接合後、上記と同様引張力を掛けてから柱頭に接合する住宅部材の接合構造が開示されている。
しかしながら、特許文献２の住宅部材の接合構造おいては、引き寄せ平板金物４が、柱と横架材に跨って、柱と横架材で形成される構面と平行な柱と横架材の面に取り付けられることから、特許文献１と同様に柱と横架材で形成される構面に沿って面材等を取り付けるのを妨げるという問題がある。
また、特許文献２の住宅部材の接合構造では、引き寄せ平板金物４は、中間階において筋かい材３を上下２個接合する構造のものと上下４個接合する構造のものがあり、屋上階において下の階の筋かい材３を１個接合する構造のものと２個接合する構造のものがあり、４種類の引き寄せ平板金物４が必要となり、特許文献１と同様にその取扱いや管理が煩雑となるという問題がある。
【０００６】
ここで、特許文献３（特開２００６－３７７０４号公報）には、上枠材２と、下枠材３と、一対の竪枠材４、４と、ブレース材５とから構成され、一対の竪枠材４、４は、それぞれ４本の溝形鋼が組み合わされて構成されており、前記上枠材２と下枠材３との間に、水平方向に所定間隔を隔てて垂直に立設され、ブレース材５（５Ａ、５Ｂ、５Ｃ、５Ｄ、５Ｅ、５Ｆ、５Ｇ）は、一対の竪枠材４、４のウェブ外側面に設けられた接合部材７を介して、当該一対の竪枠材４、４に、その両端を、タッピンねじＳによって接合され、上下に隣り合うブレース材５、５と竪枠材４の一部とによって三角形状の構面Ｐ（Ｐ１、Ｐ２・・・）が形成され、接合部材７は、短尺の軽量溝形鋼からなり、その溝をブレース材５側に向けて配置されるとともに、そのウェブ７ａを竪枠材４（４ｃ）のウェブ外側面に当接させた状態でタッピンねじＳによって固定され、ブレース材５は、軽量溝形鋼からなり、ブレース材５のウェブの外幅は、接合部材７の溝の内幅と略等しくなっており、ブレース材５の一方の端部は、接合部材７の溝にはめ込まれ、ブレース材５のフランジ５ａと接合部材７のフランジ７ｂとがタッピンねじＳによって接合されるようになっているスチールハウスの耐力壁構造が開示されている。
この特許文献３では、接合部材７が、上枠材２、下枠材３及び一対の竪枠材４、４で形成される構面に垂直な竪枠材４の面に取り付けられて、構面に沿って面材等を取り付けるのを妨げないようになっている。
【０００７】
しかしながら、特許文献３のスチールハウスの耐力壁構造においては、接合部材７は、そのウェブ７ａを竪枠材４のウェブ外側面に当接させた状態でタッピンねじＳによって固定され、ブレース材５の一方の端部は、接合部材７の溝にはめ込まれ、ブレース材５のフランジ５ａと接合部材７のフランジ７ｂとがタッピンねじＳによって接合されるようになっていることから、接合部材７に取り付けられる上下のブレース材５の取付角度が固定され、接合部材７の竪枠材４への取付位置も固定されることから、上枠材２、下枠材３及び一対の竪枠材４、４で形成される構面の形状・大きさが固定され、ブレース材５を任意の形状・大きさの構面に取り付けることができないという問題がある。
また、特許文献３では、ブレース材５は、外幅が接合部材７の溝の内幅と略等しい溝形鋼というその形状・大きさが制限された溝形鋼からなり、種々の大きさがあり汎用性のあるブレース、例えば丸鋼ブレースを使用できないという問題ある。
【０００８】
次に、特許文献４（実用新案登録第３１２４８３２号公報）には、土台３と一方柱４ａのコーナ及び桁材５と一方柱４ａのコーナに沿ってそれぞれ固定するコーナ金具６と、他方柱４ｂの途中に固定する中間金具７と、一方柱４ａと他方柱４ｂ間において、前記上部コーナ金具６と中間金具７の間に傾斜状態で配置する上部筋交い部材８及び下部コーナ金具６と中間金具７の間に傾斜状態で配置する下部筋交い部材８ａの組み合わせによって形成され、中間金具７は、他方柱４ｂの外面に重ねる上下に長いベース板２３の外面に、取付け板２４の両側に対向する一対の側板２５を設けた平面コ字状金具２６を溶接して形成され、ベース板２３と取付け板２４には、上下の中間で両側板２５間の位置にボルト孔２７が設けられ、ベース板２３の背面には、ボルト孔２８を備えた角型のブロック２９が溶接によって固定され、両側板２５の上部と下部の位置には、それぞれボルト孔３０が設けられた壁軸組の耐震補強構造が開示されている。
【０００９】
しかしながら、特許文献４の壁軸組の耐震補強構造は、土台３と一方柱４ａのコーナ及び桁材５と一方柱４ａのコーナと、他方柱４ｂの途中（中間を）との間に筋交い部材８、８ａを取り付ける構造に限定され、任意の大きさ・形状の構面の任意の位置にブレースを取り付ける構造にすることはできない。
また、特許文献４では、中間金具７は、ベース板２３の外面に平面コ字状金具２６を溶接して形成されることから、やや複雑な構造であり、加工に手間がかかるのみならず、中間金具７に取り付けられる上部筋交い部材８と下部筋交い部材８ａの接続環３９の幅が、平面コ字状金具２６の両側板２５の間隔に制限され、取付け部が任意の大きさ（厚み）の筋交い部材（ブレース）を取り付けることができないという問題がある。
【００１０】
さらに、特許文献５（特開２０２２－１５５９５６号公報）には、梁１１と、土台１４と、一対の柱１２，１３と、正面視Ｋ型の二本のブレース２１とを有し、一方の柱１３の中央位置には接続金物５０が四本の頭付き固定手段４０を介して接続され、他方の柱１２と梁１１及び土台１４との隅角部１９にはそれぞれガセットプレート１７が取り付けられており、接続金物５０とガセットプレート１７に対して、ブレース２１の両端にある接続治具２２が接続ボルト１８を介して接続され、接続金物５０は、柱１３の側面１３ａに当接される平面視矩形の当接プレート５１と、当接プレート５１から立設する立ちプレート５２と、立ちプレート５２の左右の側面（左右の広幅面）から側方に張り出す計四つの補強リブ５３とを有する柱とブレースの接続構造が開示されている。
しかしながら、特許文献５の柱とブレースの接続構造は、特許文献４と同様に一方の柱１３の中央位置と他方の柱１２と梁１１及び土台１４との隅角部１９にブレースを接続する構造に限定され、任意の大きさ・形状の構面の任意の位置にブレースを取り付ける構造にすることはできない。
また、特許文献５では、接続金物５０は、当接プレート５１、立ちプレート５２及び四つの補強リブ５３とを有する複雑な構造であり、加工に手間がかかるという問題がある。
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）
