公開番号2025109456
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003357
出願日2024-01-12
発明の名称接合体、接合構造体及びバッテリーフレーム
出願人株式会社神戸製鋼所
代理人弁理士法人栄光事務所
主分類B22D 19/00 20060101AFI20250717BHJP(鋳造;粉末冶金)
要約【課題】アルミニウム押出材とアルミニウム鋳物とが高い強度で接合された接合体、接合構造体及びバッテリーフレームを提供する。
【解決手段】接合体200は、アルミニウム押出材19とアルミニウム鋳物21とが接合されてなる。アルミニウム押出材19は、アルミニウム押出材19の押出方向とその押出方向に直交する面幅方向とに沿って延びる接合面23を有する。接合面23の面幅方向の両側端に、押出方向と面幅方向とに直交する面厚さ方向に延びる側壁面25が接続される。側壁面25には、面幅方向に凹む凹溝27が押出方向に沿って形成される。アルミニウム鋳物21は、アルミニウム押出材19の接合面23を覆い、アルミニウム押出材19とアルミニウム鋳物21とが拡散接合された拡散接合面を有する接合面対向部31と、接合面対向部31から延びて側壁面を覆って形成され、凹溝27と係合する係合部34と、を含む。
【選択図】図6
特許請求の範囲【請求項１】
アルミニウム押出材とアルミニウム鋳物とが接合された接合体であって、
前記アルミニウム押出材は、前記アルミニウム押出材の押出方向と該押出方向に直交する面幅方向とに沿って延びる接合面を有し、
前記接合面の前記面幅方向の両側端に、前記押出方向と前記面幅方向とに直交する面厚さ方向に延びる側壁面が接続され、
前記側壁面には、前記面幅方向に凹む凹溝が前記押出方向に沿って形成され、
前記アルミニウム鋳物は、前記アルミニウム押出材の前記接合面を覆い、前記アルミニウム押出材と前記アルミニウム鋳物とが拡散接合された拡散接合面を有する接合面対向部と、前記接合面対向部から延びて前記側壁面を覆って形成され、前記凹溝と係合する係合部と、
を含む、
接合体。
続きを表示（約 670 文字）【請求項２】
前記凹溝の前記面厚さ方向の前記接合面側における溝端部に、前記面幅方向へ突出する突出部を有する、
請求項１に記載の接合体。
【請求項３】
前記接合面と、前記接合面の両側端の前記凹溝との組が、前記面幅方向に沿って繰り返し配置されている、
請求項１に記載の接合体。
【請求項４】
請求項１から３のいずれか１項に記載の前記接合体が、前記アルミニウム押出材をそれぞれ背面側にして、前記面厚さ方向に離れた位置で対向して一対配置され、
一対の対向する前記アルミニウム鋳物を連結する複数の連結アルミニウム鋳物を更に有し、
前記アルミニウム鋳物と複数の前記連結アルミニウム鋳物とは、少なくとも枠体を形成して一体に鋳造されている、
接合構造体。
【請求項５】
前記アルミニウム押出材の前記枠体の外側面に、一方向に延びる付帯部材が設けられている、
請求項４に記載の接合構造体。
【請求項６】
前記付帯部材は押出材である、
請求項５に記載の接合構造体。
【請求項７】
前記付帯部材は、前記押出方向と平行又は交差して配置されている、
請求項６に記載の接合構造体。
【請求項８】
前記付帯部材は中空部を有する、
請求項６に記載の接合構造体。
【請求項９】
請求項４に記載の接合構造体を用いて形成され、前記枠体の内側にバッテリーが収容されるバッテリーフレーム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、接合体、接合構造体及びバッテリーフレームに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来より、車両における乗員の安全性向上が求められており、係る目的のために車体の強度を向上させてきた。他方、地球温暖化問題等の深刻化を背景に、自動車の燃費改善の動きが加速している。燃費改善には車体の軽量化が有効であることが知られている。
例えば、金属材がインサートされたアルミニウム鋳物製品の製造技術として、鋳鉄製のシリンダライナをアルミニウム鋳物で鋳ぐるんだシリンダブロックが特許文献１に開示されている。この製造方法によれば、シリンダライナを金型にセットし、金型のキャビティにアルミニウム合金溶湯を流し込むことで、シリンダライナをアルミニウム合金で鋳ぐるんだシリンダブロックが得られている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－３２６３５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、自動車用のフレーム等のような大型の部品をダイキャストインサートで製造する技術開発が進められている。例えば、ＥＶ（Electric Vehicle）、ＨＥＶ（Hybrid Electric Vehicle）等に搭載されるモーター走行用のバッテリーを収容するバッテリーフレーム等においても、大型のダイキャストインサート品が求められている。しかし、アルミニウム押出材とアルミニウム鋳物との接合部には、ダイキャストインサート品が大型化するほど大きな外力が作用し、双方の接合部に緩みが生じやすくなる。また、アルミニウム鋳物中に気泡等の不完全部が生じた場合には、外力によって接合界面が剥離する等、接合強度の低下が顕著となるおそれがある。
【０００５】
そこで本発明は、アルミニウム押出材とアルミニウム鋳物とが高い強度で接合された接合体、接合構造体及びバッテリーフレームを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は下記の構成からなる。
（１）アルミニウム押出材とアルミニウム鋳物とが接合された接合体であって、
前記アルミニウム押出材は、前記アルミニウム押出材の押出方向と該押出方向に直交する面幅方向とに沿って延びる接合面を有し、
前記接合面の前記面幅方向の両側端に、前記押出方向と前記面幅方向とに直交する面厚さ方向に延びる側壁面が接続され、
前記側壁面には、前記面幅方向に凹む凹溝が前記押出方向に沿って形成され、
前記アルミニウム鋳物は、前記アルミニウム押出材の前記接合面を覆い、前記アルミニウム押出材と前記アルミニウム鋳物とが拡散接合された拡散接合面を有する接合面対向部と、前記接合面対向部から延びて前記側壁面を覆って形成され、前記凹溝と係合する係合部と、
を含む、
接合体。
（２）（１）に記載の前記接合体が、前記アルミニウム押出材をそれぞれ背面側にして、前記面厚さ方向に離れた位置で対向して一対配置され、
一対の対向する前記アルミニウム鋳物を連結する複数の連結アルミニウム鋳物を更に有し、
前記アルミニウム鋳物と複数の前記連結アルミニウム鋳物とは、少なくとも枠体を形成して一体に鋳造されている、
接合構造体。
（３）（２）に記載の接合構造体を用いて形成され、前記枠体の内側にバッテリーが収容されるバッテリーフレーム。
【発明の効果】
【０００７】
本発明によれば、アルミニウム押出材とアルミニウム鋳物とを高い強度で接合できる。
【図面の簡単な説明】
【０００８】

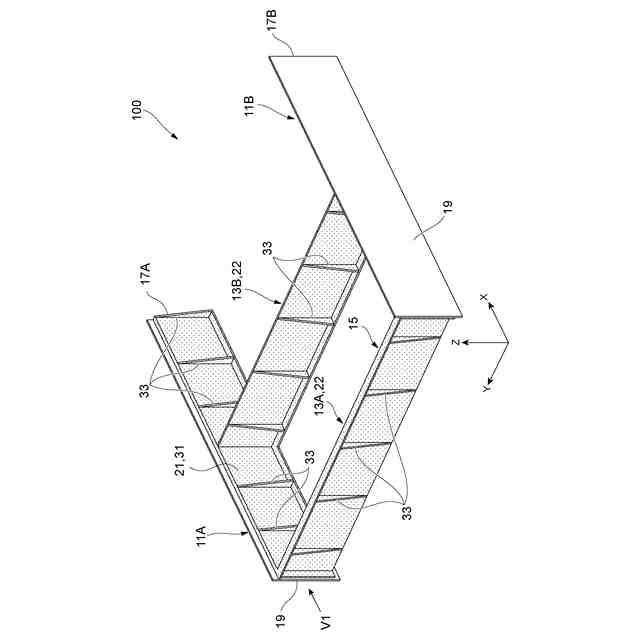

図１は、接合構造体の全体斜視図である。

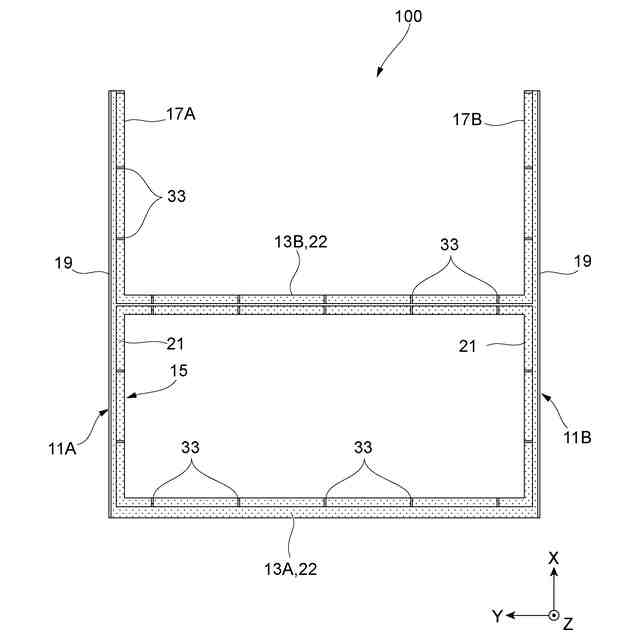

図２は、接合構造体の平面図である。

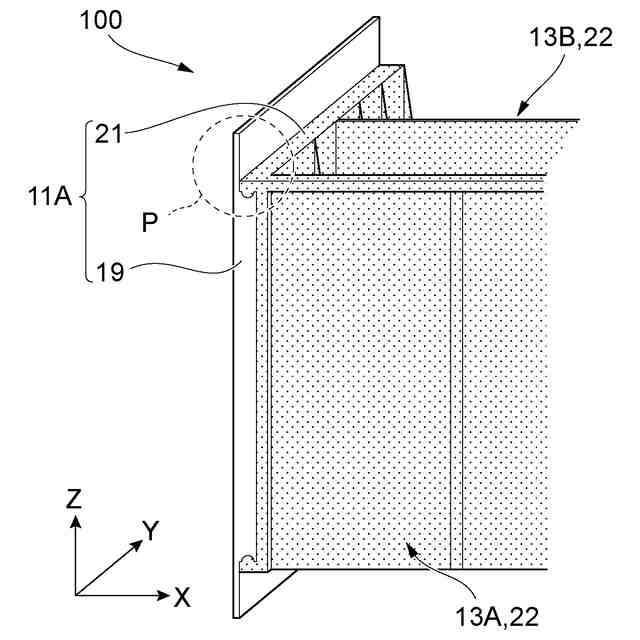

図３は、図１に示す接合構造体の角部をＶ１方向から見た概略矢視図である。

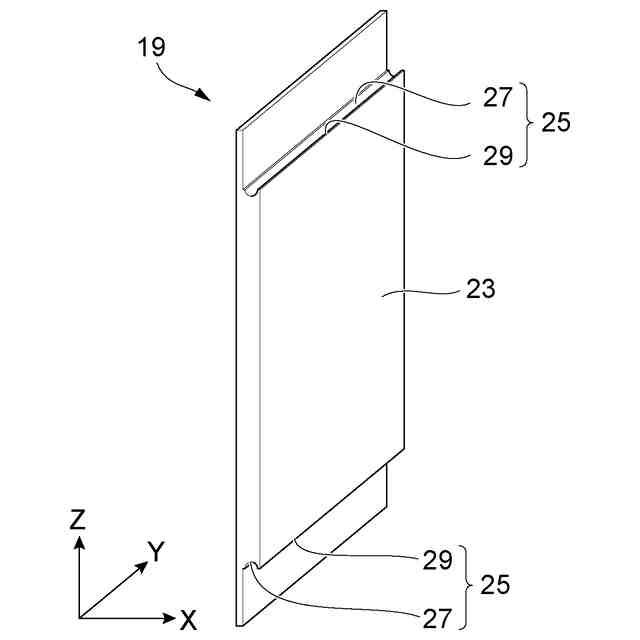

図４は、図３に示すサイドメンバを構成するアルミニウム押出材を示す斜視図である。

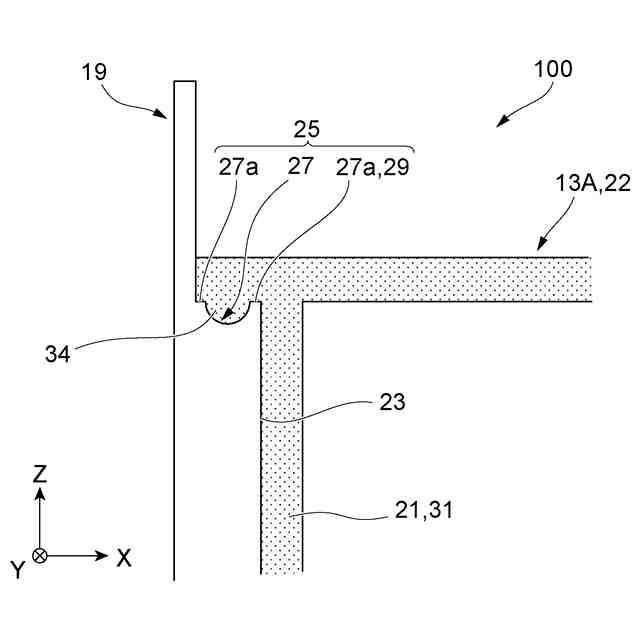

図５は、図３のＰ部を拡大して示す側面図である。

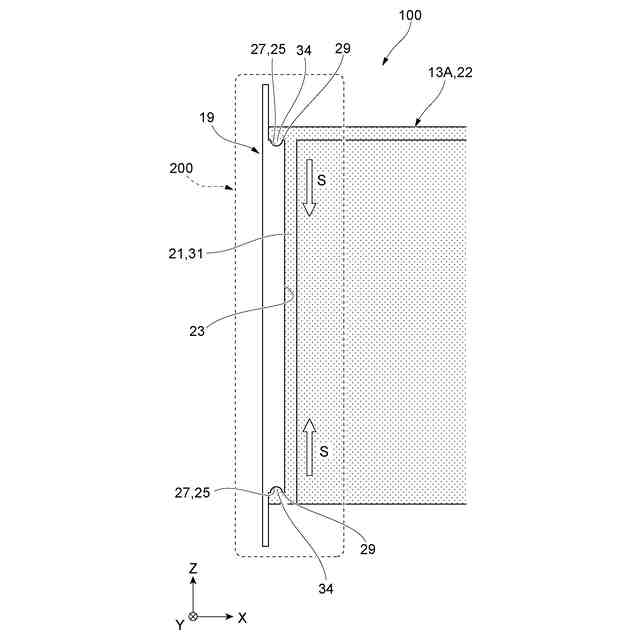

図６は、アルミニウム押出材がアルミニウム鋳物に鋳ぐるまれた状態を示す説明図である。

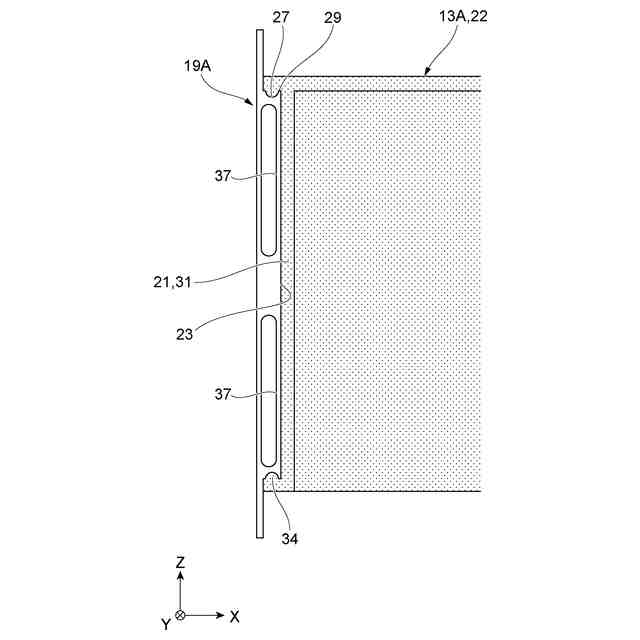

図７は、中空部を有するアルミニウム押出材を用いた接合構造体の構成例を示す側面図である。

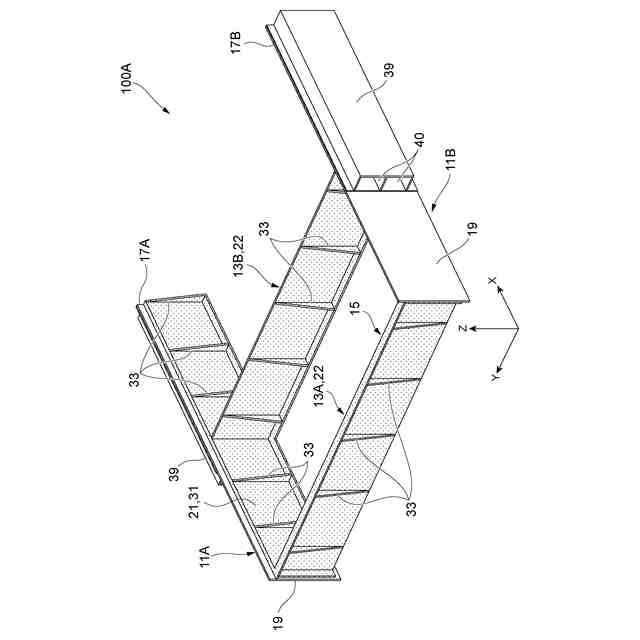

図８は、図１に示す接合構造体に付帯部材を設けた構成を示す概略斜視図（その１）である。

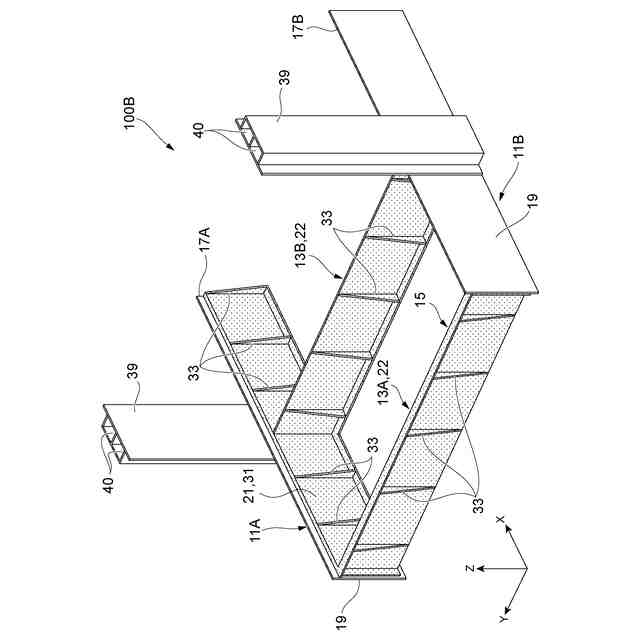

図９は、図１に示す接合構造体に付帯部材を設けた構成を示す概略斜視図（その２）である。
図１０は、中空部を有するアルミニウム押出材を用いた接合構造体の全体斜視図である。
図１１は、図１０に示す接合構造体の角部をＶ２方向から見た概略矢視図である。
図１２は、図１０に示すアルミニウム押出材の側面図である。
図１３は、アルミニウム押出材の凹溝を拡大して示す一部拡大側面図である。
図１４は、アルミニウム押出材にアルミニウム鋳物が鋳ぐるみされた様子を示す接合構造体の一部側面図である。
図１５は、矩形状の接合構造体を示す斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る実施形態について、図面を参照して詳細に説明する。ここでは、自動車に搭載されてバッテリーを収容するバッテリーフレームに本発明に係る接合体を適用した例を説明するが、適用対象はこれに限らない。
【００１０】
＜第１の構成例＞
図１は、接合構造体１００の全体斜視図である。図２は、接合構造体１００の平面図である。図１，図２に示す接合構造体１００は、互いに平行に配置された一対のサイドメンバ１１Ａ，１１Ｂと、一対のサイドメンバ１１Ａ，１１Ｂを連結するクロスメンバ１３Ａ，１３Ｂを備える。クロスメンバ１３Ａは、サイドメンバ１１Ａ，１１Ｂの一端部に接続され、クロスメンバ１３Ｂは、サイドメンバ１１Ａ，１１Ｂの長手方向の中間部に接続される。サイドメンバ１１Ａ，１１Ｂと、クロスメンバ１３Ａ，１３Ｂは互いに直交して配置されている。これにより、一対のサイドメンバ１１Ａ，１１Ｂと一対のクロスメンバ１３Ａ，１３Ｂに囲まれた矩形状の枠体１５が接合構造体１００に形成される。また、一対のサイドメンバ１１Ａ，１１Ｂは、枠体１５から枠体１５の外側に延びてそれぞれ突出バー１７Ａ，１７Ｂを形成する。
（【００１１】以降は省略されています）
