公開番号2025088293
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202902
出願日2023-11-30
発明の名称タンディッシュ内への溶鋼の注入方法
出願人株式会社神戸製鋼所
代理人弁理士法人ATEN
主分類B22D 11/10 20060101AFI20250604BHJP(鋳造;粉末冶金)
要約【課題】タンディッシュ内の溶鋼の酸化を抑制することが可能なタンディッシュ内への溶鋼の注入方法を提供する。
【解決手段】タンディッシュ1に向かって取鍋60を下降させていき、下記の式(1)で示される巻き込み指数Bが1.05未満になるタイミングで、取鍋60内からタンディッシュ1内への前記溶鋼の注入を開始する、タンディッシュ内への溶鋼の注入方法である。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025088293000008.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">16</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">170</com:WidthMeasure> </com:Image>
v=Q/(2πrh)・・・式(2)
【選択図】図1
特許請求の範囲【請求項１】
タンディッシュ内に溶鋼を注入する、タンディッシュ内への溶鋼の注入方法であって、
取鍋内から前記タンディッシュ内に注入される前記溶鋼の周囲にシール部材が配置され、
前記タンディッシュに向かって前記取鍋を下降させていき、下記の式（１）で示される巻き込み指数Ｂが１．０５未満になるタイミングで、前記取鍋内から前記タンディッシュ内への前記溶鋼の注入を開始することを特徴とするタンディッシュ内への溶鋼の注入方法。
TIFF
2025088293000007.tif
16
170
ｖ＝Ｑ／（２πｒｈ）・・・式（２）
ここで、前記シール部材の上端の前記開口から前記タンディッシュ内の前記溶鋼の浴面までの、前記シール部材および前記タンディッシュで囲まれた空間、または、前記シール部材で囲まれた空間をシール空間とすると、Ｑは、前記シール空間に配置されたガス吐出孔から前記シール空間に吹き込まれる不活性ガスの流量（Ｎｍ
3
／秒）であり、ｒは、前記シール部材の上端の前記開口の半径（ｍ）、または、前記シール部材の上端の前記開口の等面積円相当の半径（ｍ）であり、ｈは、前記シール空間の上端から前記取鍋の下面までの鉛直方向距離（ｍ）であり、ｕは、前記シール部材の上端の前記開口の上を流れる大気の風速（ｍ／秒）である。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タンディッシュ内に溶鋼を注入する、タンディッシュ内への溶鋼の注入方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、タンディッシュの上部が開放されているときに、タンディッシュ内の溶鋼の酸化を抑制するシール方法が開示されている。このシール方法では、タンディッシュの上部に配置されたシール部材の開放時に、シール空間に不活性ガスを２０Ｎｍ
3
／ｈｒ以上の流量で吹き込み、タンディッシュ内に巻き込まれる大気の巻き込み指数が１５．５６未満となるようにしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－６２３８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願発明者らは、タンディッシュ内の溶鋼の酸化抑制効果をさらに高めることを目指して研究した。そして、本願発明者らは、タンディッシュの上を流れる風が、タンディッシュ内に巻き込まれる大気に影響を与えることを見出した。この風は、例えば、建屋内を吹く風である。また、この風は、例えば、送風機からの風である。送風機は、例えば、タンディッシュ内に投入されるＴＤ（タンディッシュ）パウダーや焼籾殻等が作業者の方に飛んでいかないように送風するものである。
【０００５】
本発明の目的は、タンディッシュの上を流れる風の影響を受けても、タンディッシュ内の溶鋼の酸化を抑制することが可能なタンディッシュ内への溶鋼の注入方法を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、タンディッシュ内に溶鋼を注入する、タンディッシュ内への溶鋼の注入方法であって、取鍋内から前記タンディッシュ内に注入される前記溶鋼の周囲にシール部材が配置され、前記タンディッシュに向かって前記取鍋を下降させていき、下記の式（１）で示される巻き込み指数Ｂが１．０５未満になるタイミングで、前記取鍋内から前記タンディッシュ内への前記溶鋼の注入を開始することを特徴とする。
TIFF
2025088293000002.tif
16
170
ｖ＝Ｑ／（２πｒｈ）・・・式（２）
ここで、前記シール部材の上端の前記開口から前記タンディッシュ内の前記溶鋼の浴面までの、前記シール部材および前記タンディッシュで囲まれた空間、または、前記シール部材で囲まれた空間をシール空間とすると、Ｑは、前記シール空間に配置されたガス吐出孔から前記シール空間に吹き込まれる不活性ガスの流量（Ｎｍ
3
／秒）であり、ｒは、前記シール部材の上端の前記開口の半径（ｍ）、または、前記シール部材の上端の前記開口の等面積円相当の半径（ｍ）であり、ｈは、前記シール空間の上端から前記取鍋の下面までの鉛直方向距離（ｍ）であり、ｕは、前記シール部材の上端の前記開口の上を流れる大気の風速（ｍ／秒）である。
【発明の効果】
【０００７】
本発明によると、タンディッシュに向かって取鍋が下降されていき、上記の式（１）で示される巻き込み指数Ｂが１．０５未満になるタイミングで、取鍋内からタンディッシュ内への溶鋼の注入が開始される。このようなタイミングで溶鋼の注入を開始することで、シール部材の上端と取鍋の下端との間に隙間が生じた状態でも、タンディッシュ内の酸素濃度を１．０％未満にすることができる。これにより、溶鋼注入時のタンディッシュ内の溶鋼の酸化を抑制することができる。また、シール部材の上端と取鍋の下面との間に隙間が生じた状態で、溶鋼の注入を開始することができる。これにより、取鍋内からタンディッシュ内に注入される溶鋼の流れを目視で確認することができる。
【図面の簡単な説明】
【０００８】

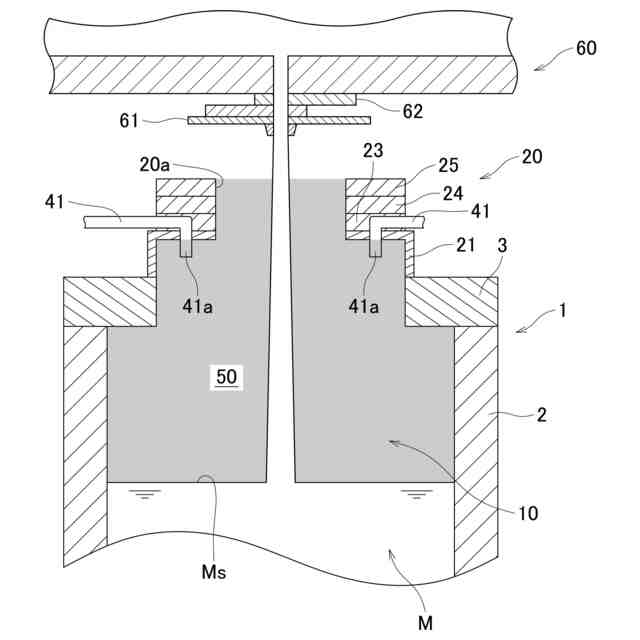

タンディッシュおよびシール部材の断面図である。

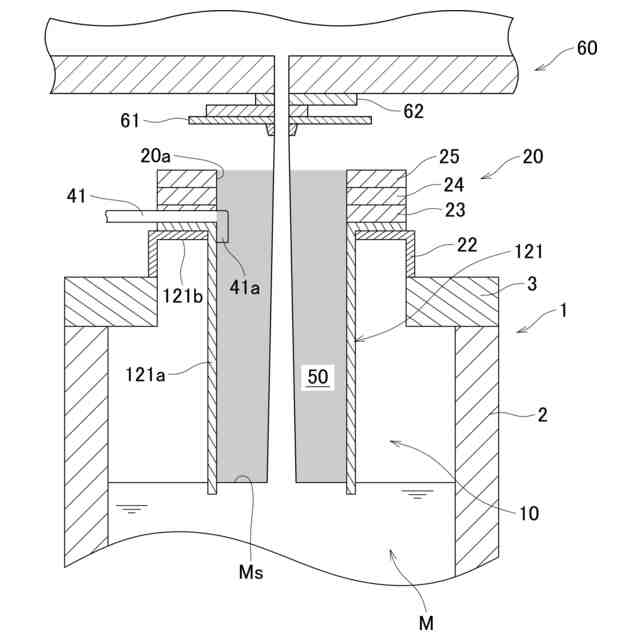

変形例におけるタンディッシュおよびシール部材の断面図である。
取鍋の下部とタンディッシュの上部とのイメージ図である。
シール部材の上端の開口の上を流れる大気を示す図であり、送風機による送風を示す図である。
シール部材の上端の開口の上を流れる大気を示す図であり、建屋内を吹く風を示す図である。
水モデル実験酸素濃度と実機酸素濃度との関係を示す図である。
巻き込み指数と実機換算酸素濃度、および、実機酸素濃度との関係を示す図である。
タンディッシュ内の溶鋼の重量と操業のタイミングとを示すイメージ図である。
溶鋼注入時の隙間がタンディッシュ内の酸素濃度に及ぼす影響についての説明図である。
【発明を実施するための形態】
【０００９】
以下、本発明の好適な実施の形態について、図面を参照しつつ説明する。
【００１０】
（タンディッシュおよびシール部材の構成）
本発明の実施形態によるタンディッシュ内への溶鋼の注入方法（溶鋼の注入方法）は、タンディッシュ内に溶鋼を注入する方法である。ここで、鋼の連続鋳造において、複数の取鍋の溶鋼を連続的に鋳造する、いわゆる「連々鋳」が行われている。この操業では、取鍋内の溶鋼をタンディッシュ内に注入し、取鍋内が空、または、既定の重量以下になったら、次の取鍋に交換し、次の取鍋内の溶鋼をタンディッシュ内に注入することを繰り返す。
（【００１１】以降は省略されています）
