発明の名称緊急情報付与装置および緊急情報付与方法
出願人住友電気工業株式会社
代理人弁理士法人ワンディ-IPパ-トナ-ズ
主分類H04N 21/2362 20110101AFI20250717BHJP(電気通信技術)
要約【課題】緊急警報放送に関する緊急情報を含むPMTの送出に関する優れた機能を実現する。
【解決手段】緊急情報付与装置は、第1映像ストリームを受信するストリーム受信部と、放送波を受信する放送波受信部と、前記ストリーム受信部により受信された前記第1映像ストリームから、PMTを含む第1パケットを取得するPMT取得部と、前記放送波受信部により受信された前記放送波から、緊急警報放送に関する緊急情報を取得する緊急情報取得部と、前記PMT取得部により取得された前記第1パケットに含まれる前記PMTと、前記緊急情報取得部により取得された前記緊急情報とを含む第2パケットを生成する生成部と、前記生成部により生成された前記第2パケットを送信する送信部とを備える。
【選択図】図4
特許請求の範囲【請求項１】
第１映像ストリームを受信するストリーム受信部と、
放送波を受信する放送波受信部と、
前記ストリーム受信部により受信された前記第１映像ストリームから、ＰＭＴ（ＰｒｏｇｒａｍＭａｐＴａｂｌｅ）を含む第１パケットを取得するＰＭＴ取得部と、
前記放送波受信部により受信された前記放送波から、緊急警報放送に関する緊急情報を取得する緊急情報取得部と、
前記ＰＭＴ取得部により取得された前記第１パケットに含まれる前記ＰＭＴと、前記緊急情報取得部により取得された前記緊急情報とを含む第２パケットを生成する生成部と、
前記生成部により生成された前記第２パケットを送信する送信部とを備える、緊急情報付与装置。
続きを表示（約 1,100 文字）【請求項２】
前記緊急情報付与装置は、さらに、
前記第１映像ストリームから前記第１パケットを除去する除去部と、
前記除去部により前記第１パケットを除去された前記第１映像ストリームに、前記生成部により生成された前記第２パケットが多重された第２映像ストリームを生成する多重部とを備え、
前記送信部は、前記多重部により生成された前記第２映像ストリームを送信する、請求項１に記載の緊急情報付与装置。
【請求項３】
前記除去部は、前記第１映像ストリームを構成するパケットのうちのペイロード部に所定のテーブルＩＤが格納されたパケットを前記第１パケットとして除去する、請求項２に記載の緊急情報付与装置。
【請求項４】
前記緊急情報付与装置は、さらに、
前記第１映像ストリームに含まれるＰＡＴ（ＰｒｏｇｒａｍＡｓｓｏｃｉａｔｉｏｎＴａｂｌｅ）を解析することにより、前記第１パケットの識別子を取得する解析部を備え、
前記除去部は、前記解析部により前記識別子が取得された場合、前記第１映像ストリームを構成するパケットのうちのヘッダ部に前記識別子が格納されたパケットを前記第１パケットとして除去する、請求項２または請求項３に記載の緊急情報付与装置。
【請求項５】
緊急情報付与装置における緊急情報付与方法であって、
第１映像ストリームを受信するステップと、
放送波を受信するステップと、
受信した前記第１映像ストリームから、ＰＭＴを含む第１パケットを取得するステップと、
受信した前記放送波から、緊急警報放送に関する緊急情報を取得するステップと、
取得した前記第１パケットに含まれる前記ＰＭＴと、取得した前記緊急情報とを含む第２パケットを生成するステップと、
生成した前記第２パケットを送信するステップとを含む、緊急情報付与方法。
【請求項６】
緊急情報付与装置における緊急情報付与方法であって、
第１映像ストリームを受信するステップと、
放送波を受信するステップと、
受信した前記第１映像ストリームから、ＰＭＴを含む第１パケットを取得するステップと、
ＰＭＴを含む第３パケットを送信するステップとを含み、
前記第３パケットを送信するステップにおいては、取得した前記第１パケットを前記第３パケットとして送信するか、または前記放送波から取得された緊急情報が追加された前記第１パケットを前記第３パケットとして送信する、緊急情報付与方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、緊急情報付与装置および緊急情報付与方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、コンテンツを含む放送信号を送信するシステムが提案されている。たとえば、特許文献１（特開２００８－２１１５８７号公報）には、このようなシステムに用いられる装置として、以下のようなＩＰ／ＲＦ変換装置が開示されている。すなわち、ＩＰ／ＲＦ変換装置は、放送ＴＳパケットを搬送するＩＰパケットを受信するＩＰパケット受信装置（３２－１～３２－ｎ）と、当該ＩＰパケット受信装置で受信されたＩＰパケットから当該放送ＴＳパケットを抽出し、送信側での時間順に整列して出力する放送ＴＳパケット処理装置（３４－１～３４－ｎ）と、当該放送ＴＳパケット処理装置から供給される当該放送ＴＳパケットから、ＯＦＤＭ変調に必要な同期クロックを抽出し、当該同期クロックと当該放送ＴＳパケットとを同期出力するクロック抽出装置（３６－１～３６－ｎ）と、当該クロック抽出装置からの当該放送ＴＳパケットを、当該クロック抽出装置からの当該同期クロックに同期してＯＦＤＭ変調するＯＦＤＭ変調装置（３８－１～３８－ｎ）とを具備する。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２１１５８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
緊急警報放送に関する緊急情報を含むＰＭＴ（ＰｒｏｇｒａｍＭａｐＴａｂｌｅ）の送出に関して、特許文献１に記載の技術を越えた優れた機能を実現することが可能な技術が望まれる。
【０００５】
本開示は、上述の課題を解決するためになされたもので、その目的は、緊急警報放送に関する緊急情報を含むＰＭＴの送出に関する優れた機能を実現することが可能な緊急情報付与装置および緊急情報付与方法を提供することである。
【課題を解決するための手段】
【０００６】
本開示の緊急情報付与装置は、第１映像ストリームを受信するストリーム受信部と、放送波を受信する放送波受信部と、前記ストリーム受信部により受信された前記第１映像ストリームから、ＰＭＴを含む第１パケットを取得するＰＭＴ取得部と、前記放送波受信部により受信された前記放送波から、緊急警報放送に関する緊急情報を取得する緊急情報取得部と、前記ＰＭＴ取得部により取得された前記第１パケットに含まれる前記ＰＭＴと、前記緊急情報取得部により取得された前記緊急情報とを含む第２パケットを生成する生成部と、前記生成部により生成された前記第２パケットを送信する送信部とを備える。
【０００７】
本開示の一態様は、このような特徴的な処理部を備える緊急情報付与装置として実現され得るだけでなく、かかる特徴的な処理のステップをコンピュータに実行させるためのプログラムとして実現され得る。また、本開示の一態様は、緊急情報付与装置の一部または全部を実現する半導体集積回路として実現され得たり、緊急情報付与装置を含むシステムとして実現され得る。
【発明の効果】
【０００８】
本開示によれば、緊急警報放送に関する緊急情報を含むＰＭＴの送出に関する優れた機能を実現することができる。
【図面の簡単な説明】
【０００９】

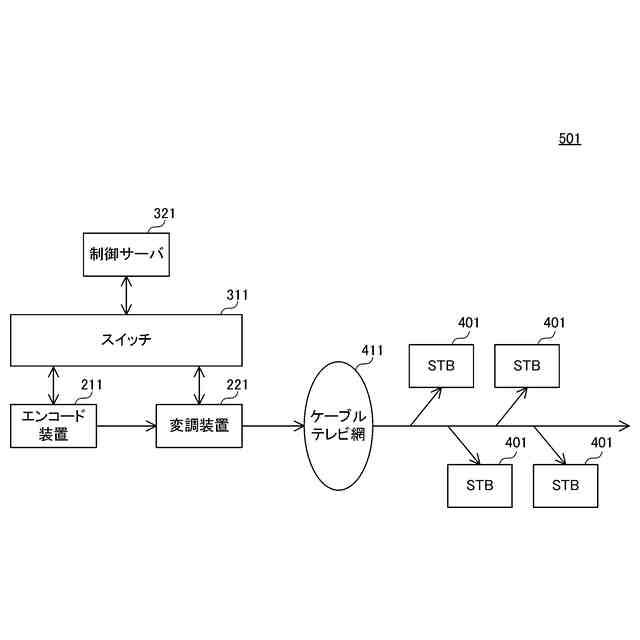

図１は、本開示の実施の形態に係る放送システムの構成を示す図である。

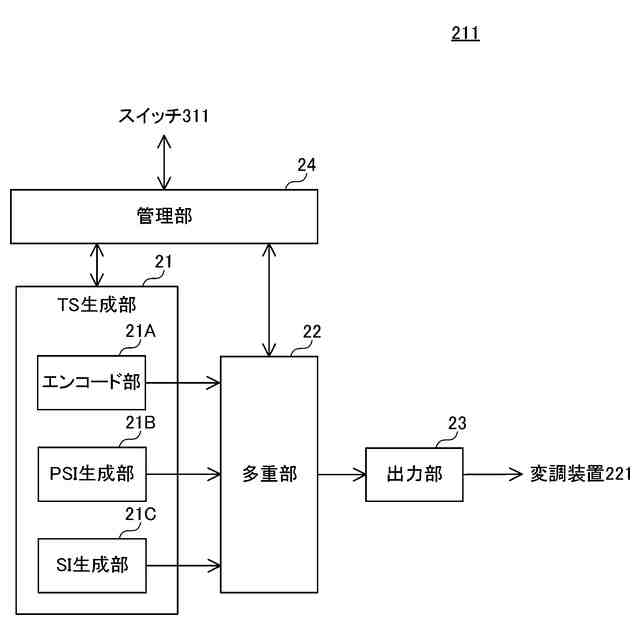

図２は、本開示の実施の形態に係るエンコード装置の構成を示す図である。
図３は、本開示の実施の形態に係る変調装置の構成を示す図である。
図４は、本開示の実施の形態に係る変調装置における緊急情報付与部の構成を示す図である。

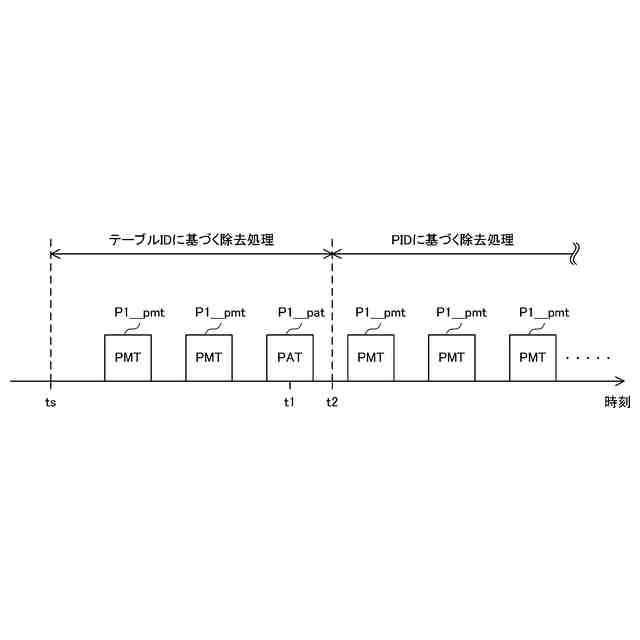

図５は、本開示の実施の形態に係る緊急情報付与部における除去部による除去処理の一例を示すタイミングチャートである。

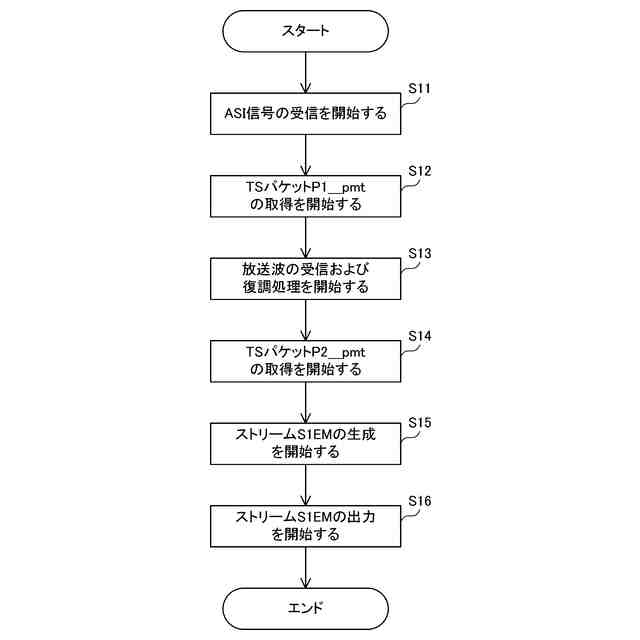

図６は、本開示の実施の形態に係る緊急情報付与部がストリームＳ１ＥＭを出力する際の動作手順の一例を定めたフローチャートである。

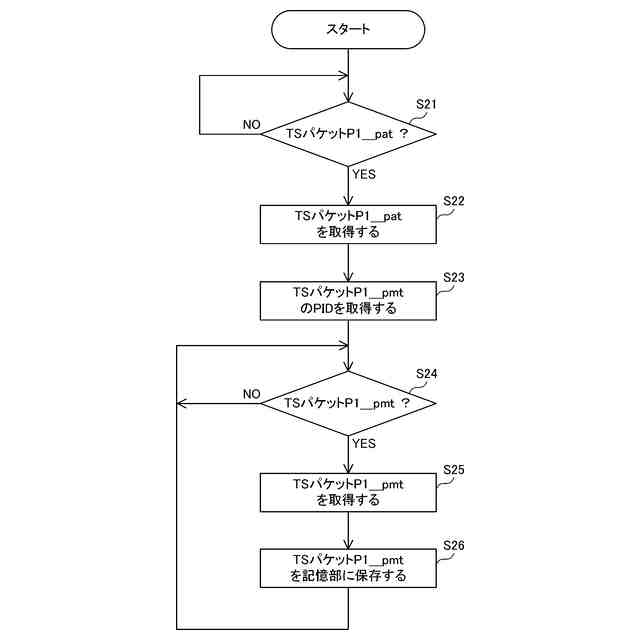

図７は、本開示の実施の形態に係る緊急情報付与部がＡＳＩ信号からＴＳパケットＰ１＿ｐｍｔを抽出する際の動作手順の一例を定めたフローチャートである。

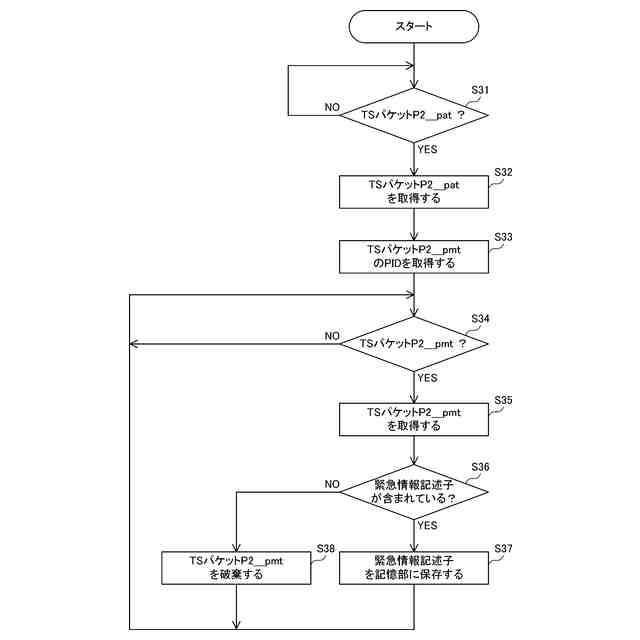

図８は、本開示の実施の形態に係る緊急情報付与部が放送波からＴＳパケットＰ２＿ｐｍｔを抽出する際の動作手順の一例を定めたフローチャートである。

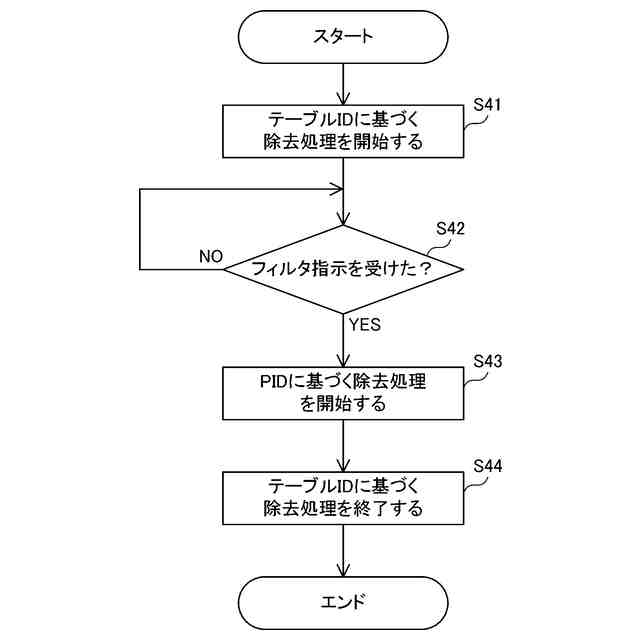

図９は、本開示の実施の形態に係る緊急情報付与部がストリームＳ１からＴＳパケットＰ１＿ｐｍｔを除去する際の動作手順の一例を定めたフローチャートである。
図１０は、本開示の実施の形態に係る緊急情報付与部がＴＳパケットＰ１＿ｐｍｔＥＭを生成する際の動作手順の一例を定めたフローチャートである。
【発明を実施するための形態】
【００１０】
最初に、本開示の実施形態の内容を列記して説明する。
（１）本開示の実施の形態に係る緊急情報付与装置は、第１映像ストリームを受信するストリーム受信部と、放送波を受信する放送波受信部と、前記ストリーム受信部により受信された前記第１映像ストリームから、ＰＭＴを含む第１パケットを取得するＰＭＴ取得部と、前記放送波受信部により受信された前記放送波から、緊急警報放送に関する緊急情報を取得する緊急情報取得部と、前記ＰＭＴ取得部により取得された前記第１パケットに含まれる前記ＰＭＴと、前記緊急情報取得部により取得された前記緊急情報とを含む第２パケットを生成する生成部と、前記生成部により生成された前記第２パケットを送信する送信部とを備える。
