発明の名称移動通信ネットワークのネットワークノード及びコンピュータプログラム
出願人KDDI株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 4/029 20180101AFI20250716BHJP(電気通信技術)
要約【課題】NWDAFでの分析の中断の発生を抑える。
【解決手段】移動通信ネットワークのネットワークノードは、無線デバイス(WD)の位置を管理している第1ネットワークノードが、前記WDのハンドオーバの後に前記WDの位置を管理することになる第2ネットワークノードを選択することに応答して前記第2ネットワークノードを示す情報を通知する様に前記第1ネットワークノードに要求する要求手段と、前記第1ネットワークノードから前記第2ネットワークノードを示す情報を取得したことに応答して、前記第2ネットワークノードを示す情報を前記WDに関するデータを収集している第3ネットワークノードに通知する通知手段と、を備えている。

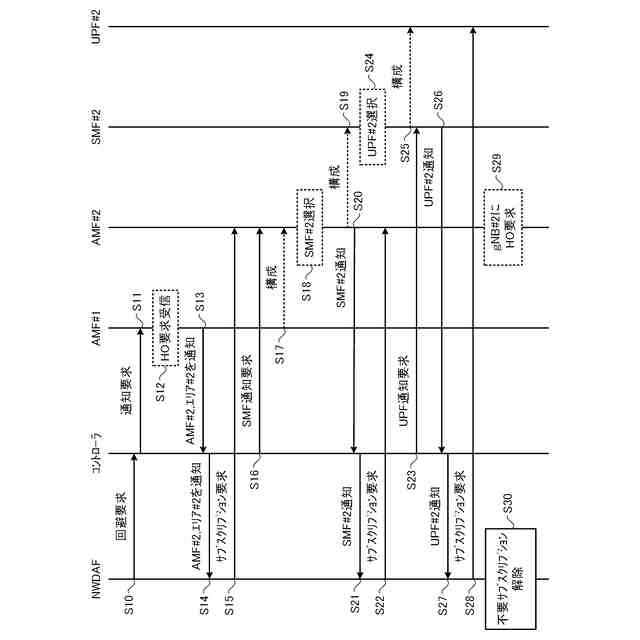

【選択図】図4
特許請求の範囲【請求項１】

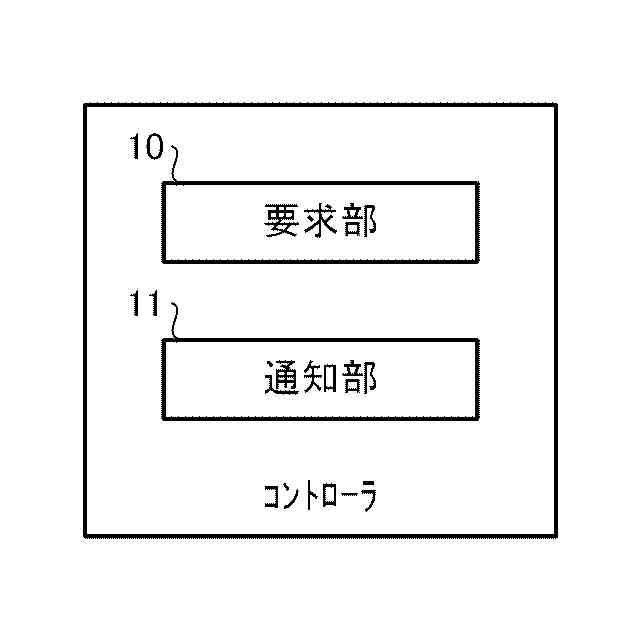

移動通信ネットワークのネットワークノードであって、

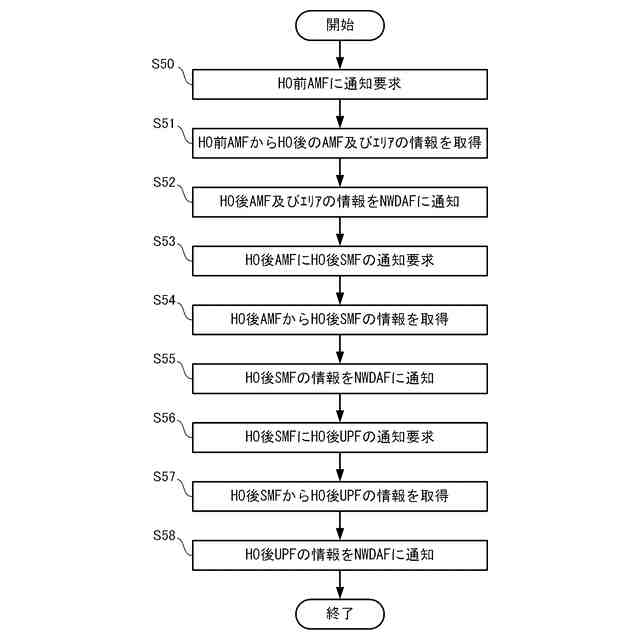

無線デバイス（ＷＤ）の位置を管理している第１ネットワークノードが、前記ＷＤのハンドオーバの後に前記ＷＤの位置を管理することになる第２ネットワークノードを選択することに応答して前記第２ネットワークノードを示す情報を通知する様に前記第１ネットワークノードに要求する要求手段と、
前記第１ネットワークノードから前記第２ネットワークノードを示す情報を取得したことに応答して、前記第２ネットワークノードを示す情報を前記ＷＤに関するデータを収集している第３ネットワークノードに通知する通知手段と、
を備えている、ネットワークノード。
続きを表示（約 1,200 文字）【請求項２】
前記通知手段は、前記第１ネットワークノードと前記第２ネットワークノードが異なる場合に、前記第２ネットワークノードを示す情報を前記第３ネットワークノードに通知する、請求項１に記載のネットワークノード。
【請求項３】
前記通知手段は、前記第３ネットワークノードが前記第１ネットワークノードから前記ＷＤに関するデータを収集している場合に、前記第２ネットワークノードを示す情報を前記第３ネットワークノードに通知する、請求項１に記載のネットワークノード。
【請求項４】
前記要求手段は、前記ＷＤに対するセッションを前記ハンドオーバの後に管理することになる第４ネットワークノードを前記第２ネットワークノードが選択することに応答して、前記第４ネットワークノードを示す情報を通知する様に前記第２ネットワークノードに要求する、請求項１に記載のネットワークノード。
【請求項５】
前記通知手段は、前記ＷＤに対するセッションを前記ハンドオーバの前に管理しているネットワークノードが前記第４ネットワークノードと異なる場合に、前記第４ネットワークノードを示す情報を前記第３ネットワークノードに通知する、請求項４に記載のネットワークノード。
【請求項６】
前記通知手段は、前記ＷＤに対するセッションを前記ハンドオーバの前に管理しているネットワークノードから前記ＷＤに関するデータを前記第３ネットワークノードが収集している場合に、前記第４ネットワークノードを示す情報を前記第３ネットワークノードに通知する、請求項４に記載のネットワークノード。
【請求項７】
前記要求手段は、前記ＷＤが送受信するユーザデータを前記ハンドオーバの後に処理することになる第５ネットワークノードを前記第４ネットワークノードが選択することに応答して、前記第５ネットワークノードを示す情報を通知する様に前記第４ネットワークノードに要求する、請求項４に記載のネットワークノード。
【請求項８】
前記通知手段は、前記ＷＤが送受信するユーザデータを前記ハンドオーバの前に処理しているネットワークノードが前記第５ネットワークノードと異なる場合に、前記第５ネットワークノードを示す情報を前記第３ネットワークノードに通知する、請求項７に記載のネットワークノード。
【請求項９】
前記通知手段は、前記ＷＤが送受信するユーザデータを前記ハンドオーバの前に処理しているネットワークノードから前記ＷＤに関するデータを前記第３ネットワークノードが収集している場合に、前記第５ネットワークノードを示す情報を前記第３ネットワークノードに通知する、請求項７に記載のネットワークノード。
【請求項１０】

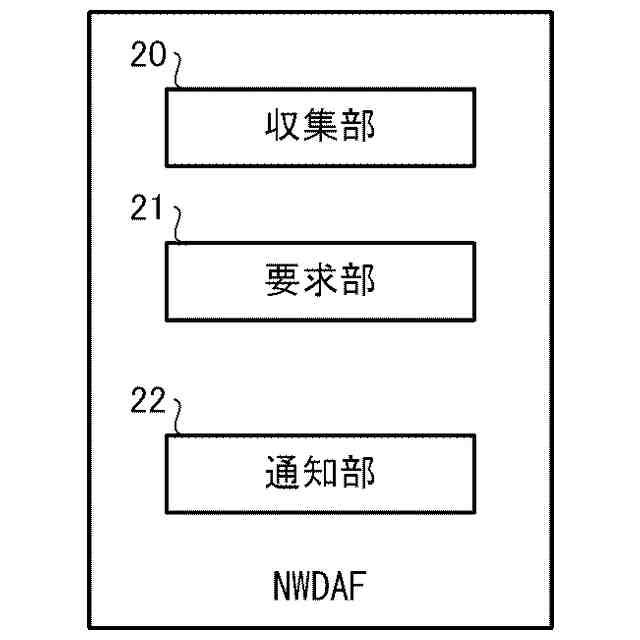

前記第３ネットワークノードと前記ネットワークノードは同じノードである、請求項１に記載のネットワークノード。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、移動通信システムおけるデータの収集技術に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
非特許文献１は、移動通信ネットワークにおけるデータ分析サービス（ｄａｔａａｎａｌｙｔｉｃｓｓｅｒｖｉｃｅｓ）のための構成を開示している。非特許文献１によると、移動通信ネットワークには、ネットワークデータ分析機能（ＮＷＤＡＦ）が設けられる。ＮＷＤＡＦは、移動通信ネットワークに配置される様々なネットワーク機能（ＮＦ）の内の１つである。ＮＦのその他の例は、無線デバイス(ＷＤ)の位置管理を行うと共に、ＷＤが移動通信ネットワークのコアネットワークのＮＦと送受信する制御信号の窓口としての機能を果たすアクセス及びモビリティ管理機能（ＡＭＦ）や、ＷＤに対するプロトコルデータユニット（ＰＤＵ）セッションを管理するセッション管理機能（ＳＭＦ）や、ＷＤがＰＤＵセッション上で送受信するユーザプレーンのデータを処理するユーザプレーン機能（ＵＰＦ）や、各ＮＦを管理するネットワークリポジトリ機能（ＮＲＦ）や、移動通信ネットワークの外部に対する窓口としての機能を果たすネットワーク公開機能（ＮＥＦ）等である。
【０００３】
ＮＷＤＡＦが提供する分析サービスを利用するＮＦは、まず、当該分析サービスのサブスクリプション（購読）を行う。以下の説明において、ＮＷＤＡＦが提供する分析サービスをサブスクリプションしているＮＦを"コンシューマＮＦ"と表記する。ＮＷＤＡＦは、例えば、１つ以上のＮＦの負荷、１つ以上のＷＤの位置、１つ以上のＷＤのトラフィック等を分析結果としてコンシューマＮＦに提供し得る。ＮＷＤＡＦは、分析結果をコンシューマＮＦに提供するため、分析に使用するデータ（以下、分析用データ）を保持しているＮＦが提供するデータ提供サービスをサブスクリプションする。以下の説明において、分析用データをＮＷＤＡＦに提供するＮＦを"ソースＮＦ"と表記する。ＮＷＤＡＦは、１つ以上のソースＮＦから分析用データを収集して分析を行い、分析結果をコンシューマＮＦに送信する。
【先行技術文献】
【非特許文献】
【０００４】
３ＧＰＰＴＳ２３．２８８，Ｖ１８．３．０，２０２３年９月
【発明の概要】
【発明が解決しようとする課題】
【０００５】

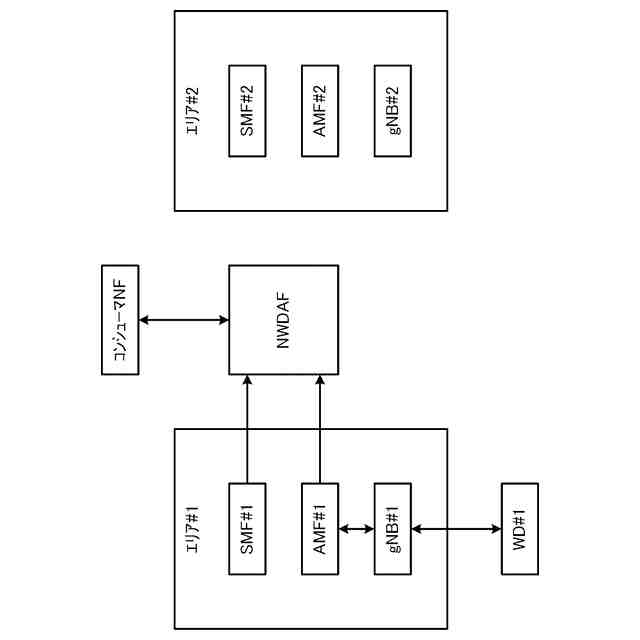

例えば、図１に示す様に、エリア＃１内のＷＤに対してはＡＭＦ＃１及びＳＭＦ＃１がサービス提供し、エリア＃２内のＷＤに対してはＡＭＦ＃２及びＳＭＦ＃２がサービス提供する様に移動通信ネットワークが構成されているものとする。図１において、ｇＮＢは基地局を示している。なお、図１ではエリア＃１内のＡＭＦ、ＳＭＦ及びｇＮＢの数をそれぞれ１つとしているが、エリア＃１内のＡＭＦ、ＳＭＦ及びｇＮＢの数はそれぞれ複数であり得る。同様に、エリア＃２内のＡＭＦ、ＳＭＦ及びｇＮＢの数もそれぞれ複数であり得る。さらに、図１には示していないが、エリア＃１及びエリア＃２それぞれには、ＵＰＦ等の他のＮＦが設けられ得る。
【０００６】
図１によると、ＷＤ＃１は、エリア＃１に在圏し、ｇＮＢ＃１を介してＡＭＦ＃１と制御プレーンのセッションを確立している。なお、ＳＭＦ＃１がＷＤ＃１のＰＤＵセッションを管理しているものとする。つまり、図１の構成においては、ＡＭＦ＃１及びＳＭＦ＃１がＷＤ＃１にサービスを提供しているものとする。例えば、コンシューマＮＦが、ＮＷＤＡＦに対してＷＤ＃１に関する分析結果を要求した場合、ＮＷＤＡＦは、ＷＤ＃１にサービスを提供しているＡＭＦ＃１及びＳＭＦ＃１をソースＮＦとしてＷＤ＃１に関する分析用データを収集する。
【０００７】

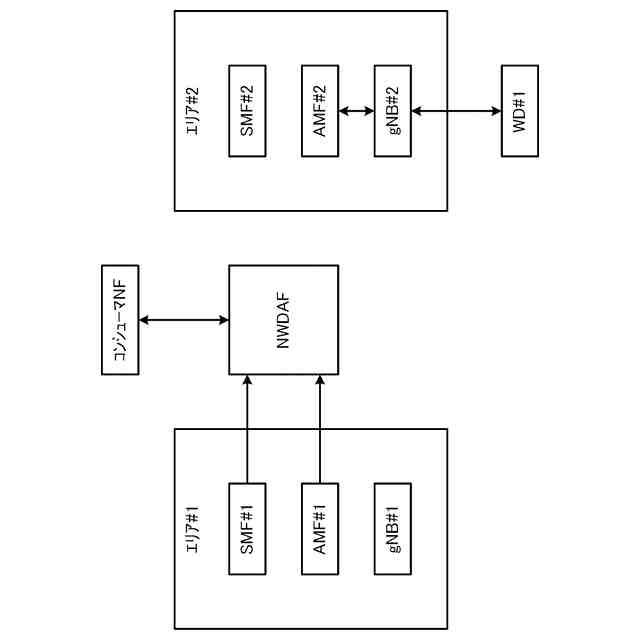

ここで、図２に示す様にＷＤ＃１がエリア＃２に移動し、これにより、ＡＭＦの変更を伴うハンドオーバ（ＨＯ）が発生したものとする。なお、図２においては、ＡＭＦ＃２及びＳＭＦ＃２がＷＤ＃１にサービス提供をしているものとする。図２の状態において、ＡＭＦ＃１及びＳＭＦ＃１はＷＤ＃１に関するデータを収集できず、よって、ＮＷＤＡＦもＷＤ＃１に関する分析用データを収集できなくなる。したがって、例えば、タイムアウト制御等によりＮＷＤＡＦがＡＭＦ＃１及びＳＭＦ＃１からＷＤ＃１に関する分析用データを収集できないことを認識し、現在、ＷＤ＃１にサービス提供しているＡＭＦ及びＳＭＦを判定してＷＤ＃１に関する分析用データを要求するまでの間、分析の中断が生じる。
【０００８】

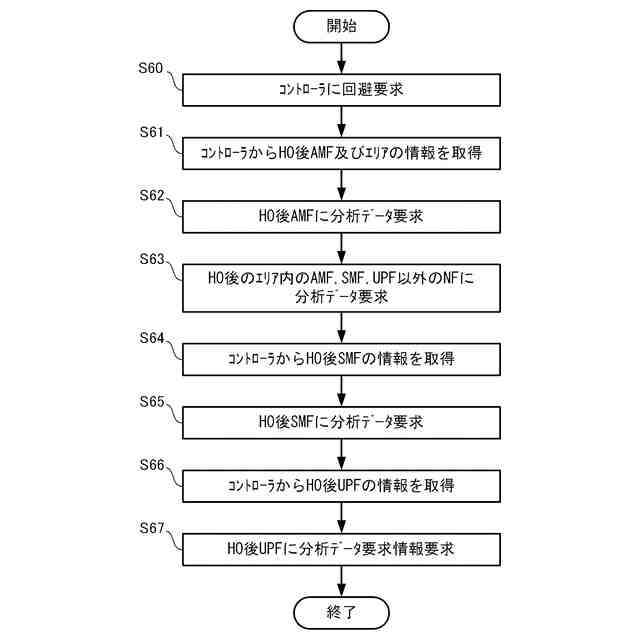

本開示は、ＮＷＤＡＦでの分析の中断の発生を抑える技術を提供するものである。
【課題を解決するための手段】
【０００９】

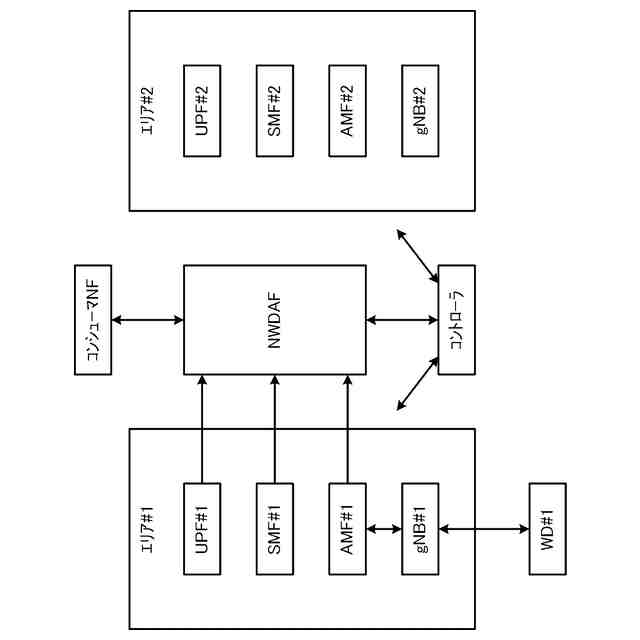

本開示の一態様によると、移動通信ネットワークのネットワークノードは、無線デバイス（ＷＤ）の位置を管理している第１ネットワークノードが、前記ＷＤのハンドオーバの後に前記ＷＤの位置を管理することになる第２ネットワークノードを選択することに応答して前記第２ネットワークノードを示す情報を通知する様に前記第１ネットワークノードに要求する要求手段と、前記第１ネットワークノードから前記第２ネットワークノードを示す情報を取得したことに応答して、前記第２ネットワークノードを示す情報を前記ＷＤに関するデータを収集している第３ネットワークノードに通知する通知手段と、を備えている。
【発明の効果】
【００１０】
本開示によると、ＮＷＤＡＦでの分析の中断の発生を抑えることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
