公開番号2025101503
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218398
出願日2023-12-25
発明の名称支柱及び設置方法
出願人KDDI株式会社
代理人弁理士法人創光国際特許事務所
主分類H02S 20/10 20140101AFI20250630BHJP(電力の発電,変換,配電)
要約【課題】支柱1にパネル2を設置しやすくする。

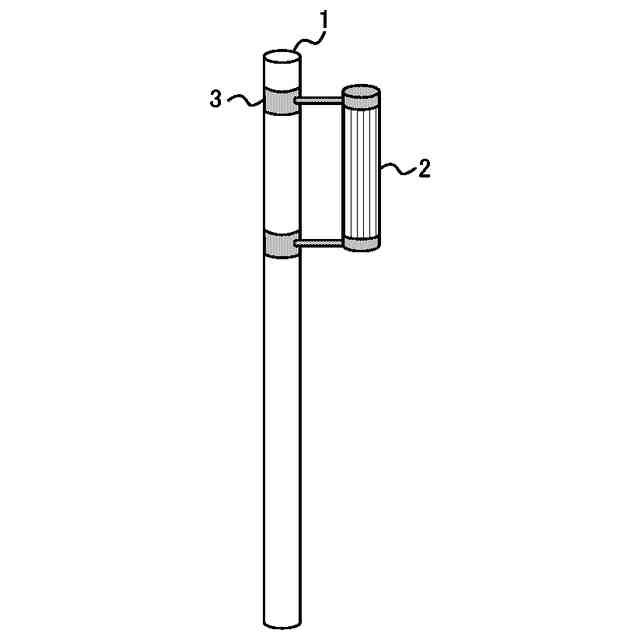

【解決手段】支柱1は、屋外に設置される支柱1であって、可撓性を有するパネル2と、筒状に形成されたパネル2を支柱1に装柱するための部材であって、支柱1に装柱されたときのパネル2を支柱1に接触しない位置に配置する装柱部材3と、を有する。装柱部材3は、支柱1に装柱したパネル2の傾きが調整可能である。支柱1は、重心を変えるためのおもりを装着する装着部材をさらに有する。
【選択図】図1

特許請求の範囲【請求項1】
屋外に設置される支柱であって、
可撓性を有する太陽光発電パネルと、
筒状に形成された前記太陽光発電パネルを前記支柱に装柱するための部材であって、前記支柱に装柱されたときの前記太陽光発電パネルを前記支柱に接触しない位置に配置する装柱部材と、
を有する支柱。
続きを表示(約 810 文字)【請求項2】
前記装柱部材は、前記支柱に装柱した前記太陽光発電パネルの傾きが調整可能である、
請求項1に記載の支柱。
【請求項3】
前記支柱は、重心を変えるためのおもりを装着する装着部材をさらに有する、
請求項1に記載の支柱。
【請求項4】
前記支柱は、電波を送受信するためのアンテナを有する基地局であり、
前記太陽光発電パネル及び前記装柱部材は、前記アンテナが送受信する電波領域に含まれない位置に配置される、
請求項1に記載の支柱。
【請求項5】
前記太陽光発電パネルは、前記アンテナよりも高い位置に配置される、
請求項4に記載の支柱。
【請求項6】
前記太陽光発電パネルを筒状に形成する前記装柱部材は、前記アンテナに給電する給電ケーブルを通すためのスペースを有する、
請求項4に記載の支柱。
【請求項7】
前記装柱部材は、前記太陽光発電パネルを筒状に形成するための円筒形部材である第1円筒形部材と、前記太陽光発電パネルを筒状に形成した状態で前記第1円筒形部材と挟むための前記円筒形部材である第2円筒形部材とを含む、
請求項1に記載の支柱。
【請求項8】
前記支柱は、前記太陽光発電パネルを保護する保護部材をさらに有する、
請求項1に記載の支柱。
【請求項9】
前記太陽光発電パネル又は前記保護部材は、外部との境界面にディンプル加工が施されている、
請求項8に記載の支柱。
【請求項10】

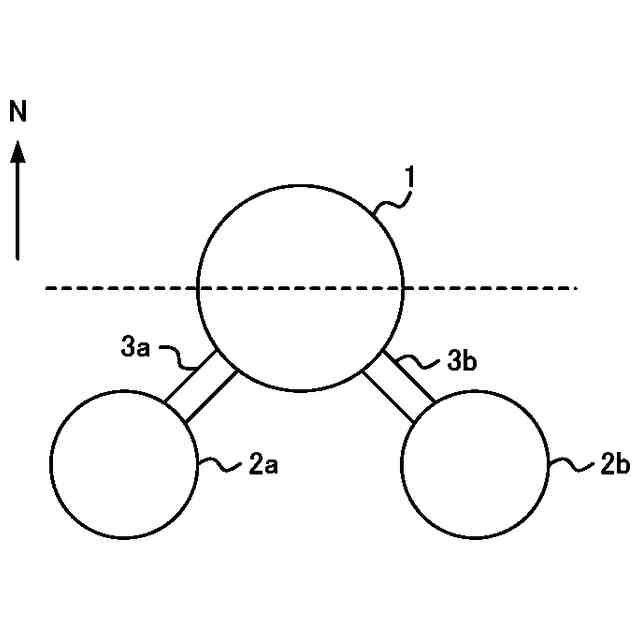

前記装柱部材は、さらに、装柱する前記太陽光発電パネルを、当該太陽光発電パネルとは異なる他の前記太陽光発電パネルに接触しない位置に配置する、
請求項1に記載の支柱。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明は、支柱及び設置方法に関する。
続きを表示(約 1,000 文字)【背景技術】
【0002】
近年、新たな太陽光発電装置として、ペロブスカイト型の太陽電池をはじめとする薄膜太陽電池の実用化が進められている(例えば、特許文献1を参照)。
【先行技術文献】
【特許文献】
【0003】
特開2021-009950号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
有機薄膜太陽電池は、曲げたり折ったりすることができるため、例えば、電信柱等の支柱の湾曲面に設置することができる。しかしながら、支柱においては、様々な機材が取り付けられていたり足場が設けられていたりして湾曲面に設置することが難しい場合があった。
【0005】
そこで、本発明はこれらの点に鑑みてなされたものであり、支柱に薄膜太陽電池を設置しやすくすることを目的とする。
【課題を解決するための手段】
【0006】

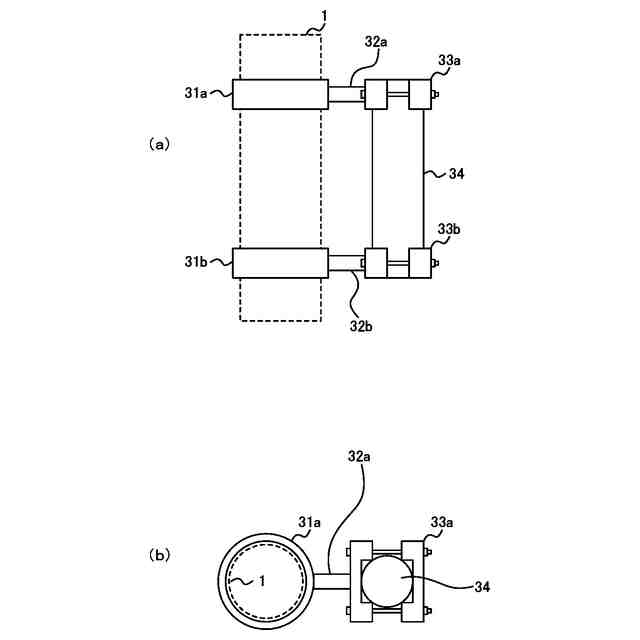

本発明の第1の態様に係る支柱は、屋外に設置される支柱であって、可撓性を有する太陽光発電パネルと、筒状に形成された前記太陽光発電パネルを前記支柱に装柱するための部材であって、前記支柱に装柱されたときの前記太陽光発電パネルを前記支柱に接触しない位置に配置する装柱部材と、を有する。
【0007】

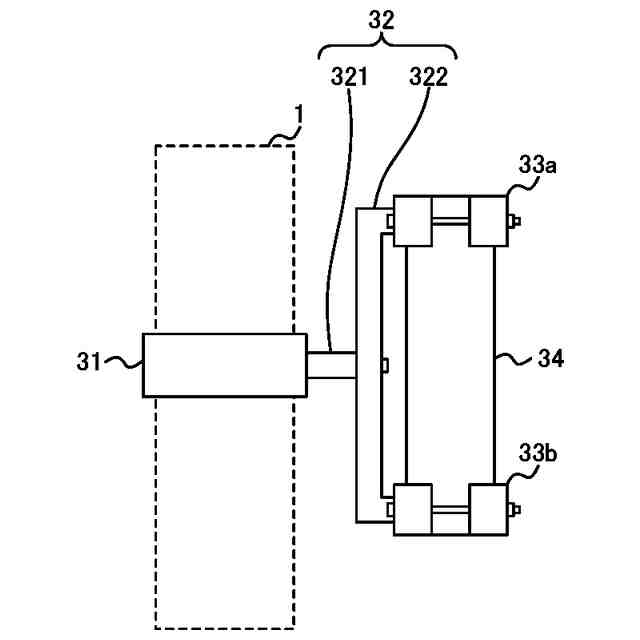

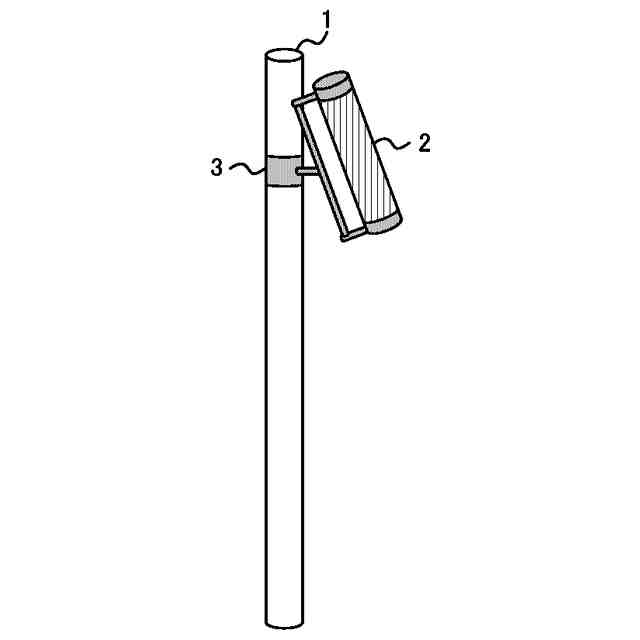

前記装柱部材は、前記支柱に装柱した前記太陽光発電パネルの傾きが調整可能であってもよい。

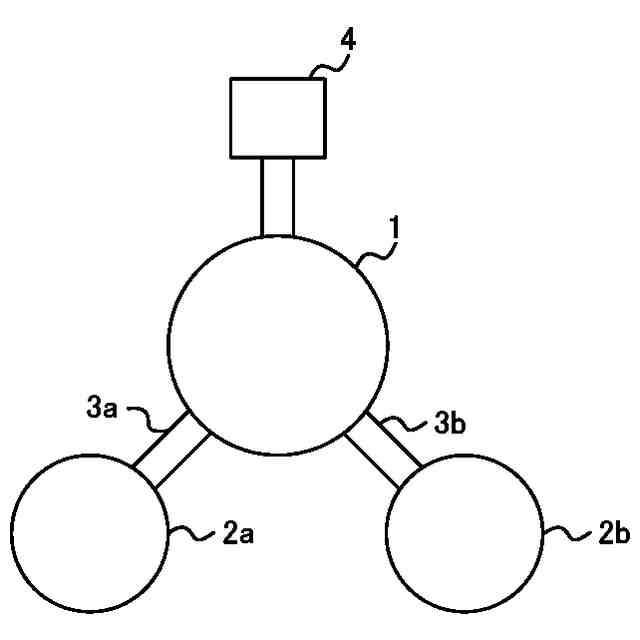

前記支柱は、重心を変えるためのおもりを装着する装着部材をさらに有してもよい。
【0008】
前記支柱は、電波を送受信するためのアンテナを有する基地局であってもよいし、前記太陽光発電パネル及び前記装柱部材は、前記アンテナが送受信する電波領域に含まれない位置に配置されてもよい。
【0009】

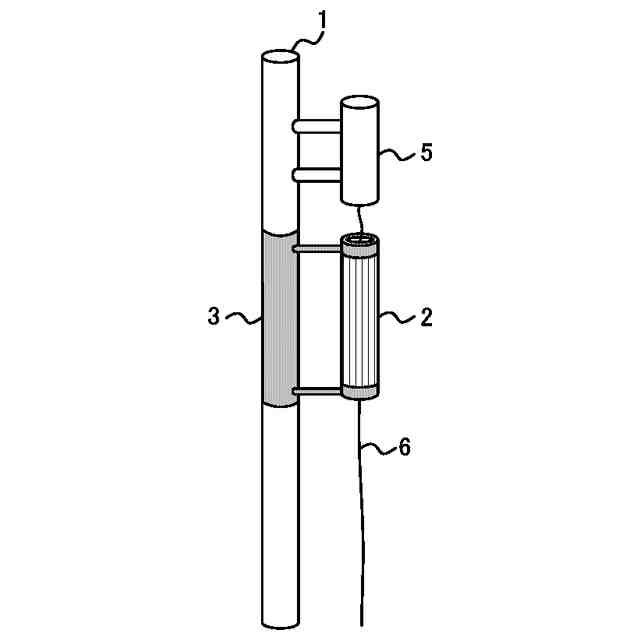

前記太陽光発電パネルは、前記アンテナよりも高い位置に配置されてもよい。
前記太陽光発電パネルを筒状に形成する前記装柱部材は、前記アンテナに給電する給電ケーブルを通すためのスペースを有してもよい。
【0010】

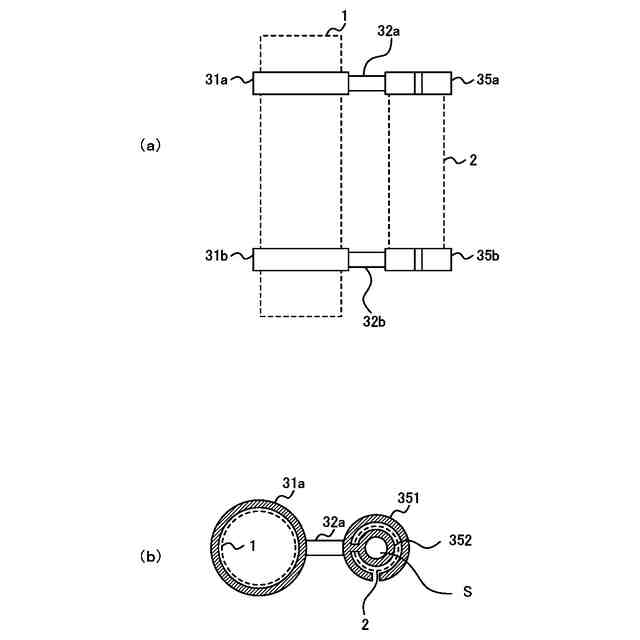

前記装柱部材は、前記太陽光発電パネルを筒状に形成するための円筒形部材である第1円筒形部材と、前記太陽光発電パネルを筒状に形成した状態で前記第1円筒形部材と挟むための前記円筒形部材である第2円筒形部材とを含んでもよい。
(【0011】以降は省略されています)
