公開番号2025108633
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2025068399,2023068772
出願日2025-04-17,2016-12-19
発明の名称送信装置および受信装置
出願人パナソニックインテレクチュアルプロパティコーポレーションオブアメリカ,Panasonic Intellectual Property Corporation of America
代理人個人,個人,個人
主分類H04J 99/00 20090101AFI20250715BHJP(電気通信技術)
要約【課題】現行のサービスと組み合わせて実施することで、伝送容量を増大させることのできる方式を提供する。
【解決手段】本開示の一局面である送信装置は、ビットインターリーブを行うことにより第1のデータ系列の第1のビット列および第2のデータ系列の第2のビット列をそれぞれ生成するビットインターリーブ部5231および3231と、第1のビット列をマッピングすることにより第1の変調シンボル列を生成するマッピング部5241と、第2のビット列をマッピングすることにより第2の変調シンボル列を生成するマッピング部3241と、第1の変調シンボル列と第2の変調シンボル列とを重畳することにより多重信号を生成する加算部3261と、多重の方式を示す制御情報から制御信号を生成するTMCC/AC信号生成部5091とを備える。
【選択図】図1
特許請求の範囲【請求項１】
第１の階層の第１のデータ系列と第２の階層の第２のデータ系列とを含む複数のデータ系列を、重畳符号化によって多重して送信する送信装置であって、
前記第１のデータ系列に対してビットインターリーブを行うことにより前記第１のデータ系列の第１のビット列を生成する第１のビットインターリーブ部と、
前記第２のデータ系列に対してビットインターリーブを行うことにより前記第２のデータ系列の第２のビット列を生成する第２のビットインターリーブ部と、
前記第１のデータ系列の前記第１のビット列をマッピングすることにより前記第１のデータ系列の第１の変調シンボル列を生成する第１のマッピング部と、
前記第２のデータ系列の前記第２のビット列をマッピングすることにより前記第２のデータ系列の第２の変調シンボル列を生成する第２のマッピング部と、
前記第１の変調シンボル列と、前記第２の変調シンボル列とを所定の振幅比率で重畳することにより多重信号を生成する重畳部と、
前記多重の方式を示す制御情報から制御信号を生成する制御信号生成部と、
前記多重信号及び前記制御信号を送信する送信部と、を備え、
前記制御信号は他の信号と重畳されることなく前記送信部によって送信され、
前記制御情報は、前記多重信号に前記第２のデータ系列が多重されていることを示す情報を含み、
前記情報は、所定のビット配列のうち、第１の通信規格で使用されず、且つ、前記第１の通信規格とは異なる第２の通信規格で使用されるビット位置に設定されたフラグによって示されている、
送信装置。
続きを表示（約 750 文字）【請求項２】
第１の階層の第１のデータ系列から生成された第１の変調シンボル列と第２の階層の第２のデータ系列から生成された第２の変調シンボル列とが重畳符号化によって多重された多重信号と、前記多重の方式を示す制御情報から生成した制御信号とを含む送信信号を受信する受信装置であって、
前記送信信号を受信して受信信号を取得する受信部と、
前記制御信号に対応する前記受信信号を復調して、前記制御情報を取得する制御情報取得部と、
前記制御情報に基づいて、前記多重信号に対応する前記受信信号を復調して第１のデータ系列を取得する第１の復調部と、
前記第１の復調部の出力から、ビット列を生成するマッピング部と、
前記ビット列に対してビットインターリーブを行うことにより前記第１の変調シンボル列を生成するビットインターリーブ部と、
前記多重信号に対応する受信信号を所定の時間遅延させる遅延部と、
前記遅延部で遅延させられた前記多重信号に対応する受信信号から前記第１の変調シンボル列の成分を減算する減算部と、
前記制御情報に基づいて、前記第１の変調シンボル列の成分が減算された前記多重信号に対応する受信信号を復調して第２のデータ系列を取得する第２の復調部と、を備え、
前記送信信号に含まれる前記制御信号は他の信号と重畳されておらず、
前記制御情報は、前記多重信号に前記第２のデータ系列が多重されていることを示す情報を含み、
前記情報は、所定のビット配列のうち、第１の通信規格で使用されず、且つ、前記第１の通信規格とは異なる第２の通信規格で使用されるビット位置に設定されたフラグによって示されている、
受信装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線伝送技術に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
日本の地上テレビ放送は２０１１年７月にアナログ放送が終了し、完全にデジタル放送に移行された。日本の地上テレビ放送では、伝送規格としてＩＳＤＢ―Ｔ（ＩＳＤＢ－Ｔｅｒｒｅｓｔｒｉａｌ）方式を用いてＨＤＴＶサービスが行われている。ＩＳＤＢ―Ｔ方式はＯＦＤＭ（ＯｒｔｈｏｇｏｎａｌＦｒｅｑｕｅｎｃｙＤｉｖｉｓｉｏｎＭｕｌｔｉｐｌｅｘｉｎｇ：直交周波数分割多重）方式を採用している（非特許文献１）。
【先行技術文献】
【非特許文献】
【０００３】
ＡＲＩＢ標準規格ＡＲＩＢＳＴＤ－Ｂ３１２．２版（２０１４年３月）：地上デジタルテレビジョン放送の伝送方式
“地上デジタルＴＶ放送におけるＬＤＭ方式の適用に関する一考察”，映情学技報，Ｖｏｌ．４０，Ｎｏ．３５，ｐｐ．１－４，（Ｏｃｔ．２０１６）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般的に、無線伝送では大容量化が求められている。そこで、本開示は無線伝送において、現行のサービスと組み合わせて実施した場合に、他の周波数帯域を利用することなく、現行のサービスと比較して伝送容量を増大させることが可能な送信装置、受信装置、送信方法、受信方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、本開示の一局面に係る送信装置は、第１の階層の第１のデータ系列と第２の階層の第２のデータ系列とを含む複数のデータ系列を、重畳符号化によって多重して送信する送信装置であって、前記第１のデータ系列に対してビットインターリーブを行うことにより前記第１のデータ系列の第１のビット列を生成する第１のビットインターリーブ部と、前記第２のデータ系列に対してビットインターリーブを行うことにより前記第２のデータ系列の第２のビット列を生成する第２のビットインターリーブ部と、前記第１のデータ系列の前記第１のビット列をマッピングすることにより前記第１のデータ系列の第１の変調シンボル列を生成する第１のマッピング部と、前記第２のデータ系列の前記第２のビット列をマッピングすることにより前記第２のデータ系列の第２の変調シンボル列を生成する第２のマッピング部と、前記第１の変調シンボル列と、前記第２の変調シンボル列とを所定の振幅比率で重畳することにより多重信号を生成する重畳部と、前記多重の方式を示す制御情報から制御信号を生成する制御信号生成部と、前記多重信号及び前記制御信号を送信する送信部と、を備え、前記制御信号は他の信号と重畳されることなく前記送信部によって送信され、前記制御情報は、前記多重信号に前記第２のデータ系列が多重されていることを示す情報を含み、前記情報は、所定のビット配列のうち、第１の通信規格で使用されず、且つ、前記第１の通信規格とは異なる第２の通信規格で使用されるビット位置に設定されたフラグによって示されている。
【発明の効果】
【０００６】
上記の送信装置によれば、無線伝送において、現行サービスと組み合わせて実施した場合に、他の周波数帯域を利用することなく、現行のサービスと比較して伝送容量を増大させることができる。
【図面の簡単な説明】
【０００７】
実施の形態１における送信装置３０００の構成を示す図である。
実施の形態１における階層処理部３０４１の構成を示す図である。
実施の形態１におけるＴＭＣＣ信号の定義の一部を示す図である。

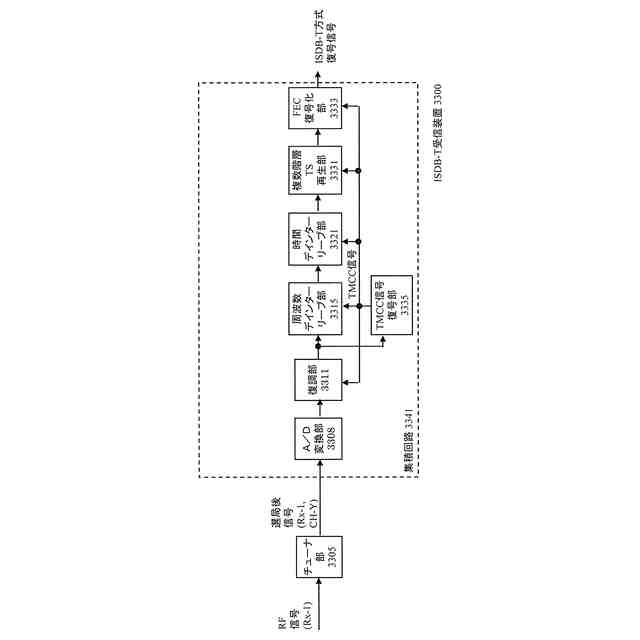

実施の形態１における既存のＩＳＤＢ―Ｔ受信装置３３００の構成を示す図である。

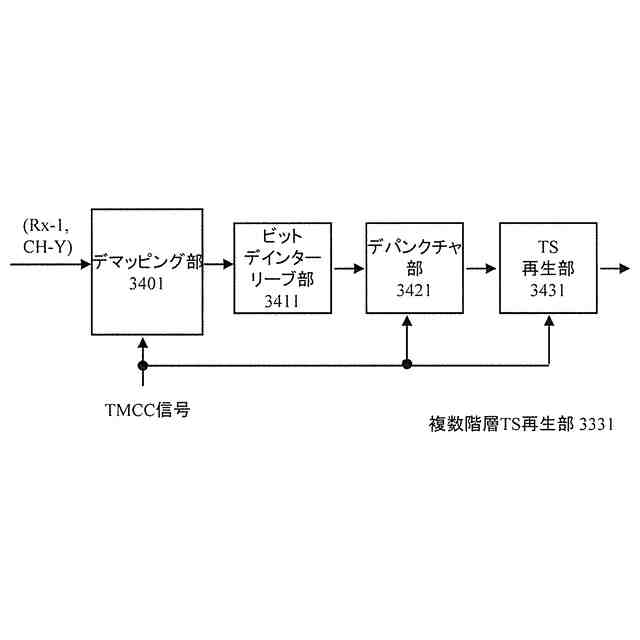

実施の形態１における複数階層ＴＳ再生部３３３１の構成を示す図である。

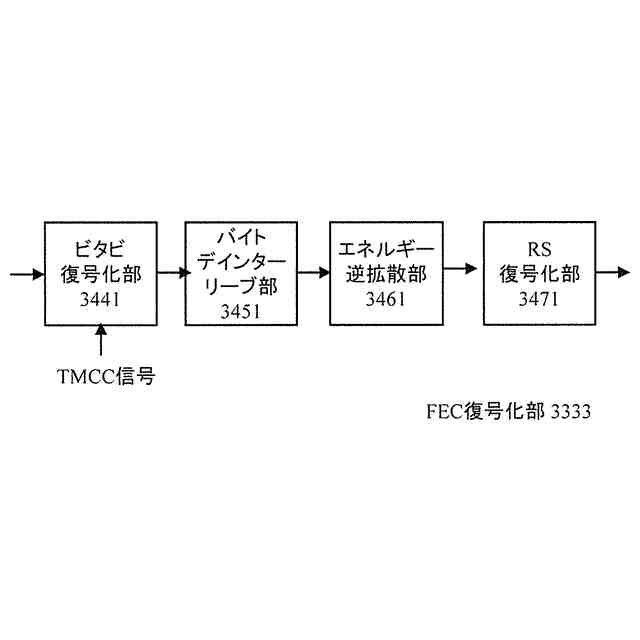

実施の形態１におけるＦＥＣ復号化部３３３３の構成を示す図である。

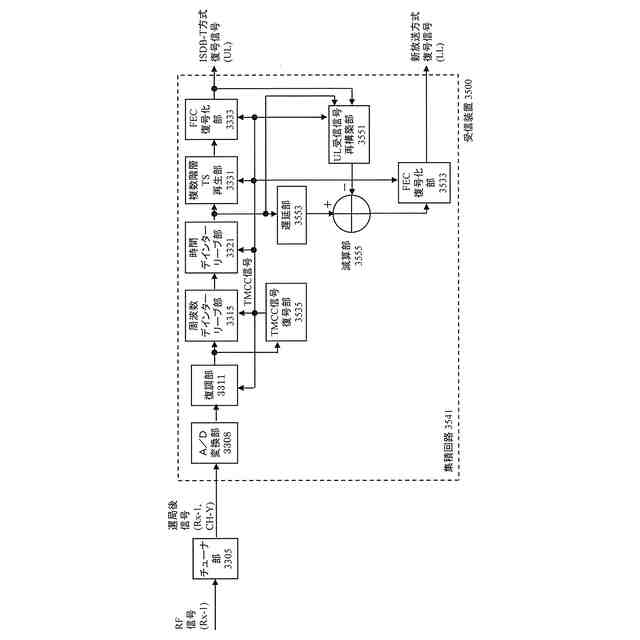

実施の形態１における受信装置３５００の構成を示す図である。
実施の形態１におけるＦＥＣ復号化部３５３３の構成を示す図である。
実施の形態２における送信装置３６００の構成を示す図である。
実施の形態２における受信装置３８００の構成を示す図である。
実施の形態３における送信装置４０００の構成を示す図である。
実施の形態３における受信装置４６００の構成を示す図である。
実施の形態４における送信装置４１００の構成を示す図である。
実施の形態４における階層処理部４１４１の構成を示す図である。
実施の形態４におけるＴＭＣＣ信号の定義の一部を示す図である。
実施の形態４における受信装置４７００の構成を示す図である。
実施の形態５における送信装置４２００の構成を示す図である。
実施の形態５におけるセグメント構成を示す図である。
実施の形態５における受信装置４８００の構成を示す図である。
実施の形態６における送信装置４４００の構成を示す図である。
実施の形態６における選択信号が“１”の場合のＳＰ信号配置パターンを示す図である。
実施の形態６における受信装置４９００の構成を示す図である。
ＩＳＤＢ―Ｔ方式における送信装置５０００の構成を示す図である。
ＩＳＤＢ―Ｔ方式における階層処理部５０４１の構成を示す図である。
ＩＳＤＢ―Ｔ方式における周波数インターリーブ部５０７１の構成を示す図である。
ＩＳＤＢ－Ｔ方式のセグメント構成を示す図である。
【発明を実施するための形態】
【０００８】
図２３は、ＩＳＤＢ―Ｔ方式における送信装置５０００の構成を示す図である。送信装置５０００は、ＴＳ（ＴｒａｎｓｐｏｒｔＳｔｒｅａｍ）再多重部５０１１、ＲＳ（Ｒｅｅｄ－Ｓｏｌｏｍｏｎ）符号化部５０２１、階層分割部５０３１、階層処理部５０４１－Ａ～Ｃ、階層合成部５０５１、時間インターリーブ部５０６１、周波数インターリーブ部５０７１、パイロット信号生成部５０８１、ＴＭＣＣ（ＴｒａｎｓｍｉｓｓｉｏｎＭｕｌｔｉｐｌｅｘｉｎｇＣｏｎｆｉｇｕｒａｔｉｏｎＣｏｎｔｒｏｌ）／ＡＣ（ＡｕｘｉｌｉａｒｙＣｈａｎｎｅｌ）信号生成部５０９１、フレーム構成部５１０１、ＯＦＤＭ信号生成部５１１１、Ｄ／Ａ変換部５１２１、周波数変換部５１３１を備える。
【０００９】
以下、送信装置５０００の動作について説明する。図示しないＭＰＥＧ－２多重部から出力された複数のＴＳは、データセグメント単位の信号処理に適したＴＳパケット配置とするためＴＳ再多重部５０１１に入力される。ＴＳ再多重部５０１１は、ＦＦＴ（ＦａｓｔＦｏｕｒｉｅｒＴｒａｎｓｆｏｒｍ）サンプルクロックの４倍のクロックにより、１８８バイト単位のバースト信号形式かつ単一のＴＳに変換する。ＲＳ符号化部５０２１はＲＳ符号化を行い、１８８バイトの情報に対して１６バイトのパリティを付加する。階層分割部５０３１は階層伝送を行う場合には、階層情報の指定に沿って最大３系統（Ａ階層、Ｂ階層、Ｃ階層）の階層分割を行う。
【００１０】
図２４は、階層処理部５０４１の構成を示す図である。階層処理部５０４１は、エネルギー拡散部５２０１、バイトインターリーブ部５２１１、畳込符号化部５２２１、ビットインターリーブ部５２３１、マッピング部５２４１を備える。階層処理部５０４１は入力された階層のデータに対して、主として誤り訂正符号化、インターリーブ等のデジタルデータ処理、キャリア変調を行う。誤り訂正、インターリーブ長、キャリア変調方式はそれぞれの階層で独立に設定する。
（【００１１】以降は省略されています）
