公開番号2025108569
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2025065996,2024105174
出願日2025-04-14,2016-05-03
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09G 3/3233 20160101AFI20250715BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】画素間の輝度のばらつきが抑えられた表示装置を提供する。

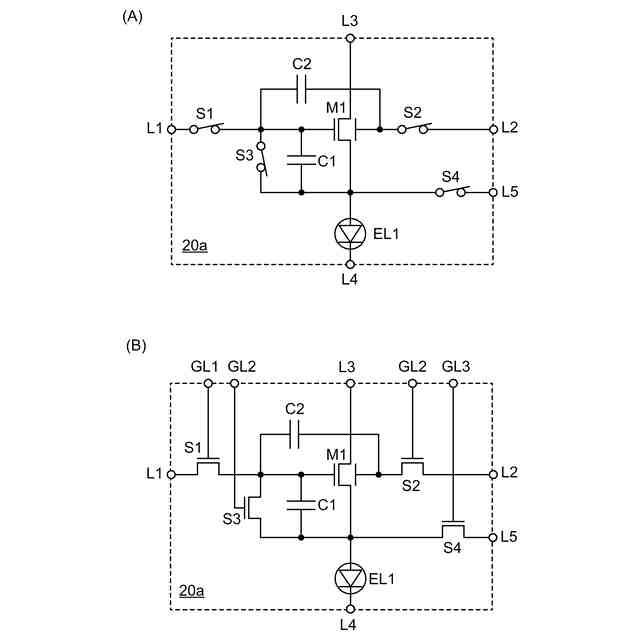

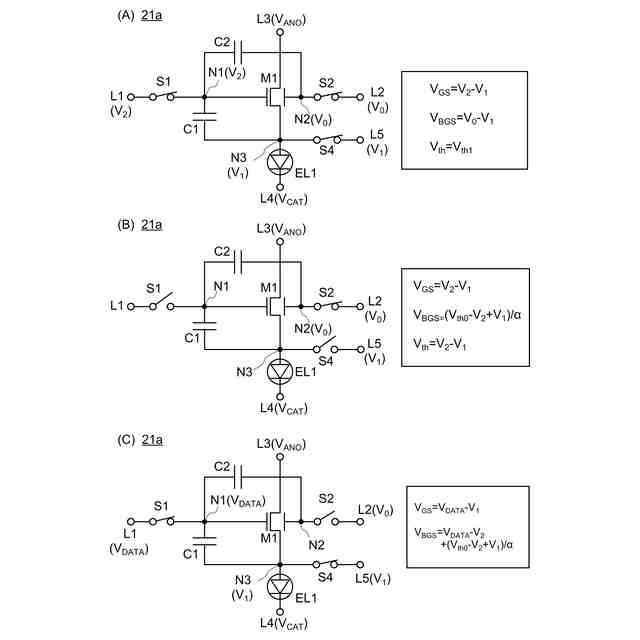

【解決手段】トランジスタと、第1乃至第4スイッチと、第1及び第2容量素子と、発光素子と、第1乃至第5配線とを有する表示装置である。トランジスタは、第1ゲート及び第2ゲートを有する。トランジスタの第1端子は第3配線に接続される。第1スイッチは第1配線と第1ゲートとの導通状態を制御し、第2スイッチは、第2配線と第2ゲートとの導通状態を制御し、第3スイッチは、第1ゲートとトランジスタの第2端子との導通状態を制御し、第4スイッチは、第5配線とトランジスタの第2端子との導通状態を制御する。第1容量素子は第1ゲートとトランジスタの第2端子との間の電位差を保持し、第2容量素子は第1ゲート及び第2ゲートとの間の電位差を保持する。発光素子の第1端子はトランジスタの第2端子に接続され、発光素子の第2端子は、第4配線に接続される。
【選択図】図1

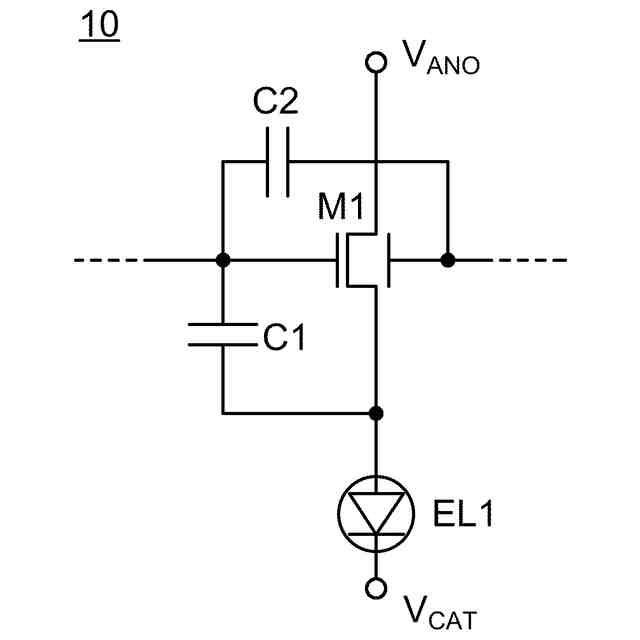

特許請求の範囲【請求項１】
トランジスタと、第１容量素子と、第２容量素子と、発光素子と、を有し、
前記トランジスタは第１ゲート及び第２ゲートを有し、
前記第１ゲートと前記第２ゲートとは、前記トランジスタのチャネル形成領域を間に介して、互いに重なる領域を有し、
前記トランジスタの第１端子は第１電位が与えられ、
前記第１容量素子の第１端子は、前記第１ゲートに電気的に接続され、
前記第１容量素子の第２端子は、前記トランジスタの第２端子に電気的に接続され、
前記第２容量素子の第１端子は、前記第１ゲートに電気的に接続され、
前記第２容量素子の第２端子は、前記第２ゲートに電気的に接続され、
前記発光素子の第１端子は、前記トランジスタの前記第２端子に電気的に接続され、
前記発光素子の第２端子は第２電位が与えられることを特徴とする表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示装置に関する。
続きを表示（約 1,400 文字）【０００２】
本発明は、物、方法、又は製造方法に関する。又は、本発明は、プロセス、マシン、マニ
ュファクチャ、又は組成物（コンポジション・オブ・マター）に関する。また、本発明の
一態様は、半導体装置、発光装置、蓄電装置、記憶装置、それらの駆動方法又はそれらの
製造方法に関する。特に、本発明の一態様は、酸化物半導体を含む半導体装置、表示装置
、又は発光装置に関する。
【０００３】
なお、本明細書等において半導体装置とは、半導体特性を利用することで機能しうる装置
全般を指す。表示装置、電気光学装置、半導体回路及び電子機器は、半導体装置を有する
場合がある。
【背景技術】
【０００４】
発光素子を用いたアクティブマトリクス型の表示装置は、具体的に提案されている構成が
メーカーによって異なるが、通常、少なくとも発光素子と、画素へのビデオ信号の入力を
制御するトランジスタ（スイッチング用トランジスタ）と、該発光素子に供給する電流値
を制御するトランジスタ（駆動用トランジスタ）が各画素に設けられている。
【０００５】
そして、画素に設ける上記トランジスタをすべて同じ極性とすることで、トランジスタの
作製工程において、半導体膜に一導電性を付与する不純物元素の添加などの工程を、一部
省略することができる。下記の特許文献１には、ｎチャネル型トランジスタのみで画素が
構成されている発光素子型ディスプレイについて、記載されている。
【０００６】
発光素子を用いたアクティブマトリクス型の表示装置は、画像信号に従って発光素子に供
給する電流値を制御するトランジスタ（駆動用トランジスタ）のしきい値電圧のばらつき
が、発光素子の輝度に反映されやすい。上記しきい値電圧のばらつきが発光素子の輝度に
与える影響を防ぐための回路構成が、下記の特許文献２に記載されている。
【先行技術文献】
【特許文献】
【０００７】
特開２００３－１９５８１０号公報
特開２０１３－１３７４９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】

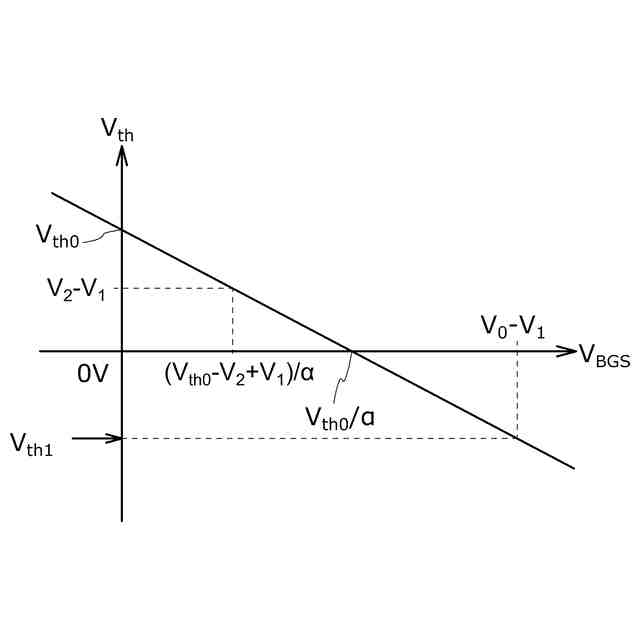

駆動用トランジスタのしきい値電圧を補正することができる画素は、構成するトランジス
タの数が多い。そのため、高精細化が難く、また、ボトムエミッション構造（トランジス
タが設けられた基板を介して、光を取り出す構造）の場合、発光素子の光がトランジスタ
に遮られ、開口率が小さくなってしまう。
【０００９】
上述した技術的背景のもと、本発明の一態様は、駆動用トランジスタのしきい値電圧のば
らつきによる画素間の輝度のばらつきが抑えられる、表示装置の提供を課題の一つとする
。また、本発明の一態様は、高精細な表示装置の提供を課題の一つとする。また、本発明
の一態様は、開口率の高い表示装置の提供を課題の一つとする。
【００１０】
また、本発明の一態様は、新規な表示装置を提供すること、または、新規な半導体装置を
提供することを課題の一とする。
（【００１１】以降は省略されています）
