公開番号2025107813
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001272
出願日2024-01-09
発明の名称モールドコイル及びモールドコイルの製造方法
出願人株式会社タムラ製作所
代理人個人,個人,個人,個人
主分類H01F 37/00 20060101AFI20250714BHJP(基本的電気素子)
要約【課題】コイルの湾曲面の被膜の損傷を防止し、コイルの露出面への樹脂の流入を阻止するモールドコイル及びモールドコイルの製造方法を提供する。

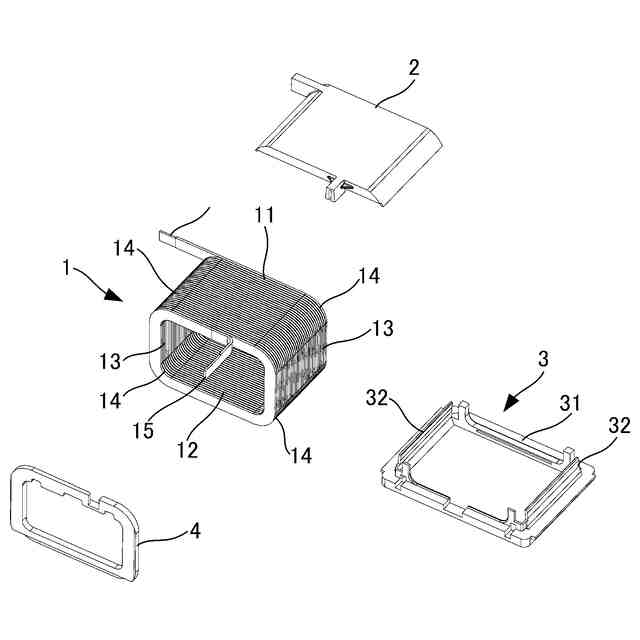

【解決手段】モールドコイルは、上面、下面及び一対の側面である4つの平坦面と4つの湾曲面が交互に形成されたコイル1と、コイル1の下面に配置される下面カバー3と、を備え、モールド樹脂が、コイル1の下面を除き、コイル1の周囲の少なくとも一部を被覆する。下面カバー3は、コイル1の下面を露出させる枠状部31と、枠状部31から立ち上がる壁部32と、を有する。壁部32は、コイル1の側面13に接触し、コイル1の湾曲面14に接触していない。モールド成型の際、モールド樹脂は壁部32の上方から射出される。
【選択図】図2
特許請求の範囲【請求項１】
上面、下面及び一対の側面である４つの平坦面と４つの湾曲面が交互に形成されたコイルと、
前記コイルの下面に配置される下面カバーと、
前記コイルの下面を除き、前記コイルの周囲の少なくとも一部を被覆するモールド樹脂と、
を備え、
前記コイルは、絶縁被膜層で被覆した導電性部材を巻回して成り、
前記下面カバーは、
前記コイルの下面を露出させる枠状部と、
前記枠状部から立ち上がる壁部と、
を有し、
前記壁部の先端が前記コイルの側面に接触し、前記壁部は前記コイルの湾曲面に接触していないこと、
を特徴とするモールドコイル。
続きを表示（約 1,600 文字）【請求項２】

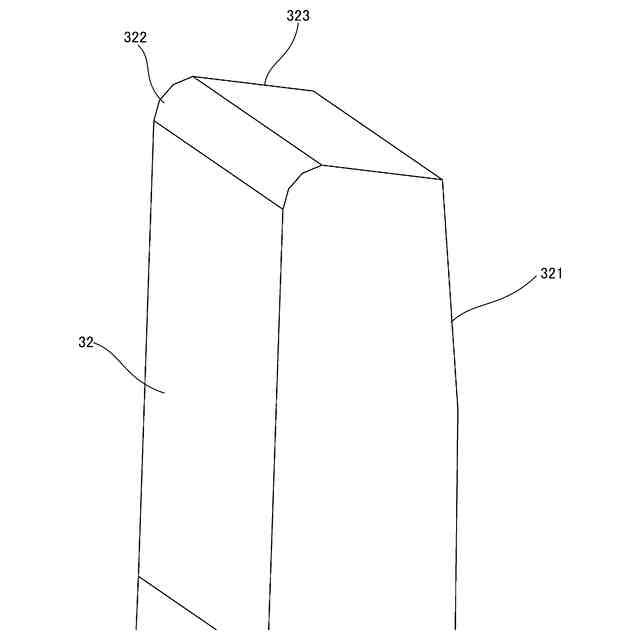

前記壁部には前記壁部の先端が湾曲したＲ部が形成されており、
前記壁部は、前記Ｒ部によって前記コイルの側面と接触していること、
を特徴とする請求項１に記載のモールドコイル。
【請求項３】
前記壁部は、先細り形状であること、
を特徴とする請求項１又は２に記載のモールドコイル。
【請求項４】
前記壁部の外周面は、湾曲していること、
を特徴とする請求項１又は２に記載のモールドコイル。
【請求項５】
前記壁部は、前記コイルの側面と湾曲面の境界より高い位置で前記側面と接触していること
を特徴とする請求項１又は２に記載のモールドコイル。
【請求項６】
前記モールド樹脂は、前記コイルとともにコアを被覆し、
前記コアは、コア被覆樹脂によって被覆されており、
前記コア被覆樹脂は、
肉薄部と、
前記肉薄部の上方に設けられ、前記コイル側に突出する肉厚部と、
を有し、
前記壁部は、前記肉厚部の高さまで達せず、前記肉薄部と対向していること、
を特徴とする請求項１又は２に記載のモールドコイル。
【請求項７】
絶縁被膜層で被覆した導電性部材を巻回して成るコイル単体でモールド成形するモールドコイルの製造方法であって、
前記コイルにカバーを装着する装着工程と、
前記カバーを装着した前記コイルを金型に収容し、モールド樹脂によって前記コイルの下面を除き、前記コイルの周囲の少なくとも一部を被覆するモールド成形工程と、
を含み、
前記コイルは、上面、下面及び一対の側面である４つの平坦面と４つの湾曲面が交互に形成されており、
前記カバーは、
前記コイルの下面を露出させる枠状部と、
前記枠状部から立ち上がる壁部と、
を有し、

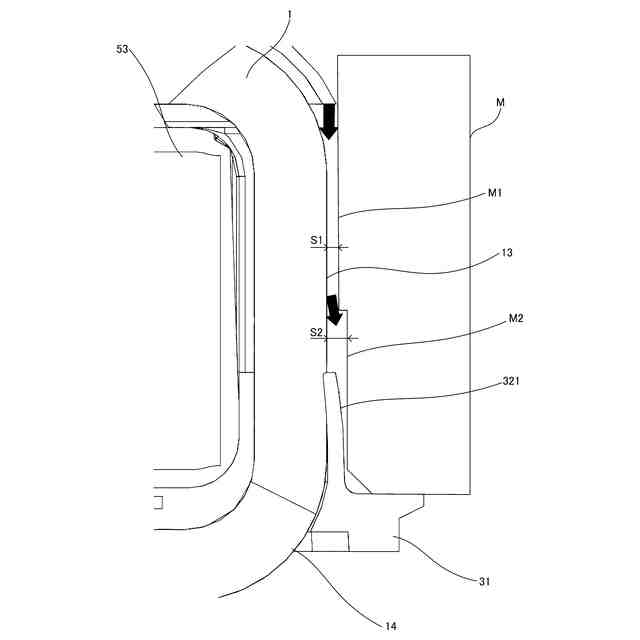

前記金型は、前記コイルに対向する面が前記コイルに向かって突出する肉厚部を有し、
前記装着工程では、前記壁部は前記コイルの湾曲面と接触させず、かつ、前記壁部の先端が前記コイルの側面と接触するように装着され、

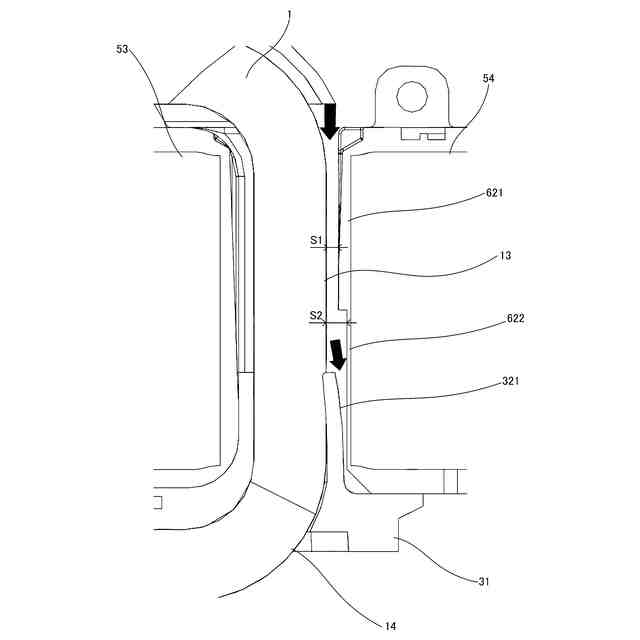

前記モールド成形工程では、前記壁部に向かう前記モールド樹脂は、前記コイルと前記肉厚部の間の細い流路を通った後、前記壁部に向かって流出すること、
を特徴とするモールドコイルの製造方法。
【請求項８】
絶縁被膜層で被覆した導電性部材を巻回して成るコイルとコアをモールド成形するモールドコイルの製造方法であって、
前記コイルにカバーを装着する装着工程と、
前記コイルに前記コアを組み付けた組立体を作製する組立工程と、
前記組立体を金型に収容し、モールド樹脂によって前記コイルの下面を除き、前記コイルの周囲の少なくとも一部を被覆するモールド成形工程と、
を含み、
前記コイルは、上面、下面及び一対の側面である４つの平坦面と４つの湾曲面が交互に形成されており、
前記カバーは、
前記コイルの下面を露出させる枠状部と、
前記枠状部から立ち上がる壁部と、
を有し、

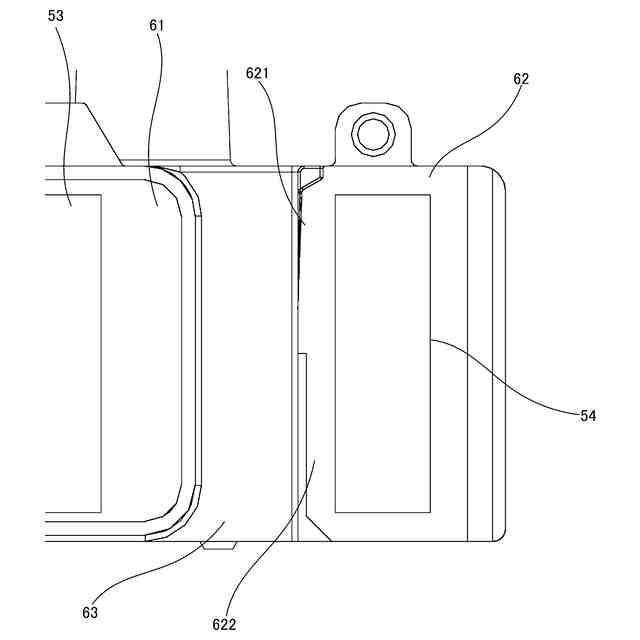

前記コアは、コア被覆樹脂で被覆されており、
前記コア被覆樹脂は、前記コイルと対向する面が前記コイルに向かって突出する肉厚部を有し、
前記装着工程では、前記壁部は前記コイルの湾曲面と接触させず、かつ、前記壁部の先端が前記コイルの側面と接触するように装着され、
前記モールド成形工程では、前記壁部に向かう前記モールド樹脂は、前記コイルと前記肉厚部の間の細い流路を通った後、前記壁部に向かって流出すること、
を特徴とするモールドコイルの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モールド成形されるモールドコイル及びモールドコイルの製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
ＯＡ機器、太陽光発電システム、自動車など様々な用途にリアクトルなどのコイル部品が用いられている。コイル部品は、磁性材から成るコアにコイルを巻回して成る。また、コアとコイルの間には、コアとコイルを絶縁するため、樹脂部材が設けられている。
【０００３】
近年、樹脂部材の樹脂でコイル単体を又はコイルとともにコアを一緒にモールド成形したモールドコイルが各所において使用されている。モールド成形では、コイルやコアを金型の所定の位置に配置し、樹脂を金型内に注入し、固化することでコイルやコアの内周面や外周面を樹脂部材で被覆されたモールドコイルが作製される。
【０００４】
もっとも、放熱性を高めるため、コイルの表面を樹脂によって被覆せず、露出させる場合がある。露出させるためには、露出面への樹脂の流入を防ぐため、金型をコイルの露出面に強く押し当てる必要がある。一方で、金型を強く押し当てると、コイル表面が損傷し、コイル表面のエナメル等の被膜が剥がれる虞がある。そこで、コイルの表面の一部を樹脂製のカバーで被覆し、コイルと金型の間にこのカバーを介在させて押圧する手法が提案されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－０４４２８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
コイルは、エナメル等の被膜を施した１本の導電性部材を巻き位置を巻軸方向にずらしながら筒状に巻回して成る。そのため、導電性部材を湾曲させたコイルの湾曲面の被膜が薄い。そのため、コイルの湾曲面については、樹脂製のカバーを用いた場合においても、なお損傷して被膜が剥がれるという問題が生じている。
【０００７】
本発明は、上記課題を解決するためになされたものであり、その目的は、コイルの湾曲面の被膜の損傷を防止し、コイルの露出面への樹脂の流入を阻止することができるモールドコイル及びモールドコイルの製造方法を提供することにある。
【課題を解決するための手段】
【０００８】
本発明のモールドコイルは、上面、下面及び一対の側面である４つの平坦面と４つの湾曲面が交互に形成されたコイルと、前記コイルの下面に配置される下面カバーと、前記コイルの下面を除き、前記コイルの周囲の少なくとも一部を被覆するモールド樹脂と、を備え、前記下面カバーは、前記コイルの下面を露出させる枠状部と、前記枠状部から立ち上がる壁部と、を有し、前記壁部は、前記コイルの側面に接触し、前記コイルの湾曲面に接触していないこと、を特徴とする。
【０００９】
本発明のモールドコイルの製造方法は、コイル単体でモールド成形するモールドコイルの製造方法であって、前記コイルにカバーを装着する装着工程と、前記カバーを装着した前記コイルを金型に収容し、モールド樹脂によって前記コイルの下面を除き、前記コイルの周囲の少なくとも一部を被覆するモールド成形工程と、を含み、前記コイルは、上面、下面及び一対の側面である４つの平坦面と４つの湾曲面が交互に形成されており、前記カバーは、前記コイルの下面を露出させる枠状部と、前記枠状部から立ち上がる壁部と、を有し、前記金型は、前記コイルに対向する面が前記コイルに向かって突出する肉厚部を有し、前記装着工程では、前記壁部は、前記コイルの湾曲面と接触させず、かつ、前記コイルの側面と接触するように装着され、前記モールド成形工程では、前記壁部に向かう前記モールド樹脂は、前記コイルと前記肉厚部の間の細い流路を通った後、前記壁部に向かって流出すること、を特徴とする。
【００１０】
また、本発明のモールドコイルの製造方法は、コイルとコアをモールド成形するモールドコイルの製造方法であって、前記コイルにカバーを装着する装着工程と、前記コイルに前記コアを組み付けた組立体を作製する組立工程と、前記組立体を金型に収容し、モールド樹脂によって前記コイルの下面を除き、前記コイルの周囲の少なくとも一部を被覆するモールド成形工程と、を含み、前記コイルは、上面、下面及び一対の側面である４つの平坦面と４つの湾曲面が交互に形成されており、前記カバーは、前記コイルの下面を露出させる枠状部と、前記枠状部から立ち上がる壁部と、を有し、前記コアは、コア被覆樹脂で被覆されており、前記コア被覆樹脂は、前記コイルと対向する面が前記コイルに向かって突出する肉厚部を有し、前記装着工程では、前記壁部は、前記コイルの湾曲面と接触させず、かつ、前記コイルの側面と接触するように装着され、前記モールド成形工程では、前記壁部に向かう前記モールド樹脂は、前記コイルと前記肉厚部の間の細い流路を通った後、前記壁部に向かって流出すること、を特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
