特許ウォッチ

公開番号2025106155
公報種別公開特許公報(A)
公開日2025-07-14
出願番号2024207412
出願日2024-11-28
発明の名称異種ネットワーク間のルーティング効率化のためのゲートウェイ装置及び動作方法
出願人テレチップス・インコーポレイテッド
代理人個人,個人,個人
主分類H04L 12/66 20060101AFI20250707BHJP(電気通信技術)
要約【課題】非-イーサネットフレームの個数と関係なくイーサネットフレームを最小化する異種ネットワーク間のルーティング効率化のためのゲートウェイ装置及びその動作方法を提供する。

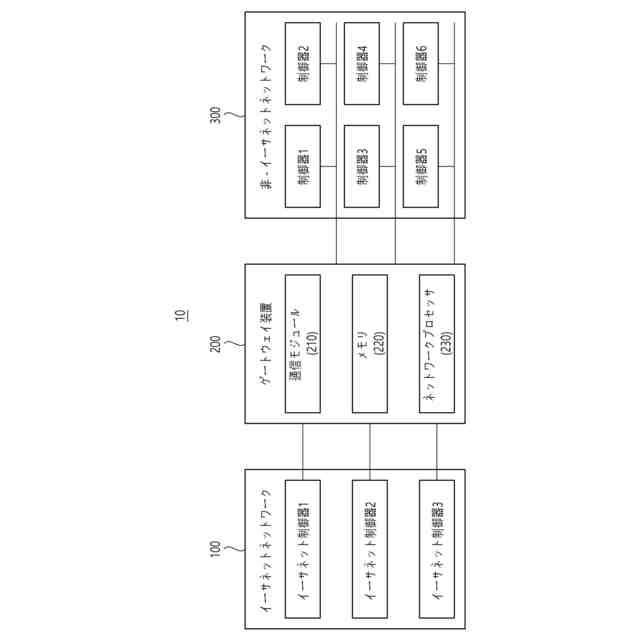

【解決手段】車両ネットワークシステム10において、ゲートウェイ装置は、非-イーサネットネットワーク及びイーサネットネットワークと通信する通信モジュールと、1つ以上のプログラムを記憶するメモリと、記憶する1つ以上のプログラムを実行するネットワークプロセッサと、を備え、ネットワークプロセッサは、非-イーサネットネットワークから複数の非-イーサネットフレームを受信し、受信した複数の非-イーサネットフレームをイーサネットフレームに変換し、変換した非-イーサネットフレームの第1のフレーム変換情報を、変換したイーサネットフレームに適用し、第1のフレーム変換情報を適用したイーサネットフレームをイーサネットネットワークに送信する。
【選択図】図1
特許請求の範囲【請求項１】
非－イーサネットネットワーク及びイーサネットネットワークと通信する通信モジュールと、
１つ以上のプログラムを記憶するメモリと、
前記記憶された１つ以上のプログラムを実行するネットワークプロセッサと、
を備え、
前記ネットワークプロセッサは、
非－イーサネットネットワークから複数の非－イーサネットフレーム（Ｎｏｎ－ＥｔｈｅｒｎｅｔＦｒａｍｅ）を受信し、
前記受信された複数の非－イーサネットフレームをイーサネットフレームに変換し、
前記変換された非－イーサネットフレームの第１のフレーム変換情報を前記変換されたイーサネットフレームに適用し、
前記第１のフレーム変換情報が適用されたイーサネットフレームをイーサネットネットワークに送信する、異種ネットワーク間のルーティング効率化のためのゲートウェイ装置。
続きを表示（約 1,700 文字）【請求項２】

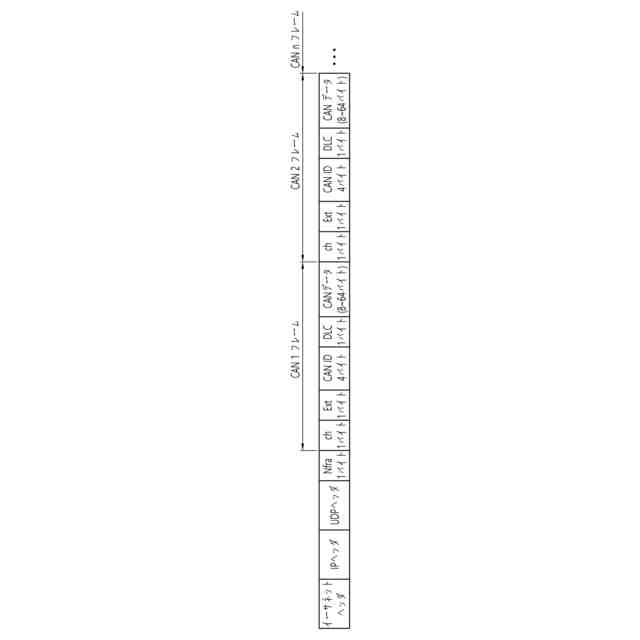

前記第１のフレーム変換情報は、
前記受信された複数の非－イーサネットフレームの非－イーサネットフレーム個数情報を含む、請求項１に記載の異種ネットワーク間のルーティング効率化のためのゲートウェイ装置。
【請求項３】

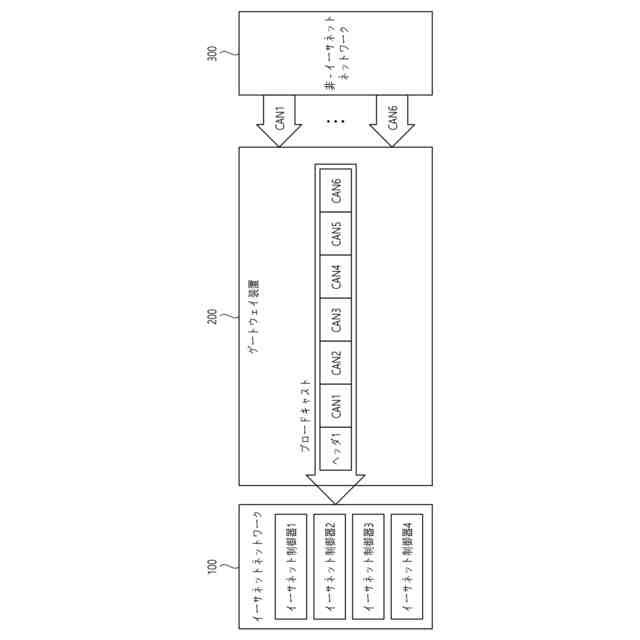

前記複数の非－イーサネットフレームが予め設定されたデータ量以下である場合、前記第１のフレーム変換情報が適用されたイーサネットフレームは、ブロードキャスト通信にて前記イーサネットネットワークに送信される、請求項１に記載の異種ネットワーク間のルーティング効率化のためのゲートウェイ装置。
【請求項４】
前記ネットワークプロセッサは、
前記イーサネットネットワークの複数のイーサネット制御器をイーサネット制御器グループに分割し、
前記第１のフレーム変換情報が適用されたイーサネットフレームは、前記分割されたイーサネット制御器グループ毎に対応するマルチキャストグループに分けられ、マルチキャスト通信にて前記分割されたイーサネット制御器グループに送信される、請求項１に記載の異種ネットワーク間のルーティング効率化のためのゲートウェイ装置。
【請求項５】
前記ネットワークプロセッサは、
前記受信された複数の非－イーサネットフレームを以前に受信された複数の非－イーサネットフレームと各々比較し、
前記比較の結果、変更事項がある非－イーサネットフレームがイーサネットフレームに変換されて前記イーサネットネットワークに送信される、請求項１に記載の異種ネットワーク間のルーティング効率化のためのゲートウェイ装置。
【請求項６】
前記ネットワークプロセッサは、

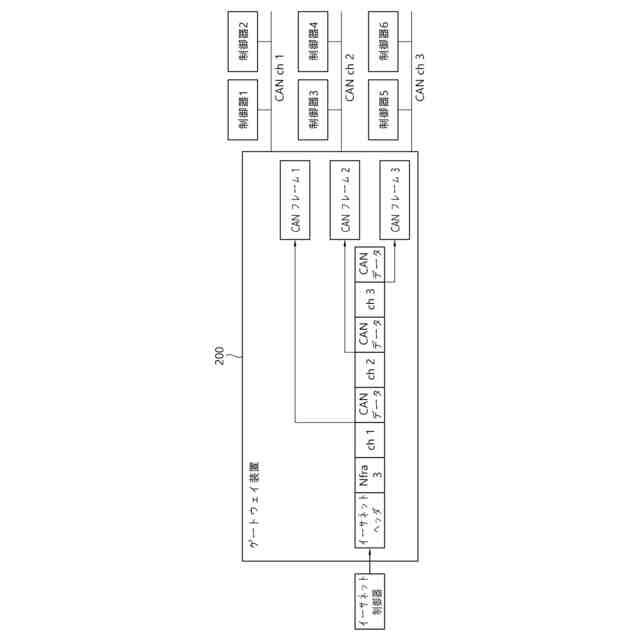

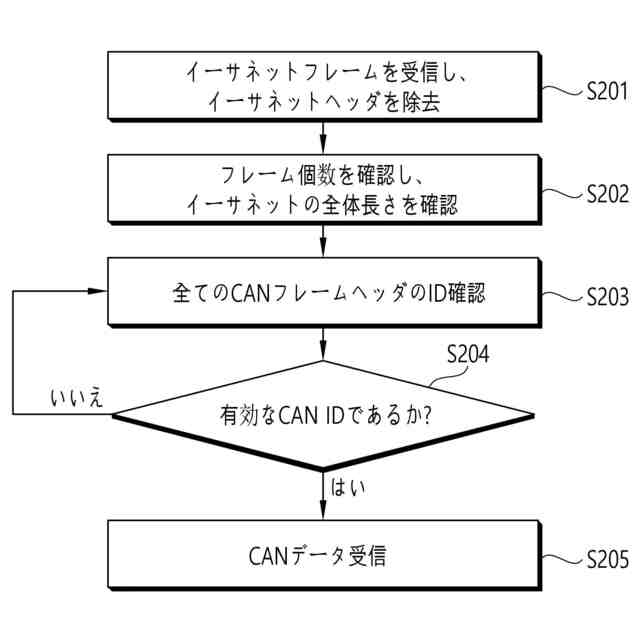

イーサネットネットワークから複数の非－イーサネットフレームが含まれたイーサネットフレームを受信し、
前記受信されたイーサネットフレームに含まれた第２のフレーム変換情報を確認して前記複数の非－イーサネットフレームに分け、
前記分けられた各々の非－イーサネットフレームを非－イーサネットネットワークの各チャネルにルーティングする、請求項１に記載の異種ネットワーク間のルーティング効率化のためのゲートウェイ装置。
【請求項７】
前記第２のフレーム変換情報は、
前記受信された複数のイーサネットフレームに含まれた複数の非－イーサネットフレーム個数情報を含む、請求項６に記載の異種ネットワーク間のルーティング効率化のためのゲートウェイ装置。
【請求項８】
前記複数の非－イーサネットフレームが含まれたイーサネットフレームは、イベント発生の際に受信され、前記分けられた各々の非－イーサネットフレームは、周期的に非－イーサネットネットワークに送信される、請求項６に記載の異種ネットワーク間のルーティング効率化のためのゲートウェイ装置。
【請求項９】
ゲートウェイ装置により行われるゲートウェイ動作方法において、

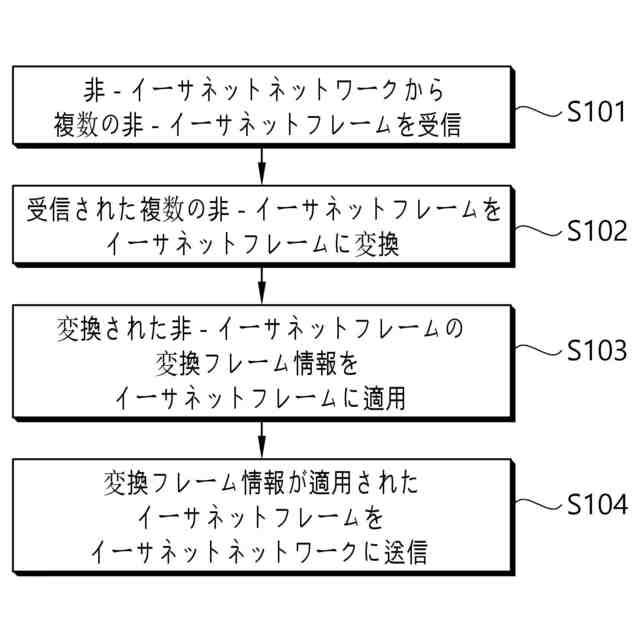

非－イーサネットネットワークから複数の非－イーサネットフレーム（Ｎｏｎ－ＥｔｈｅｒｎｅｔＦｒａｍｅ）を受信するステップと、
前記受信された複数の非－イーサネットフレームをイーサネットフレームに変換するステップと、
前記変換された非－イーサネットフレームの第１のフレーム変換情報を前記変換されたイーサネットフレームに適用するステップと、
前記第１のフレーム変換情報が適用されたイーサネットフレームをイーサネットネットワークに送信するステップと、
を含む異種ネットワーク間のルーティング効率化のためのゲートウェイ動作方法。
【請求項１０】
前記第１のフレーム変換情報は、
前記受信された複数の非－イーサネットフレームの非－イーサネットフレーム個数情報を含む、請求項９に記載の異種ネットワーク間のルーティング効率化のためのゲートウェイ動作方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、異種車両ネットワーク間のルーティング効率化技術に関し、より詳細には、車両のイーサネット通信とレガシー（Ｌｅｇａｃｙ）通信特性を維持しつつ、当該通信間の変換を介してルーティングを効率的にするための、異種ネットワーク間のルーティング効率化のためのゲートウェイ技術に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、車両においてイーサネット（Ｅｔｈｅｒｎｅｔ）通信装置が次第に拡大されている傾向にある。当該装置等は、ゲートウェイ装置を介してＣＡＮ／ＬＩＮ（ＣｏｎｔｒｏｌｌｅｒＡｒｅａＮｅｔｗｏｒｋ／ＬｏｃａｌＩｎｔｅｒｃｏｎｎｅｃｔＮｅｔｗｏｒｋ）通信情報が伝達されるか、ＣＡＮ／ＬＩＮ通信制御器にイーサネット情報を伝達する必要性が生じる。
【０００３】
まだ、車両内におけるイーサネット通信適用の初期であるため、既存のレガシー通信とイーサネット通信データ変換に対する標準がない。そこで、一般的にゲートウェイを介して変換されるデータは、イーサネットとレガシー通信フレームとの間に１：１にのみ変換して使用する。
【０００４】
ここで、イーサネットは、ヘッダが長く、ＣＡＮまたはＬＩＮデータを１つのフレームのみペイロードに適用するには非効率的である。
【０００５】
一般に、多く使用するＵＤＰ（ＵｓｅｒＤａｔａｇｒａｍＰｒｏｔｏｃｏｌ）フレームのヘッダ長さは４６ｂｙｔｅであるが、ペイロードにクラシック（Ｃｌａｓｓｉｃ）ＣＡＮ８ｂｙｔｅの１個のフレームのみ適用する場合、ＣＡＮＩＤ情報を含んで１５ｂｙｔｅ程度であるため、ヘッダより短い。
【０００６】
また、イーサネットＵＤＰの最大（Ｍａｘ）ペイロード長さ（ｌｅｎｇｔｈ）１５００ｂｙｔｅを効率的に活用できなくなる。特に、車両のシステムが複雑であるほど、変換すべきデータは増加するようになる。ＣＡＮ／ＬＩＮ通信特性上、データの値に変更がなくても、周期的に送信する特性があるため、各々に変換されたイーサネットフレームの全てをレガシー（Ｌｅｇａｃｙ）データが受信される度に制御器に送信するようになると、制御器にオーバーヘッドが発生するようになる。
【０００７】
伝統方式のＣＡＮデータを適用したイーサネットフレームは、ＣＡＮデータ情報に比べてイーサネットヘッダがより長い。
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明の実施形態等は、非－イーサネットフレーム（例えば、ＣＡＮフレーム、ＬＩＮフレーム等）の個数と関係なくイーサネットフレームを最小化し、各通信の特徴を最大限活用するための、異種ネットワーク間のルーティング効率化のためのゲートウェイ装置及び動作方法を提供しようとする。
【０００９】
ただし、本発明の解決しようとする課題は、これに限定されるものではなく、本発明の思想及び領域から逸脱しない範囲の環境でも様々に拡張されることができるであろう。
【課題を解決するための手段】
【００１０】
本発明の一実施形態によれば、非－イーサネットネットワーク及びイーサネットネットワークと通信する通信モジュールと、１つ以上のプログラムを記憶するメモリと、前記記憶された１つ以上のプログラムを実行するネットワークプロセッサとを備え、前記ネットワークプロセッサは、非－イーサネットネットワークから複数の非－イーサネットフレーム（Ｎｏｎ－ＥｔｈｅｒｎｅｔＦｒａｍｅ）を受信し、前記受信された複数の非－イーサネットフレームをイーサネットフレームに変換し、前記変換された非－イーサネットフレームの第１のフレーム変換情報を前記変換されたイーサネットフレームに適用し、前記第１のフレーム変換情報が適用されたイーサネットフレームをイーサネットネットワークに送信する異種ネットワーク間のルーティング効率化のためのゲートウェイ装置が提供され得る。
（【００１１】以降は省略されています）
