公開番号2025103671
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221227
出願日2023-12-27
発明の名称洗濯機
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類D06F 39/02 20060101AFI20250702BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】異なる種類の液剤の反応による析出物の生成を抑制できる洗濯機を提供する。
【解決手段】本開示に係る洗濯機は、洗濯槽と、給水弁と、洗濯槽に供給する液剤を貯蔵する液剤タンクと、液剤タンクを収容するケースと、ケースの下方に設けられ、液剤および水を洗濯槽に案内する案内流路を有する流路部材と、給水弁から給水される水を案内流路に供給する管部と、液剤タンクに接続される接続部と、接続部を介して流入する液剤を管部の途中の第1の位置に吐出する吐出部とを有する液剤投入装置と、を備え、管部は、第1の位置よりも上流側の第2の位置で分岐する分岐流路を有し、案内流路は、第1の位置よりも下流側の管部と連通する第1案内流路と、分岐流路と連通し、接続部の下方を通る第2案内流路とを有する。
【選択図】図11B
特許請求の範囲【請求項1】
洗濯槽と、
給水弁と、
前記洗濯槽に供給する液剤を貯蔵する液剤タンクと、
前記液剤タンクを収容するケースと、
前記ケースの下方に設けられ、液剤および水を前記洗濯槽に案内する案内流路を有する流路部材と、
前記給水弁から給水される水を前記案内流路に供給する管部と、
前記液剤タンクに接続される接続部と、前記接続部を介して流入する液剤を前記管部の途中の第1の位置に吐出する吐出部とを有する液剤投入装置と、を備え、
前記管部は、前記第1の位置よりも上流側の第2の位置で分岐する分岐流路を有し、
前記案内流路は、前記第1の位置よりも下流側の前記管部と連通する第1案内流路と、前記分岐流路と連通し、前記接続部の下方を通る第2案内流路とを有する、洗濯機。
続きを表示(約 930 文字)【請求項2】
前記管部は、前記給水弁に接続された給水管と、前記給水管と前記流路部材との間を接続する混合管とを有し、
前記第1の位置および前記第2の位置は、前記混合管に位置する、
請求項1に記載の洗濯機。
【請求項3】
前記混合管は、前記ケースの外側に設けられている、請求項2に記載の洗濯機。
【請求項4】
前記混合管は、平面視で、第1水平方向に向かって延びる上流管と、前記第1水平方向とは逆向きの第2水平方向に向かって延びる下流管と、前記上流管と前記下流管との間で屈曲する屈曲部とを有し、
前記第1の位置は、前記下流管に位置する、請求項2に記載の洗濯機。
【請求項5】
前記第2の位置は、前記屈曲部に位置する、請求項4に記載の洗濯機。
【請求項6】
前記屈曲部は、壁部に前記分岐流路の流出口と連通する連通口と、前記連通口の縁から前記屈曲部の内部に突出した第1隔壁部を有し、
前記第2の位置は、前記第1隔壁部の先端に位置する、請求項5に記載の洗濯機。
【請求項7】
前記連通口は、前記下流管に隣接して前記第2水平方向に延びる壁部に設けられ、
前記第1隔壁部は、平面視で、前記第2水平方向と交差する第3水平方向に延びる、請求項6に記載の洗濯機。
【請求項8】
前記混合管は、前記上流管と前記下流管を隔てる第2隔壁部を有し、前記第2隔壁部を介して前記上流管と前記下流管が互いに隣接し、
前記第2隔壁部は、前記屈曲部の壁部と間隔を有し、
前記第1隔壁部の前記先端は、前記間隔内に位置する、請求項7に記載の洗濯機。
【請求項9】
前記分岐流路は、前記第1隔壁部よりも前記第1水平方向の側に位置し、
前記下流管は、前記第1隔壁部よりも前記第2水平方向の側に位置する、請求項7に記載の洗濯機。
【請求項10】
前記分岐流路の流入口の開口面積は、前記分岐流路の流出口の開口面積より小さい、請求項1から9のいずれか一項に記載の洗濯機。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本開示は、洗濯機に関する。
続きを表示(約 1,400 文字)【背景技術】
【0002】
例えば、特許文献1には、洗濯槽と、給水弁と、液剤を収容した液剤タンクと、水および液剤を洗濯槽に案内する流路部材と、給水弁からの水を流路部材に供給する供給流路と、液剤を供給流路に吐出する液剤ポンプとを備える洗濯機が開示されている。
【0003】
特許文献1に記載された洗濯機において、流路部材は、液剤ポンプの下流で洗浄流路を有する。洗浄流路は、水および液剤を、液剤タンクと液剤ポンプとの接続部の下方に向かって流す。水および液剤の流れによって、接続部から垂れた液剤を洗い流す。
【先行技術文献】
【特許文献】
【0004】
特開2022-168355号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
しかしながら、特許文献1に記載の洗濯機において、分岐流路を流れる液剤が接続部から垂れた液剤と混合して、液剤同士の反応によって析出物が生成されて蓄積されるおそれがある。
【0006】
したがって、本開示の目的は、上記課題を解決することにあり、異なる種類の液剤の反応による析出物の生成を抑制することにある。
【課題を解決するための手段】
【0007】
本開示の一態様の洗濯機は、洗濯槽と、給水弁と、洗濯槽に供給する液剤を貯蔵する液剤タンクと、液剤タンクを収容するケースと、ケースの下方に設けられ、液剤および水を洗濯槽に案内する案内流路を有する流路部材と、給水弁から給水される水を案内流路に供給する管部と、液剤タンクに接続される接続部と、接続部を介して流入する液剤を管部の途中の第1の位置に吐出する吐出部とを有する液剤投入装置と、を備え、管部は、第1の位置よりも上流側の第2の位置で分岐する分岐流路を有し、案内流路は、第1の位置よりも下流側の管部と連通する第1案内流路と、分岐流路と連通し、接続部の下方を通る第2案内流路とを有する。
【発明の効果】
【0008】
本開示によれば、異なる種類の液剤の反応による析出物の生成を抑制する洗濯機を提供できる。
【図面の簡単な説明】
【0009】

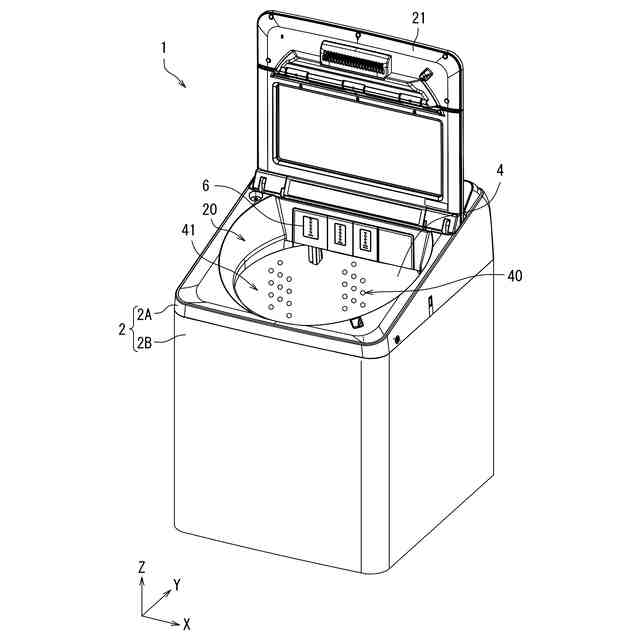

本開示に係る実施の形態1の洗濯機の斜視図

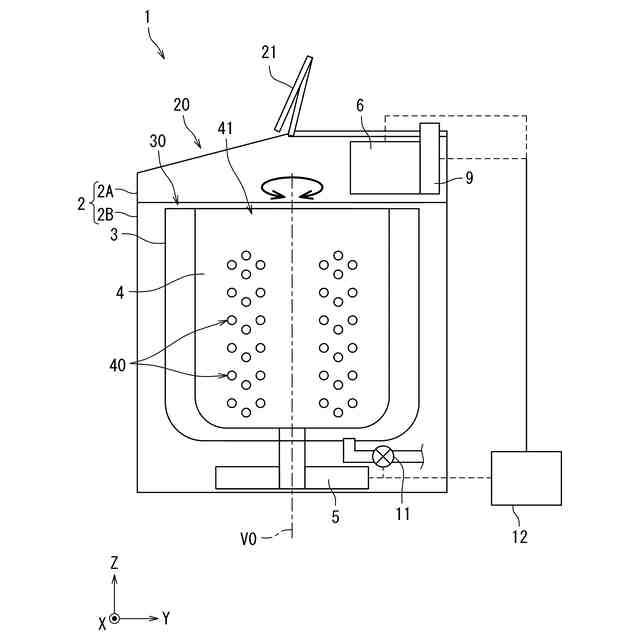

洗濯機の模式断面図

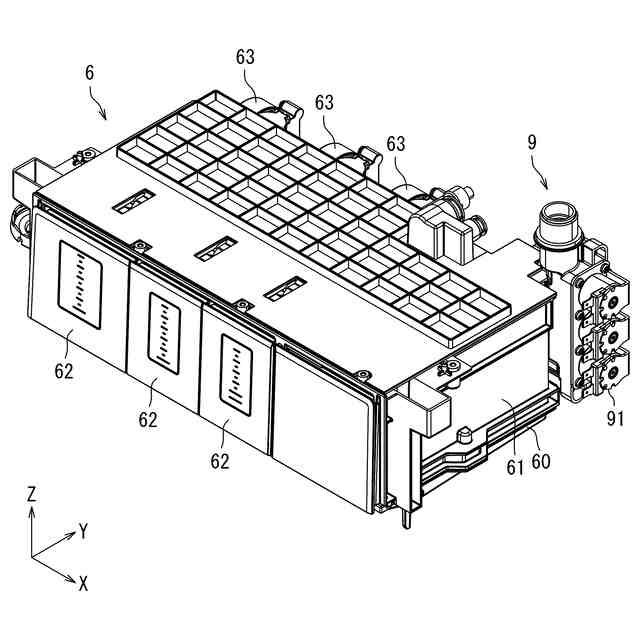

自動投入ユニットと給水装置の斜視図

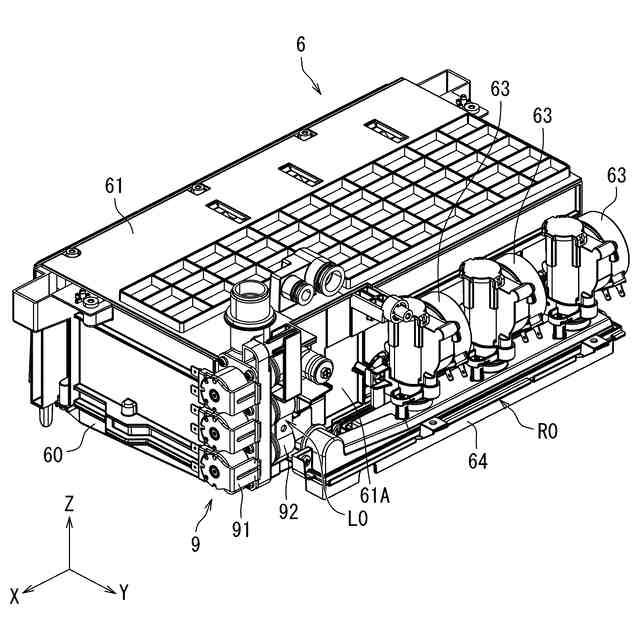

自動投入ユニットと給水装置の斜視図

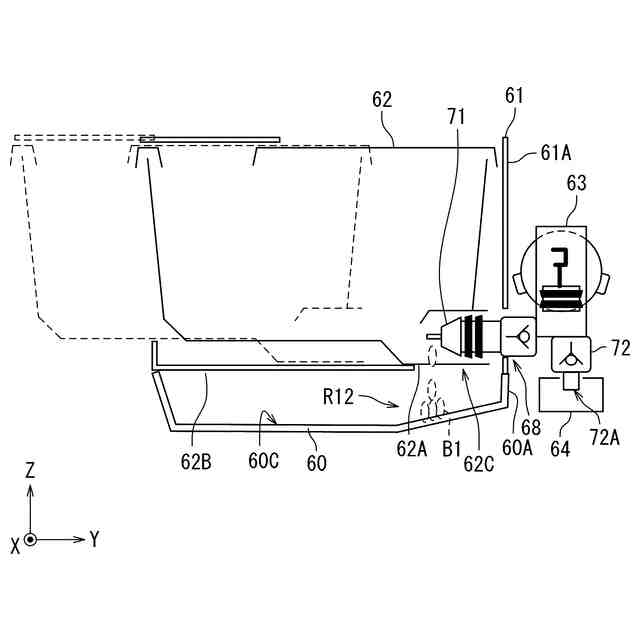

ケース、液剤タンク、液剤ポンプ、管部および流路部材の模式図
ケース、流路部材および給水管の分解図

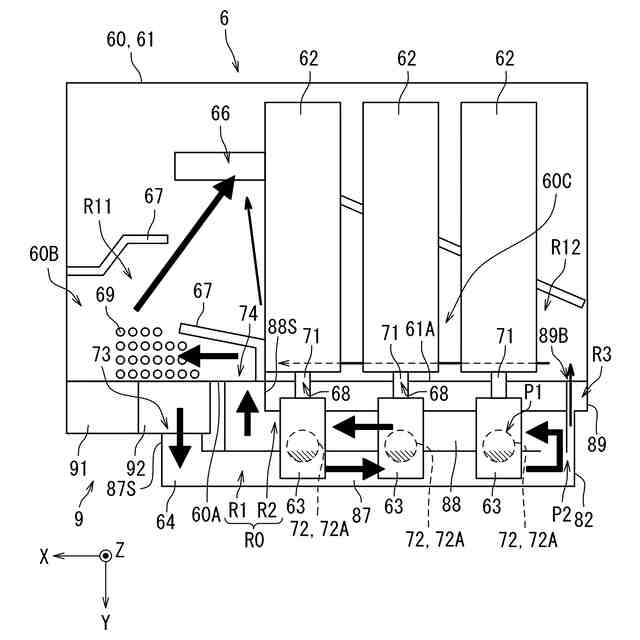

自動投入ユニットと給水装置の模式平面図

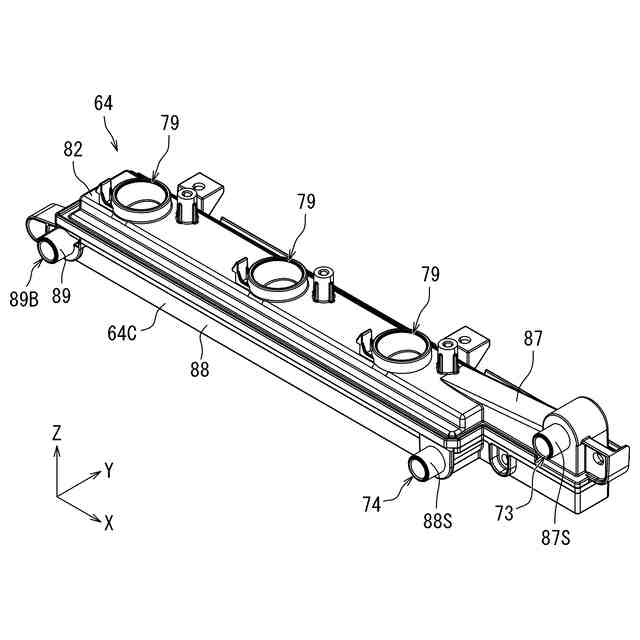

混合管の斜視図

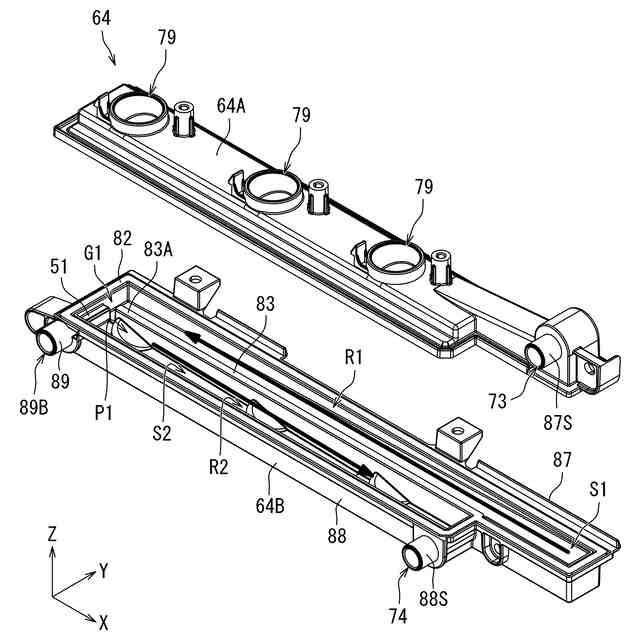

混合管の分解図

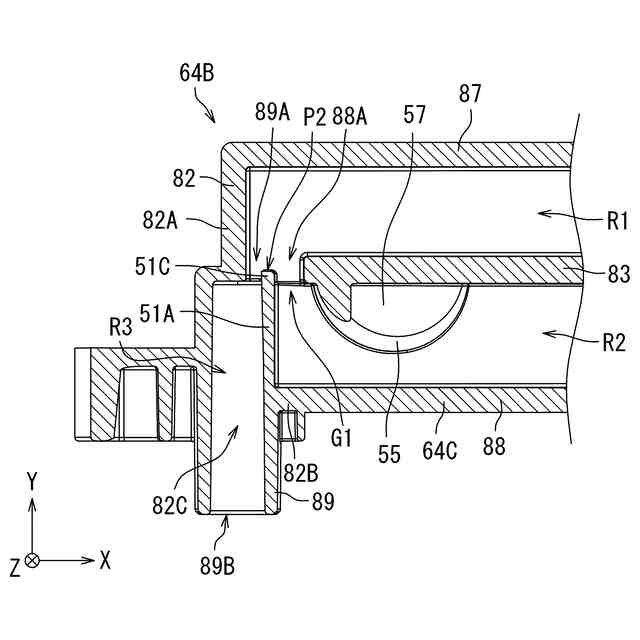

混合管の断面図
混合管の断面図
混合管の一部の平面図
混合管の下部材の断面図
突起部の断面図
突起部の平面図
突起部と接続口との模式平面図
混合管の下部材の一部を示す斜視図
混合管の下部材の一部を示す斜視図
混合管の下部材の一部を示す断面図
混合管の下部材の一部を示す断面図
流路部材の接続口の近傍を示す斜視図
ケース、流路部材および給水管の断面図
【発明を実施するための形態】
【0010】
(実施の形態1)
本開示の実施の形態1に係る洗濯機について説明する。
(【0011】以降は省略されています)
