TOP特許意匠商標
特許ウォッチ Twitter
公開番号2025103037
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2025066060,2021031981
出願日2025-04-14,2021-03-01
発明の名称ホウ化物分散型Ni基合金
出願人山陽特殊製鋼株式会社
代理人弁理士法人有古特許事務所
主分類C22C 19/05 20060101AFI20250701BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】耐摩耗性、耐食性及び靱性のバランスに優れたホウ化物分散型Ni基合金の提供。
【解決手段】ホウ化物分散型Ni基合金は、
Cr:18質量%以上26質量%以下、
Mo:22質量%以上30質量%以下
及び
B:1.05質量%以上1.75質量%以下
を含有する。残部は、Ni及び不可避的不純物である。この合金のロックウェル硬さHrは、下記数式(1)を満たす。
34.0 ≦ Hr ≦ Hn - 2.0 (1)
この数式(1)において、Hnは標準硬さを表し、下記の式によって算出される。
Hn = 23.44 + 0.48 * Mo% + 5.08 * B%
この式において、Mo%はMoの質量含有率を表し、B%はBの質量含有率を表す。
【選択図】図1
特許請求の範囲【請求項1】
Cr:18質量%以上26質量%以下、
Mo:22質量%以上30質量%以下
及び
B:1.05質量%以上1.75質量%以下
を含有し、
残部がNi及び不可避的不純物であり、
そのロックウェル硬さHr(常温で円すい形ダイヤモンドにて測定された硬さ記号HRCの値)が下記数式(1)を満たす、ホウ化物分散型Ni基合金。
34.0 ≦ Hr ≦ Hn - 2.0 (1)
(この数式(1)において、Hnは標準硬さを表し、下記の数式によって算出される。
Hn = 23.44 + 0.48 * Mo% + 5.08 * B%
この数式において、Mo%はMoの質量含有率を表し、B%はBの質量含有率を表す。)
続きを表示(約 94 文字)【請求項2】
上記ロックウェル硬さHrが下記数式(2)を満たす、請求項1に記載のホウ化物分散型Ni基合金。
34.0 ≦ Hr ≦ Hn - 3.2 (2)

発明の詳細な説明【技術分野】
【0001】
本発明は、ホウ化物分散型Ni基合金に関する。詳細には、本発明は、Cr、Mo及びBを含有するホウ化物分散型のNi基合金に関する。
続きを表示(約 1,100 文字)【背景技術】
【0002】
樹脂成形品は、射出成形法、押出形成法等によって得られうる。これらの方法に用いられる成形機の部品には、樹脂に対する耐摩耗性が要求される。これらの部品には、樹脂の溶融によって生じる腐食性ガスに対する耐食性も、要求される。
【0003】
耐摩耗性及び耐食性が要求される用途に、Ni基合金が用いられている。より厳しい環境での使用が意図された、このNi基合金に関する種々の改良が、提案されている。
【0004】
特開2004-137570公報には、Niを主成分とするマトリックスにホウ化物が分散したNi-Cr-Mo系合金が開示されている。このホウ化物は、硬質である。このホウ化物は、合金の耐摩耗性に寄与しうる。
【0005】
特開2012-246517公報には、マトリックス中に適切な量のCr及びMoが含まれたホウ化物分散型Ni基合金が開示されている。この合金は、耐食性に優れている。
【先行技術文献】
【特許文献】
【0006】
特開2004-137570公報
特開2012-246517公報
【発明の概要】
【発明が解決しようとする課題】
【0007】
成形機のスクリューは、複雑な形状を有している。従来のホウ化物分散型Ni基合金の靱性は、不十分である。この合金は、複雑な形状を有する製品(例えばスクリュー)への加工に適していない。
【0008】

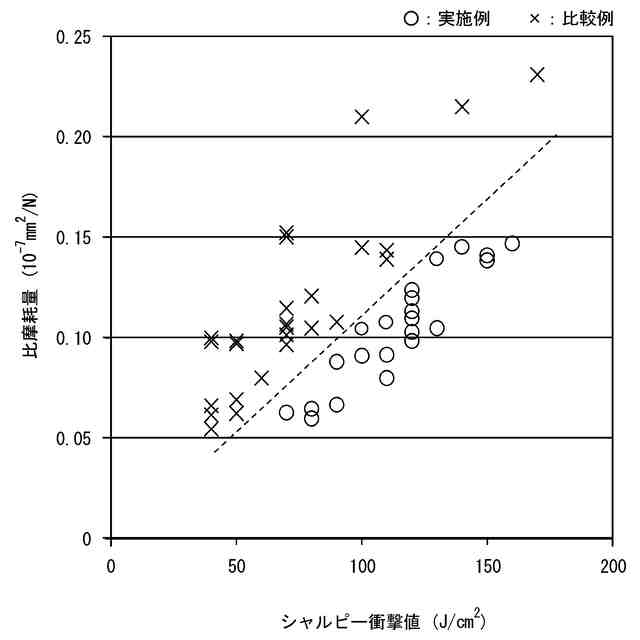

本発明の目的は、耐摩耗性、耐食性及び靱性のバランスに優れたホウ化物分散型Ni基合金の提供にある。
【課題を解決するための手段】
【0009】
本発明に係るホウ化物分散型Ni基合金は、
Cr:18質量%以上26質量%以下、
Mo:22質量%以上30質量%以下
及び
B:1.05質量%以上1.75質量%以下
を含有する。残部は、Ni及び不可避的不純物である。この合金のロックウェル硬さHrは、下記数式(1)を満たす。
34.0 ≦ Hr ≦ Hn - 2.0 (1)
この数式(1)において、Hnは標準硬さを表し、下記の数式によって算出される。

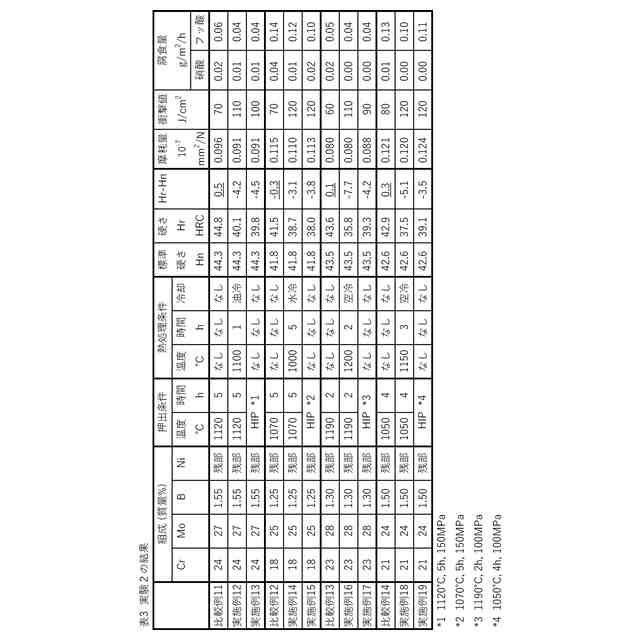

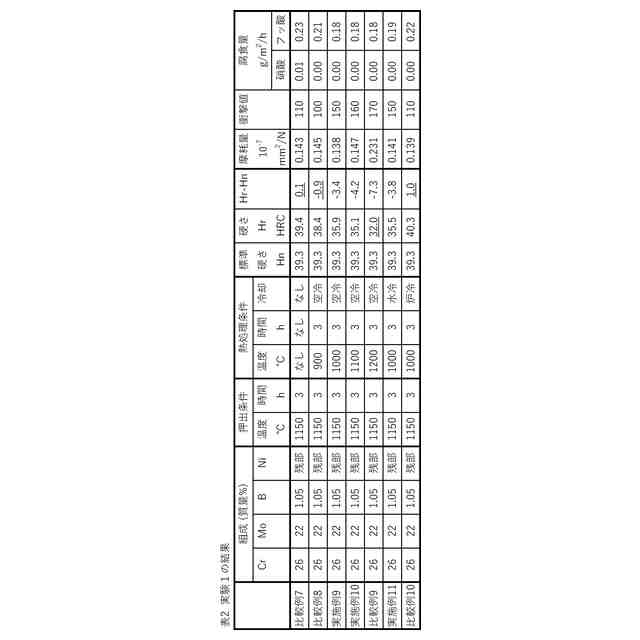

Hn = 23.44 + 0.48 * Mo% + 5.08 * B%
この数式において、Mo%はMoの質量含有率を表し、B%はBの質量含有率を表す。
【0010】
好ましくは、このホウ化物分散型Ni基合金では、ロックウェル硬さHrが下記数式(2)を満たす。
34.0 ≦ Hr ≦ Hn - 3.2 (2)
【発明の効果】
(【0011】以降は省略されています)

この特許をJ-PlatPatで参照する

関連特許

株式会社プロテリアル
焼結体
5か月前
宏幸株式会社
金属回収方法
3か月前
個人
高強度せん断補強筋用の鋼材
3か月前
株式会社神戸製鋼所
鋼材
2か月前
国立大学法人東北大学
高耐食銅合金
5か月前
株式会社クボタ
比重分離装置
3か月前
株式会社クボタ
比重分離装置
3か月前
株式会社クボタ
比重分離装置
3か月前
日本製鉄株式会社
鋼材
3か月前
日本製鉄株式会社
鋼線
1か月前
日本製鉄株式会社
線材
1か月前
日本製鉄株式会社
鋼材
3か月前
日本製鉄株式会社
鋼材
1か月前
日本製鉄株式会社
鋼材
4か月前
日本製鉄株式会社
鋼材
1日前
日本製鉄株式会社
鋼材
3か月前
国立大学法人東北大学
腐食環境用銅合金
5か月前
日本製鉄株式会社
鋼材
5か月前
JFEスチール株式会社
浸炭鋼部品
3か月前
住友金属鉱山株式会社
銅の製造方法
17日前
日本製鉄株式会社
鉄道車輪
1か月前
日本製鉄株式会社
鉄道車輪
1か月前
日本精線株式会社
銅合金
4か月前
JFEスチール株式会社
亜鉛回収方法
19日前
日本製鉄株式会社
軸受用鋼管
1か月前
NTN株式会社
転動部材
4か月前
NTN株式会社
転動部材
4か月前
日本製鉄株式会社
焼結鉱の製造方法
1か月前
日本製鉄株式会社
熱間圧延鋼材
4か月前
株式会社プロテリアル
合金部材及び合金部材の製造方法
1か月前
株式会社村田製作所
スズイオンの分離方法
2か月前
個人
セラックを用いた成型体及び構造体の製造方法
4か月前
山陽特殊製鋼株式会社
肉盛層
1か月前
株式会社小松製作所
耐摩耗部品
2か月前
住友金属鉱山株式会社
酸化亜鉛鉱の製造方法
4か月前
日本冶金工業株式会社
表面性状に優れたNi基合金
4か月前
続きを見る
