特許ウォッチ

公開番号2025091773
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207226
出願日2023-12-07
発明の名称肉盛層
出願人山陽特殊製鋼株式会社
代理人弁理士法人有古特許事務所
主分類C22C 38/00 20060101AFI20250612BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】耐食性及び耐摩耗性に優れた肉盛層の提供。
【解決手段】肉盛層の材質は、鉄基合金である。この鉄基合金は、
B:4.0質量%以上8.0質量%以下、
C:0.10質量%以上1.0質量%以下、
及び
Cr:5.0質量%以上10.0質量%以下
を含む。この肉盛層の金属組織は、ホウ化物を含む。このホウ化物の面積率は、20%以上50%以下である。この肉盛層の製造方法は、
(1)その材質が鉄基合金である粉末を、準備する工程、
(2)この粉末を加熱して溶融金属を得る工程、
及び
(3)この溶融金属をベースの上で凝固させる工程
を含む。
【選択図】図1
特許請求の範囲【請求項１】
その材質が鉄基合金である肉盛層であって、
この鉄基合金が、
Ｂ：４．０質量％以上８．０質量％以下、
Ｃ：０．１０質量％以上１．０質量％以下、
及び
Ｃｒ：５．０質量％以上１０．０質量％以下
を含んでおり、
その金属組織がホウ化物を含んでおり、このホウ化物の面積率が２０％以上５０％以下である、肉盛層。
続きを表示（約 230 文字）【請求項２】
（１）多数の粒子からなり、これらの粒子の材質が鉄基合金であり、この鉄基合金が、
Ｂ：４．０質量％以上８．０質量％以下、
Ｃ：０．１０質量％以上１．０質量％以下、
及び
Ｃｒ：５．０質量％以上１０．０質量％以下
を含む粉末を、準備する工程、
（２）上記粉末を加熱して溶融金属を得る工程、
並びに
（３）上記溶融金属をベースの上で凝固させる工程
を備えた、肉盛層の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、肉盛層を開示する。この肉盛層は、レーザークラッディング、プラズマ粉体肉盛溶接等の製造方法によって、得られうる。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
その表面に硬質クロムメッキが施された鋼が、例えば油圧シリンダーのシャフトのような擦動部材に、用いられている。硬質クロムメッキは、鋼の耐食性に寄与する。硬質クロムメッキは、耐摩耗性にも優れている。硬質クロムメッキの形成工程では、六価クロムを含む電解液が利用される。六価クロムは、有害物質である。
【０００３】
特表２０２０－５３０８７６公報には、レーザークラッディングで得られた肉盛層が開示されている。この肉盛層は、耐食性に優れる。従ってこの肉盛層は、硬質クロムメッキを代替しうる。
【先行技術文献】
【特許文献】
【０００４】
特表２０２０－５３０８７６公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特表２０２０－５３０８７６公報に開示された肉盛層の耐摩耗性は、十分ではない。この肉盛層は、油圧シリンダーのような擦動部材には、適していない。
【０００６】
本出願人の意図するところは、耐食性及び耐摩耗性に優れた肉盛層の提供にある。
【課題を解決するための手段】
【０００７】
本明細書が開示する肉盛層の材質は、鉄基合金である。この鉄基合金は、
Ｂ：４．０質量％以上８．０質量％以下、
Ｃ：０．１０質量％以上１．０質量％以下、
及び
Ｃｒ：５．０質量％以上１０．０質量％以下
を含む。この肉盛層の金属組織は、ホウ化物を含む。このホウ化物の面積率は、２０％以上５０％以下である。
【０００８】
本明細書は、肉盛層の製造方法も開示する。この製造方法は、
（１）多数の粒子からなり、これらの粒子の材質が鉄基合金であり、この鉄基合金が、
Ｂ：４．０質量％以上８．０質量％以下、
Ｃ：０．１０質量％以上１．０質量％以下、
及び
Ｃｒ：５．０質量％以上１０．０質量％以下
を含む粉末を、準備する工程、
（２）上記粉末を加熱して溶融金属を得る工程、
並びに
（３）上記溶融金属をベースの上で凝固させる工程
を含む。
【発明の効果】
【０００９】
この粉末から、耐食性及び耐摩耗性に優れた肉盛層が得られうる。
【図面の簡単な説明】
【００１０】

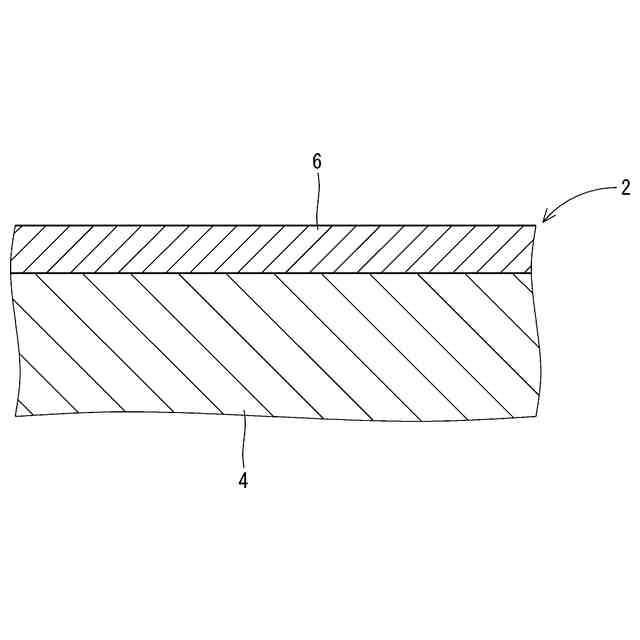

図１は、一実施形態に係る肉盛層を有する金属製品の一部が示された、断面図である。
【発明を実施するための形態】

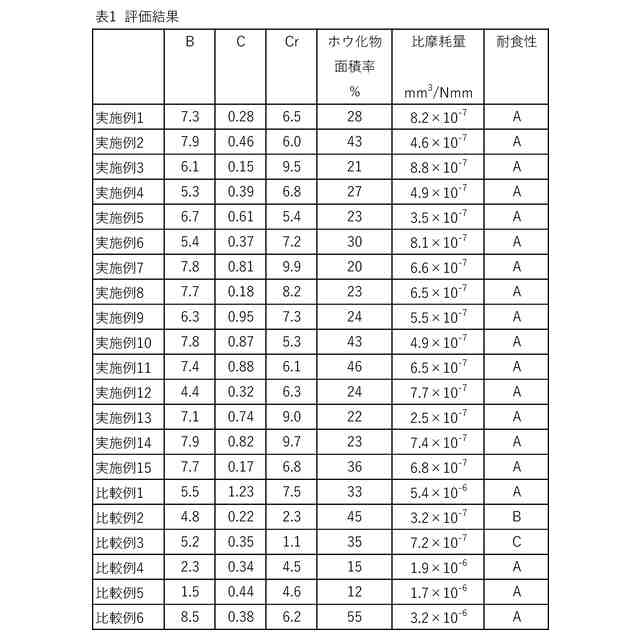

（【００１１】以降は省略されています）

関連特許
