公開番号
2025102545
公報種別
公開特許公報(A)
公開日
2025-07-08
出願番号
2023220058
出願日
2023-12-26
発明の名称
通信端末および制御方法
出願人
アイコム株式会社
代理人
弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類
H04M
1/247 20210101AFI20250701BHJP(電気通信技術)
要約
【課題】2系統の通話を同時に処理することが可能な通信端末などを実現する。
【解決手段】通信端末(1)は、通話制御部(71)からの出力信号をデコードして本体側スピーカー(11)に出力するとともに、本体側マイク(12)からの入力信号をエンコードして通話制御部(71)に入力する本体側コーデック(51)と、通話制御部(71)からの出力信号をデコードしてハンドセット側スピーカー(21)に出力するとともに、ハンドセット側マイク(22)からの入力信号をエンコードして通話制御部(71)に入力するハンドセット側コーデック(52)と、を備える。
【選択図】図3
特許請求の範囲
【請求項1】
2系統の通話機能を有する通信端末であって、
本体側スピーカーおよび本体側マイクを備えた本体と、
ハンドセット側スピーカーおよびハンドセット側マイクを備えるハンドセットと、
前記通話機能を制御する通話制御部と、
前記通話制御部からの出力信号をデコードして前記本体側スピーカーに出力するとともに、前記本体側マイクからの入力信号をエンコードして前記通話制御部に入力する本体側コーデックと、
前記通話制御部からの出力信号をデコードして前記ハンドセット側スピーカーに出力するとともに、前記ハンドセット側マイクからの入力信号をエンコードして前記通話制御部に入力するハンドセット側コーデックと、
を備える通信端末。
続きを表示(約 430 文字)
【請求項2】
前記通話制御部は、1系統の通話が前記ハンドセット側スピーカーおよび前記ハンドセット側マイクによって行われているときに、別の系統の通話による着信または受信があった場合に、前記着信の呼び出し音または前記受信の通話音を、前記本体側スピーカーから出力するように制御する、請求項1に記載の通信端末。
【請求項3】
前記ハンドセット側マイクによって生成された入力音声信号から、前記本体側スピーカーから出力された音声をキャンセルする音声キャンセル処理部をさらに備える、請求項1に記載の通信端末。
【請求項4】
請求項1に記載の通信端末の制御方法であって、
1系統の通話が前記ハンドセット側スピーカーおよび前記ハンドセット側マイクによって行われているときに、別の系統の通話による着信または受信があった場合に、前記着信の呼び出し音または前記受信の通話音を、前記本体側スピーカーから出力するように制御する通信端末の制御方法。
発明の詳細な説明
【技術分野】
【0001】
本発明は、通信端末および当該通信端末の制御方法に関する。
続きを表示(約 1,200 文字)
【背景技術】
【0002】
従来、ネットワークを介して音声通信可能な通信端末が知られている。このような通信端末の例として、特許文献1には、複数のスピーカーを有するものが開示されている。
【先行技術文献】
【特許文献】
【0003】
特許第4413453号
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1に記載の通信端末では、音声回路は1系統のみである。このため、例えば一方のスピーカーでの通話中に他方のスピーカーでの呼び出しが生じると、どちらが使用されているかによって、呼び出し音の出力レベルを調整する必要が生じ、煩雑な制御が必要となる。
【0005】
本発明の一態様は、2系統の通話を同時に処理することが可能な通信端末などを実現することを目的とする。
【課題を解決するための手段】
【0006】
上記の課題を解決するために、本発明の一態様に係る通信端末は、2系統の通話機能を有する通信端末であって、本体側スピーカーおよび本体側マイクを備えた本体と、ハンドセット側スピーカーおよびハンドセット側マイクを備えるハンドセットと、前記通話機能を制御する通話制御部と、前記通話制御部からの出力信号をデコードして前記本体側スピーカーに出力するとともに、前記本体側マイクからの入力信号をエンコードして前記通話制御部に入力する本体側コーデックと、前記通話制御部からの出力信号をデコードして前記ハンドセット側スピーカーに出力するとともに、前記ハンドセット側マイクからの入力信号をエンコードして前記通話制御部に入力するハンドセット側コーデックと、を備える。
【0007】
本発明の各態様に係る通信端末は、コンピュータによって実現してもよく、この場合には、コンピュータを前記通信端末が備える各部(ソフトウェア要素)として動作させることにより前記通信端末をコンピュータにて実現させる通信端末の制御プログラム、およびそれを記録したコンピュータ読み取り可能な記録媒体も、本発明の範疇に入る。
【発明の効果】
【0008】
本発明の一態様によれば、2系統の通話を同時に処理することが可能な通信端末などを実現できる。
【図面の簡単な説明】
【0009】
実施形態1に係る通信端末を含む通信システムの構成の一例を示す図である。

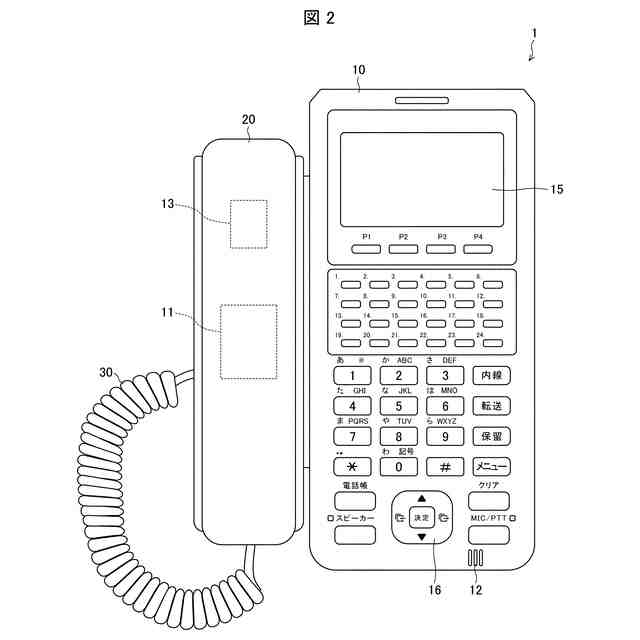

実施形態1に係る通信端末の外観の一例を示す平面図である。
実施形態1に係る通信端末の要部の構成の一例を示すブロック図である。
実施形態1に係る通信端末の制御方法の一例を示すフローチャートである。
【発明を実施するための形態】
【0010】
以下、本発明の一実施形態について、詳細に説明する。
(【0011】以降は省略されています)
