特許ウォッチ

公開番号2025100857
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025071259,2023221241
出願日2025-04-23,2011-04-22
発明の名称粘着剤組成物及び粘着フィルム
出願人ZACROS株式会社
代理人個人,個人,個人
主分類C09J 133/06 20060101AFI20250626BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】(1)低速度剥離領域及び高速度剥離領域においての粘着力のバランスを取ること、(2)糊残りの発生防止、(3)優れた帯電防止性能、及び(4)リワーク性能の全ての要求性能を、同時に満たすことが可能な粘着剤組成物及び粘着フィルムを提供する。
【解決手段】(A)アルキル基の炭素数がC4～C10の(メタ)アクリル酸エステルモノマーと、(B)水酸基を含有する共重合可能なモノマーと、(C)カルボキシル基を含有する共重合可能なモノマーと、を共重合させた共重合体からなり、さらに、(D)3官能以上のイソシアネート化合物、(G)帯電防止剤、(H)HLB値が7～12であるポリエーテル変性シロキサン化合物を含有してなり、(G)帯電防止剤が、融点が30～80℃の、温度が30℃で固体であるイオン性化合物(但し、アルカリ金属塩ではない)である粘着剤組成物。
【選択図】なし
特許請求の範囲【請求項１】
（Ａ）アルキル基の炭素数がＣ４～Ｃ１０の（メタ）アクリル酸エステルモノマーと、（Ｂ）水酸基を含有する共重合可能なモノマーと、（Ｃ）カルボキシル基を含有する共重合可能なモノマーと、を共重合させた共重合体からなり、
さらに、（Ｄ）３官能以上のイソシアネート化合物、（Ｇ）帯電防止剤、（Ｈ）ＨＬＢ値が７～１２であるポリエーテル変性シロキサン化合物を含有してなり、
前記（Ａ）アルキル基の炭素数がＣ４～Ｃ１０の（メタ）アクリル酸エステルモノマーの１００重量部に対して、ブチル（メタ）アクリレート、イソオクチル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレートからなる化合物群から選択した１種を５０重量部以上と、前記（Ｂ）水酸基を含有する共重合可能なモノマーが０．１～５．０重量部と、前記（Ｃ）カルボキシル基を含有する共重合可能なモノマーが０．３５～１．０重量部含まれ、
前記（Ｇ）帯電防止剤が、融点が３０～８０℃の、温度が３０℃で固体であるイオン性化合物（但し、アルカリ金属塩ではない）であることを特徴とする粘着剤組成物。
続きを表示（約 460 文字）【請求項２】
前記（Ｂ）水酸基を含有する共重合可能なモノマーが、８－ヒドロキシオクチル（メタ）アクリレート、６－ヒドロキシヘキシル（メタ）アクリレート、４－ヒドロキシブチル（メタ）アクリレート、２－ヒドロキシエチル（メタ）アクリレート、Ｎ－ヒドロキシ（メタ）アクリルアミド、Ｎ－ヒドロキシメチル（メタ）アクリルアミド、Ｎ－ヒドロキシエチル（メタ）アクリルアミドからなる化合物群の中から選択された、少なくとも一種以上であることを特徴とする請求項１に記載の粘着剤組成物。
【請求項３】
前記共重合体の１００重量部に対して、イオン性化合物が０．５～５．０重量部含まれ、前記（Ｈ）ＨＬＢ値が７～１２であるポリエーテル変性シロキサン化合物が０．０１～０．５重量部含まれることを特徴とする請求項１又は２に記載の粘着剤組成物。
【請求項４】
請求項１～３のいずれか１項に記載の粘着剤組成物を架橋してなる粘着剤層を、樹脂フィルムの片面または両面に形成してなることを特徴とする粘着フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液晶ディスプレイの製造工程に利用される表面保護フィルムに関するものである。さらに詳しくは、液晶ディスプレイを構成する偏光板、位相差板などの光学部材の表面に貼着することにより、偏光板、位相差板などの光学部材の表面を保護するために使用される表面保護フィルム用の粘着剤組成物及び表面保護フィルムに関するものである。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
従来から、液晶ディスプレイを構成する部材である偏光板、位相差板などの光学部材の製造工程においては、光学部材の表面を一時的に保護するための表面保護フィルムが貼着される。このような表面保護フィルムは、光学部材を製造する工程のみに使用され、光学部材を液晶ディスプレイに組み込む時点で、光学部材から剥離して除去される。このような光学部材の表面を保護するための表面保護フィルムは、製造工程においてのみに使用されるため、一般には、工程フィルムと呼ばれることもある。
【０００３】
このように光学部材を製造する工程において使用される表面保護フィルムは、光学的に透明性を有するポリエチレンテレフタレート（ＰＥＴ）樹脂フィルムの片面に粘着剤層が形成されているが、光学部材に貼り合わせるまで、その粘着剤層を保護するための剥離処理された剥離フィルムが、粘着剤層の上に貼り合わされている。
また、偏光板、位相差板などの光学部材は、表面保護フィルムを貼り合わされた状態で、液晶表示板の表示能力、色相、コントラスト、異物混入などの光学的評価を伴う製品検査を行うため、表面保護フィルムに対する要求性能としては、粘着剤層に気泡や異物が付着していないことが求められている。
また、近年では、偏光板、位相差板などの光学部材から表面保護フィルムを剥がすときに、粘着剤層を被着体が剥がす時に発生する静電気に伴って生じる剥離帯電が、液晶ディスプレイの電気制御回路の故障に影響することが懸念され、粘着剤層に対して優れた帯電防止性能が求められている。
また、偏光板、位相差板などの光学部材に表面保護フィルムを貼り合わせるときに、各種の理由により、一旦、表面保護フィルムを剥がして、再度、表面保護フィルムを貼り直すことがあり、そのときに被着体の光学部材から剥がし易いこと（リワーク性）が求められている。
また、最終的に偏光板、位相差板などの光学部材から表面保護フィルムを剥がすときには、速やかに剥離できることが求められている。いわゆる、高速剥離によっても、速やかに剥離できるように、粘着力が剥離速度によっても変化が少ないことが求められている。
【０００４】
このように、近年においては、表面保護フィルムを構成する粘着剤層に対する要求性能として、（１）低速度剥離領域及び高速度剥離領域においての粘着力のバランスを取ること、（２）糊残りの発生防止、（３）優れた帯電防止性能、及び（４）リワーク性能などが、表面保護フィルムを使用するに当たっての使い易さの点から求められている。
しかし、表面保護フィルムを構成する粘着剤層に対する要求性能である、これら（１）～（４）のそれぞれ、個々の要求性能を満たすことは出来ても、表面保護フィルムの粘着剤層に求められる（１）～（４）の全ての要求性能を、同時に満たすことは非常に困難な課題であった。
【０００５】
例えば、（１）低速度剥離領域及び高速度剥離領域においての粘着力のバランスを取ること、及び（２）糊残りの発生防止については、次のような提案が知られている。
【０００６】
炭素数が７以下のアルキル基を有する（メタ）アクリル酸アルキルエステルとカルボキシル基含有共重合性化合物との共重合体を主成分とし、これを架橋剤で架橋処理してなるアクリル系の粘着剤層では、長期間接着した場合に粘着剤が被着体側へ移着し、また被着体に対する接着力の経時上昇性が大きいという問題があった。これを回避するため、炭素数８～１０のアルキル基を有する（メタ）アクリル酸アルキルエステルとアルコ―ル性水酸基を有する共重合性化合物との共重合体を用い、これを架橋剤で架橋処理した粘着剤層を設けたものが知られている（特許文献１）。
また、上記と同様の共重合体に（メタ）アクリル酸アルキルエステルとカルボキシル基含有共重合性化合物との共重合体を少量配合し、これを架橋剤で架橋処理した粘着剤層を設けたものなどが提案されている。しかし、これらは、表面張力が低くて表面が平滑なプラスチック板などの表面保護に使用すると、加工時や保存時の加熱により浮きなどの剥離現象を生じる問題や、手作業領域である高速での剥離時の再剥離性に劣るという問題もあった。
【０００７】
これらの問題を解決するため、ａ）炭素数８～１０のアルキル基を有する（メタ）アクリル酸アルキルエステルを主成分とする（メタ）アクリル酸アルキルエステル１００重量部に、ｂ）カルボキシル基含有共重合性化合物１～１５重量部と、ｃ）炭素数１～５の脂肪族カルボン酸のビニルエステル３～１００重量部とを加えてなる単量体混合物の共重合体に、上記のｂ）成分のカルボキシル基に対して当量以上の架橋剤を配合した粘着剤組成物が提案されている（特許文献２）。
特許文献２に記載の粘着剤組成物では、加工時や保存時などに浮きなどの剥離現象を生じることがなく、そのうえ接着力の経時上昇性が小さくて再剥離性に優れており、長期保存、特に高温雰囲気下で長期保存しても小さな力で再剥離でき、その際被着体上に糊残りを生じず、また高速剥離を行ったときでも小さな力で再剥離できるとしている。
【０００８】
また、（３）優れた帯電防止性能については、表面保護フィルムに帯電防止性を付与させための方法として、基材フィルムに帯電防止剤を練り込む方法などが示され、帯電防止剤としては、例えば、（ａ）第４級アンモニウム塩、ピリジニウム塩、第１～３級アミノ基などのカチオン性基を有する各種のカチオン性帯電防止剤、（ｂ）スルホン酸塩基、硫酸エステル塩基、リン酸エステル塩基、ホスホン酸塩基などのアニオン性基を有するアニオン性帯電防止剤、（ｃ）アミノ酸系、アミノ硫酸エステル系などの両性帯電防止剤、（ｄ）アミノアルコール系、グリセリン系、ポリエチレングリコール系などのノニオン性帯電防止剤、（ｅ）上記の様な帯電防止剤を高分子量化した高分子型帯電防止剤、などが開示されている（特許文献３）。
また、近年では、このような帯電防止剤を基材フィルムに含有させたり、あるいは基材フィルムの表面に塗布するのではなく、直接に粘着剤層に含有させたりすることが提案されている。
【０００９】
また、（４）リワーク性能については、例えば、アクリル樹脂中に、イソシアネート系化合物の硬化剤と、特定のシリケートオリゴマーをアクリル系樹脂１００重量部に対して０．０００１～１０重量部で配合した粘着剤組成物が提案されている（特許文献４）。
特許文献４では、アルキル基の炭素数２～１２程度のアクリル酸アルキルエステルやアルキル基の炭素数４～１２程度のメタクリル酸アルキルエステル等を主モノマー成分とし、例えば、カルボキシル基含有モノマーなどの他の官能基含有モノマー成分を含むことができるとしている。一般的には上記主モノマーを５０重量％以上含有させることが好ましい、又、官能基含有モノマー成分の含有量は０．００１～５０重量％、好ましくは０．００１～２５重量％、更に好ましくは０．０１～２５重量％であることが望まれる、としている。このような特許文献４に記載の粘着剤組成物は、高温下又は高温高湿下でも凝集力及び接着力の経時変化が小さく、かつ、曲面接着力にも優れた効果を示すことから、リワーク性を有するとしている。
一般に、粘着剤層を柔らかい性状のものにすると、糊残りが発生し易くなり、リワーク性が低下しやすい。すなわち、誤って貼合したときに剥離がし難く、貼り直しが困難となりやすい。このことから、カルボキシル基などの官能基を有するモノマーを主剤に架橋させて、粘着剤層を一定の硬さにすることが、リワーク性を持たせるためには必要と考えられる。
【先行技術文献】
【特許文献】
【００１０】
特開昭６３－２２５６７７号公報
特開平１１－２５６１１１号公報
特開平１１－０７０６２９号公報
特開平８－１９９１３０号公報
【発明の概要】
【発明が解決しようとする課題】

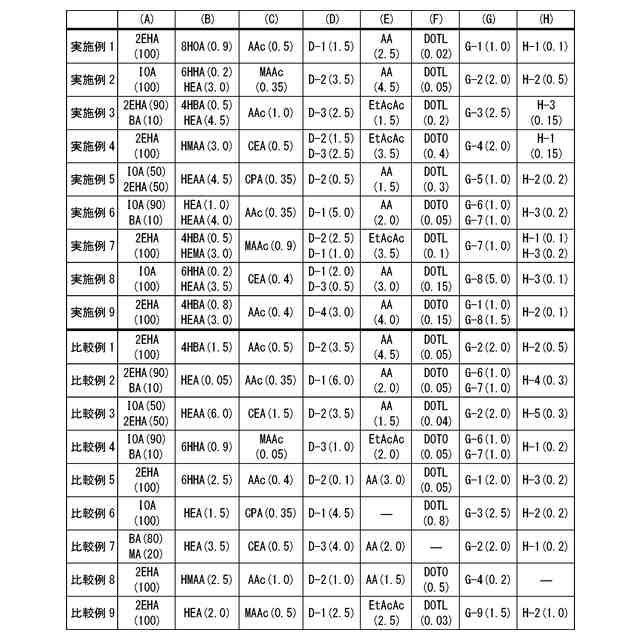

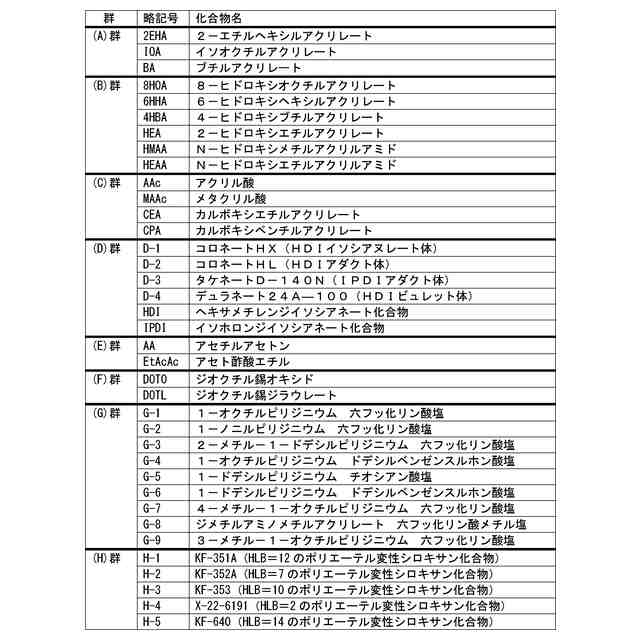

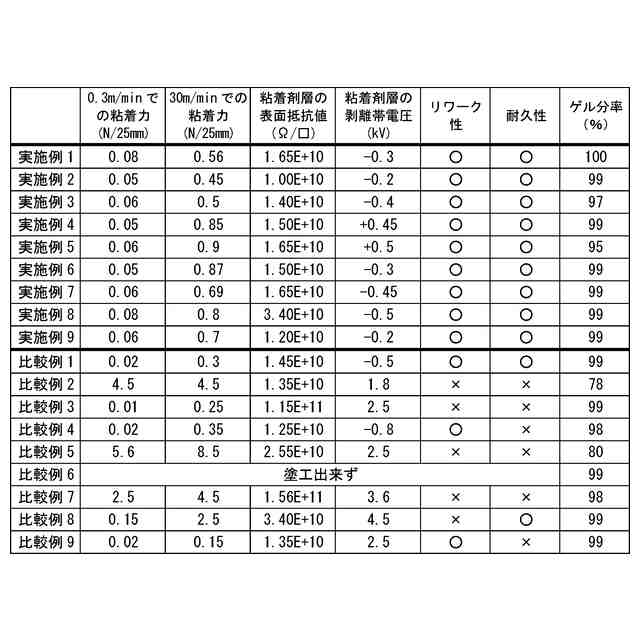

（【００１１】以降は省略されています）

関連特許
