公開番号2025100738
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025066876,2023075534
出願日2025-04-15,2018-08-31
発明の名称埋植式医療装置のためのピボット送達システム
出願人ダブリュ.エル.ゴアアンドアソシエイツ,インコーポレイティド,W.L. GORE & ASSOCIATES, INCORPORATED
代理人個人,個人,個人,個人,個人
主分類A61F 2/954 20130101AFI20250626BHJP(医学または獣医学;衛生学)
要約【課題】良好なシステムなどを提供すること。
【解決手段】本開示の様々な態様は、埋植式医療装置を操縦することを含む装置、システム、及び方法を対象とする。装置、システム、及び方法は、作動ライン、埋植式医療装置に連結されたピボット、及び一端が作動ラインに取り付けられ、ピボットを通って配置されたテザー、を含むことができる。

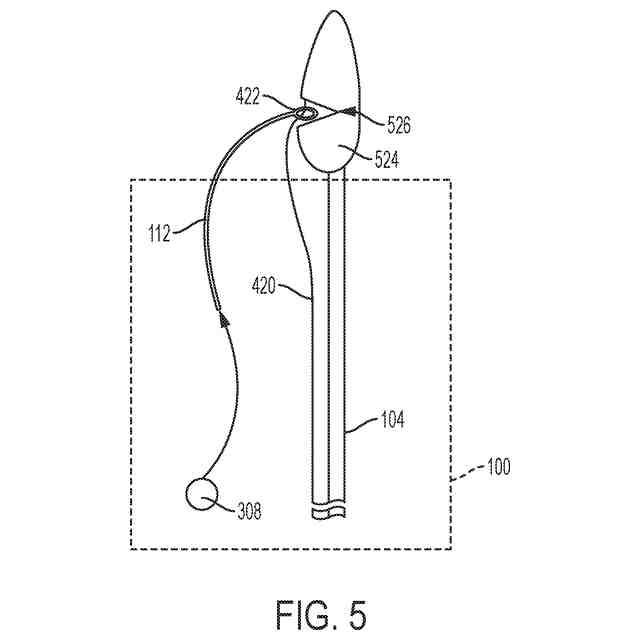

【選択図】図5
特許請求の範囲【請求項１】
埋植式医療装置を操縦するためのシステムであって、
作動ライン、
前記埋植式医療装置に連結されたピボット、及び
一端で前記作動ラインに取り付けられ、前記ピボットを通して配置され、前記作動ラインに加えられた張力に応じて前記埋植式医療装置を配向し、かつ前記埋植式医療装置が配向された後に前記ピボットから解放するように構成されたテザー、
を含む、
システム。
続きを表示（約 820 文字）【請求項２】
前記ピボットは、前記埋植式医療装置の外面に取り付けられたループを含む、請求項１に記載のシステム。
【請求項３】
前記ループは、埋植式医療装置の外面とグラフト材料との間に管腔を形成するグラフト材料の層を含む、請求項２に記載のシステム。
【請求項４】
前記作動ラインはアイレットを含み、前記テザーは、一端で前記アイレットに取り付けられ、前記ピボット及び前記アイレットを通って配置される、請求項３に記載のシステム。
【請求項５】
前記テザーは、前記アイレットを通って配置され、前記ループを通って配置され、その後、前記アイレットに取り付けられる、請求項４に記載のシステム。
【請求項６】
前記ピボット及び前記作動ラインは、前記作動ラインに加えられる張力に応じて、前記埋植式医療装置を配向させるためのプーリを形成するように構成される、請求項１～５のいずれか一項に記載のシステム。
【請求項７】
作動ライン管腔を更に含み、前記テザーは、前記作動ラインに加えられた張力に応じて、前記作動ライン管腔内に引っ張られる、請求項１～６のいずれか１項に記載のシステム。
【請求項８】
前記作動ライン管腔は、前記ピボットに近位の前記埋植式医療装置の外面に取り付けられる、請求項７に記載のシステム。
【請求項９】
前記ピボット及び前記作動ライン管腔は、前記作動ラインに加えられる張力に応じて前記埋植式医療装置を配向するように前記プーリを形成するように構成される、請求項７～８のいずれか１項に記載のシステム。
【請求項１０】
前記埋植式医療装置への前記テザーの連結を維持するように構成された、取り外し可能なロックワイヤを更に備える、請求項１～９のいずれか１項に記載のシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、身体の解剖学的空間（例えば、血管）を治療するための医療装置及び方法に関する。より具体的には、本発明は、解剖学的空間内での正確な展開を可能にする埋植式医療装置プロテーゼを含む、方法、装置、及びシステムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
血管系の疾患は、ますます一般的になっている。血管系の処置は、血管系の蛇行した性質及び複雑さのために困難であり得る。例えば、大動脈解離は、一般に、大動脈弁根部又はその近くで始まり、上行大動脈及び大動脈弓に続き、下行大動脈の上部にも影響を及ぼし得る。病気の状態で埋植された医療装置は、大動脈解離、動脈瘤、及び、例えば、胆道、胃腸管、又は呼吸器系等の、身体の血管系又は他の管腔系の他の疾患の処置に使用されてもよい。
【０００３】
大動脈に沿って疾患を修復し、またそこから延びる枝に沿って疾患を修復するための医療装置、システム、及び方法を提供することが依然として望ましい。
【発明の概要】
【０００４】
一つの例（「実施例１」）によれば、埋植式医療装置を操縦するためのシステムは、作動ライン、埋植式医療装置に連結されたピボット、及び一端で作動ラインに取り付けられ、ピボットを通して配置され、作動ラインに加えられた張力に応じて埋植式医療装置を配向し、埋植式医療装置が配向された後にピボットから解放すように構成されたテザーを含む。
【０００５】
もう一つの例（「実施例２」）によれば、実施例１のシステムに付加的に、ピボットは、埋植式医療装置の外面に取り付けられたループを含む。
【０００６】
もう一つの実施例（「実施例３」）によれば、実施例２のシステムに付加的に、ループは、埋植式医療装置の外面とグラフト材料との間に管腔を形成するグラフト材料の層を含む。
【０００７】
もう一つの例（「実施例４」）によれば、実施例３のシステムに付加的に、作動ラインは、アイレットを含み、テザーは、一端でアイレットに取り付けられ、ピボット及びアイレットを通って配置される。
【０００８】
もう一つの実施例（「実施例５」）によれば、実施例４のシステムに付加的に、テザーは、アイレットを通って配置され、ループを通って配置され、続いてアイレットに取り付けられる。
【０００９】
もう一つの例（「実施例６」）によれば、実施例１～５のいずれか１つのシステムに付加的に、ピボット及び作動ラインは、作動ラインに加えられた張力に応じて埋植式医療装置を配向するためのプーリを形成するように構成される。
【００１０】
もう一つの例（「実施例７」）によれば、実施例１～６のいずれか１つのシステムに付加的に、システムは、作動ライン管腔を更に含み、テザーは、作動ラインに加えられた張力に応じて、作動ライン管腔内に引っ張られる。
（【００１１】以降は省略されています）
