特許ウォッチ

公開番号2025099619
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216411
出願日2023-12-22
発明の名称タイヤ用ゴム組成物およびタイヤ
出願人横浜ゴム株式会社
代理人個人
主分類C08L 9/06 20060101AFI20250626BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】一般に、タイヤに求められる性能は多岐にわたっているが、その中で、ウェットグリップ性能および耐摩耗性を同時に満たすことが要求されている。この要求は、サーキット走行向けの競技用タイヤにも存在する。
【解決手段】スチレン-ブタジエン共重合体ゴムのみからなるジエン系ゴム100質量部に対し、酸価が30mgKOH/g以下かつ水素添加されたロジンエステル樹脂を5～120質量部配合したことを特徴とするタイヤ用ゴム組成物によって上記課題を解決した。
【選択図】なし
特許請求の範囲【請求項１】
スチレン－ブタジエン共重合体ゴムのみからなるジエン系ゴム１００質量部に対し、酸価が３０ｍｇＫＯＨ／ｇ以下かつ水素添加されたロジンエステル樹脂を５～１２０質量部配合したことを特徴とするタイヤ用ゴム組成物。
続きを表示（約 420 文字）【請求項２】
前記ロジンエステル樹脂の水酸基価が５０ｍｇＫＯＨ／ｇ以下であることを特徴とする請求項１に記載のタイヤ用ゴム組成物。
【請求項３】
前記ジエン系ゴム１００質量部に対し、さらに窒素吸着比表面積（Ｎ
２
ＳＡ）が１００～３００ｍ
２
／ｇのシリカを５０～２５０質量部配合したことを特徴とする請求項１に記載のタイヤ用ゴム組成物。
【請求項４】
前記ジエン系ゴム１００質量部に対し、さらに水酸化アルミニウムを１０質量部以上配合したことを特徴とする請求項１に記載のタイヤ用ゴム組成物。
【請求項５】
前記シリカに対し、さらにメルカプト基を有するシランカップリング剤を２．５～３０質量％配合したことを特徴とする請求項３に記載のタイヤ用ゴム組成物。
【請求項６】
請求項１に記載のタイヤ用ゴム組成物をキャップトレッドに用いたタイヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タイヤ用ゴム組成物およびそれを用いたタイヤに関するものであり、詳しくは、耐摩耗性を維持または改善し、ウェットグリップ性能を向上させ得るタイヤ用ゴム組成物およびそれを用いたタイヤに関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
一般に、競技用の空気入りタイヤでは、ドライ路面走行用タイヤとウェット路面走行用タイヤとが用意され、走行時の天候および路面の状態に応じそれぞれ最適のタイヤを選択するようにしている。ここでウェット路面走行用の競技用タイヤとしては、ウェットグリップ性能を高めるために、高比表面積のフィラーや樹脂を多量配合するなどの手法がとられているが、従来技術では耐摩耗性が低下するという問題点があった。
【０００３】
なおタイヤ用ゴム組成物にロジン系樹脂を配合する技術としては、下記特許文献１～３等に見られるが、下記で説明するスチレン－ブタジエン共重合体ゴムのみからなるジエン系ゴムに対し、酸価が３０ｍｇＫＯＨ／ｇ以下かつ水素添加されたロジンエステル樹脂を特定量で配合し、耐摩耗性を維持または改善し、ウェットグリップ性能を向上させるという技術思想は何ら開示または示唆されていない。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１９３４４４号公報
特許第７１５１０８３号公報
特開２０２１－９５４６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
したがって本発明の目的は、耐摩耗性を維持または改善し、ウェットグリップ性能を向上させ得るタイヤ用ゴム組成物およびそれを用いたタイヤを提供することにある。
【課題を解決するための手段】
【０００６】
本発明者らは鋭意研究を重ねた結果、スチレン－ブタジエン共重合体ゴムのみからなるジエン系ゴムに対し、特定範囲の酸価を有し、かつ水素添加されたロジンエステル樹脂を特定量で配合することにより、上記課題を解決できることを見出し、本発明を完成することができた。
【０００７】
すなわち本発明は、スチレン－ブタジエン共重合体ゴムのみからなるジエン系ゴム１００質量部に対し、酸価が３０ｍｇＫＯＨ／ｇ以下かつ水素添加されたロジンエステル樹脂を５～１２０質量部配合したことを特徴とするタイヤ用ゴム組成物を提供するものである。
【発明の効果】
【０００８】
本発明のタイヤ用ゴム組成物は、スチレン－ブタジエン共重合体ゴムのみからなるジエン系ゴム１００質量部に対し、酸価が３０ｍｇＫＯＨ／ｇ以下かつ水素添加されたロジンエステル樹脂を５～１２０質量部配合したことを特徴としているので、耐摩耗性を維持または改善し、ウェットグリップ性能を向上させ得るタイヤ用ゴム組成物およびそれを用いたタイヤを提供することができる。
【０００９】
本発明に使用されるロジンエステル樹脂は、酸価が３０ｍｇＫＯＨ／ｇ以下であるので、これよりも高い酸価を有する樹脂に比べてスチレン－ブタジエン共重合体ゴムとの相溶性が高まり、また、加硫促進剤を使用する場合に過剰な反応性を示さないため、破断強度や硬度の低下を抑制できる。また、ロジンエステル樹脂が水素添加されていることにより、スチレン－ブタジエン共重合体ゴムとの相溶性が高まるという作用効果を発揮する。これにより、耐摩耗性を維持または改善し、ウェットグリップ性能を向上させ得るタイヤ用ゴム組成物を提供できるものと推察される。
【発明を実施するための形態】
【００１０】
以下、本発明をさらに詳細に説明する。

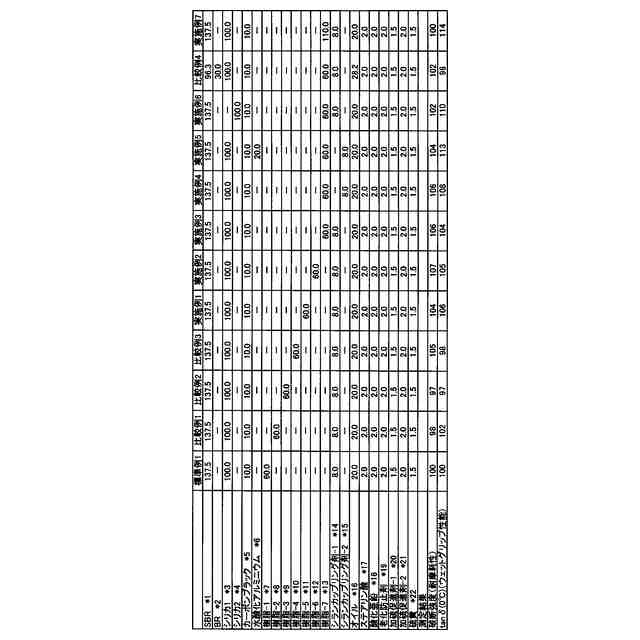

（【００１１】以降は省略されています）

関連特許
